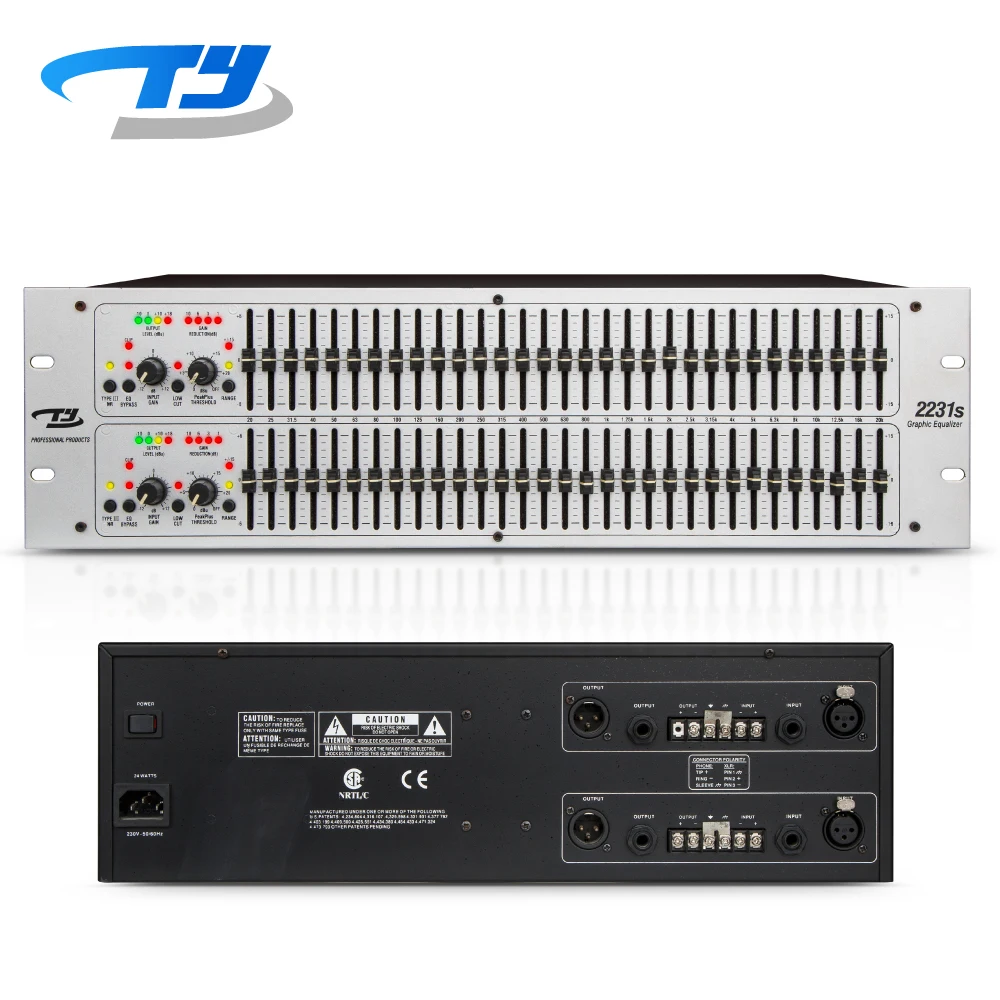

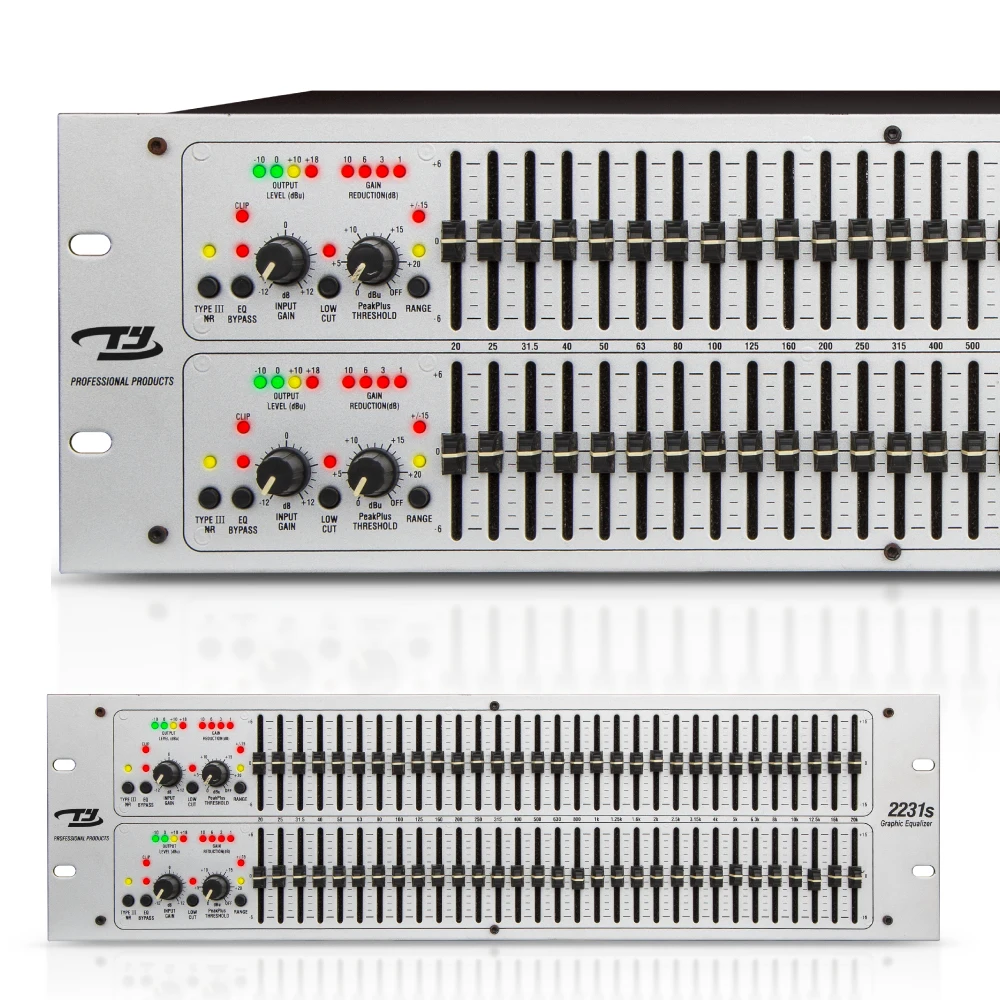

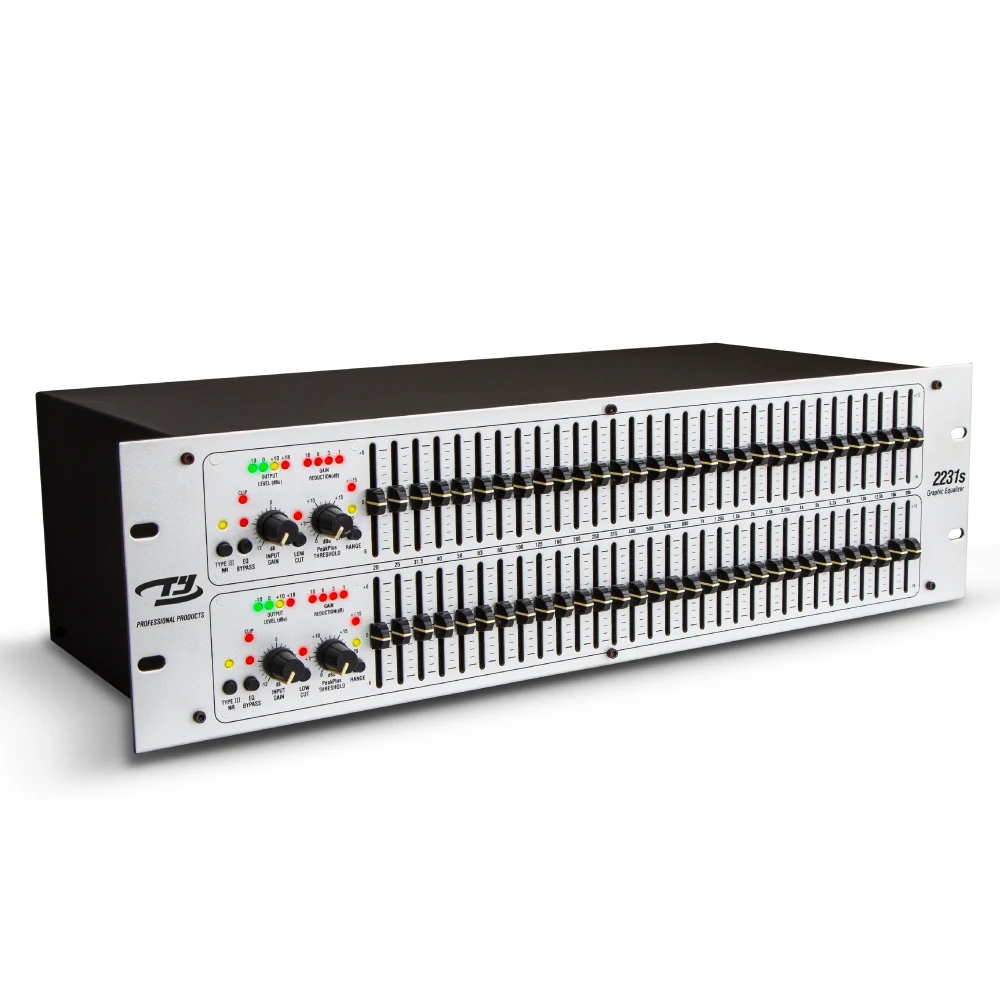

Эквалайзер 2231 сек профессиональный акустический эквалайзер для домашних встреч

Характеристики

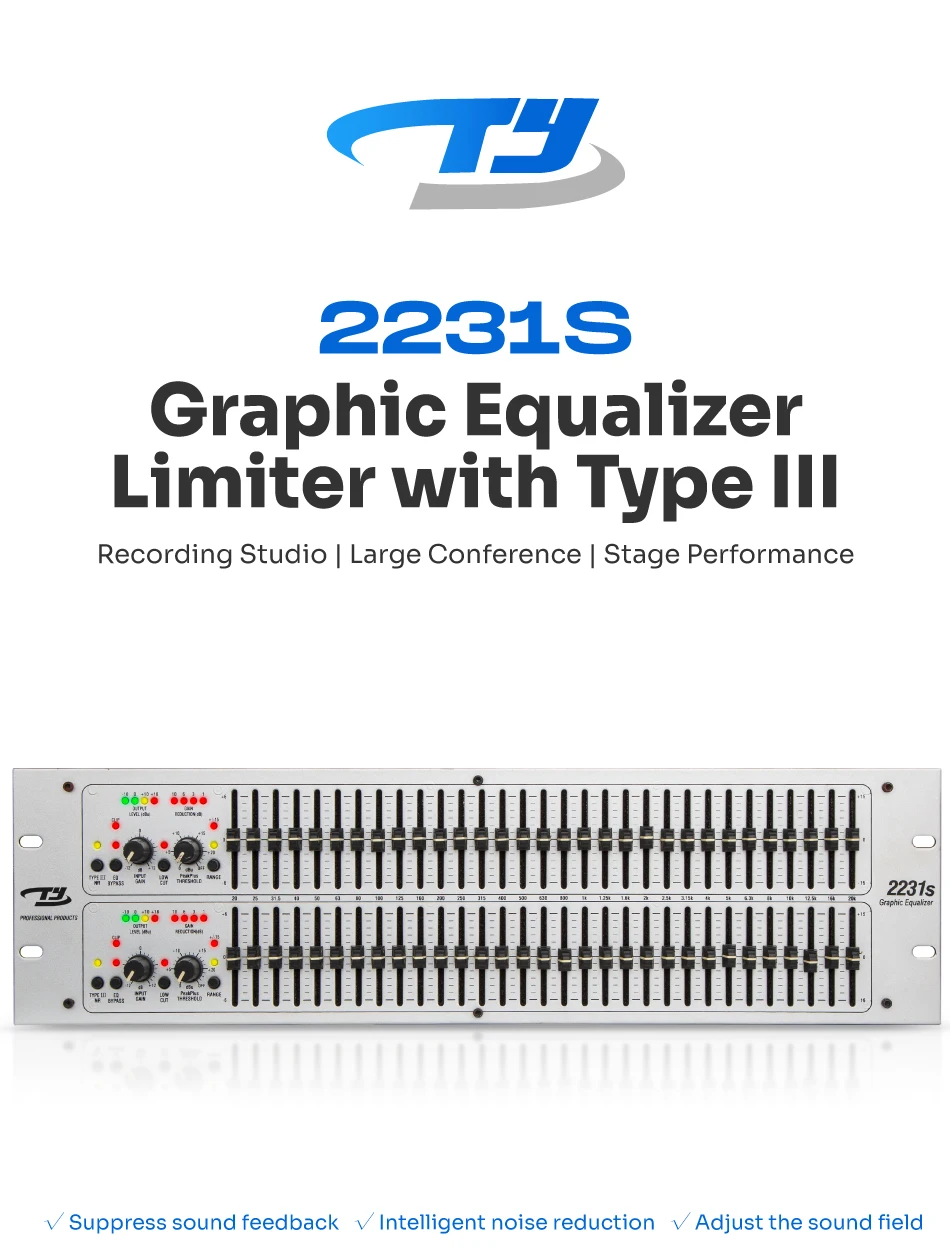

2231S

Графический эквалайзер

Ограничитель с типом III

Студия записи | Большая Конференция | Представление сцены

√ Подавляйте отзывы звука √ интеллектуальное шумоподавление √ регулируйте звуковое поле

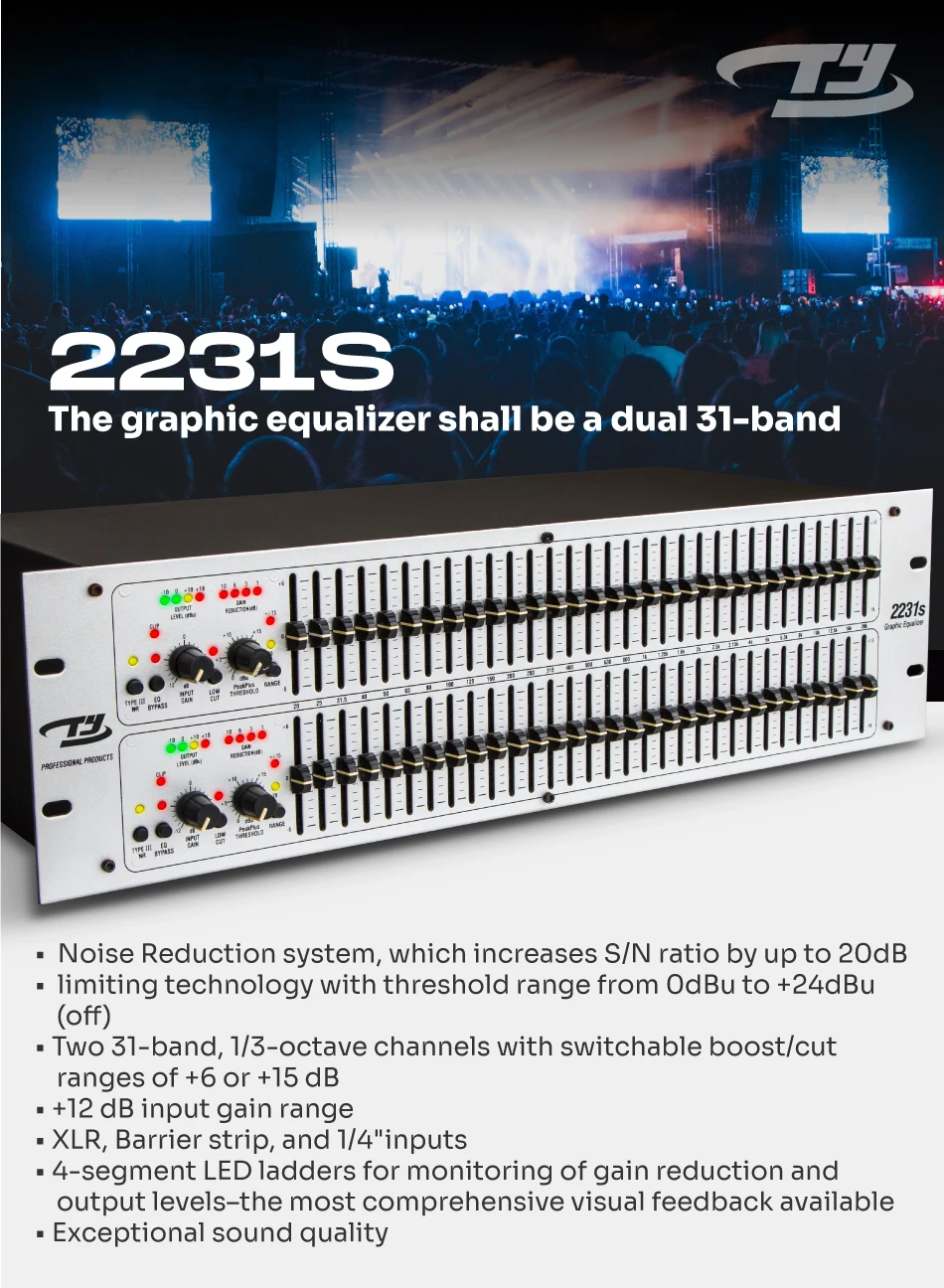

2231S

Графический эквалайзер должен быть Двойной 31-ремешок

• Система снижения уровня шума, которая увеличивает коэффициент S/N до 20 дБ

• Ограничение технологии с пороговым диапазоном от 0dBu до + 24dBu (ВЫКЛ)

• Два 31-band, 1/3 третьоктавными каналы с переключаемым boost от порезов/повязка на запястье для защиты от диапазоны + 6 + 15 дБ

• + 12 дБ диапазон входного усиления

• XLR, Барьерная полоса и 1/4 "входы

• 4-сегментный светодиодный лестницы для мониторинга (коэффициент усиления и уровней выходного сигнала-наиболее полный визуальный отзывы в наличии

• Исключительное качество звука

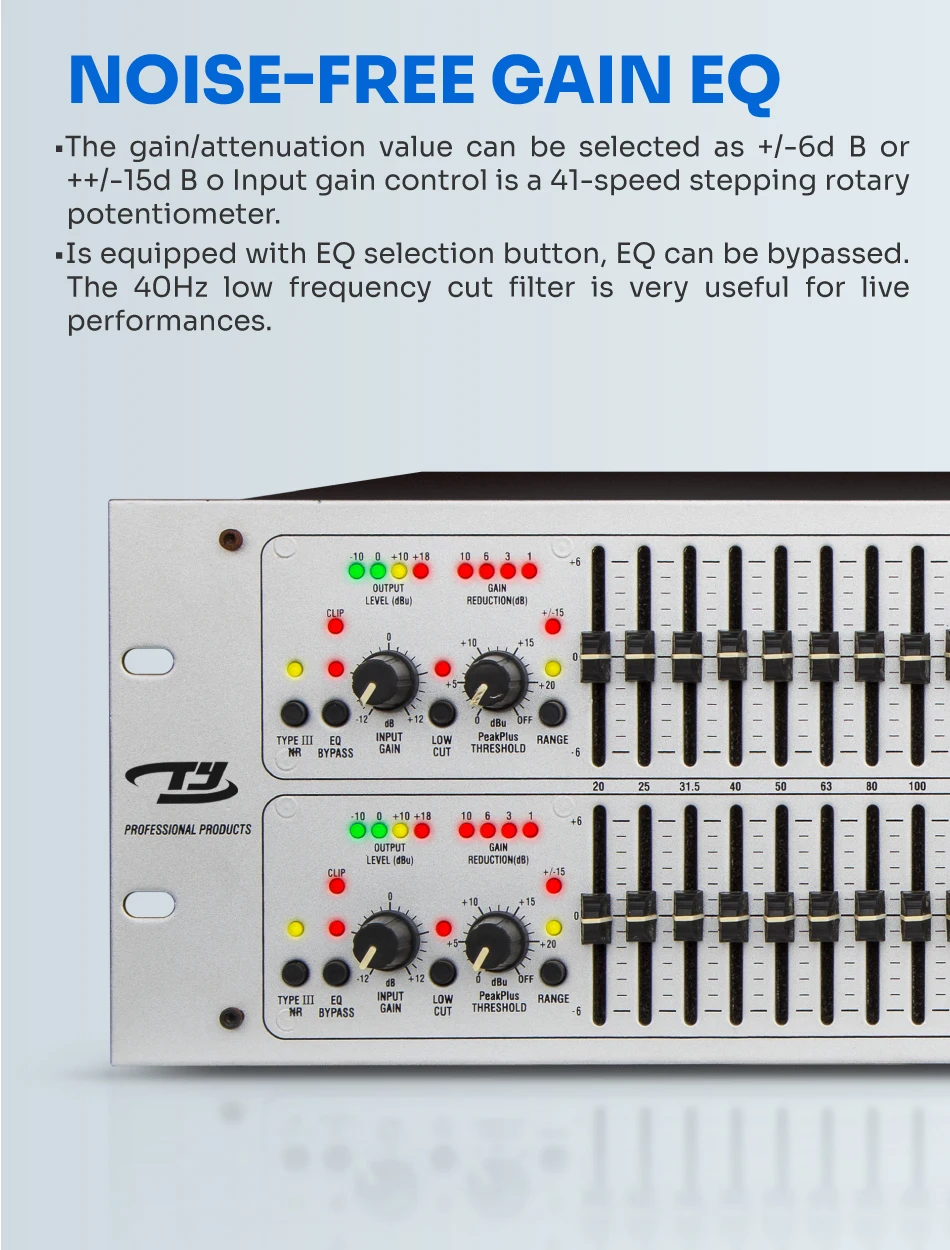

Бесшумного усиления эквалайзера

• Коэффициент усиления/затухание значение может быть выбран в качестве +/-6d B или a + +/-15d B o Вход контроль является одним из 41-скорость шаговый поворотный потенциометр.

• Оснащен кнопкой выбора эквалайзера, эквалайзер можно обойти. Низкочастотный фильтр 40 Гц очень полезен для работы в реальном времени.

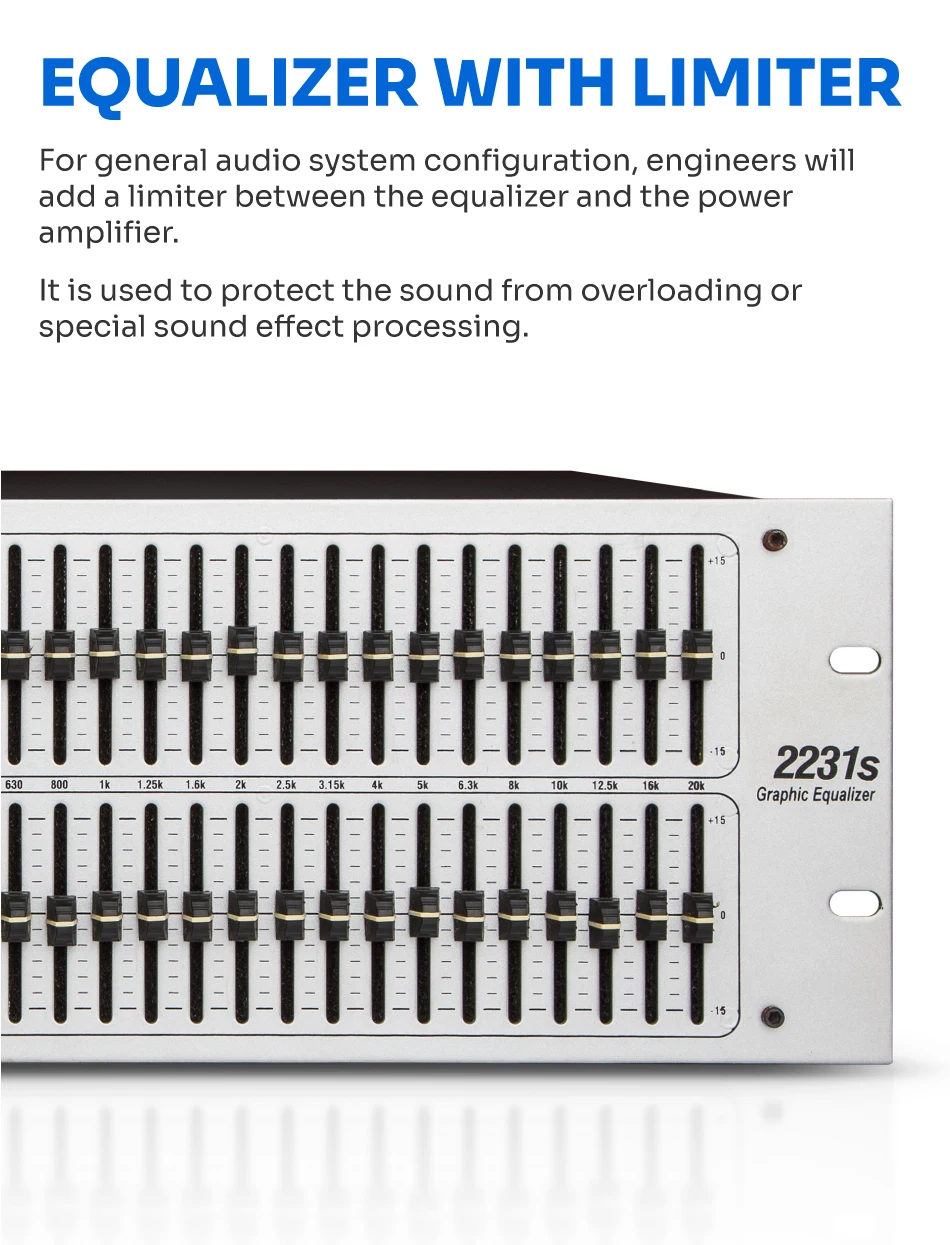

Эквалайзер с ограничителем

Для общей конфигурации аудиосистемы инженеры добавят ограничитель между эквалайзером и усилителем мощности.

Используется для защиты звука от перегрузки или обработки специального звукового эффекта.

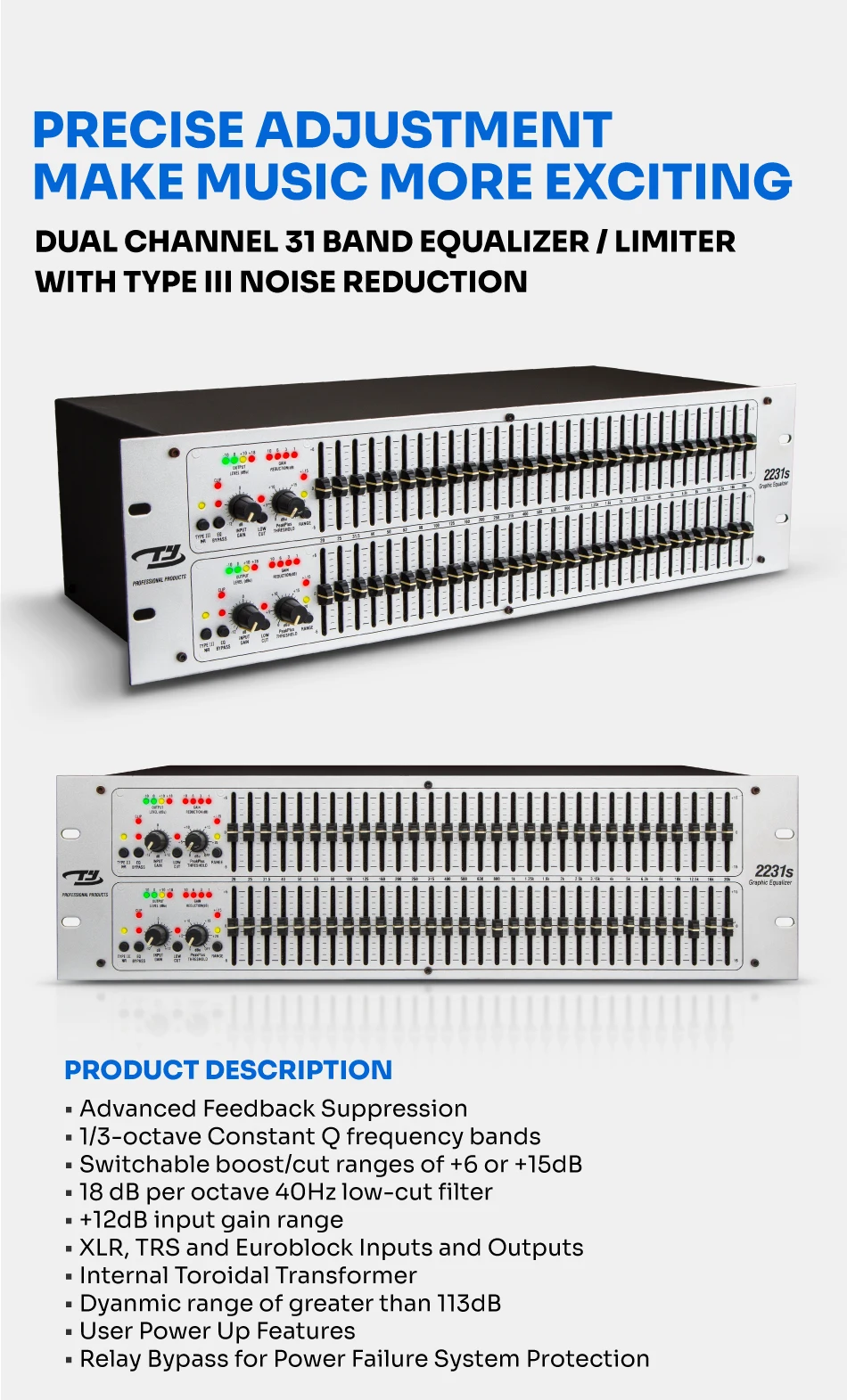

Точная регулировка

Сделайте музыку более захватывающей

Двухканальный 31 полосный эквалайзер/ограничитель

С шумоподавлением типа III

Описание товара

• Улучшенные отзывы о подавлении

• 1/3-октавы с постоянными частотными диапазонами Q

• Переключаемый Диапазон увеличения/обрезания + 6 или + 15 дБ

• 18 дБ на октаву 40 Гц низкорезной фильтр

• + 12 дБ диапазон входного усиления

• Входы и выходы XLR, TRS и Euroblock

• Внутренний тороидальный трансформатор

• Диапазон дианмики более 113дб

• Функции питания пользователя

• Обход реле для защиты системы отключения питания

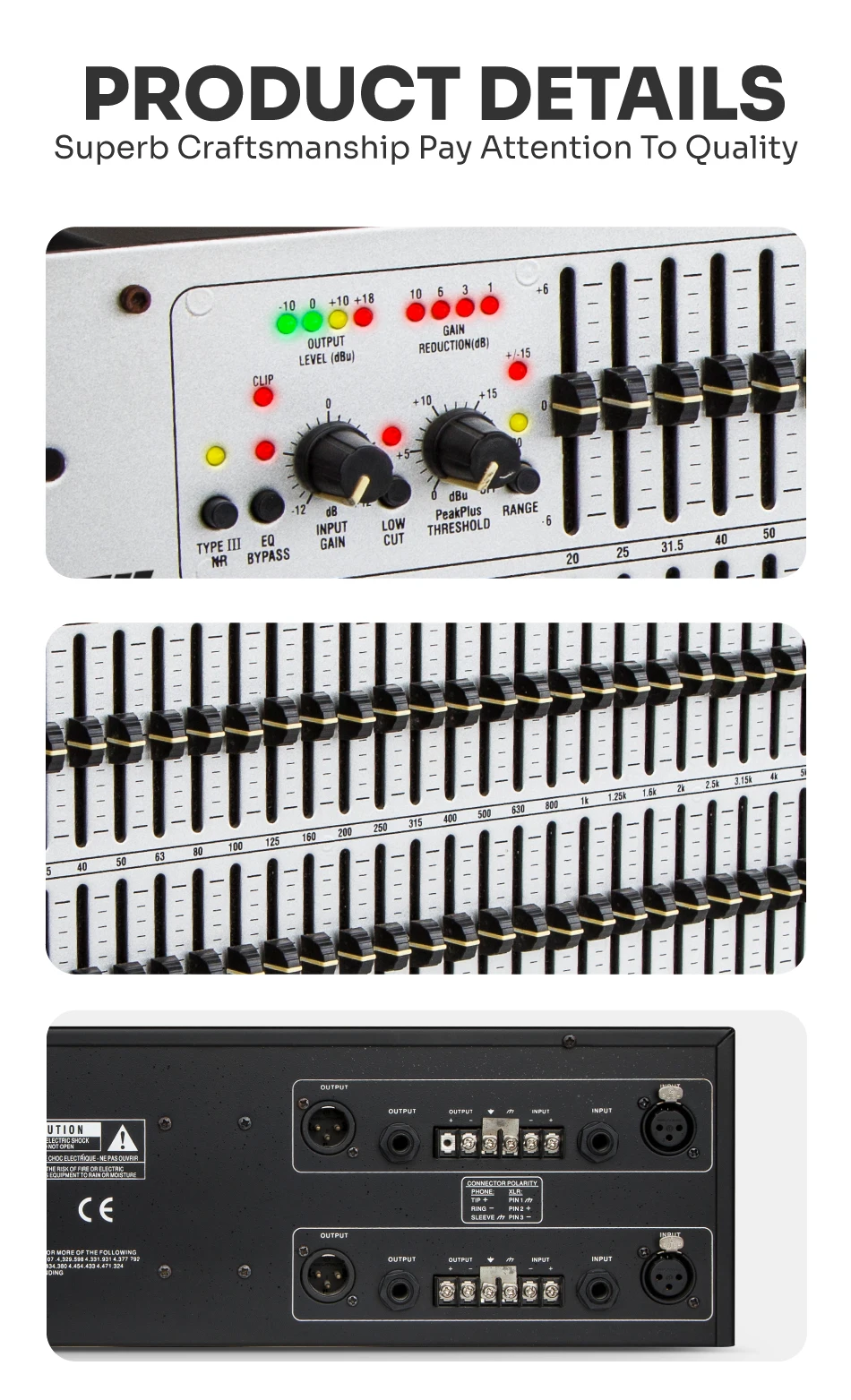

Информация о продукте

Превосходное мастерство обратите внимание на качество

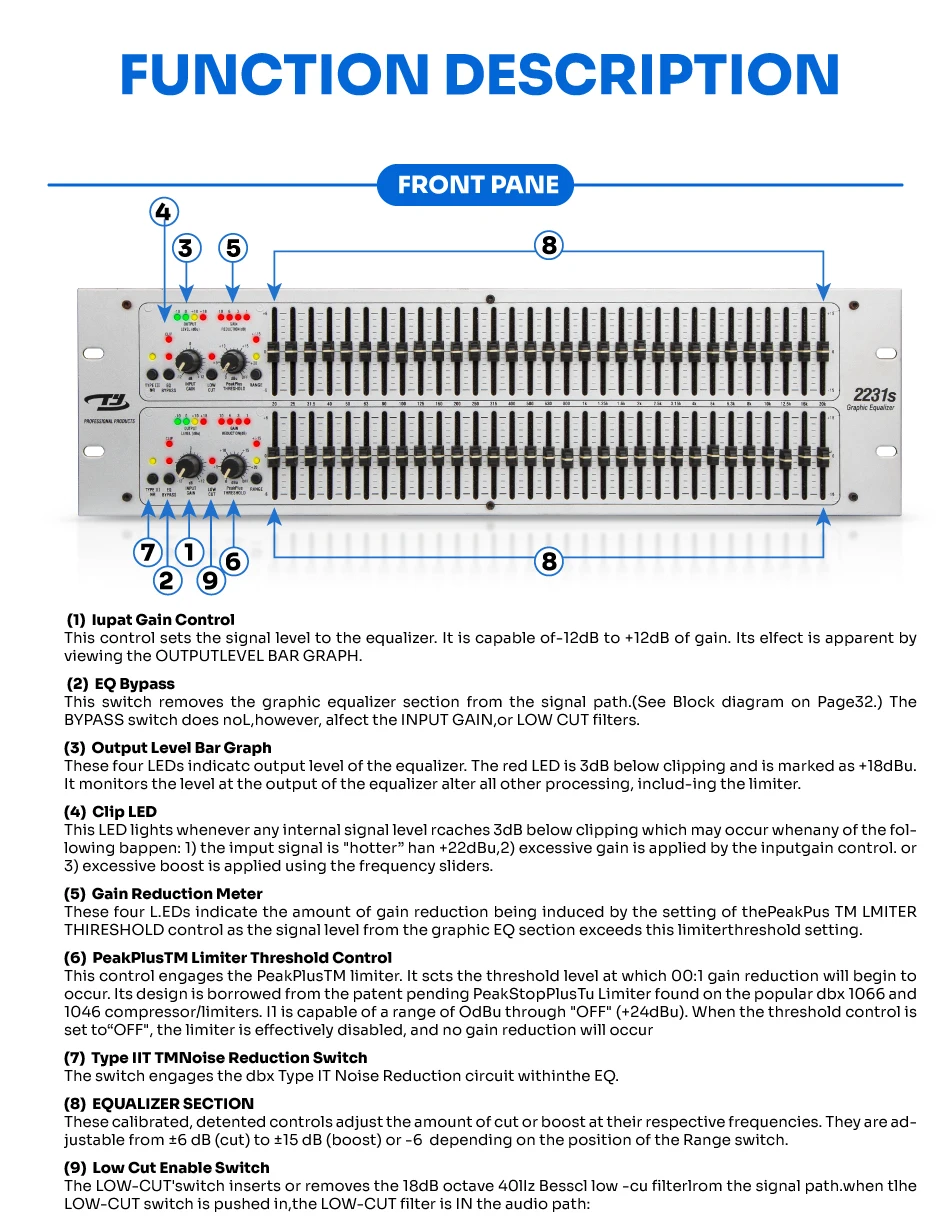

Описание функции

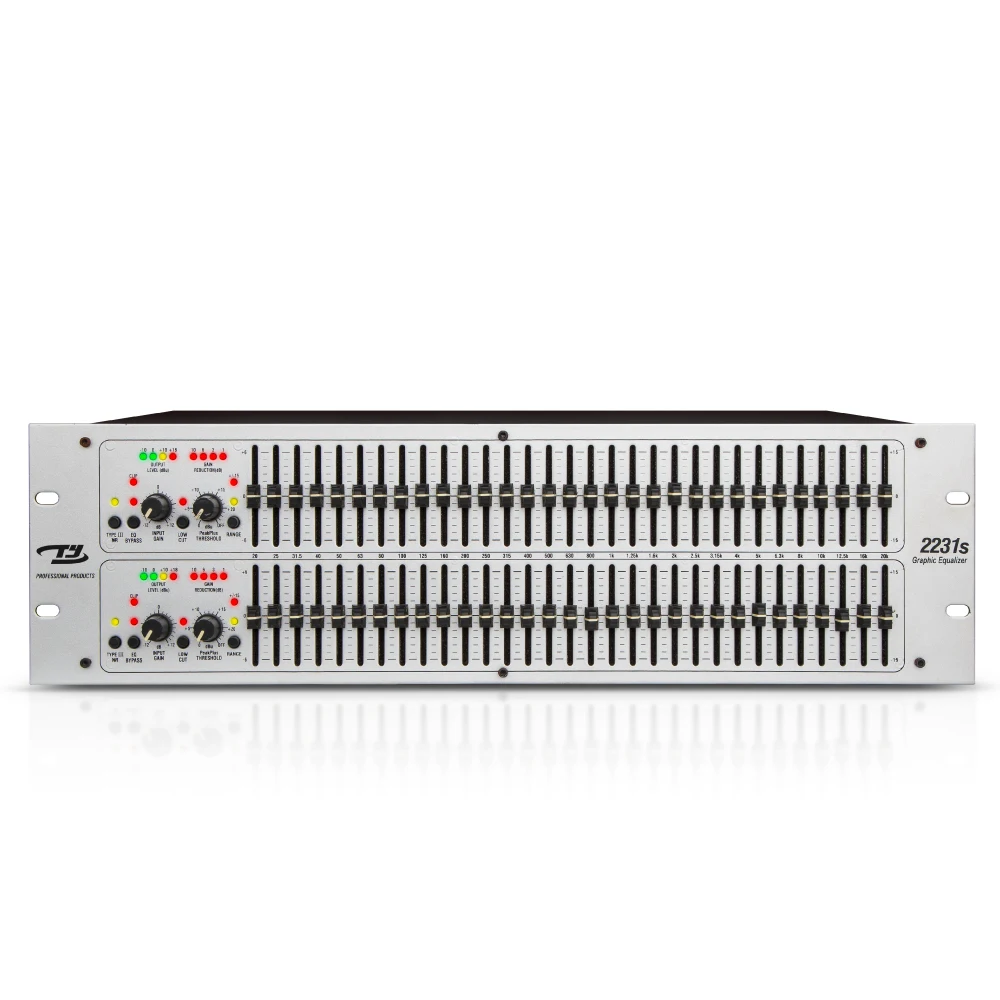

Передняя панель

(1) Контроль усиления Iupat

Это Управление устанавливает уровень сигнала на эквалайзер. Он способен of-12dB до + 12 дБ усиления. Его экстрасенс очевиден при просмотре диаграммы OUTPUTLEVEL BAR.

(2) байпас эквалайзера

Этот переключатель удаляет секцию графического эквалайзера из пути сигнала. (см. Схему блока на Page32.) Переключатель байпаса делает noL, однако, alfect Входное усиление, или фильтры с низким вырезом.

(3) график выходного уровня

Эти четыре светодиода indicatc выходной уровень эквалайзера. Красный светодиодный индикатор на 3 дБ ниже обрезки и отмечен как + 18dBu. Он контролирует уровень на выходе эквалайзера, изменяет все остальные обработки, включая ограничитель.

(4) светодиодный зажим

Этот светодиодный фонарь каждый раз, когда любой уровень внутреннего сигнала rcaches 3 дБ ниже обрезания, который может произойти, когда любой из следующих bappen: 1) импут сигнал является «горячее» han + 22dBu,2) чрезмерное усиление применяется контролем inputgain. Или 3) чрезмерное увеличение применяется с помощью ползунков частоты.

(5) измеритель коэффициента усиления

Эти четыре L.EDs указывают на то, что уменьшение коэффициента усиления вызвано настройкой TM LMITER THIRESHOLD control, так как уровень сигнала из Секции графического эквалайзера превышает эту лимитерную пороговую настройку.

(6) пороговое управление ограничителем PeakPlusTM

Этот контроль включает ограничитель PeakPlusTM. Он проверяет пороговый уровень, при котором начнется снижение коэффициента усиления 00:1. Его конструкция почерпнута из патента в ожидании PeakStopPlusTu ограничитель, обнаруженный на популярных dbx 1066 и 1046 компрессоров/ограничителей. I1 способен на диапазон OdBu через "OFF" (+ 24dBu). Когда установлен пороговый контроль «выключен», ограничитель эффективно отключен, и не произойдет снижение коэффициента усиления

(7) Тип IIT TMNoise Reduction Switch

Переключатель использует dbx Type IT цепь шумоподавления без эквалайзера.

(8) Секция эквалайзера

Эти откалиброванные, деформированные элементы управления регулируют количество разреза или повышения на их соответствующих частотах. Они регулируются от ± 6 дБ (cut) до ± 15 дБ (boost) или-6 в зависимости от положения переключателя диапазона.

(9) переключатель с низким вырезом

Низкорезной переключатель вставляет или удаляет 18 дБ октавы 40lIz Besscl LOW-cu filterlrom сигнальный путь. При вводе переключателя с низким вырезом tlhe фильтр с низким вырезом находится в пути аудио:

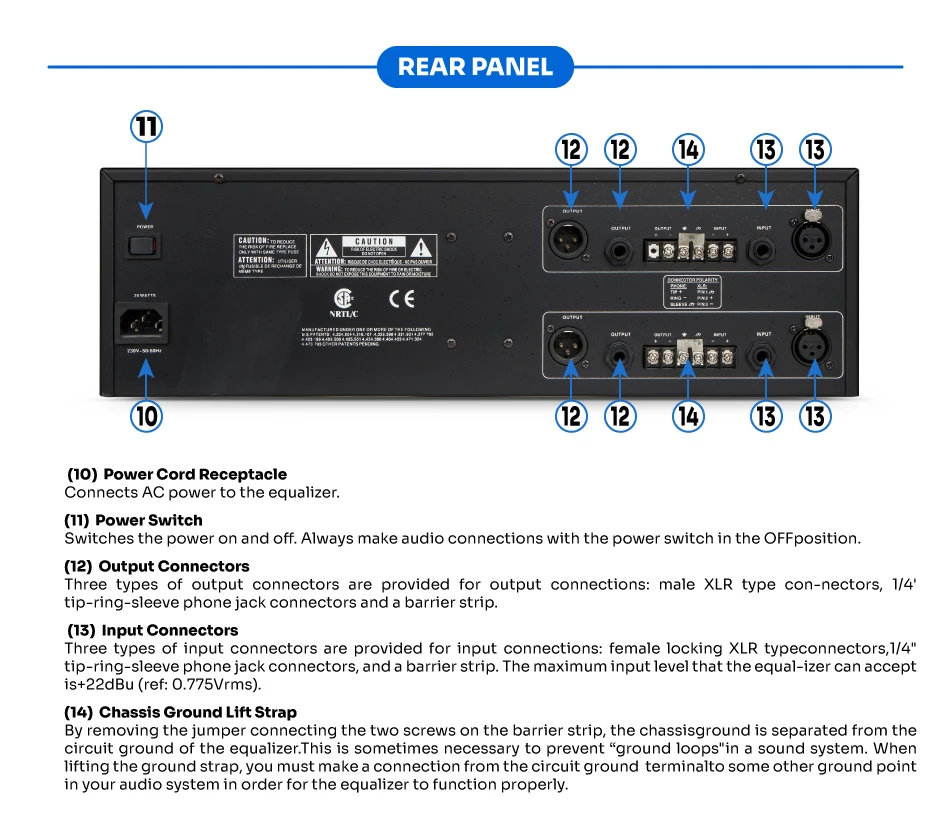

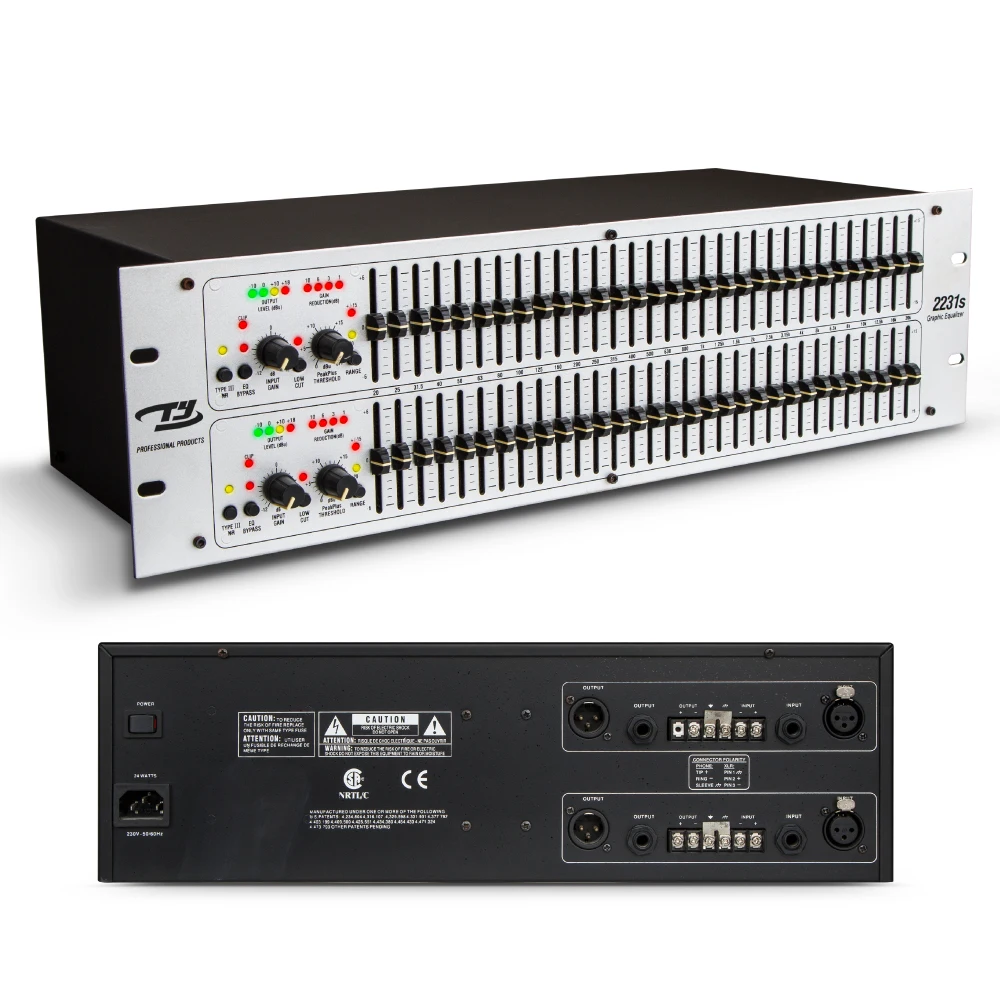

Задняя панель

(10) гнездо шнура питания

Подключает Питание переменного тока к эквалайзеру.

(11) Выключатель питания

Включение и выключение питания. Всегда подключайте аудио с помощью выключателя питания.

(12) Выходные разъемы

Для выходных соединений предусмотрены три типа выходных разъемов: Штекерный разъем XLR типа con-nectors, соединители для телефонных разъемов с кольцом 1/4 "и Барьерная полоса.

(13) Входные разъемы

Для входных соединений предусмотрены три типа входных разъемов: гнездовые блокирующие разъемы XLR typekonnectors, соединители для телефонных разъемов с кольцом-наконечником 1/4 "и Барьерная полоса. Максимальный входной уровень, который может принять равный-izer, составляет + 22dBu (ref: 0,775 Vrms).

(14) шасси наземного подъемного ремня

Удаляя перемычку, соединяющую два винта на барьерной полосе, пассивирование отделяется от контурного заземления эквалайзера. Иногда это необходимо для предотвращения «заземляющих петель» в звуковой системе. При подъеме наземного ремешка необходимо подключить наземный канал terminalto к другой точке заземления в вашей аудиосистеме, чтобы эквалайзер работал должным образом.

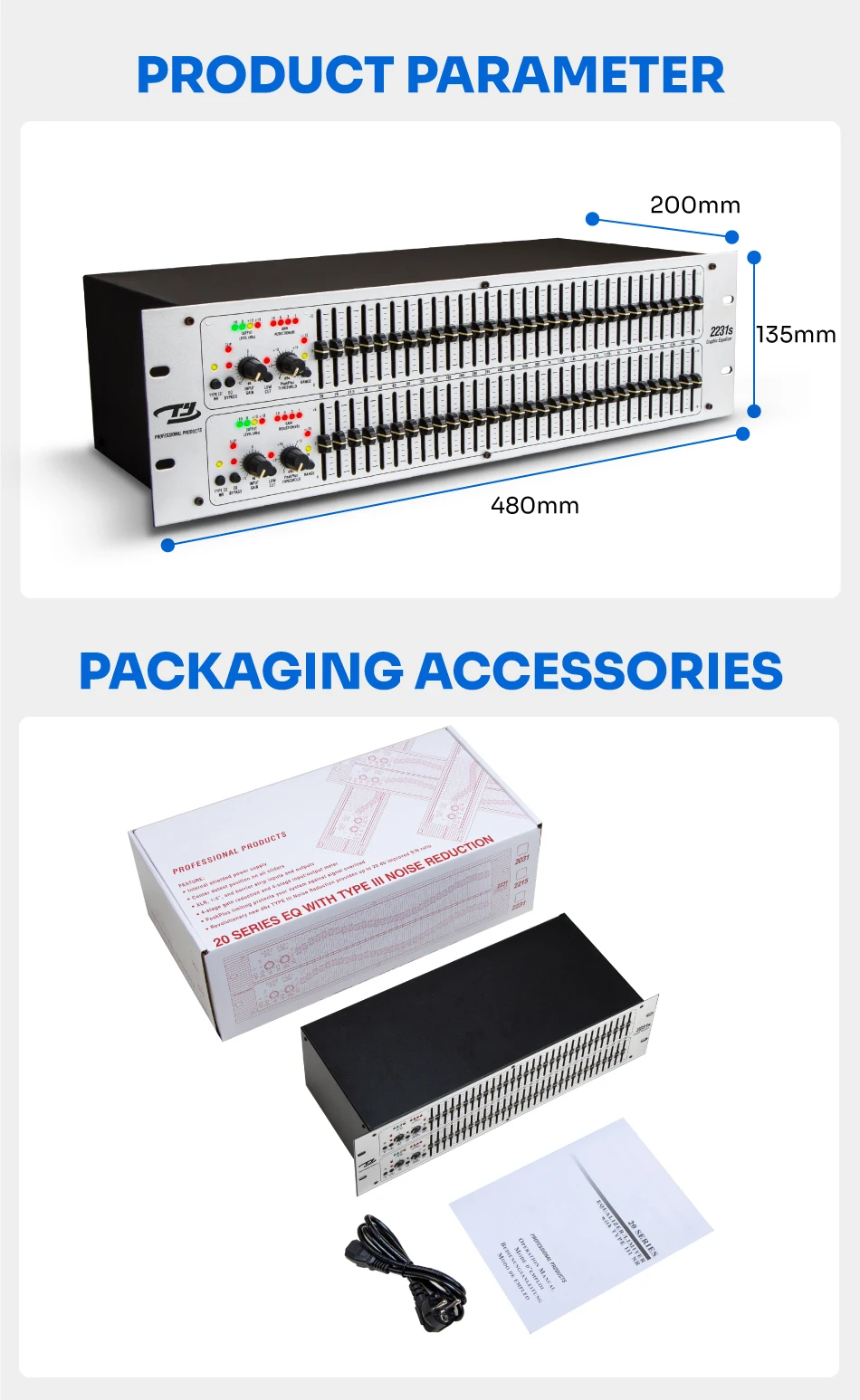

Параметры продукта

Упаковочные аксессуары
