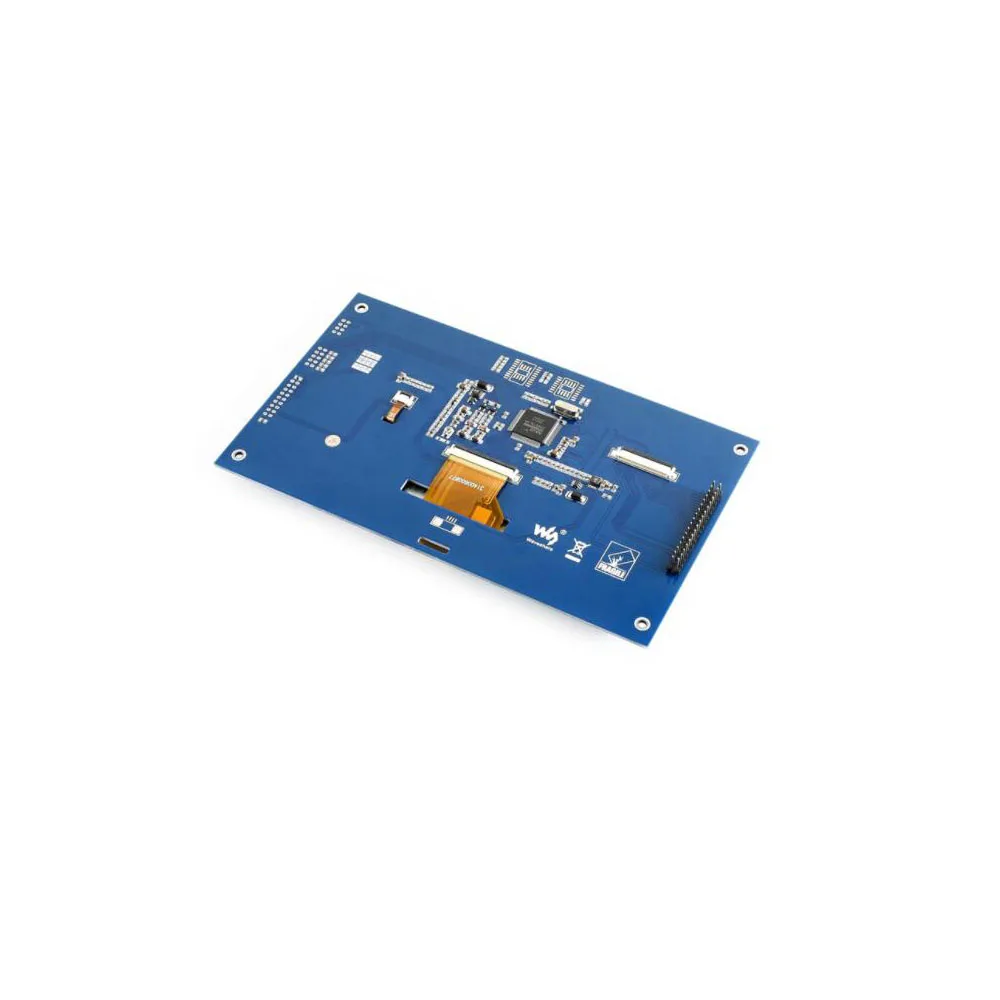

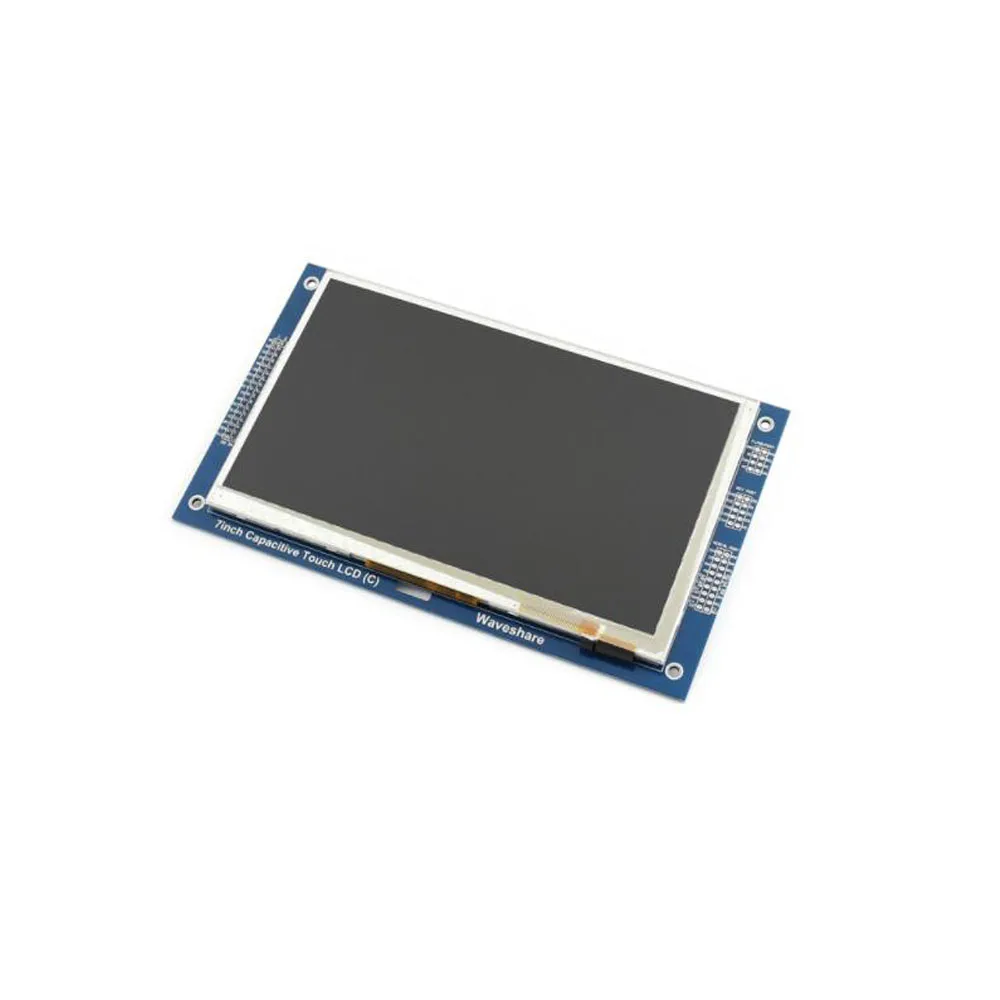

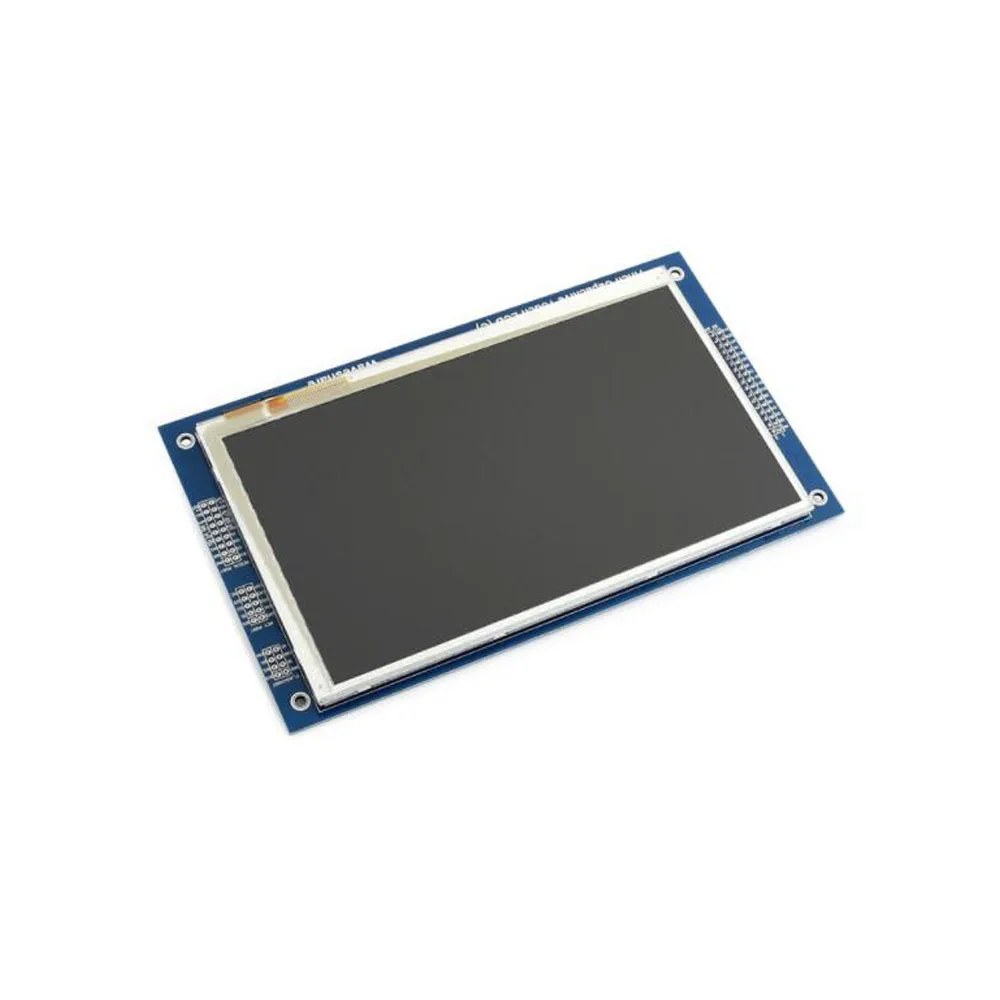

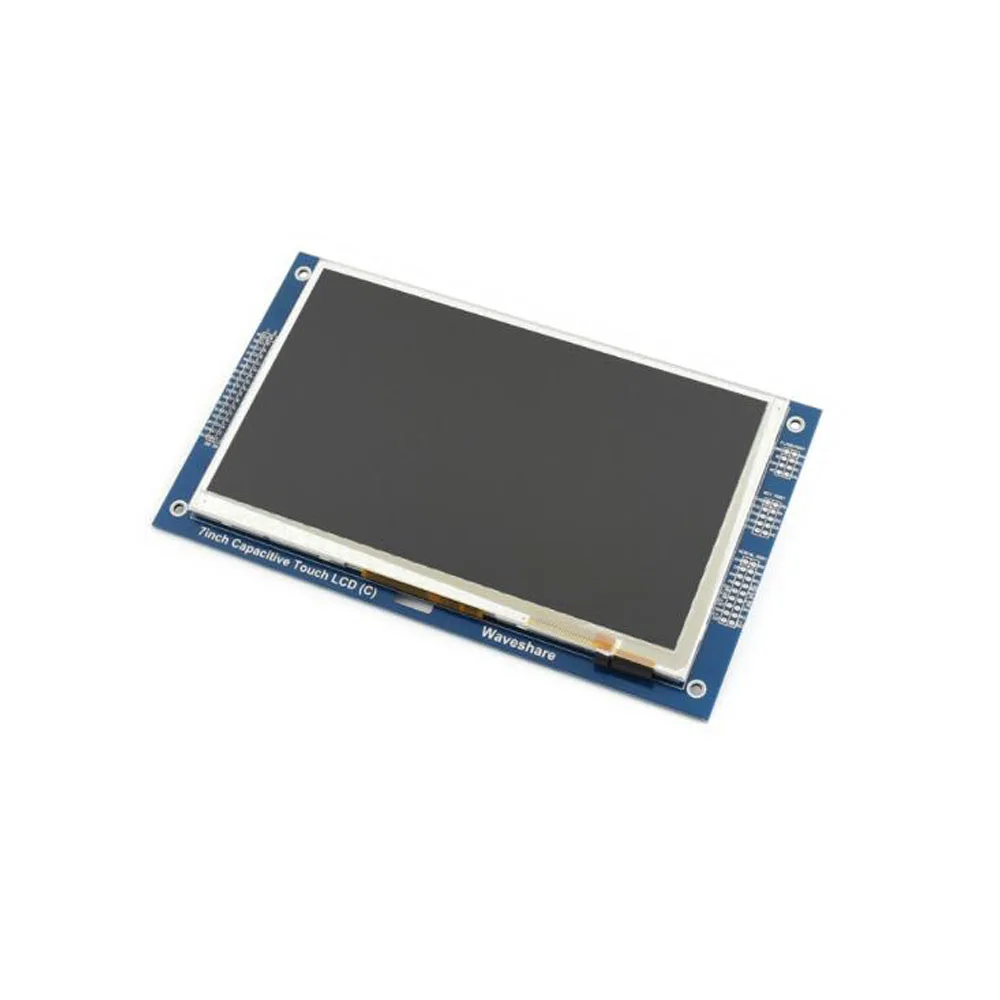

Характеристики
7 дюймов 800*480 многоцветный графический ЖК-дисплей, с емкостным сенсорным экраном
Особенности
Встроенный 10 КБ символ ROM с размером шрифта 8x16 точек и поддержки символов наборы ISO/IEC 8859-1/2/3/4
Блок передачи двигателя (BTE) поддерживает с 2D функцией, совместим с 2D BitBLT функции
Встроенный геометрический двигатель скорости
Программируемый курсор записи шрифта
Функция графического курсора 32x32 пикселей
Мощная функция прокрутки блока для вертикального или горизонтального направления
Функция увеличения шрифта X1, X2, X3, X4 для горизонтального/вертикального направления
Функция вертикального вращения шрифта
256 пользовательских символов с 8x16 точками
Ключевые параметры
Размер дисплея (мм) | 154,08 (Ш) × 85,92 (В) |
Шаг точки (мм) | 0,0642 (Ш) × 0,1790 (В) |
Соотношение сторон | 8 : 5 |
Разрешение | 800*480 (пиксель) |
Источник питания | 3,0 V ~ 3,6 V |
Ток подсветки | ТБД |
Рабочая температура. (℃) | ТБД |
Тип ЖК-дисплея | TFT |
Интерфейс | Интерфейс серии 8080 |
Интерфейс сенсорной панели | I2C |
ЖК-контроллер | RA8875 |
Сенсорный контроллер | GT911 |
Тип сенсорной панели | Емкостный (5 мультитач) |
Глубина цвета | 256/16K |
Подсветка | Светодиодный |
Определение интерфейса
Контактный номер. | Символ | Описание | Тип | Функция |
1. | NC | |||
2. | GND | Наземный | Мощность | GND |
3. | D0 | Штырь для передачи данных | Вход/выход | D0-D15 |
4. | D1 | |||
5 | D2 | |||
6 | D3 | |||
7 | D4 | |||
8 | D5 | |||
9 | D6 | |||
10 | D7 | |||
11 | D8 | |||
12 | D9 | |||
13 | D10 | |||
14 | D11 | |||
15 | D12 | |||
16 | D13 | |||
17 | D14 | |||
18 | D15 | |||
19 | CS | ЖК-чип выбор сигнала | Вход | Низкая активность |
20 | RS | Инструкция/выбор регистра данных | Вход | 1: инструкция |
21 | WR | Запись операции | Вход | WR = 0, RD = 1 |
22 | RD | Чтение операции | Вход | WR = 1, RD = 0 |
23 | Сброс | Сброс ЖК-дисплея | Вход | Низкая активность |
24 | NC | |||
25 | 3V3 | Мощность положительная | Мощность | 3,3 V Вход |
26 | PS | Выбор сигнала параллельного/последовательного ввода | Вход | 0: Выберите параллельные 8080 |
27 | NC | |||
28 | T_IN | Прерывание сенсорного экрана | Выход | Не доступен |
29 | Подождите | Сигнал ожидания | Выход | 0: занят |
30 | T_IN | Емкостный сенсорный экран прерывания | Выход | Низкий уровень, в то время как сенсорный экран обнаруживает прикосновение |
31 | SDA | Емкостный сенсорный экран I2C | Вход/выход | Pin данных I2C, чтение/запись данных |
32 | SCL | Емкостный сенсорный экран I2C часы | Вход | Штырь для часов I2C |
33 | 3V3 | Мощность положительная | Мощность | 3,3 V Вход |
34 | GND | Наземный | Мощность | GND |
Загрузка
Ресурсы для развития:Спецификации и т. Д.
Вики:Втулка (с)
Посылка
Вес:0,223 кг
7 дюймов емкостный сенсорный экран ЖК-дисплей (C) × 1 шт.
40-контактный FFC × 1 шт.
Внешние размеры
Совместимость
Этот товар совместим с интерфейсом3,2 дюймов 320x240 сенсорный ЖК-дисплей (C).
Руководство по выбору
Номер детали | Тип сенсорной панели | Разрешение | ЖК-интерфейс передачи данных | Сенсорный контроллер | Для использования с |
4,3 дюймов емкостный сенсорный экран ЖК-дисплей | Емкостный | 800x480 | 24PIN RGB | GT911 | MCU с ЖК-контроллером |
7 дюймов емкостный сенсорный экран ЖК-дисплей (C) | Емкостный | 800x480 | 16pin | GT911 | MCU без ЖК-контроллера |
7 дюймов емкостный сенсорный экран ЖК-дисплей (F) | Емкостный | 1024x600 | 24PIN RGB | GT911 | MCU с ЖК-контроллером |
7 дюймов емкостный сенсорный экран ЖК-дисплей (г) | Емкостный | 800x480 | 24PIN RGB | GT911 | MCU с ЖК-контроллером |
10,1 дюймов емкостный сенсорный экран ЖК-дисплей (D) | Емкостный | 1024x600 | 24PIN RGB/LVDS | FT5406 | MCU с ЖК-контроллером |
