WZ-35 Marantz M7 6N11 трубчатый предусилитель высокого напряжения/наполнитель

Характеристики

Информация о продукте:

На основе Конрад-Джонсон трубки предварительного усилителя мощности цепи.

В основном, он может непосредственно решить все высоковольтные решения для предварительного усилителя трубки высокого спроса. Используя отличный источник питания, он даст вам ощущение спокойствия.

Нет схемы для этого проекта, предоставляется только список компонентов.

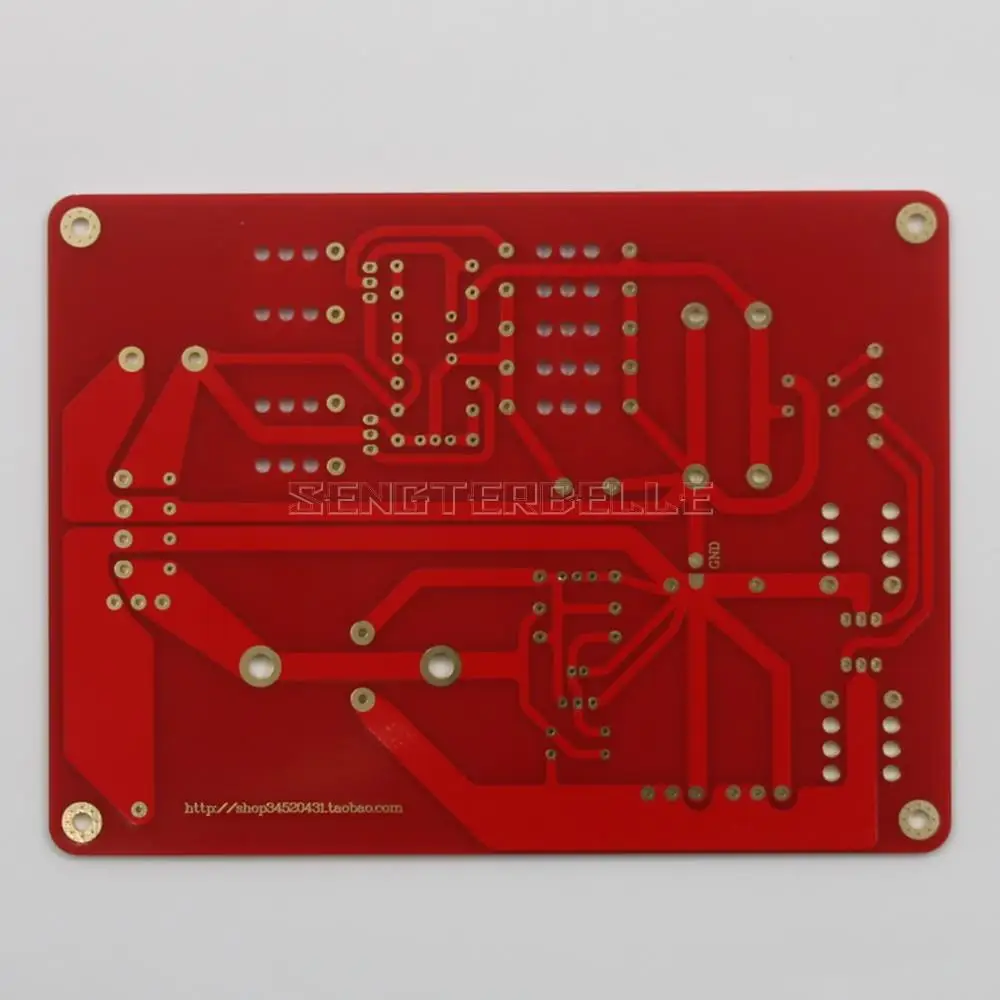

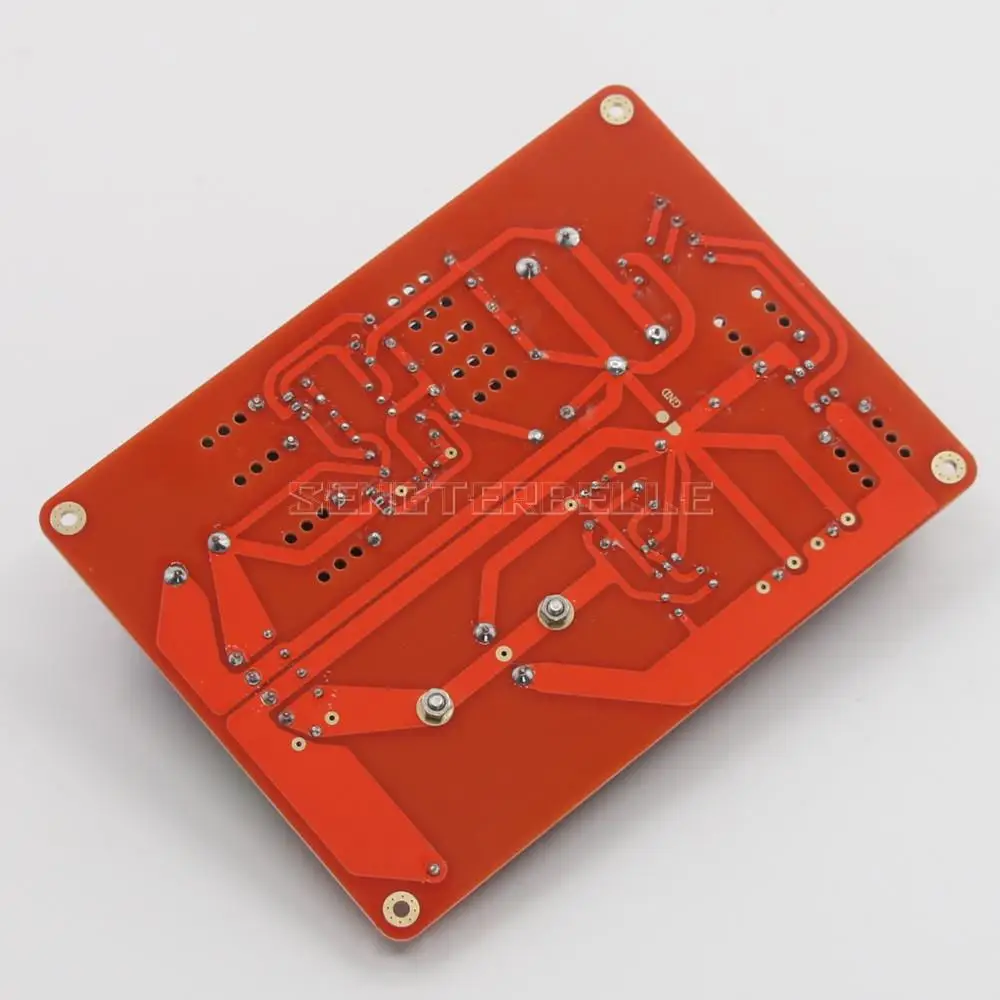

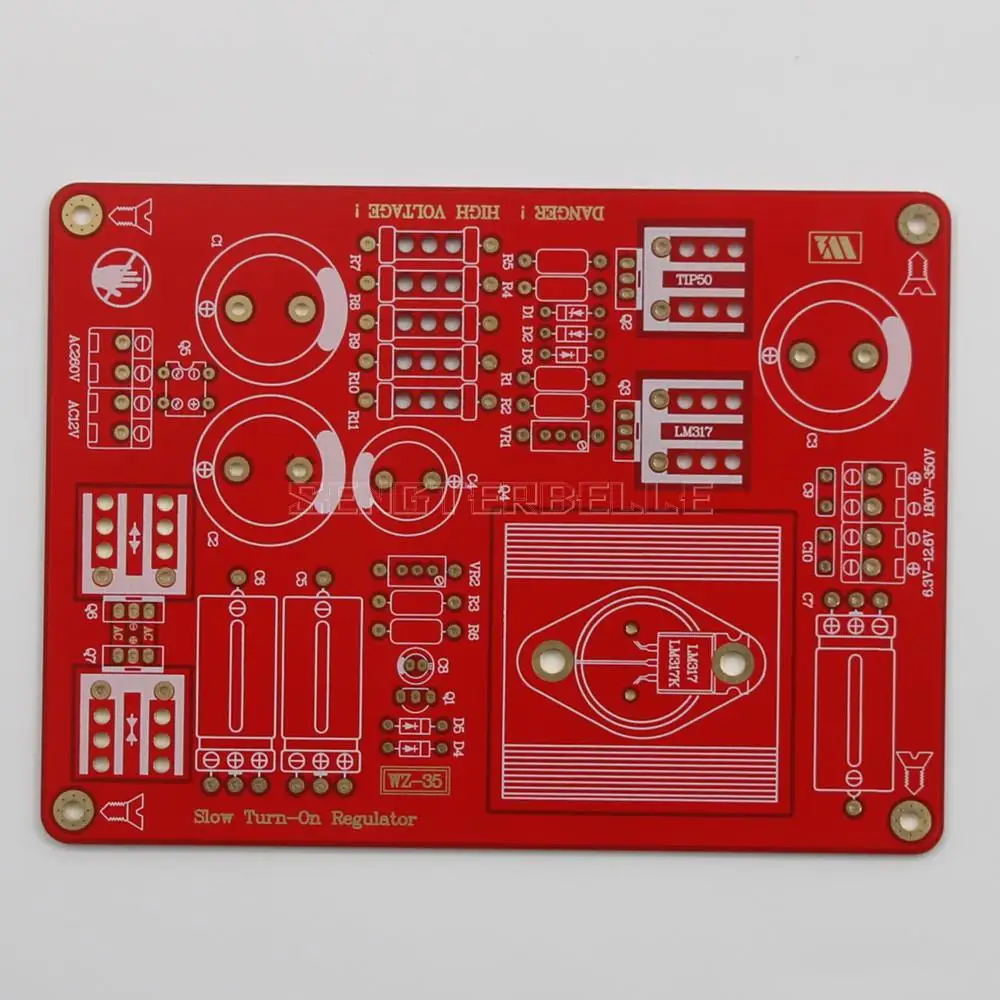

Друзья, которые купили [голый PCB], могут нормально работать при установке в соответствии с номером компонента.

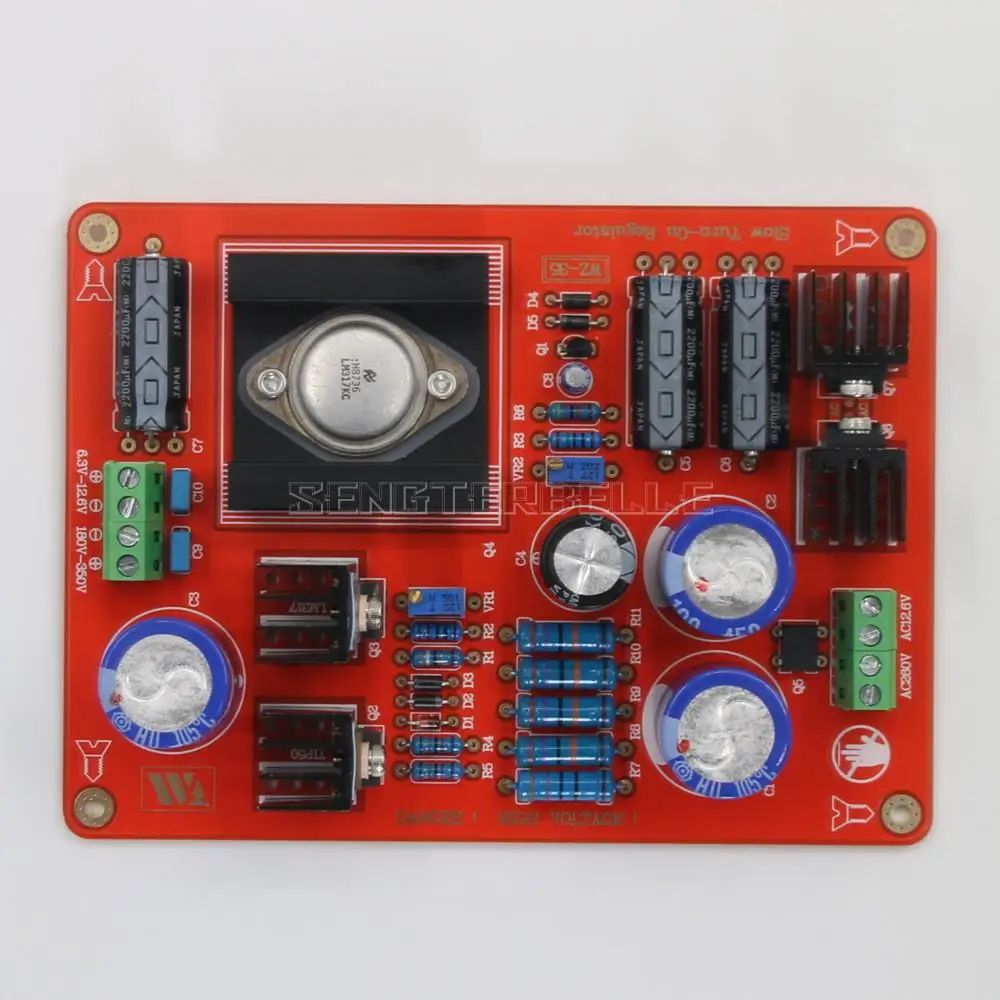

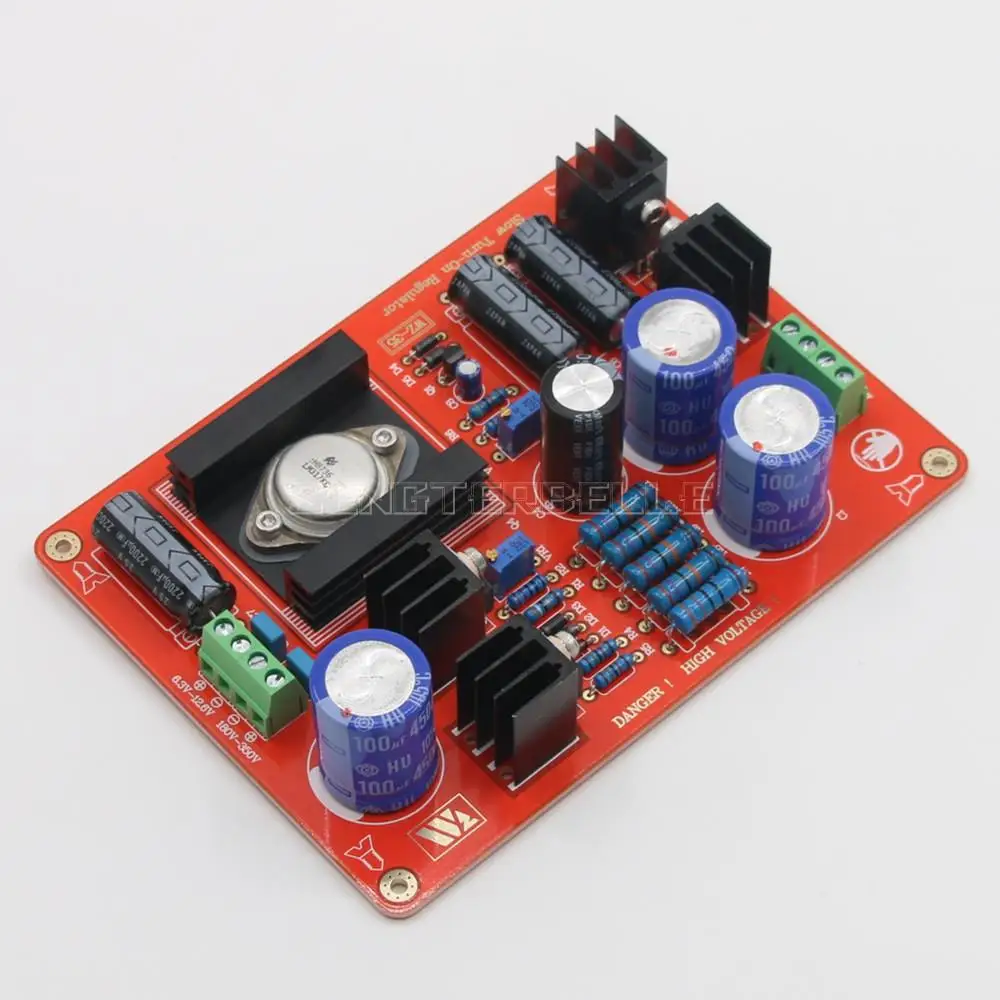

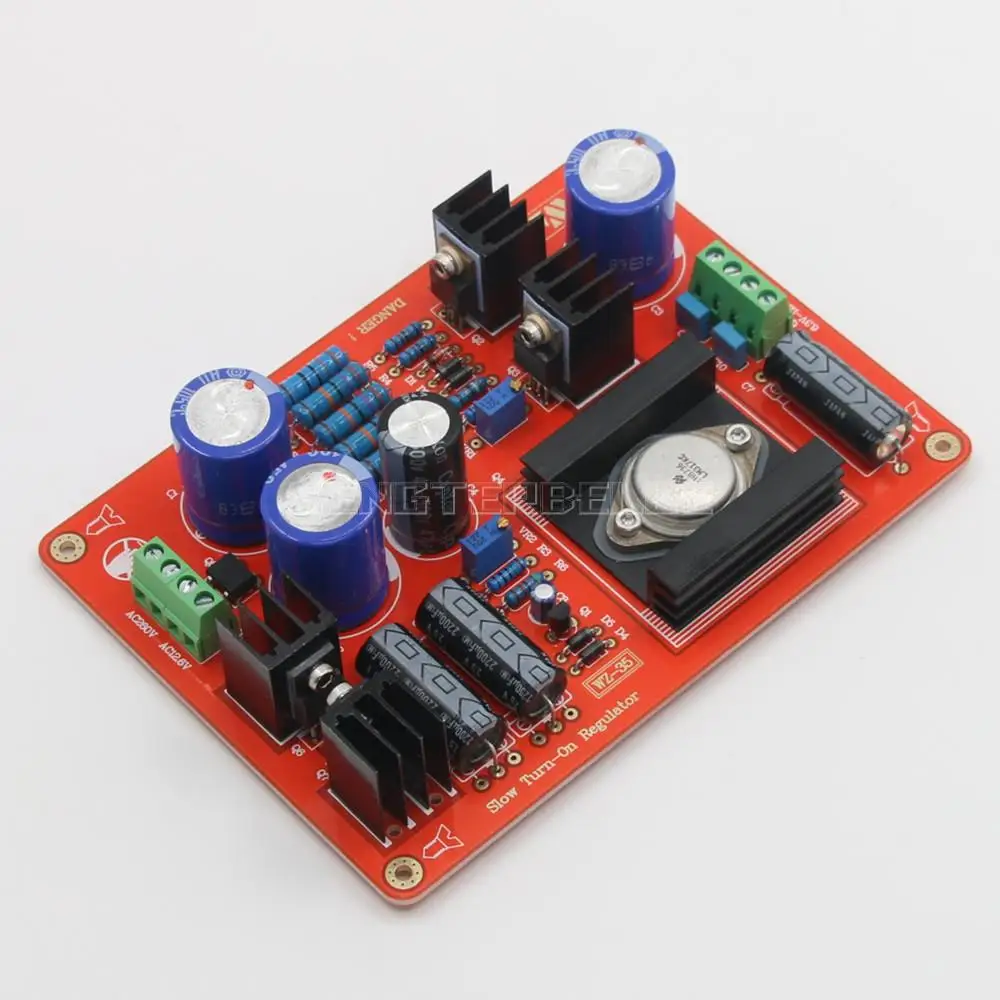

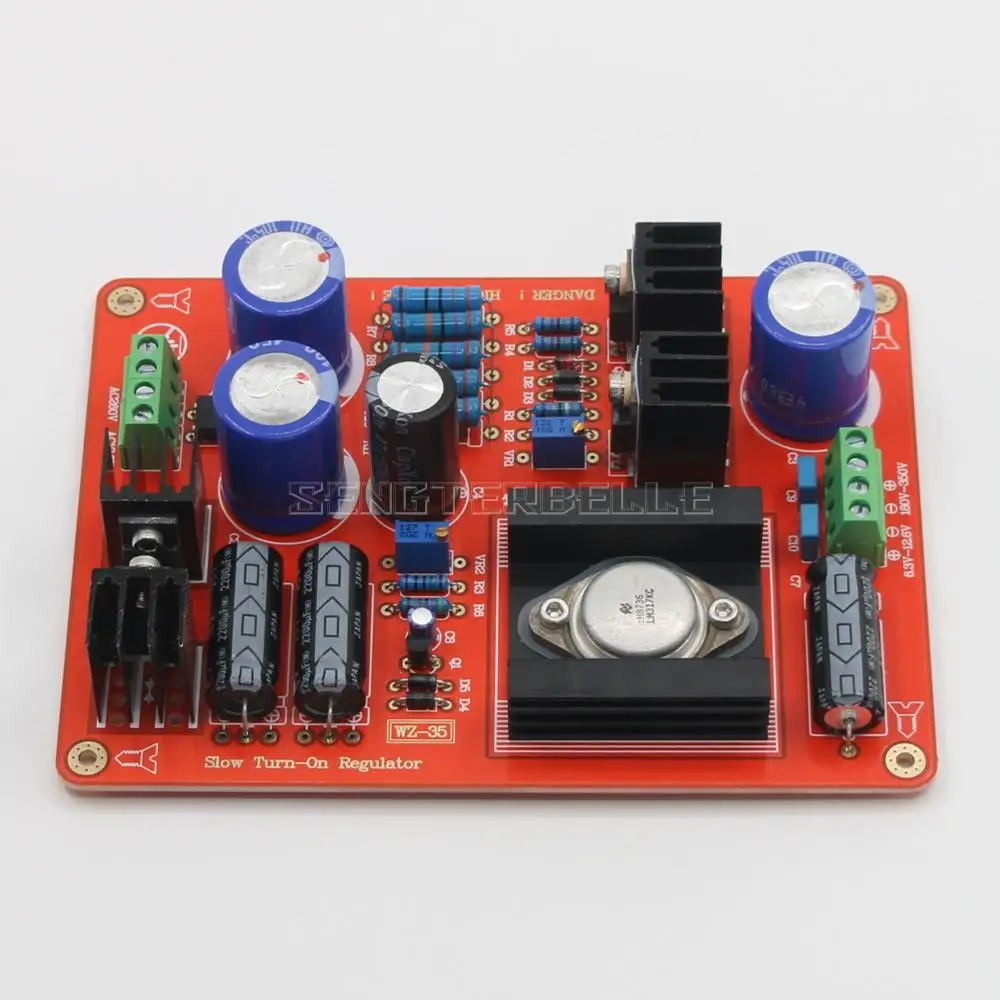

Перед тем, как готовая плата будет отправлен, чрезвычайно высокого напряжения экрана регулируется до примерно 280V выход и низкое напряжение нити накала, регулировать примерно 6,3 V выход, подходит для Marantz 7 или 6N11.

Чрезвычайно высокое напряжение выходного экрана может регулироваться в диапазоне около + 150 ~ 350 В, и значение должно быть ниже (например, 50 в-150 в). Измените значение компонента в соответствии с инструкциями.

Низкое напряжение накаливания можно регулировать в диапазоне от около + 1,5 ~ 12,6 V.

Стартапы высокого и низкого напряжения медленно накладываются и поднимаются, то есть мягкий старт, так что воздействие на трубку меньше.

Характеристики:

Высокое напряжение: DC280V (DC150V ~ 350V регулируемый)

Нити напряжение: около DC6.3V (DC1.5V ~ 12,6 V регулируемый)

Размер печатной платы: 153*113 мм

Высота готовой доски: около 35 мм

Вес нетто готовой доски: около 0,23 кг

Специальное напоминание:

1. Эта плата имеет высокое напряжение. Обязательно обратите внимание на безопасность при пайке. Не прикасайтесь к компонентам платы с помощью электричества. Даже после выключения питания большой конденсатор на плате все еще имеет высокое напряжение, пожалуйста, не забудьте разрядить его, прежде чем прикоснуться к нему!

2. С учетом характеристик регулирования напряжения и энергопотребления, разница в давлении должна контролироваться (около 20 в идеально): требуется выход DC250V, требуется вход AC200, требуется выход DC280V, требуется вход AC230, требуется выход DC300V и вход AC270. Разница и энергопотребление являются более разумными.

3. Основной входной фильтр нашей готовой платы Выдерживает напряжение 450 в, обратите внимание, что входное напряжение должно контролироваться ниже AC280V. Если у вас есть особые требования, пожалуйста, измените свои собственные высоковольтные конденсаторы.
