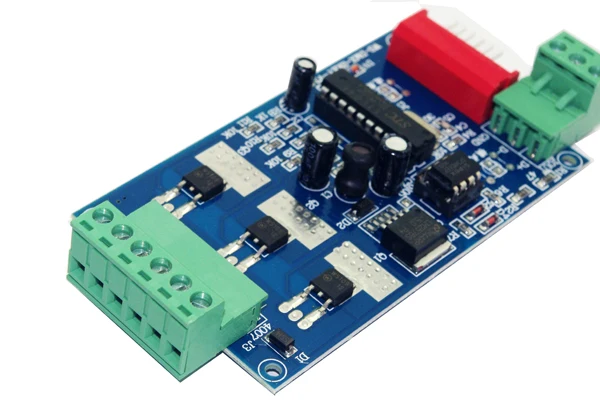

5 В 12 24 3-канальный декодер DMX512 общий анод макс. 3 канала * А светодиодный контроллер

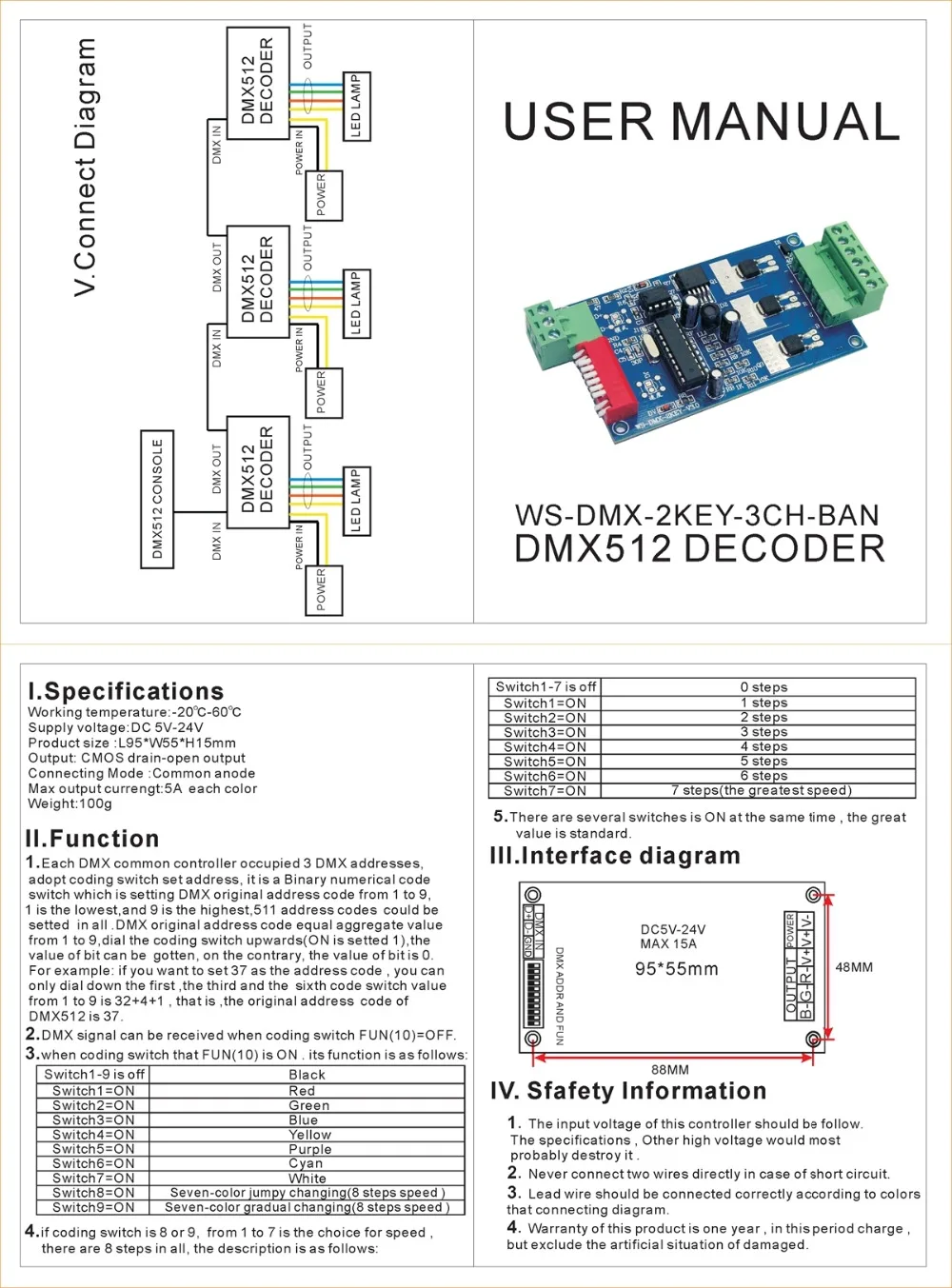

Характеристики

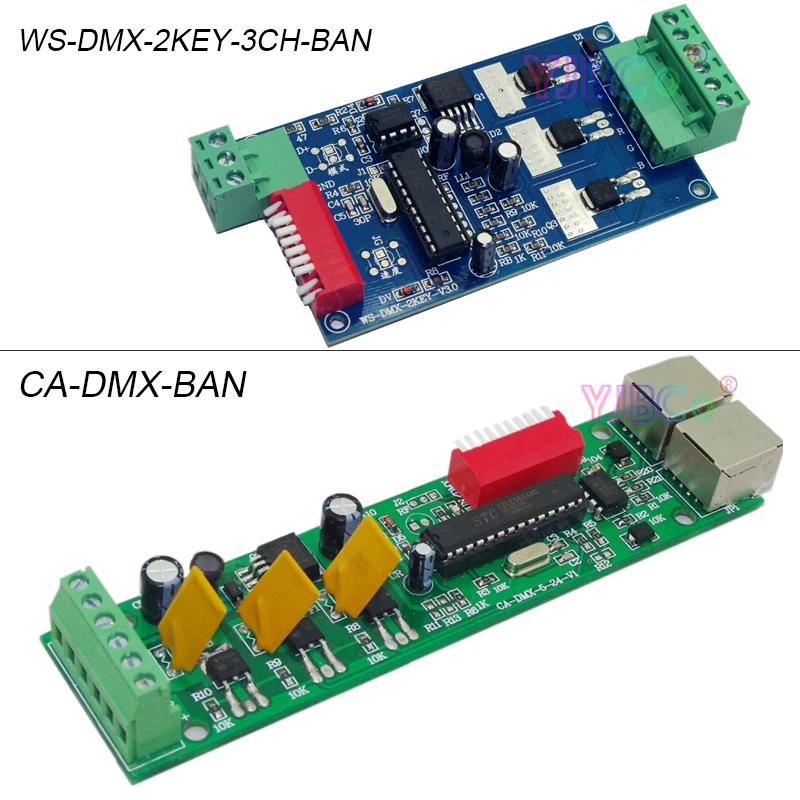

WS-DMX-2KEY-3CH-BAN

Рабочая температура: -20 ℃ -60 ℃
Напряжение питания: DC5V-24V
Размер продукта: д95*ш55*в15 мм
Выход: CMOS Слив-открытый выход
Режим подключения: общий анод
Максимальный выходной ток: 5 А каждого цвета
Вес: 100 г

Потребляемая мощность: DC5V-24V, макс.: 15а
Канал: 3 канала
Рабочая температура: -20-50 ℃
Вес: 0,1 кг
Выход: 5 А каждый канал макс. 15 А

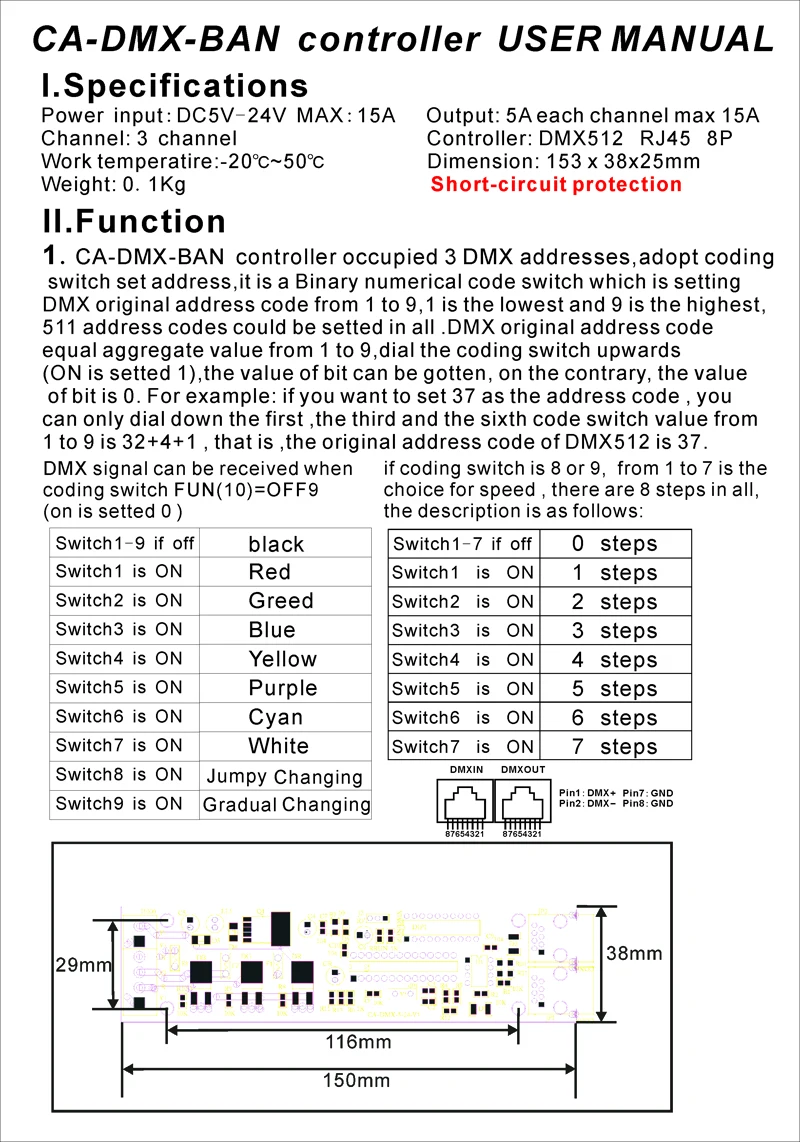

Контроллер: DMX512 RJ45 8P
Размер продукта: д153*ш38*в25 мм
Защита от короткого замыкания

Функция:

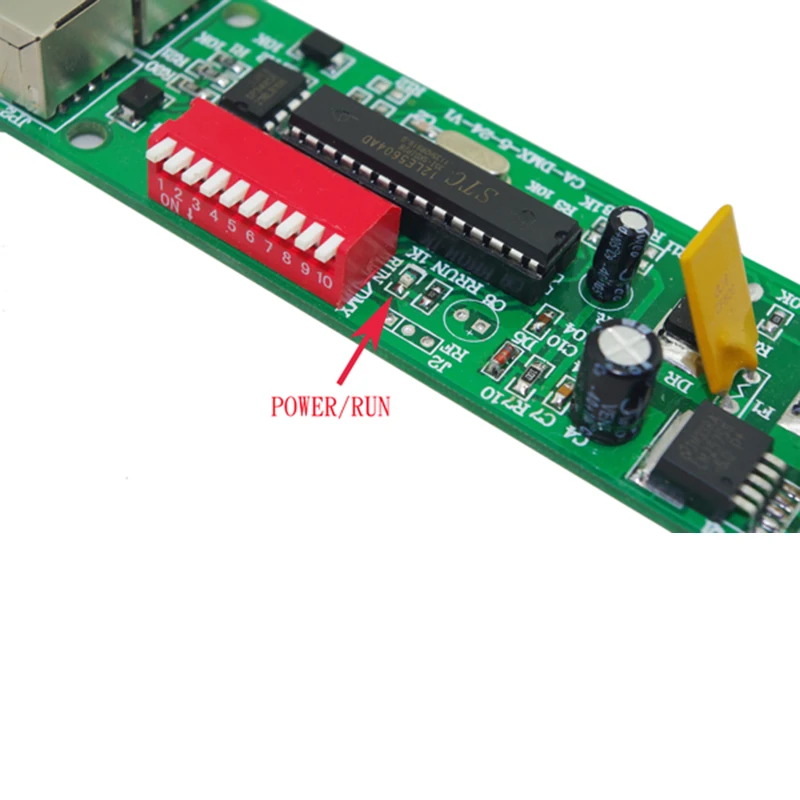

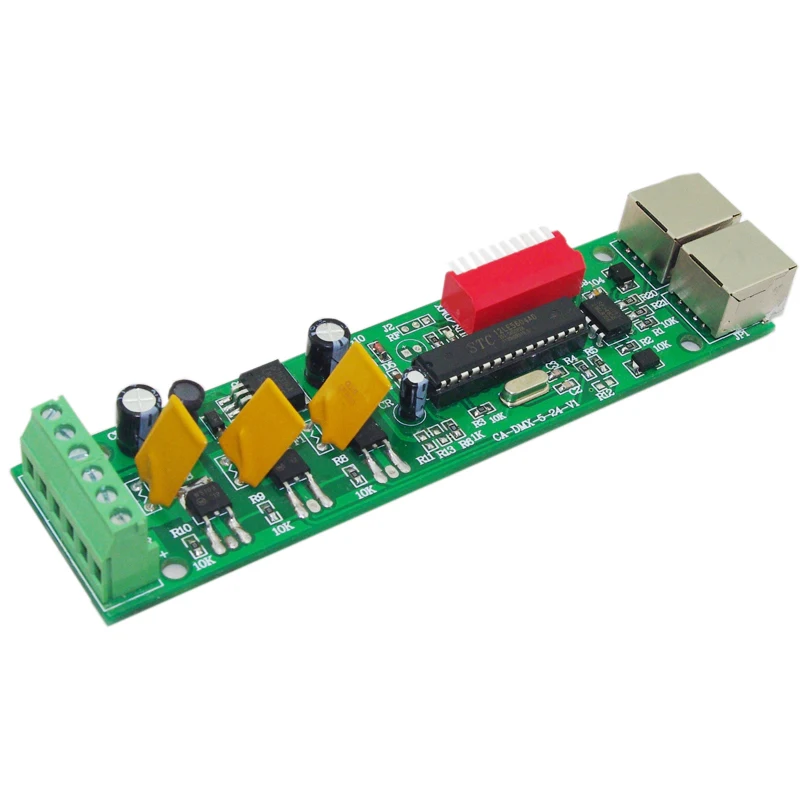

CA-DMX-BANКонтроллер занимает 3 адреса DMX, принимает адрес набора переключателей кодирования, это переключатель двоичного числового кода, который устанавливает исходный адрес DMX от 1 до 9,1, самый низкий и 9-самый высокий, 511 адресных кодов могут быть установлены полностью. Оригинальный адресный код DMX равен совокупному значению от 1 до 9, наберите переключатель кодирования вверх (вкл установлен 1), значение бит можно получить, наоборот, значение Бит 0. Например: если вы хотите установить 37 в качестве адресного кода, вы можете набрать только первый, третье и шестое значение переключателя кода от 1 до 9-32 + 4 + 1, то есть исходный адресный код DMX512-37.

Сигнал DMX может быть получен при веселом переключателе кодирования (10)= выход 9.(вкл установлен 0)
Черная скидка Switch1-9
Переключатель 1 = красный
Switch2 = ON green
Switch3 = синий
Switch4 = на желтом
Switch5 = фиолетовый
Switch6 = ON cyan
Переключатель 7 = на белом
Switch8 = переключатель
Switch9 = при постепенной смене
Если переключатель кодирования 8 или 9, выбор скорости-от 1 до 7, всего 8 шагов, описание следующее:
Switch1-7 выключен 0 шагов
Переключатель 1 = на 1 шаг
Switch2 = на 2 шага
Switch3 = на 3 шага
Switch4 = на 4 шага
Switch5 = на 5 шагов
Переключатель 6 = на 6 шагов
Переключатель 7 = на 7 шагов

Информация о безопасности:

1. Входное напряжение этого контроллера должно соответствовать. Спецификации, другое Высокое напряжение, скорее всего, разрушит его.
2. Никогда Не подключайте два провода непосредственно в случае короткого замыкания.
3. Подводящий провод должен быть подключен правильно в соответствии с цветами, указанными на схеме подключения.
4. Гарантия на этот продукт составляет один год, в этот период заряд, но исключает искусственную ситуацию, когда он поврежден.
