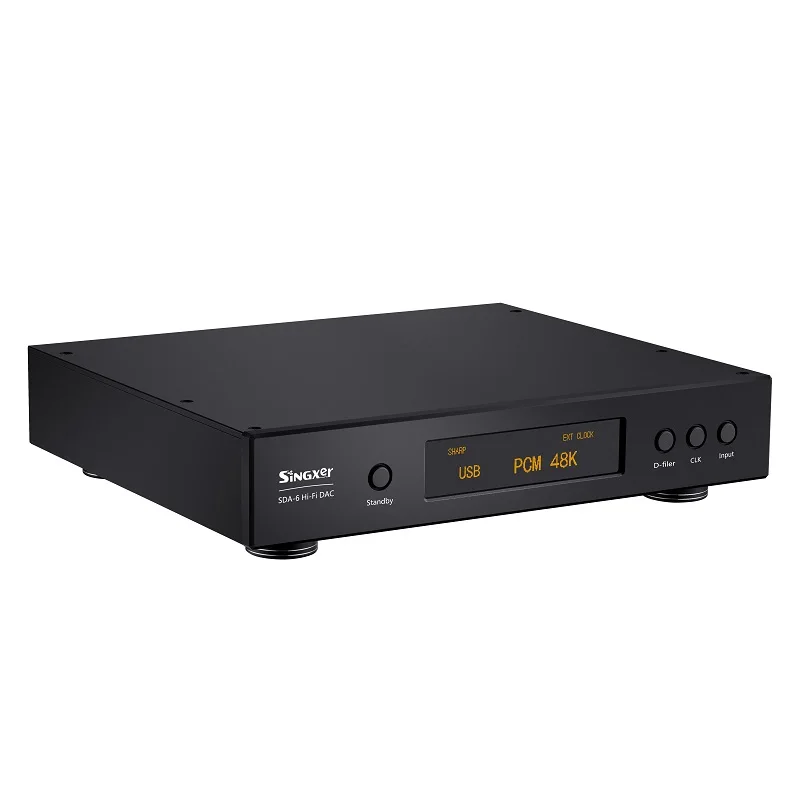

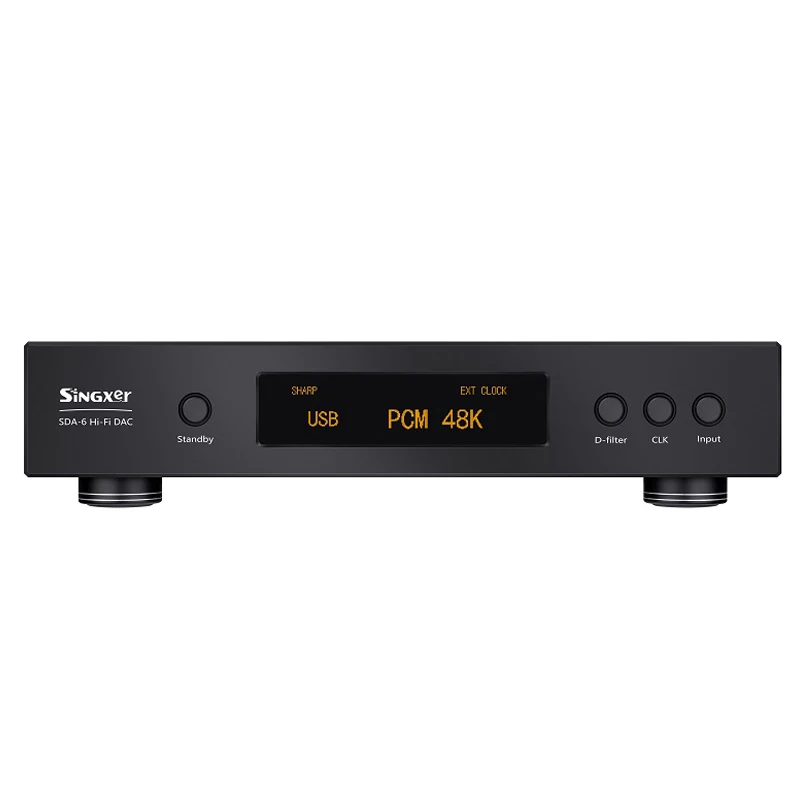

Цифровой аналоговый интерфейсный декодер Singxer SDA-6 HIFI DAC DSD512 AK4499 XMOS XU208 I2S USB NOS PLL |

Характеристики

Singxer SDA-6 HIFI DAC DSD512 AK4499 XMOS XU208 I2S USB NOS PLL Native Direct Solution цифровой аналоговый интерфейс декодер

Особенности:

1. В расширенной версии используются беспетельные отрицательные отзывы с полным прямым током, Дискретная Выходная схема класса А, В usb-элементе используются CCHD-957 фемтосекундные часы, а в аналоговой части используется пленочный конденсатор Mundorf для настройки; немного ослабляет голос, немного более живой.

2.SDA-6-это высокопроизводительный DAC, который принимает XMOS новейший xCORE-200 чип серии XU208 в качестве USB аудио схемы, AKM третьего поколения флагманский DAC: AK4499 как основной цифровой-аналоговый чип преобразования, AK4118 в качестве микросхемы приема цифрового аудио входа, используя STM32 в качестве управляющего ядра, Xilinx в больших масштабах FPGA в качестве часовой системы и цифровой обработки аудиопотока. PCM поддерживает до 384 кГц, DSD использует собственную технологию прямого решения и поддерживает до DSD512.

3. Чип DAC использует AKM в 2019 году последний выпуск AK4499; DSD использует собственный режим прямого решения, цифровой поток DSD без внутреннего цифрового фильтра, работает в режиме NOS, полностью соответствует дизайну HQPlayer.

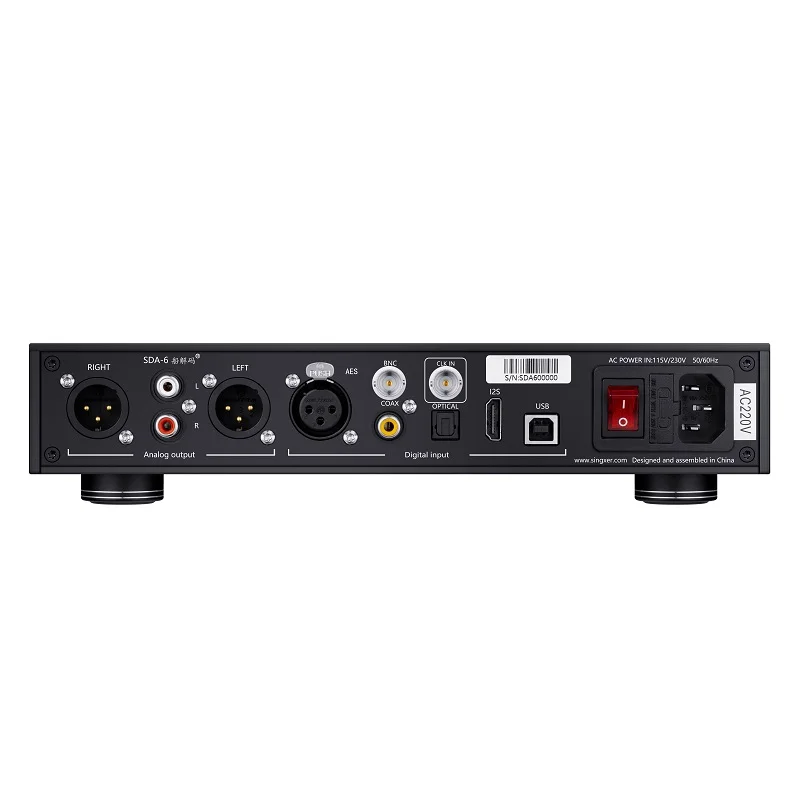

4. Он имеет широкий диапазон входных и выходных интерфейсов, включая Стандартный входной интерфейс USB2.0, SPDIF с коаксиальным BNC и сбалансированным входом AES, HDMI-I2S входной интерфейс, аналоговый выход, включая сбалансированный выход XLR и один выход RCA; И поддержка полного интерфейса для ввода DSD.

5.SDA-6 поддерживает внешний вход часов, где USB поддерживает 10M вход часов и другие интерфейсы поддерживают WCK вход. В режиме USB он также поддерживает переключаемые входные сигналы 50Ω и 75Ω.

6. Самостоятельно разработанная Адаптивная технология тактовой системы, встроенный 4 независимых ультра-низкого дрожания аудио кристалла, для USB части конфигурации femtosecond-level локальной системы часов, стандартная версия кристаллического осциллятора-AS-318B, усовершенствованная версия кристаллического осциллятора-CCHD-957.

7. Высокая производительность цифро-аналоговый Гибридный PLL (фазоблокированная петля), отличная технология синхронизации часов восстановления,
Может значительно фильтровать внешний цифровой входной джиттер вторичного PLL;

8. Он принимает 4-полосная полнобалансный Полный постоянного тока класса дискретной напряжения на выходе, в котором усовершенствованная версия принимает петли-Бесплатная отрицательные отзывы выход;

9. Большая цифровая обработка звукового сигнала FPGA, саморазработанный алгоритм второго поколения, оригинальная технология изоляции многовходного канала,
Для обеспечения чистоты каждого входного сигнала.

10. Встроенный 40 Вт пользовательский тип O трансформатор, выходы 4 независимых электропитания обмотки, до 20 распределенных линий стабилизации напряжения; ссылка на источника питания для AK4499 является недавно разработанный супер низким уровнем шума (от 0,5 УФ-модулируемый сигнал) источника питания системы.

Технические индикаторы:

Частота образцов, поддерживаемая каждым входным интерфейсом:
PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц,
192 кГц, 352,8 кГц, 384 кГц

[Где USB и I2S поддерживают полную частоту дискретизации, максимальная поддержка S/PDIF 192 кГц]

DSD: 2,8 МГц (DSD64) - DoP,native
5,6 МГц (DSD128) - DoP, родной
11,2 МГц (DSD256) - DoP,native
22,5792 МГц (DSD512) - native

[Где USB и I2S поддерживают все форматы DSD, S/PDIF и AES/EBU поддерживает режим DSD64 DOP]

Ширина Бит: до 32 бит по USB и I2S
Максимум 24 бит по S/PDIF

Электрические стандарты для каждого интерфейса:

1, вход USB разъем является стандартным USB-B муфтовый стыковочный переводник USB источника питания Диапазон 4,5 V-5,1 V;

2, интерфейс SPDIF входной стандарт S/PDIF сигнал, входное сопротивление составляет 75Ω, входное сопротивление AES составляет 110Ω;

3. Вход питания 115 В/230 В переменного тока, внутреннее использование 40 Вт изготовленного на заказ трансформатора для источника питания;

4. Вход I2S-это уровень LVDS интерфейса HDMI, совместимый с большинством передних устройств;

Производительность аналогового выхода:

Выходной уровень (0dBFS) :
Комплект: RCA одиночный выход 2,25 V RMS, XLR сбалансированный выход 4,5 V RMS

DSD: RCA одиночный выход 1,8 V RMS, XLR сбалансированный выход 3,6 V RMS

Выходное сопротивление: 22 Ом (RCA с одним концом)/45 Ом (баланс XLR)

Частотная характеристика: 20-20 кГц +/-0,1 дБ
SNR: 131дб (20-22 кГц)

Характеристики искажений: THD + N (1 кГц, 0 dBFS)0.00012% (- 118 дБ) при fs = 44,1 кГц (PCM, 20 Гц-22 кГц)

Динамический отклик (1 кГц,-60 дбф) 131 дБ (20 Гц-22 кГц)

Разделение левого и правого каналов> 130 дБ @ 1 кГц

Посылка с размерами и упаковкой:

Длина, ширина и высота изделия: 262 мм * 220 мм * 46 мм, В комплект не входит высота стопы и выступающая часть соединителя сзади.

Вес брутто: около 2,7 кг

Длина, ширина и высота картонной упаковки: 330 мм * 310 мм * 110 мм.

Вес упаковки: 3,6 кг

Аксессуары: USB кабель * 1
Шнур питания * 1
Инфракрасный пульт дистанционного управления * 1
