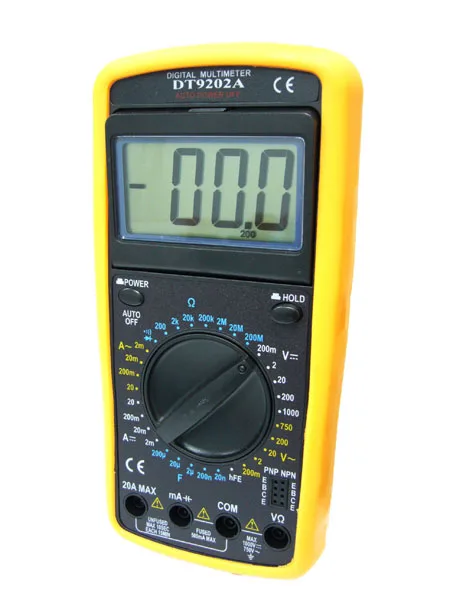

Мультиметр OT-INM27 (DT9202A) (У)

Характеристики

Точность базового постоянного тока ±0.5%.
Измерение емкости от 1 пФ до 20 мкФ, автоматическое обнуление.
Измерение сопротивления от 0.1 Ом до 200 МОм.
Индикация неправильно проводимого измерения.
Максимальное значение на дисплее 1999 (3 1/2 знака)
Максимальное напряжение гнезда “СОМ” 50 В (постоянное ).
Точность гарантирована при температурах измерения 23ºС±5ºС.
Диапазон температур: рабочая температура 0ºС - 40ºС
температура хранения -10ºС - 50ºС
Питание: батарейка 9 В.
Если батарейка “садится”, в левом нижнем углу дисплея появляется символ
Размер : 186х86х41 мм.
Вес: примерно 318 г, вместе с батарейкой.
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 мВ 100 мкВ
2 В ± 0.5% 1 мВ
20 В 10 мВ
200 В 100 мВ
1000 В ± 0.8 % 1 В
Входной импеданс: 10 МОм для всех диапазонов
Защита от перегрузки: 1000 В постоянного напряжения для всех диапазонов. (Кроме
диапазона 200 мВ, здесь напряжение не должно превышать 250 В).
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 мВ ± 1.2% 100 мкВ
2 В ± 0.8% 1 мВ
20 В 10 мВ
200 В 100 мВ
750 В ± 1.2 % 1 В
Входной импеданс: 10 МОм для всех диапазонов.
Диапазон частот: от 40 Гц до 400 Гц (за исключением диапазона 200 В и 750 В, здесь
частота не должна превышать 100 Гц)
Защита от перегрузки: 750 В среднеквадратичное значение или 1000 В пиковое.
ПОСТОЯННЫЙ ТОК
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
2 мА ± 0.8 % 1 мкА
20 мА ± 1.2 % 10 мкА
200 мА 100 мкА
20 А ± 2 % 10 мА
Защита от перегрузки: предохранитель 0.2 А/250 В (кроме диапазона 20 А)
Максимальный входной ток: 10 А (20А не дольше 10сек.)
ПЕРЕМЕННЫЙ ТОК
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
2м А ± 1 % 1 мкА
20 мА 10 мкА
200 мА ± 1.8 % 100 мкА
20 А ± 3 % 10 мА
Защита от перегрузки: предохранитель 200 мА/250 В (в диапазоне 20 А предохранителя
нет)
Диапазон частот: от 40 Гц до 400 Гц.
Максимальный входной ток: 10 А, (20 А не более 10 сек.)
Показание: Среднеквадратичное значение.
СОПРОТИВЛЕНИЕ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 Ом ± 0.8 % 0.1 Ом
2 кОм ± 0.8 % 1 Ом
20 кОм 10 Ом
200 кОм 100 Ом
2 МОм 1 кОм
20 МОм ± 1 % 10 кОм
200 МОм ± 5 % 100 кОм
Напряжение разомкнутой цепи 1В.
ЕМКОСТЬ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
20 нф 10 пф
200 нф ±2. 5 % 100 пф
2 мкф 1 нф
20 мкф 10 нф
Частота измерений: 400 Гц
ТЕСТИРОВАНИЕ ДИОДОВ И “ПРОЗВАНИВАНИЕ”
ДИАПАЗОН
-|>|- Постоянный ток ~1мА обратное постоянное напряжение ~ 3 В
о))) Встроенный зуммер Напряжение подает сигнал, если разомкнутой цепи:
сопротивление < 30 Ом 3 В
ТЕСТИРОВАНИЕ ТРАНЗИСТОРОВ
ДИАПАЗОН ПОКАЗАНИЕ УСЛОВИЯ
hFE измерение hFE Ток базы - для транзисторов типа 10 мА, PNP и NPN, диапазон Uce =
3 В 0-100b
