Характеристики
Характеристики:Номер модели: MTSVESC7.5RПостоянный ток: 50AТок разрыва: 100AВходное напряжение: 15 В-75 в; Lipo 4-18 сАппаратная версия: на основе VESC 7,5 высокого напряженияПрошивка: ОбновляемаяКонденсаторы:4 шт. 330 мкФ 80VBEC:5V/1.5A

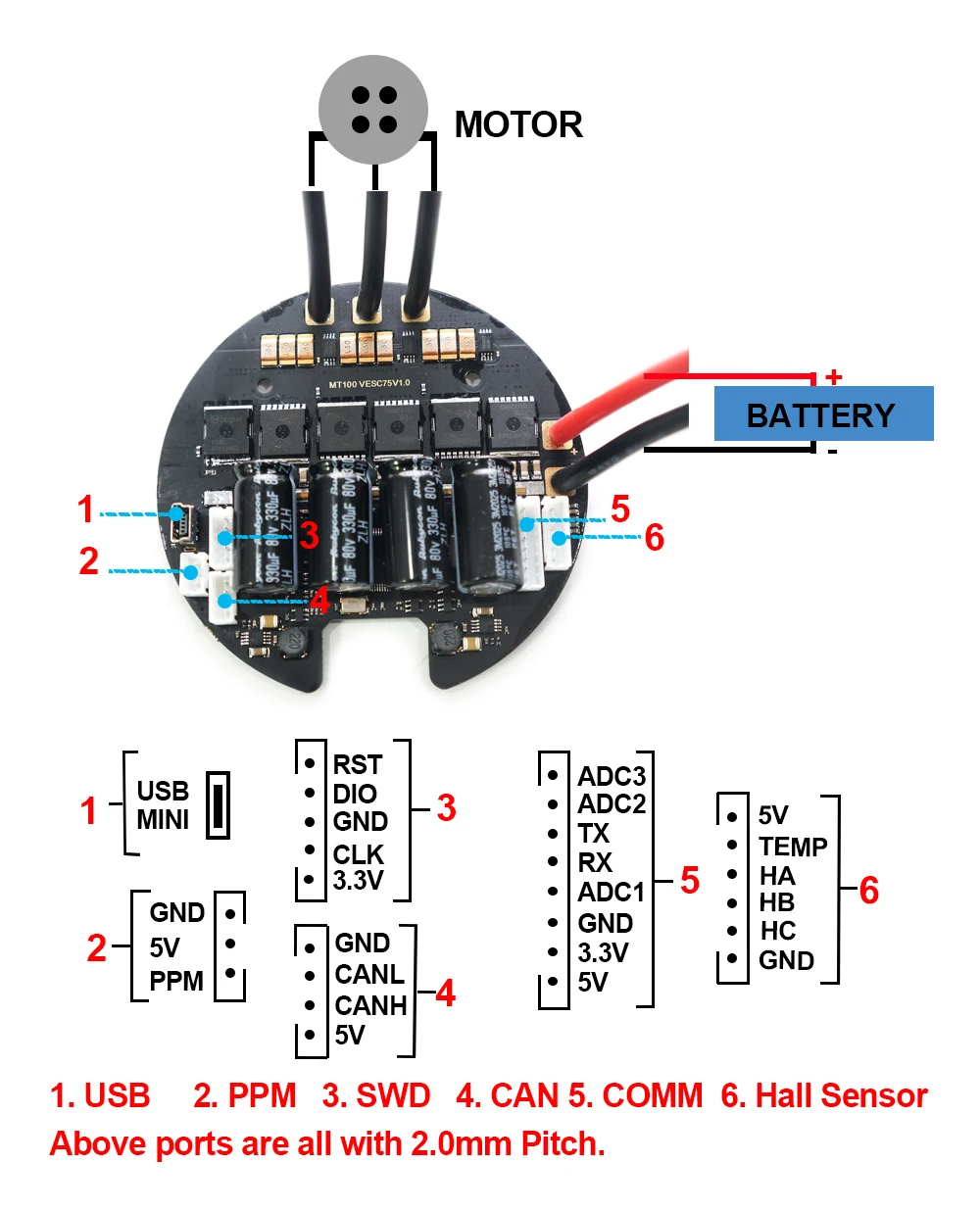

Определение порта: 1. Usb-порт для программирования;2. Порт PPM для подключения приемопередатчиков PPM;3. SWD порт для получения прямого доступа к чипсету. Диагностика, отладка и данные в реальном времени;4. Может использоваться для связи с другими устройствами и массивами VESC;5. COMM порт для различных видов других способов связи, таких как I2C, ADC, Uart, вы можете использоватьArduino или Raspberry Pi для управления VESC!6. Порт датчика для датчика Холла двигателя s (ABI, Hall, магнитные точные кодеры).

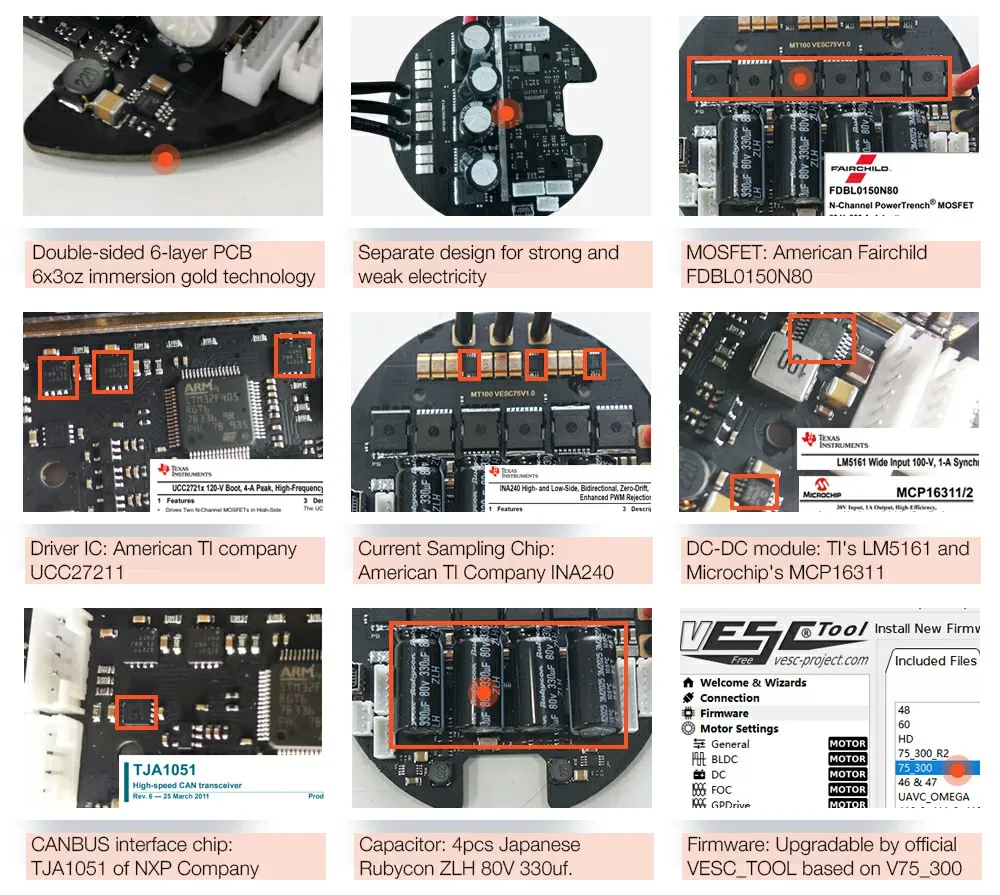

Основные компоненты и преимущества:1. Схема PCB, размер и тепловыделениеОн принимает двухсторонняя печатная плата 6 слоев с Разводка платы и отдельная конструкция для сильная и слабая электричества. Производственный процесс-6x3oz immersion gold.Увеличьте площадь меди MOS, чтобы облегчить отведение тепла, и в то же время путем добавления через отверстия для проведения тепла, тепло переносится с металлической нижней поверхности MOS на заднюю поверхность печатной платы и на теплоотвод. По сравнению с традиционным тепловыделением с поверхности смолы MOS, тепловое сопротивление ниже, и это способствует работе в замкнутых пространствах.2. MOSFET: American Fairchild FDBL0150N80 ( Fairchild, который был приобретен на полупроводнике).3. Драйвер IC: американская компания TI uc27211.Этот чип также используется на MTSVESC7.5H 300A 85V VESC. На 7,5 H, водитель IC дисков четыре параллельных MOS без какого-либо давления; В то время как на 7.5R, это только диски один, который является еще более бесстрашный.4. Текущий высокоскоростной чип выборки: американская компания TI INA240. Он может сделать выборку тока более быстрой и точной, и имеет хорошее улучшение на FOC и функции защиты от перегрузки по току.5. DC-DC модуль:Первый этап DC-DC использует TI LM5161 для преобразования основного напряжения питания в 12 В;Второй уровень DC-DC использует микрочип для MCP16311 для преобразования 12V постоянного тока до 3,3 V и 5V.Ток двухступенчатый напряжение конверсионный чип-1A. Учитывая, что внутренняя цепь требует 100 мА, внешний выходной ток контролируется в пределах 900 мА.6. Микросхема интерфейса CANBUS: TJA1051 компании NXP.7. Конденсатор с алюминиевой крышкой: 4 шт. японский Rubycon ZLH 80V 330 мкФ.8. Кодировщик: Этот ESC не интегрирует чип кодировщика AS5047. При необходимости, пожалуйста, приобретите панель кодировщика отдельно.9. Стандарт прошивки: VESCTOOL автоматически распознает Этот ESC как 7.5_300. Эту прошивку можно использовать.
