Характеристики

Примечание:

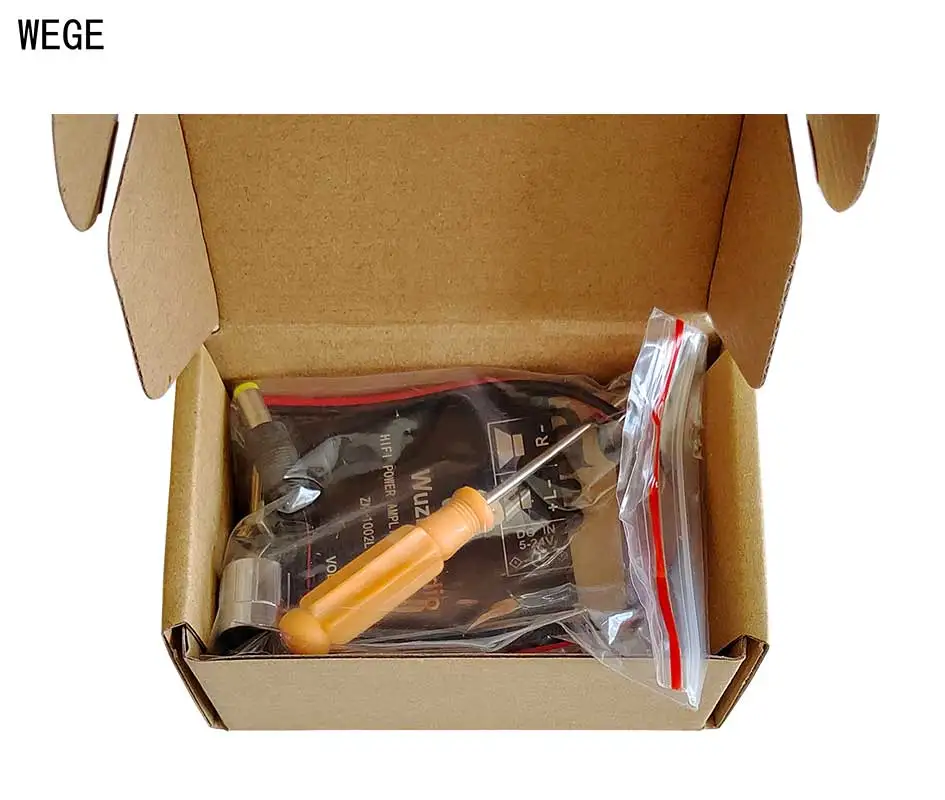

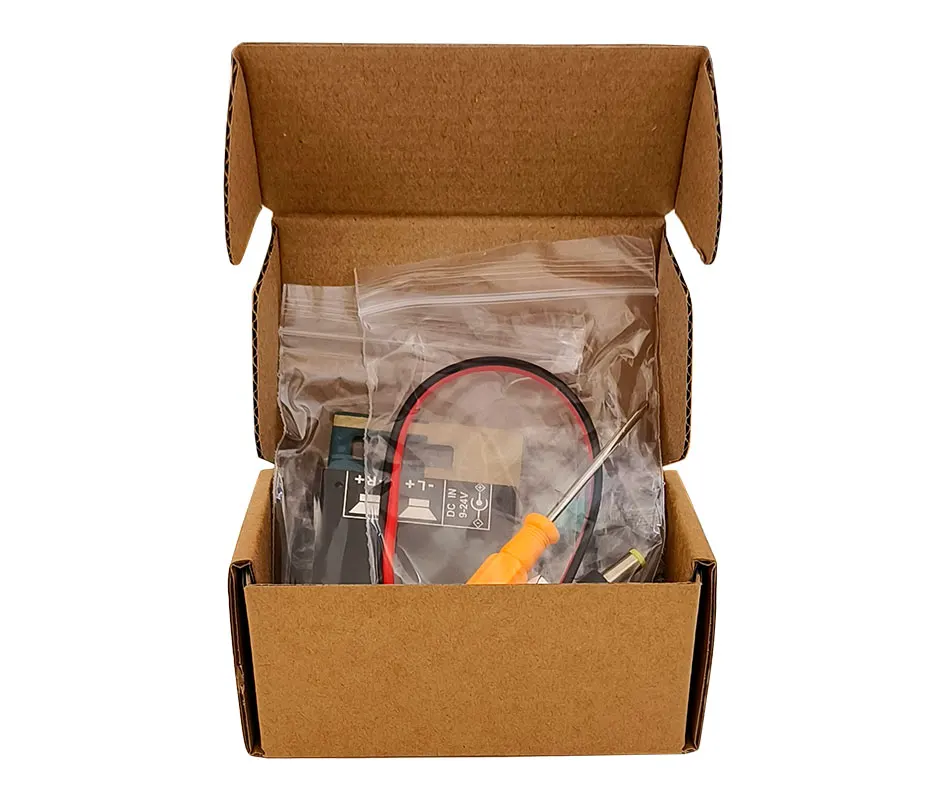

Он должен быть собран самостоятельно, и посылка материала дана отверткой.

Подходящим источником питания для продукта является источник питания постоянного тока, а источник питания переменного тока не допускается!

Цвет реального товара может быть s светильник ly отличается от изображения из-за различия в светильник, угол и съемочного оборудования.

Размер изделия измеряется вручную. Пожалуйста, допускайте небольшое отклонение в данных измерений и убедитесь, что вы не возражаете.

Совет: чтобы иметь достаточно выходной мощности, если аудиовход достаточно, а напряжение/ток питания достаточно. Напряжение источника питания выше, а относительная мощность будет больше. Динамики с различными характеристиками будут иметь различную выходную мощность. В чехол достаточно напряжения и тока, чем больше Ом рога, тем меньше относительная Мощность звука. Пожалуйста, обратите внимание!

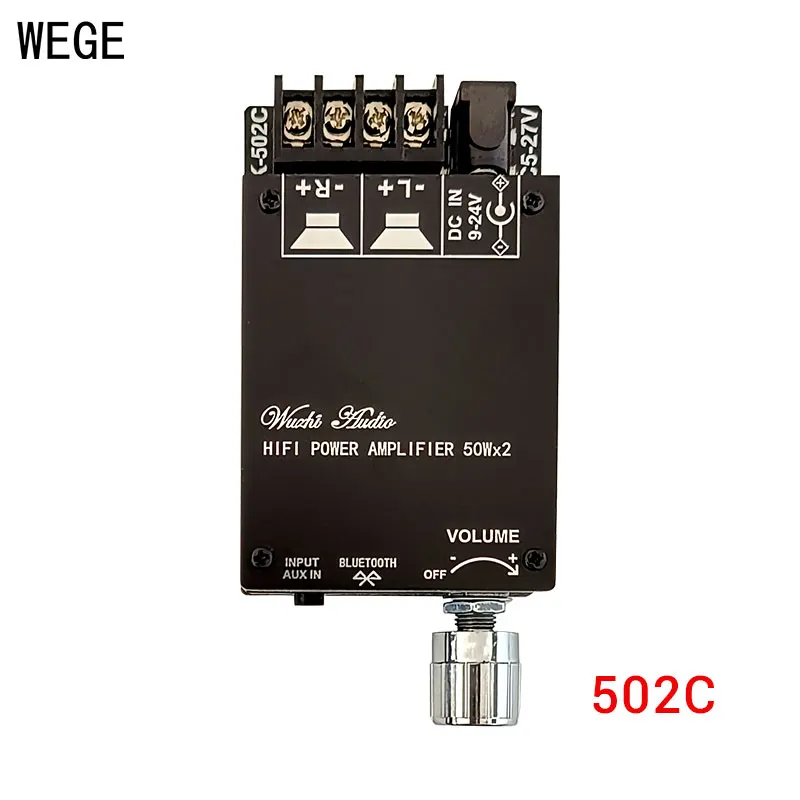

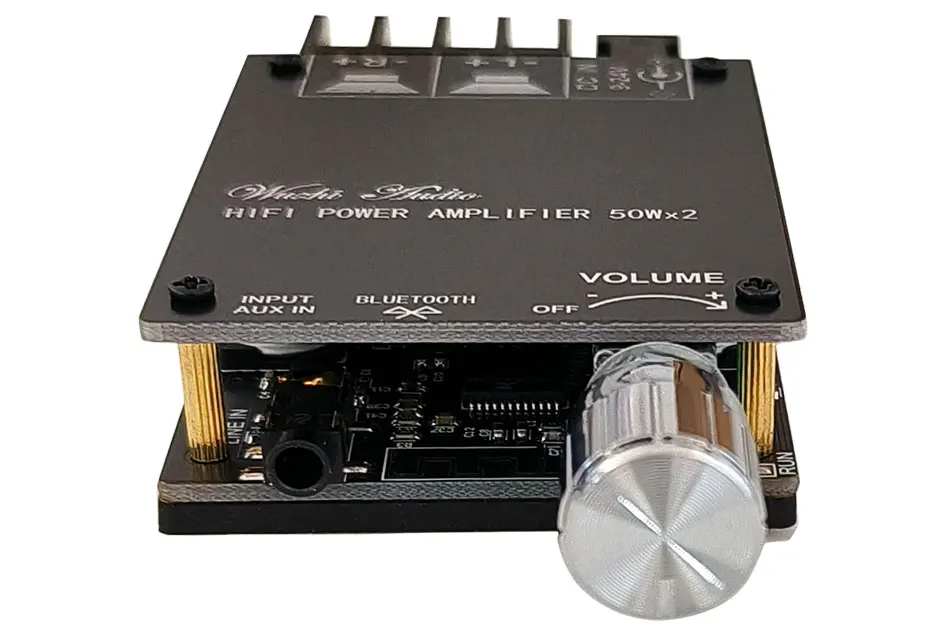

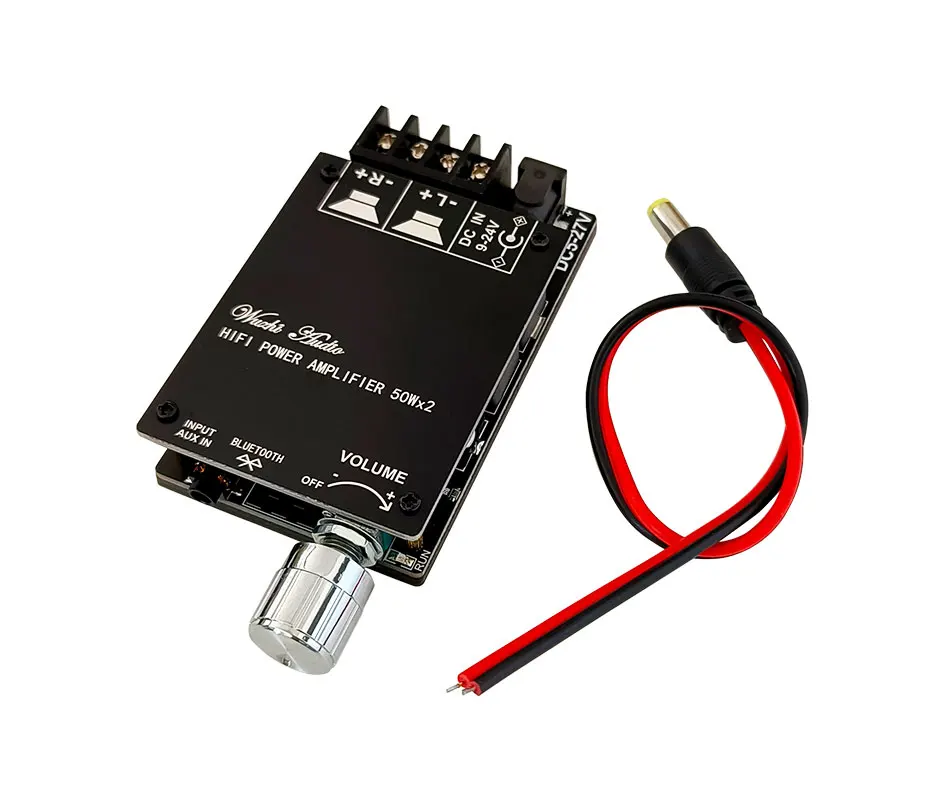

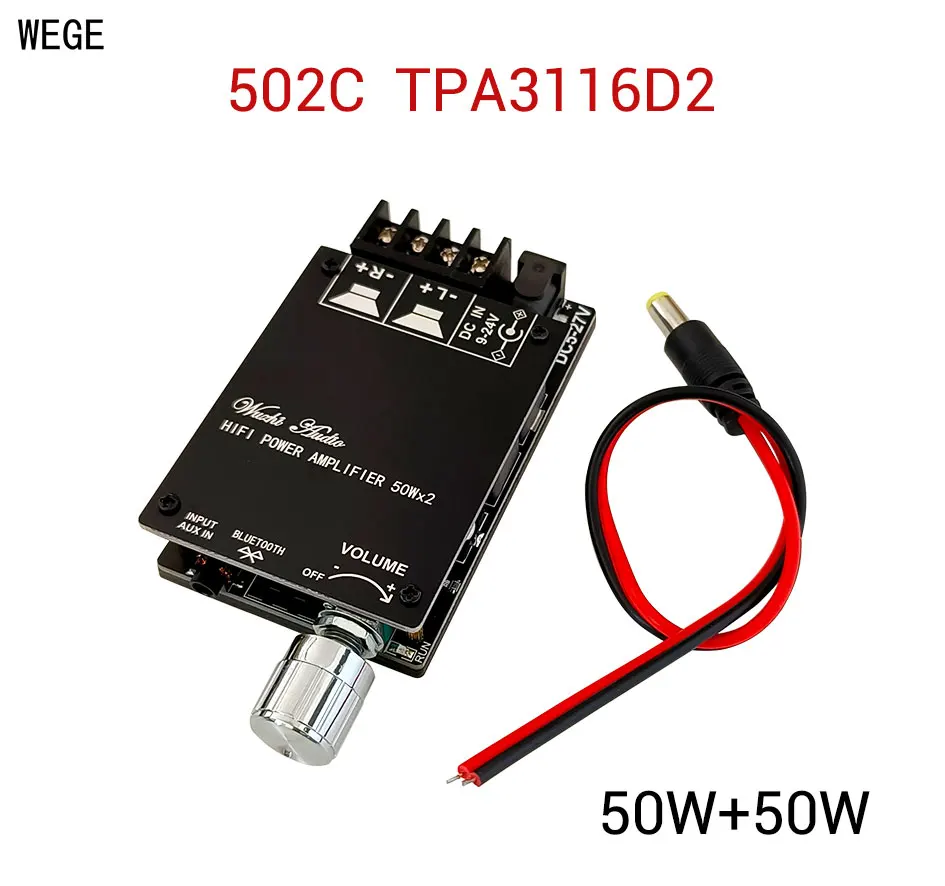

Модель:ZK-502C

Бренд: Wuzhi Audio

Название продукта: двухканальный TPA3116 HIFI с фильтром 2x50 Вт BT 5,0 цифровой усилитель мощности

Модель изделия: ZK-502C

Чип-решение: TPA3116D2

С фильтром или без: Да (фильтруемый звук более округлый и чистый)

Адаптация напряжения питания: DC5 ~ 27 в (опционально 9 В/12 В/15 в 18В/24 В адаптер, высокая мощность рекомендуется высокое напряжение)

Адаптер динамика: 30 Вт ~ 200 Вт, 4ом, 8ом

Выходная мощность: 50 Вт * 2

Аудио вход: BT , AUX

Количество каналов: левый и правый стерео (стерео)

Версия BT: 5,0

BT дальность передачи: 15 метров (без окклюзии)

Выходное сопротивление: 4 ~ 16 Ом динамик

Механизм защиты: Перенапряжение, напряжение под напряжением, перегрев, обнаружение постоянного тока, защита от короткого замыкания

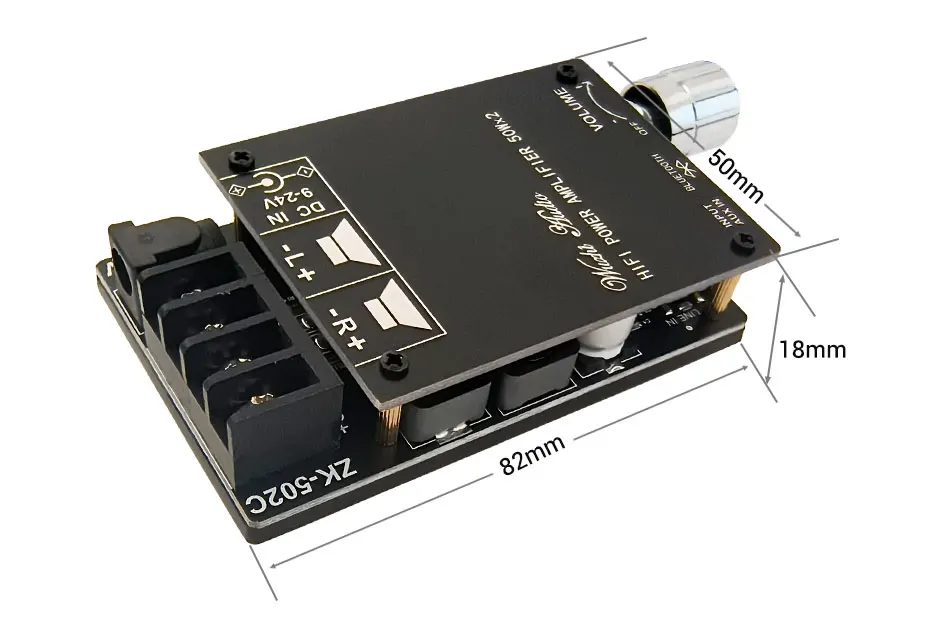

Размер изделия: 82*50*18 мм

Вес посылка: около 111 г

Напряжение источника питания:

12 В ------ 8 Ом динамик/12 Вт (левый канал) + 12 Вт (правый канал), 4 Ом динамик/20 Вт + 20 Вт

15 в ------ 8 Ом/18 + 18 Вт, 4 Ом/более 30 + 30 Вт

19 в ------ 8 Ом/32 + 32 Вт, 4 Ом/больше 45 + 45 Вт

24 В ------ 8 Ом/38 + 38 Вт, 4 Ом/больше 55 + 55 Вт

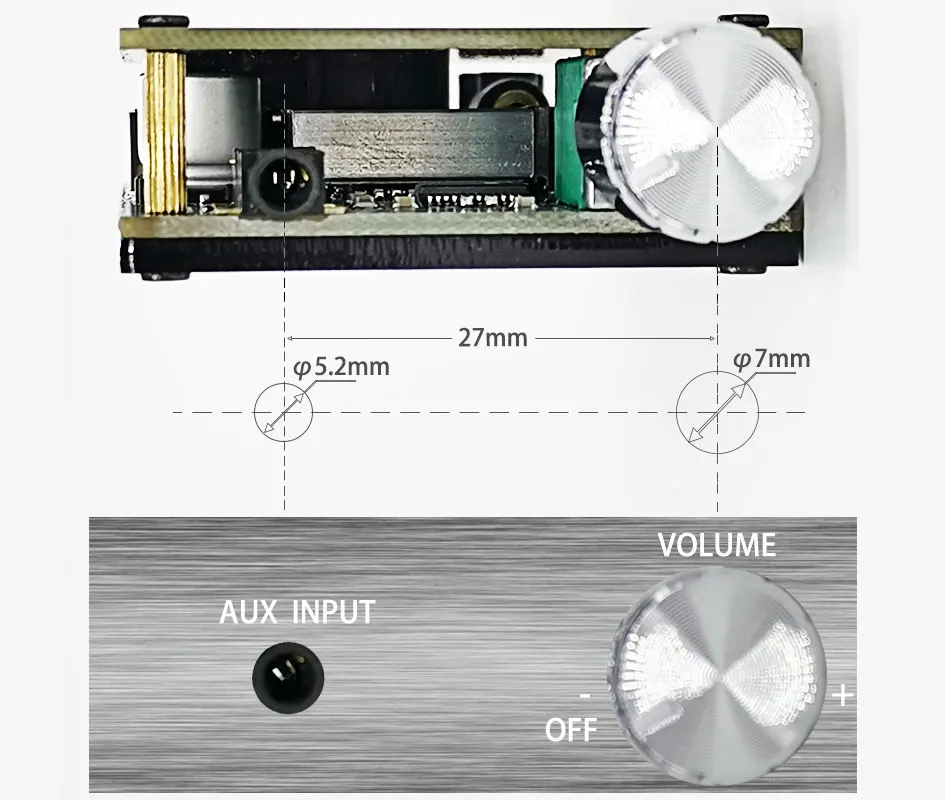

Обратите внимание на металлический корпус, чтобы вывести антенну BT.

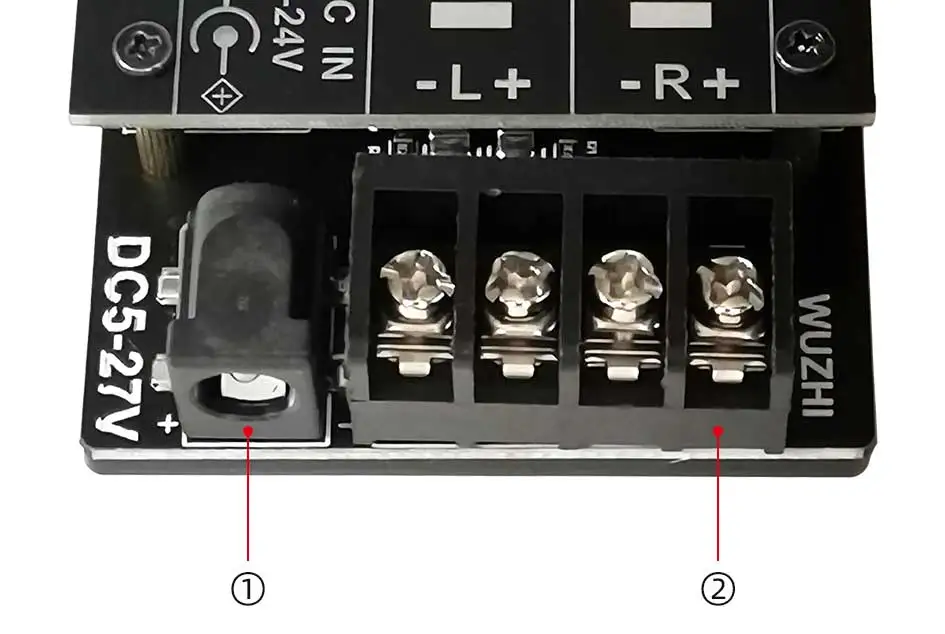

①Вся медная штепсельная вилка постоянного тока, контактная точка не является горячей.

②Высококлассные клеммы для забора, легко провода, не повредить линию, прилегающие провода не легко короткого замыкания.

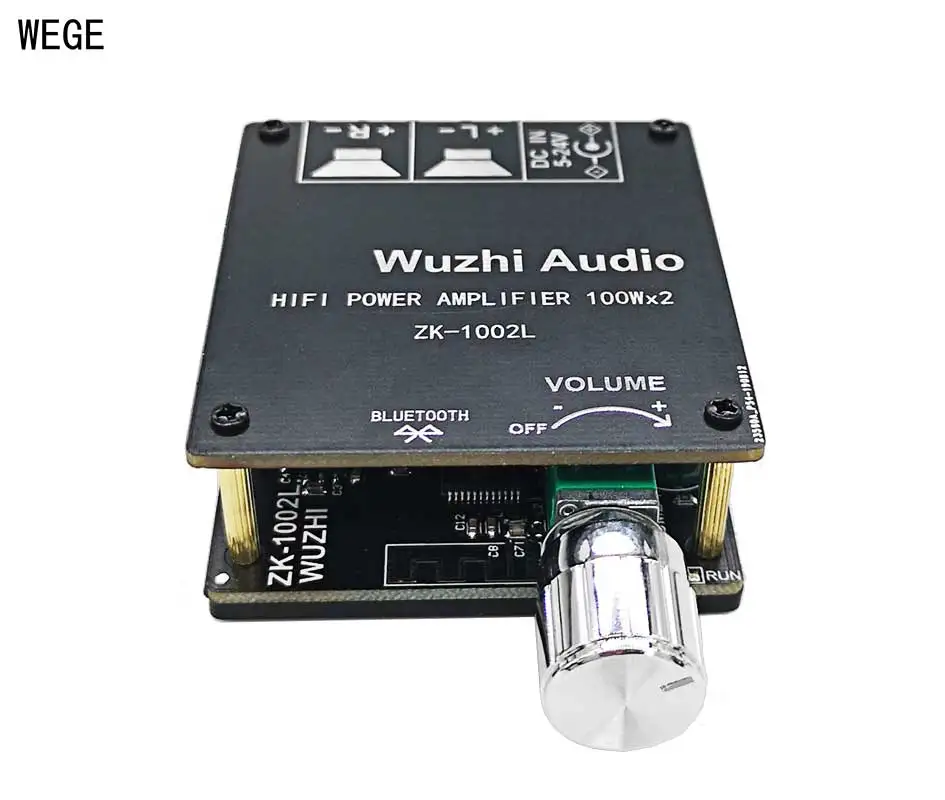

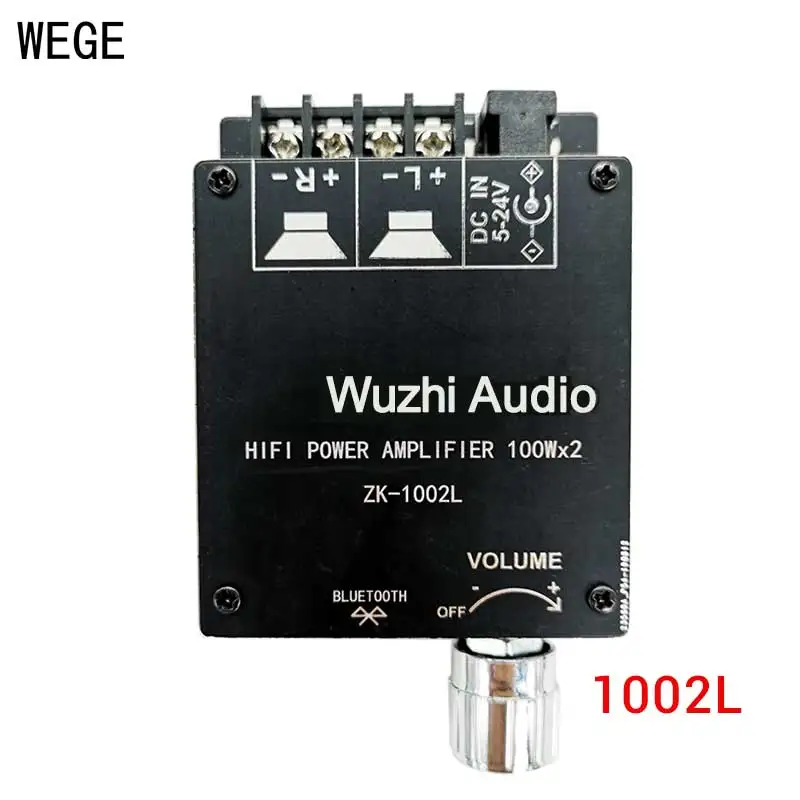

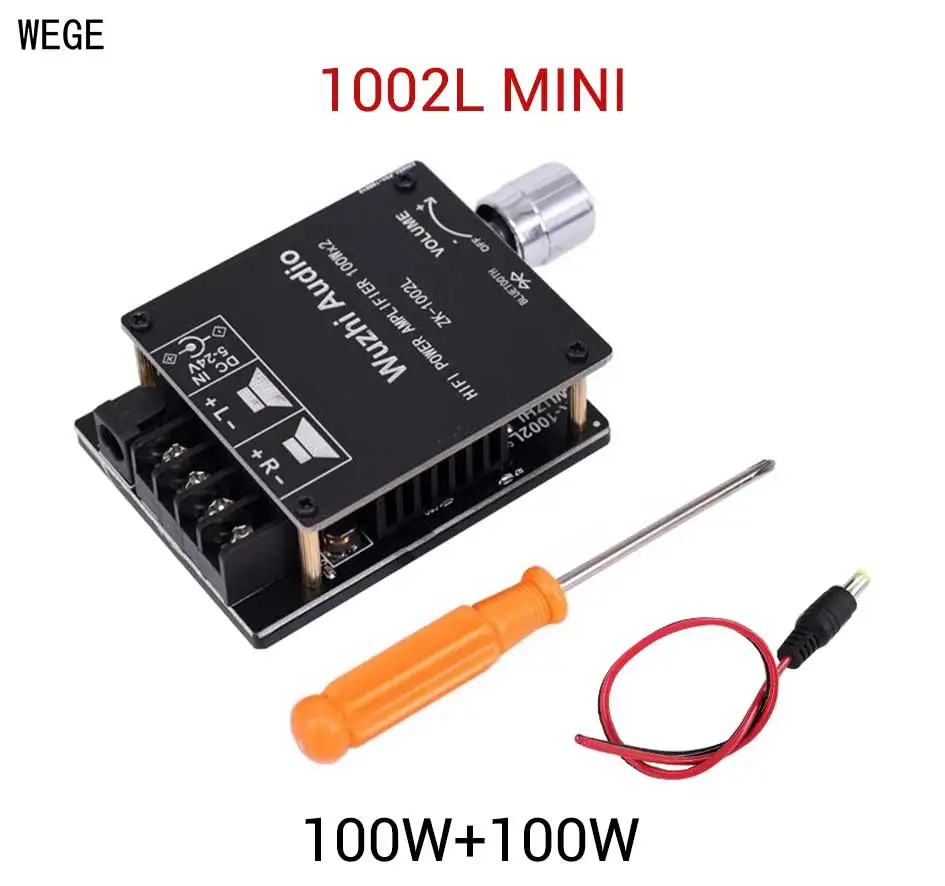

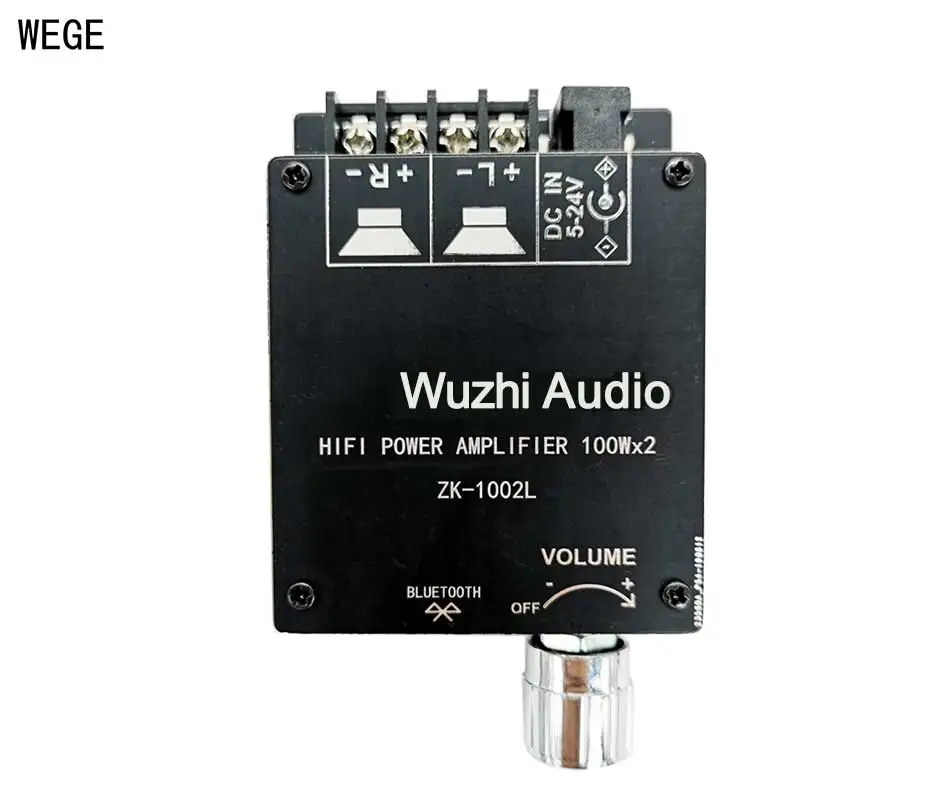

Модель:ZK-1002L

Бренд: Wuzhi Audio

Название продукта: мини с фильтром 2x100 Вт BT цифровой усилитель мощности

Модель изделия: ZK-1002L

Чип-решение: китайский чип

С фильтром или без: Да

Адаптация напряжения питания: DC5 ~ 24 В (опционально 9 В/12 В/15 в 18В/24 В адаптер, высокая мощность рекомендуется высокое напряжение)

Адаптер динамика: 50 Вт ~ 300 Вт, 4Ω ~ 8Ω

Количество каналов: левый и правый стерео (стерео)

Версия BT: 5,0

BT дальность передачи: 15 метров (без окклюзии)

Механизм защиты: перегрев, защита от короткого замыкания

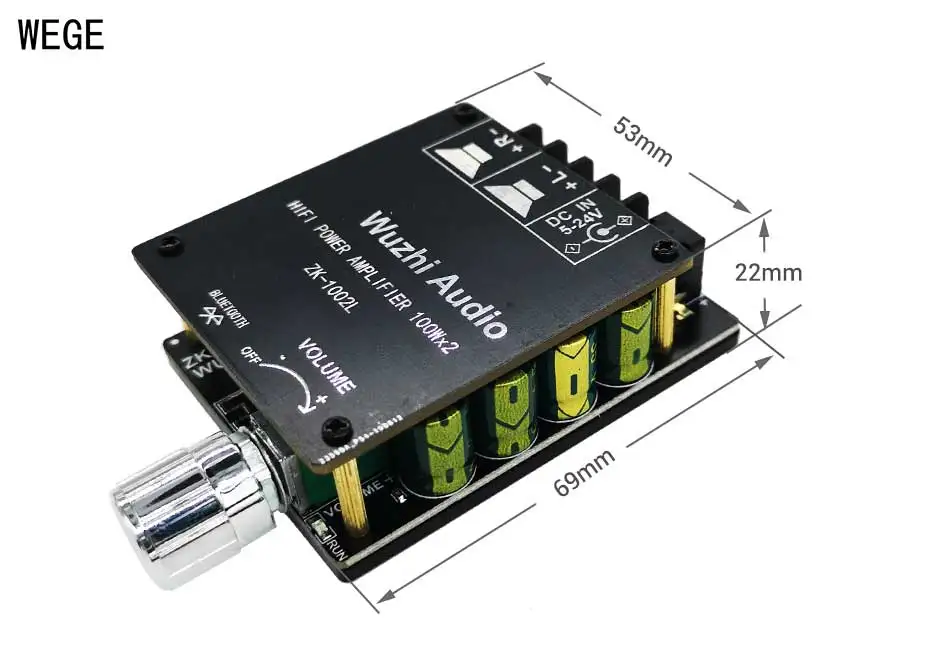

Размер изделия: 69 мм * 53 мм * 22 мм

Посылка Вес: около 124 г

Напряжение источника питания:

12 В ------ 8 Ом динамик/24 Вт (левый канал) + 24 Вт (правый канал), 4 Ом динамик/40 Вт + 40 Вт

15 в ------ 8 Ом/32 Вт + 32 Вт, 4 Ом/больше 60 Вт + 60 Вт

19 в ------ 8 Ом/64 Вт + 64 Вт, 4 Ом/больше 80 Вт + 80 Вт

24 В ------ 8 Ом/72 Вт + 72 Вт, 4 Ом/более 100 Вт + 100 Вт

①4*470 мкФ фильтрующий конденсатор

②36 мм * 25 мм * 10 мм теплоотвод

③Регулятор громкости потенциометра

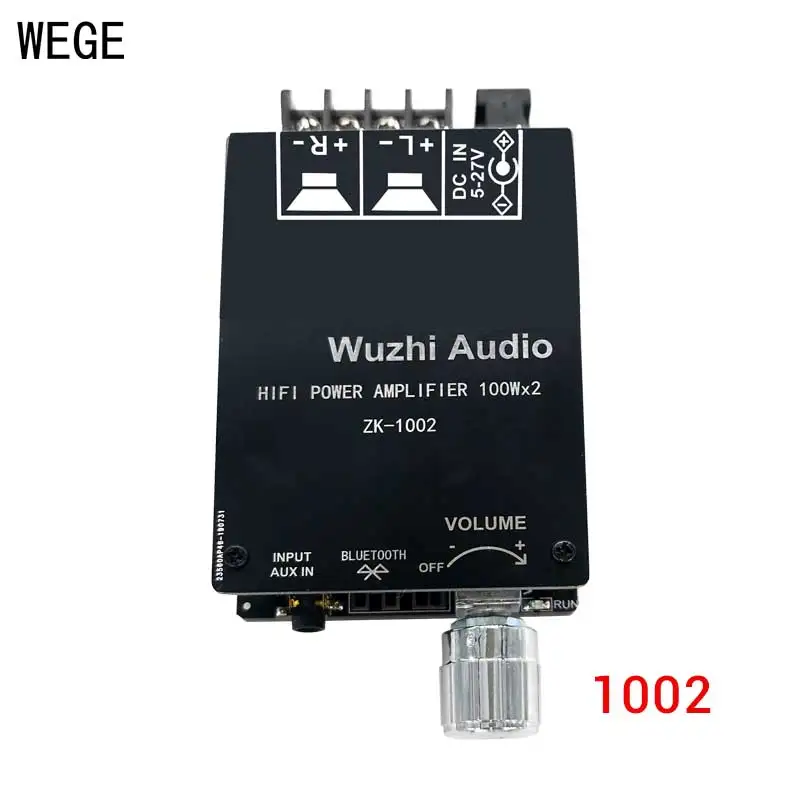

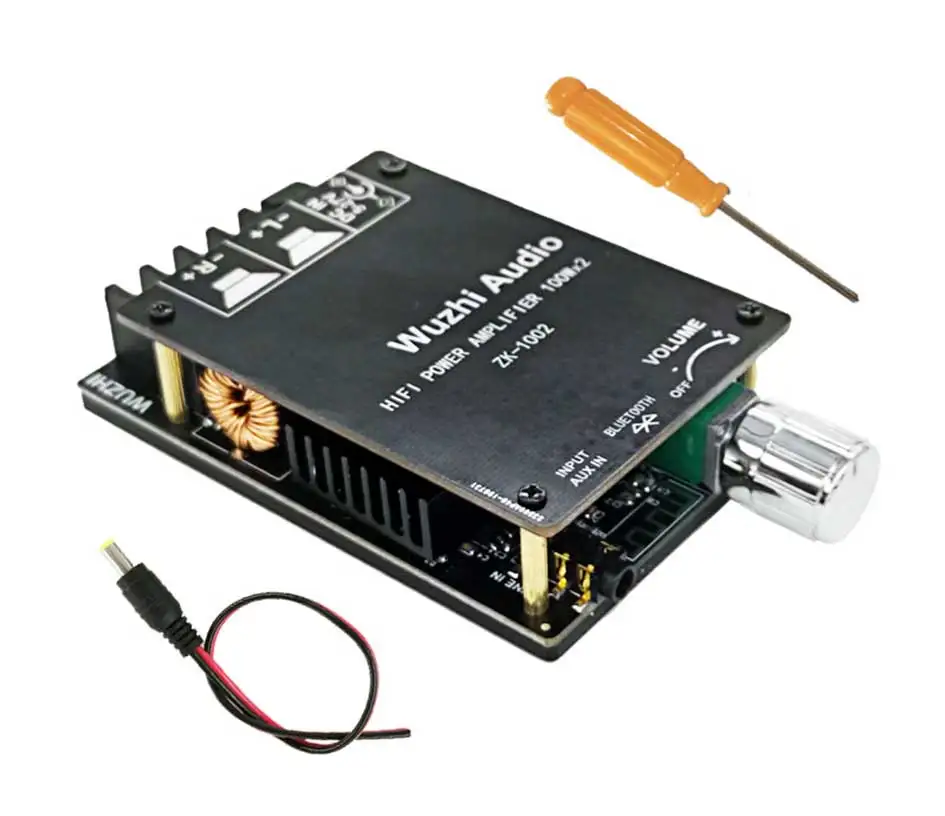

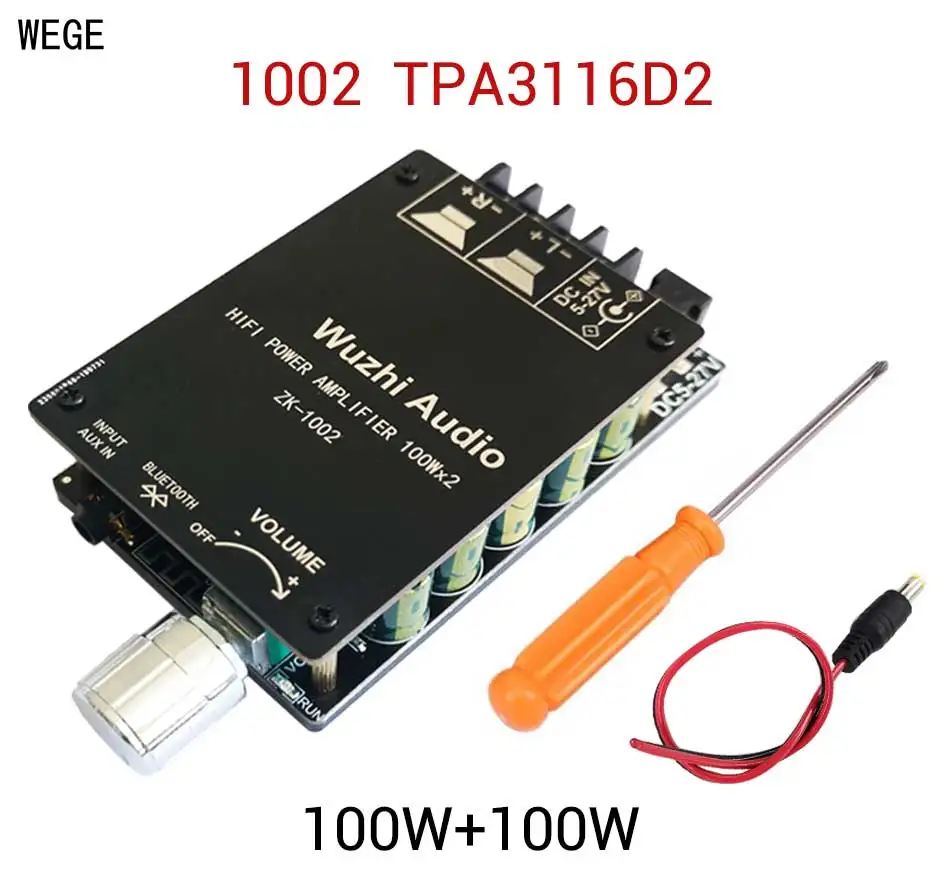

Модель:ZK-1002

Бренд: Wuzhi Audio

Название продукта: двухканальный TPA3116 HIFI с фильтром 2x100 Вт BT 5,0 усилитель мощности

Модель изделия: ZK-1002

Чип-решение: TPA3116D2 (с подавлением помех AM)

С фильтром или без: Да (фильтруемый звук более округлый и чистый)

Адаптация напряжения питания: DC5 ~ 27 в (опционально 9 В/12 В/15 в 18В/24 В адаптер, высокая мощность рекомендуется высокое напряжение)

Выходное сопротивление: 4 ~ 16 Ом динамик

Выходная мощность: 100 Вт * 2

Аудио вход: BT, AUX

Адаптер динамика: 50 Вт ~ 300 Вт, 4Ω ~ 8Ω

Количество каналов: левый и правый стерео (стерео)

Версия BT: 5,0

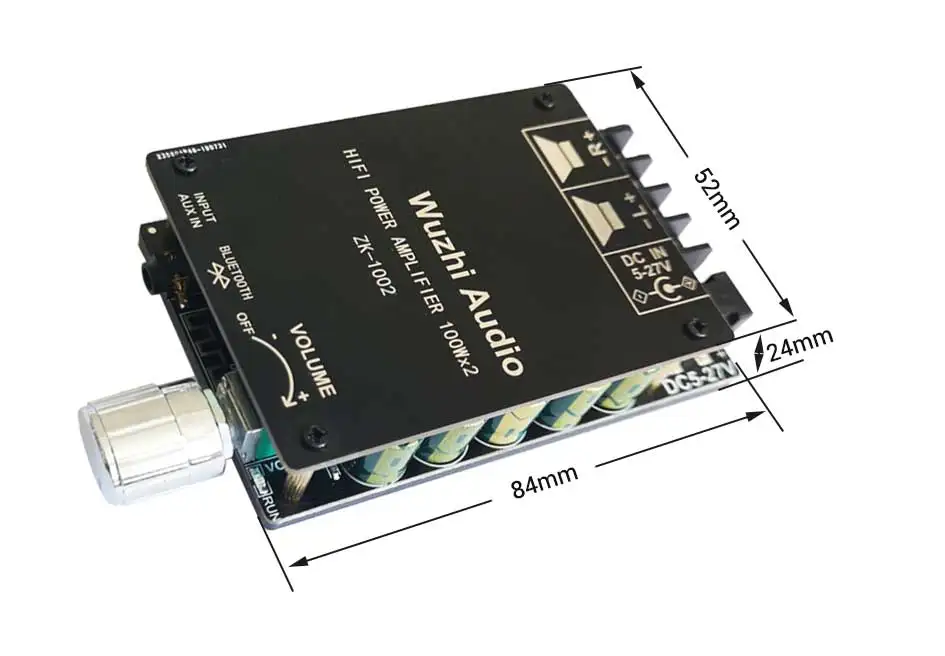

Размер изделия: 84*52*24 мм

Вес посылка: около 130 г

BT дальность передачи: 15 метров (без окклюзии)

Механизм защиты: Перенапряжение, понижение напряжения, перегрев, обнаружение постоянного тока, защита от короткого замыкания

Напряжение источника питания:

12 В ------ 8 Ом динамик/24 Вт (левый канал) + 24 Вт (правый канал), 4 Ом/40 Вт + 40 Вт

15 в ------ 8 Ом/36 Вт + 36 Вт, 4 Ом/больше 60 Вт + 60 Вт

19 в ------ 8 Ом/64 Вт + 64 Вт, 4 Ом/больше 90 Вт + 90 Вт

24 В ------ 8 Ом/76 Вт + 76 Вт, 4 Ом/больше 110 Вт + 110 Вт

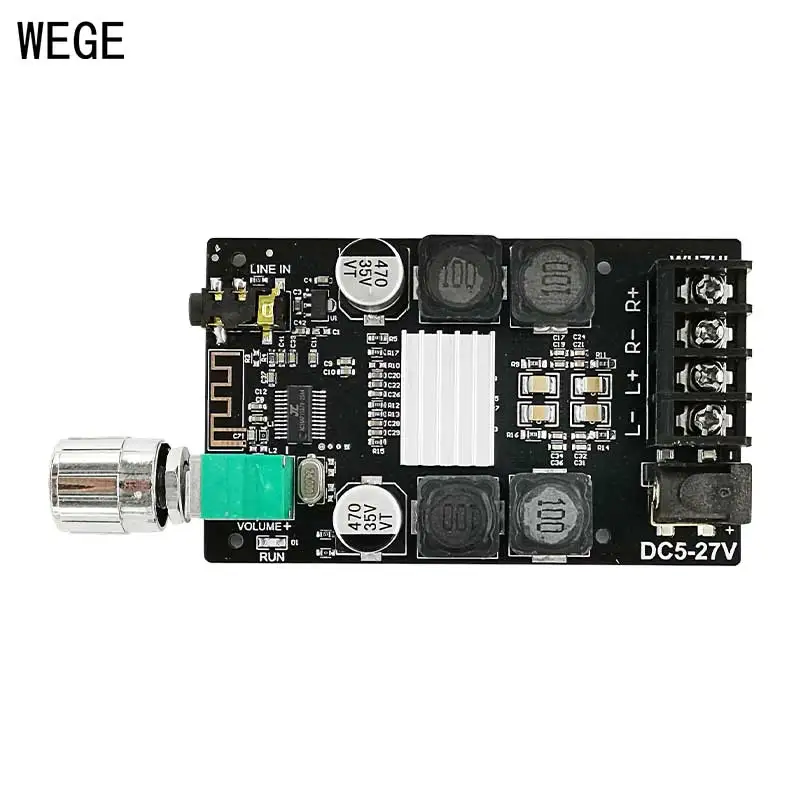

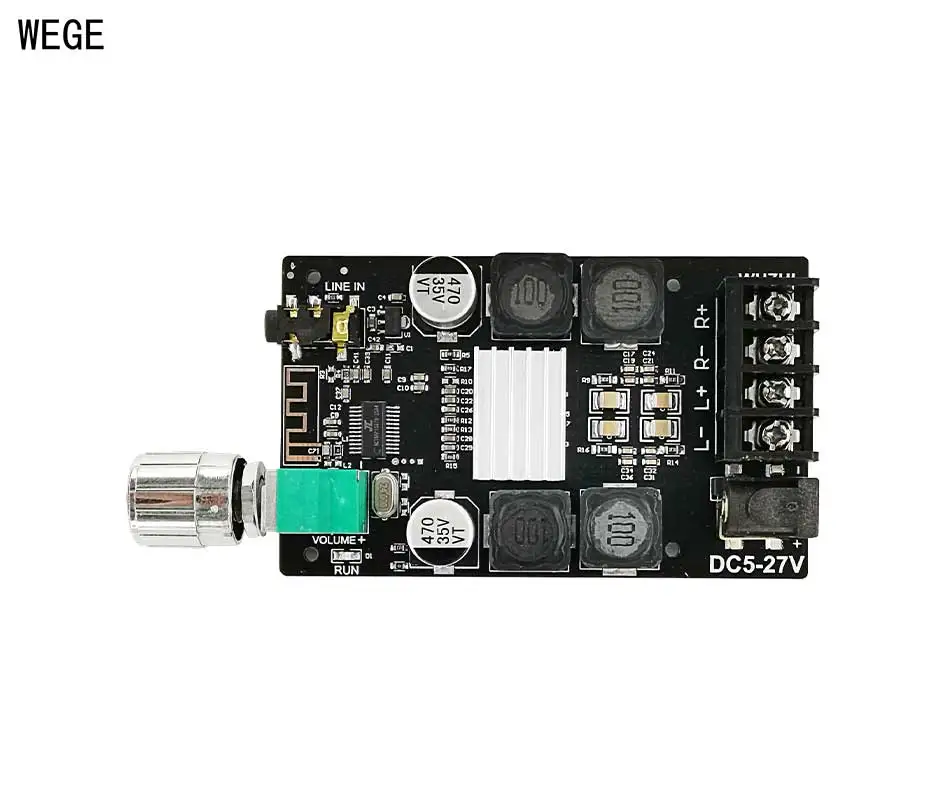

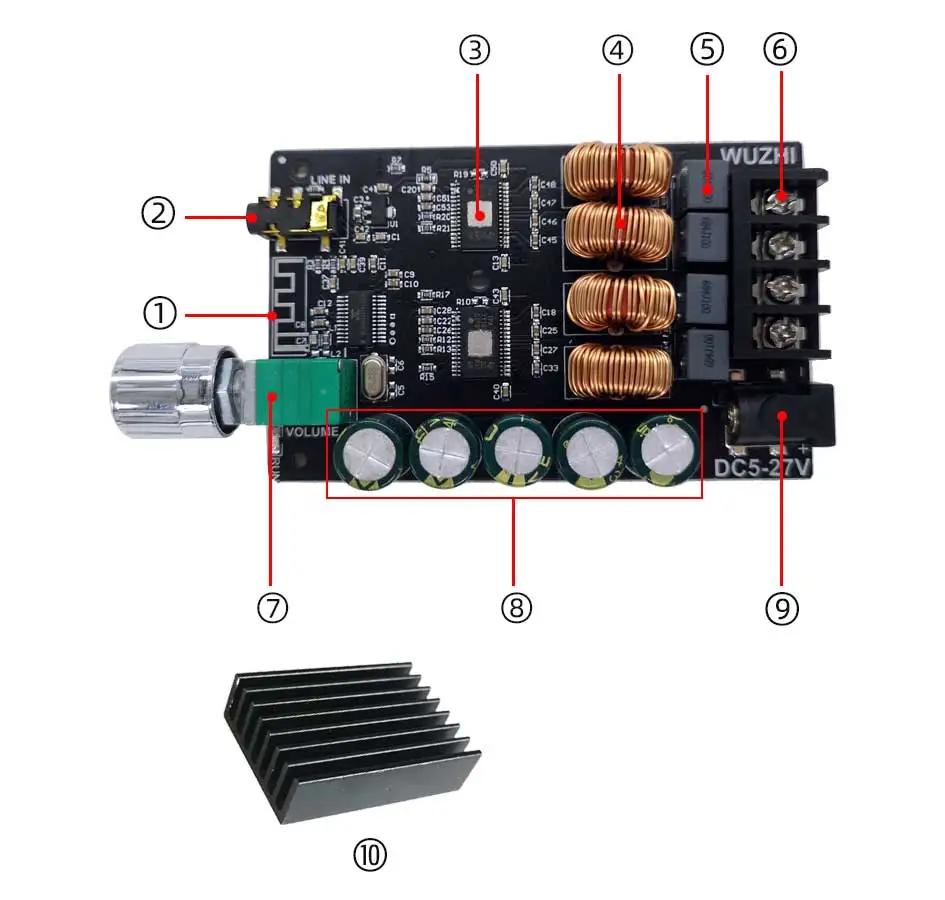

①BT5.0

②AUX

③TPA3116: Низкая потеря

④Красно-серый индуктивность кольца: Низкая потеря, высокая пропускная способность

⑤Емкость пленки: Низкая потеря, высокая пропускная способность

⑥Аудиовыход

⑦ Световой индикаторОбъем

⑧Фильтр конденсатора Массив: Большая емкость Низкая пульсация

⑨Вход питания (5,5x2,1 DC штекер)

⑩36 мм * 25 мм * 10 мм теплоотвод

Ответы на вопросы:

1. Как выбрать источник питания?

Источник питания платы имеет ключевое значение. Чем выше напряжение, тем больше ток, тем больше выходная мощность, если у вас только 12 в 1 А, это может переносить 3-4 дюймовые динамики. Если вы старше 19 в 5А, без проблем 8-10 дюймов, мощность должна быть высоко оценена. Если напряжение слишком низкое, звук легко вызовет искажение После усиления. Если ток слишком низкий, чтобы носить динамик, напряжение будет снижено, и работа будет ненормальной или качество звука будет плохим.

Рекомендуется использовать источник питания 18V19V2 4V с током выше 5A(502C: 3A,1002 и 1002L: 5A). Если у вас есть только блок питания 9V12V или 1A 2A, вы также можете использовать его с низкой мощностью. Будьте осторожны при использовании при максимальной громкости, это может привести к искажению и повлиять на качество звука.

2. Как выбрать динамик?

Обычные динамики обычно 8 Ом, не могут отличить положительную и отрицательную полярность, Эффект такой же, можно использовать 4 Ом. Если мощность вашего Рога мала, она может быть между 10 Вт и 30 Вт также может быть использована. Напряжение источника питания невелико, чтобы динамик не сгорел после громкого воспроизведения. Например, выберите источник питания ниже 15 В. Если вы 50 Вт-300 Вт(502C: 50 Вт-200 Вт, 1002л и 1002: 50 Вт-300 Вт)Динамик, не беспокойтесь о проблеме горения динамика, вы можете выбрать источник питания 12-24 В, чем выше выбранное напряжение, тем больше выходной звук или мощность.

3. Как подключить BT?

Включите питание платы усилителя мощности, подключите к динамику, поверните светильник индикатора звуковой ручки, включите настройки телефона-BT-Найдите «bt-wuzhi», а затем нажмите «connect», после успешного подключения появится Быстрый звук ding dong, в это время для режима BT можно воспроизводить музыку, В следующий раз питание автоматически подключится к телефону.

4. Нормально, если звук маленький, но когда звук становится больше, звук будет мутным.

Звук был искажен. Замените адаптер на более высокий уровень напряжения.

5. Нормально, если голос маленький, но когда голос становится громче, звук будет замедляться.

Мощность входной мощности недостаточна, и сам источник питания является прерывистой защитой от сбоя питания, пожалуйста, замените источник питания на более высокую мощность; Или мощность слишком велика, пластина усилителя мощности нагревается серьезно, существует ситуация с тепловой защитой, уменьшает использование энергии или усиливает тепловыделение.
