Характеристики
Примечание: Покупатель должен подтвердить с продавцом напряжение аккумуляторной системы (60 в/72 в) и тип дроссельной заслонки (0-5kΩ, 5k-0Ω или 0-5 В). Пожалуйста, оставьте нам сообщение о том, что вам нужно. Спасибо!
Описание товара: |
-Сделано в Китае

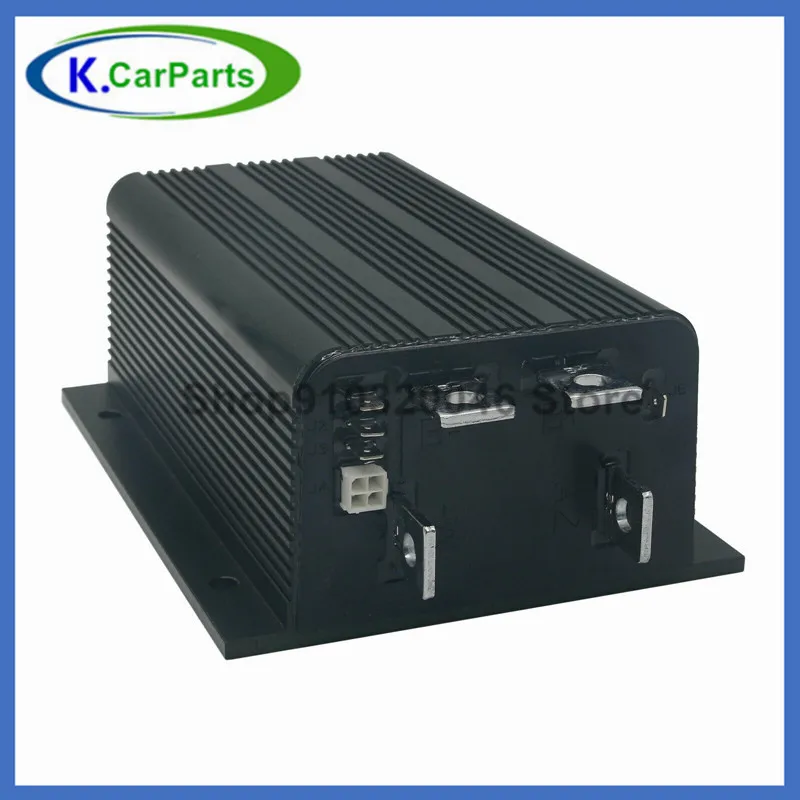

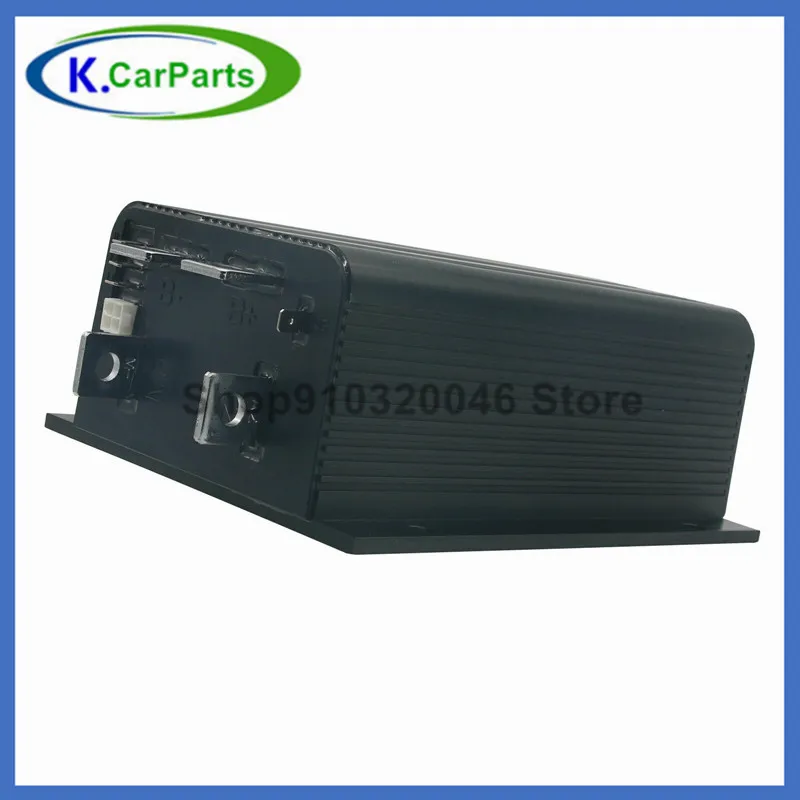

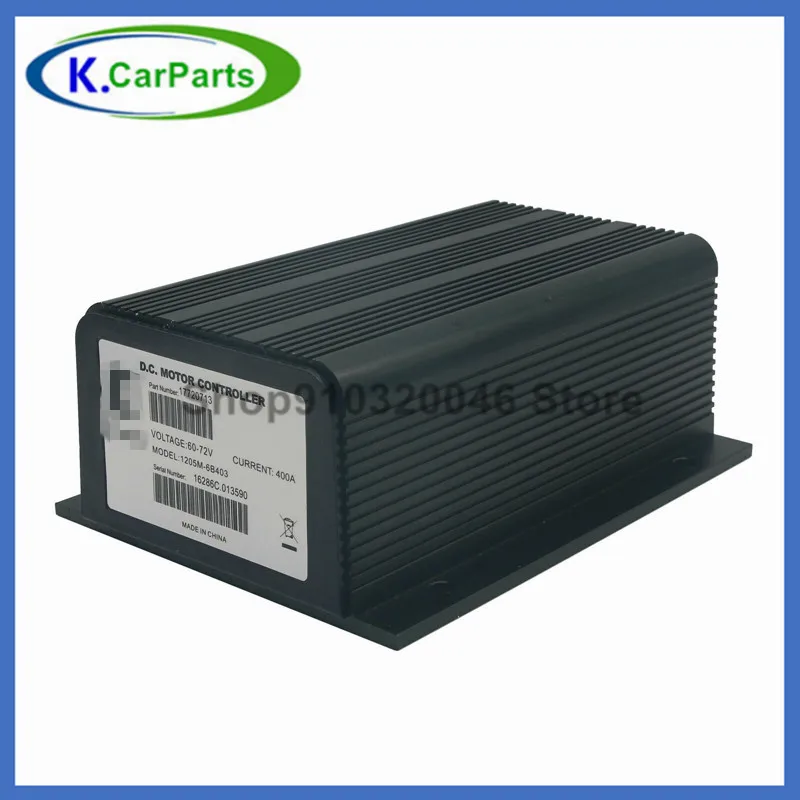

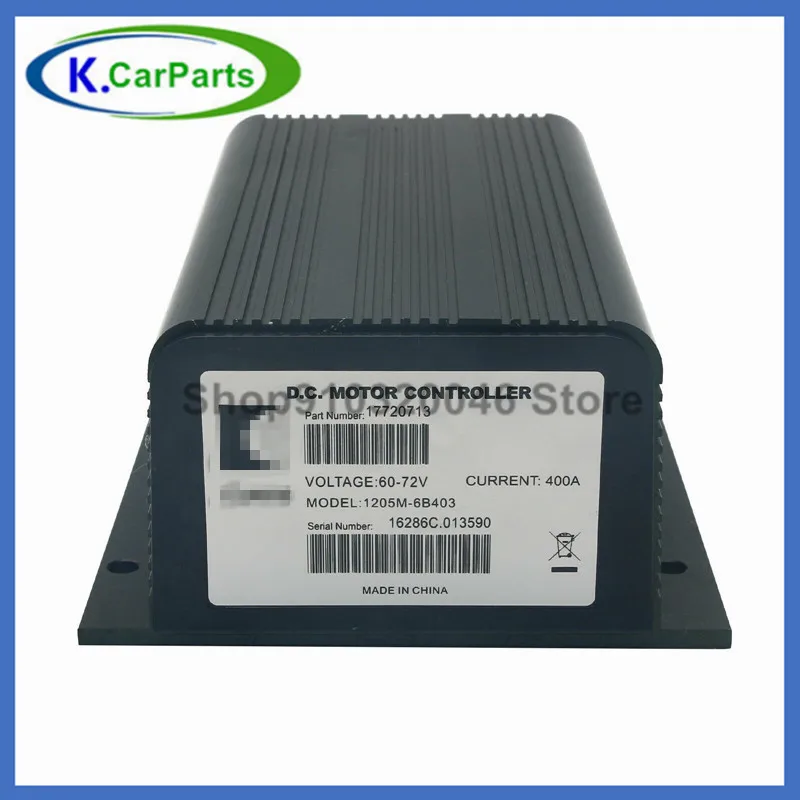

-Контроллер двигателя серии CURTIS 1205M-6B403 1205M-6B501 DC
-Обновленная версия 1205M-6B401 (номер детали: 17721701) и полностью совместима
60/72V - 400A
Особенности EY:
-Модель: 1205M-6B403 1205M-6B501 для Curtis
-Norminal напряжение батареи (Вольт): 60 в/72 в (доступны две настройки напряжения. Напряжение может быть установлено на 60 вольт или 72 вольт. От defaut, он установлен как 72 вольт, с допустимым рабочим диапазоном 48-72 В. Если он установлен как 60 вольт, допустимый Рабочий диапазон 39-60 в).
Покупатель должен подтвердить с продавцом напряжение аккумуляторной системы и тип дроссельной заслонки (0-5kΩ, 5k-0Ω или 0-5V). Есть без каких-либо дополнительных затрат для перепрограммирования контроллер или других CURTIS программируемый устройств.
Defaut, мы будем контроллером установки 72V / 400A / 0-5kΩ (тип дроссельной заслонки = 0).
Схема подключения: по умолчанию J5 терминал контроллера 1205M-6B403 не активирован. Проводка контроллера аналогична старым контроллерам 1204M без терминала J5.
Схема (формат PDF) Скачать: нажмите здесь
Если вы хотите активировать терминал J5 для использования функций ввода/главного драйвера Rev, пожалуйста, нажмите здесь
Основные характеристики:
-1 минутный ток (Ампер): 400
-5 минут Номинальный ток (А): 275
-1 часовой ток (Ампер): 175
-Торможение штепсельной вилки (шина A2): Да
Модель контроллера 1205M-6B402 (без пробки A2 бушбар) также доступна.
Для покупателя, не имеющего опыта работы с контроллером, пожалуйста, проконсультируйтесь с вашим продавцом тележки/мотора и внимательно прочитайте руководство CURTIS 1204M/05M/09M/21M, прежде чем совершать покупку.
Другие модели контроллера двигателя постоянного тока доступны:
-Параметры модели: Рост-1204M-4201 Нью-Йорк (24/36V 275A)
-Параметры модели: Рост-1204M-5203 Нью-Йорк (36/48V 275A)
-Модель: 1204M-5305 (325A, 36/48V)
-Параметры модели: Рост-1205M-5603 Нью-Йорк (36/48V 500A)
-Параметры модели: Рост-1205M-6B402 (60/72V 400A, без штекера breaking A2 Bushbar)
Характеристики: контроллеры 1205M-6B403
-Номинальное входное напряжение: 60/72 в (1205M-6B403 имеет два доступных настройки напряжения батареи. Напряжение может быть установлено на 60 вольт или 72 Вольт.)
-ШИМ Рабочая частота: 15,6 кГц
-Электрическая изоляция к радиатору (мин.): 500 в
-Входной ток KSI (без контакторов): <70 мА без программиста; <130 мА с программистом
-Логический входной ток: <2 мА
-Светодиодный выходной ток состояния (макс.): 2 мА
-Тип дроссельной заслонки: 2 провода 0 - 5 кОм, 2 провода 5 кОм-0 или 0 - 5 В
-Диапазон температуры окружающей среды: от-40 °C до 85 °C (от-40 °F до 185 °F)
-Рабочая температура окружающей среды. Диапазон: от-40 °C до 50 °C (от-40 °F до 122 °F)
-Посылка, относящаяся к окружающей среде: ISTA 2A; Электроника, герметичная к IP65
-Вес: 2,7 кг
-Размеры (L× W×H) : 199 × 146 × 77 мм
-Соответствие нормативам: безопасность-разработан в соответствии с требованиями EN 1175; EMC-разработан в соответствии с требованиями EN 12895 и EN 61000
Внимание:
-Тип ускорителя: 0-5 в; 0-5 к; 5k-0
-Напряжение ускорителя: общее 72 в (вы должны подтвердить с нами)
Посылка:
-1 x CURTIS 1205M-6B403 1205M-6B501 60В 72В 400A
