Бесщеточная пятипроводная внутренняя машина постоянного тока 310 в плата

Характеристики

В настоящее время внутренние ветровые панели общего назначения на рынке могут быть совместимы с DC.

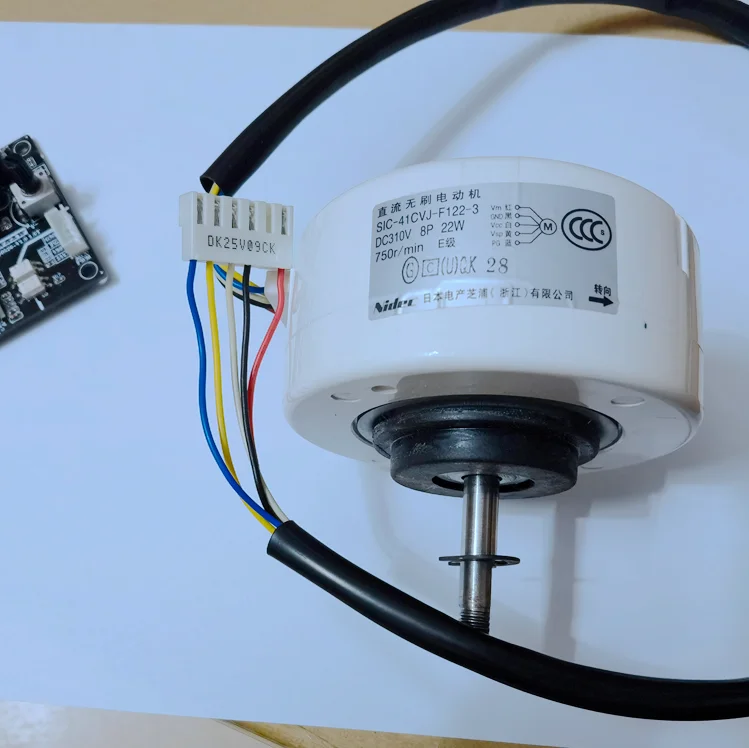

Когда внутренний блок и наружный блок являются полными вентиляторами постоянного тока, этот модуль может решить проблему

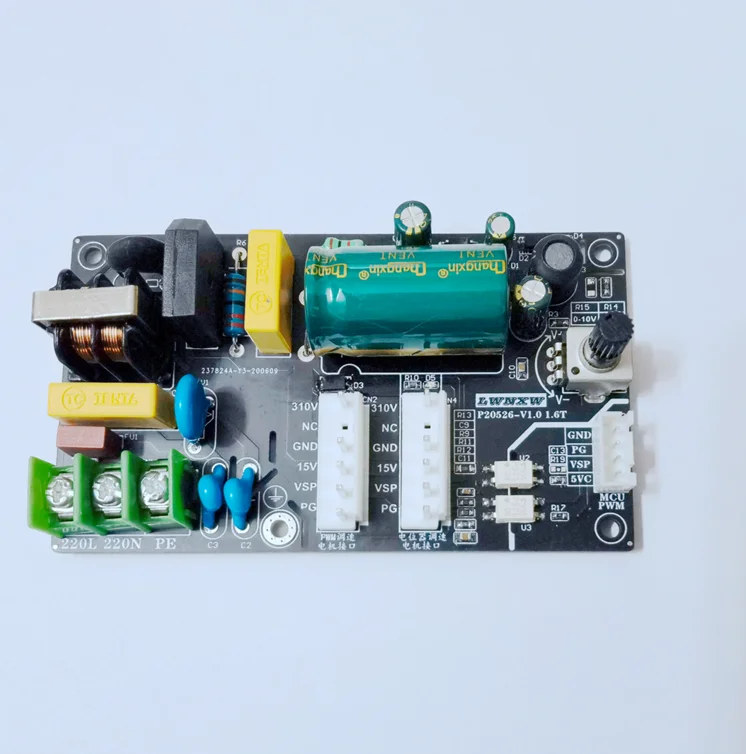

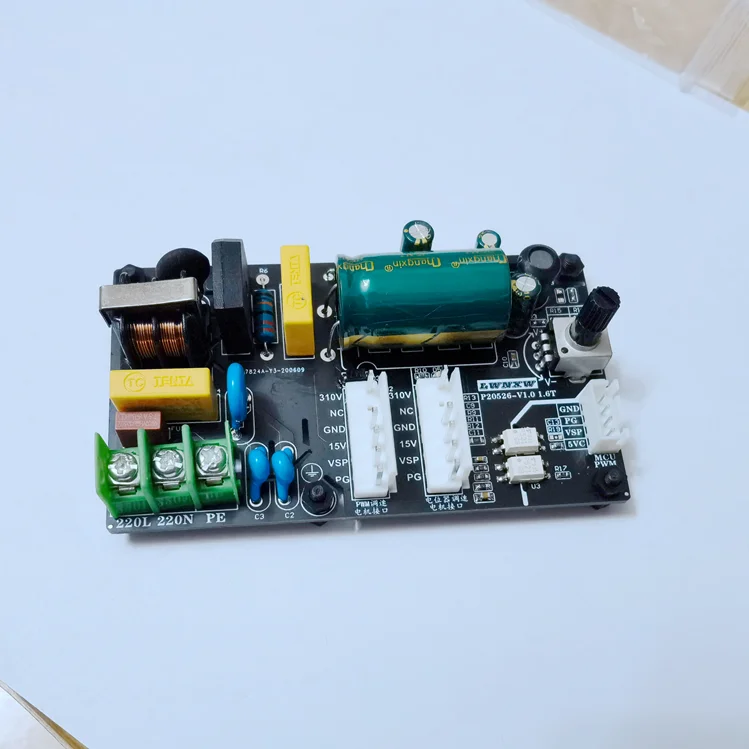

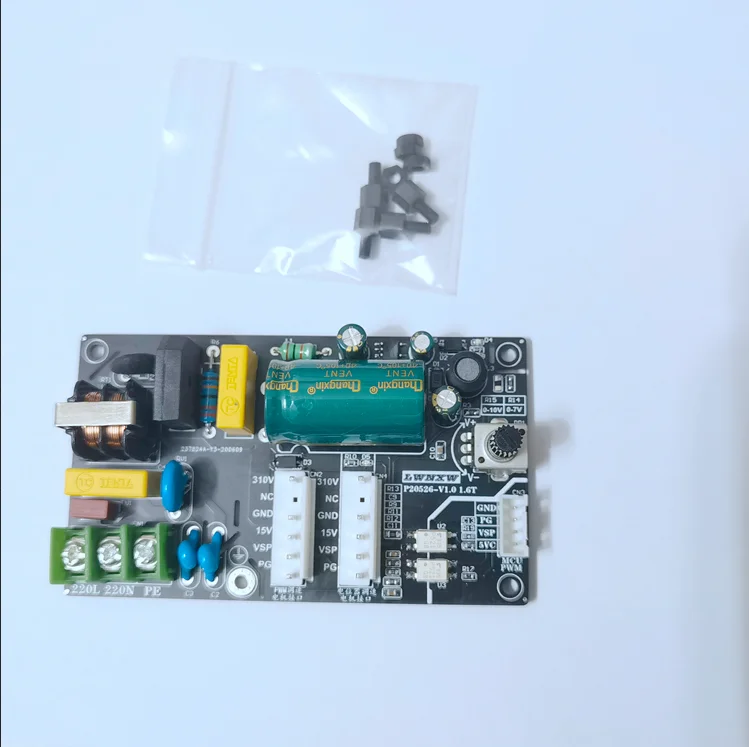

Этот продукт представляет собой пятипроводную плату для привода вентилятора постоянного тока.

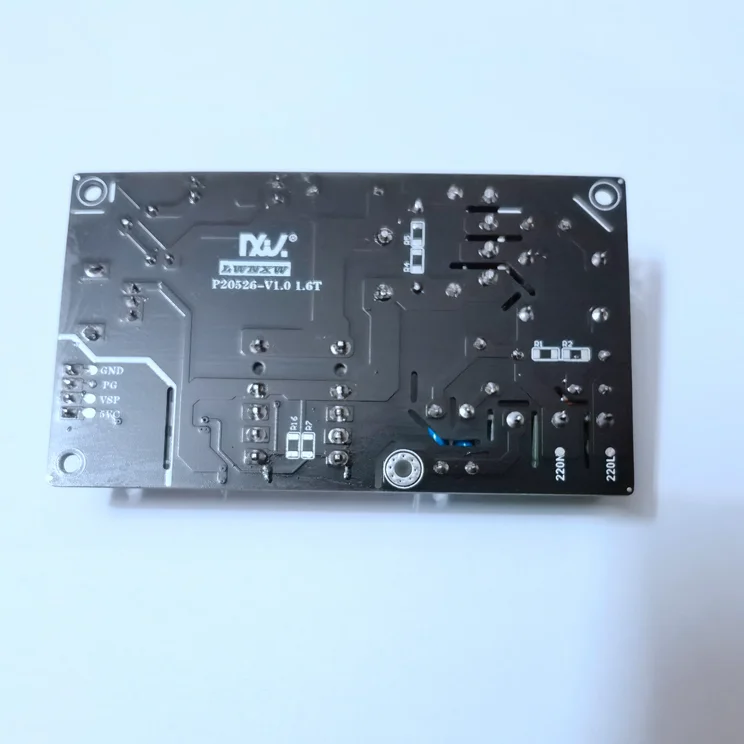

1. Размер печатной платы: 100*58 мм, с использованием двухсторонней FR-4 1,6 мм конструкции платы.

2. Основной фильтр конденсатор с алюминиевой крышкой, принимает 450V/150 мкФ высокочастотное низкое сопротивление конденсатор с алюминиевой крышкой для источника питания (термостойкость 105 ℃)

3. Скорость двигателя может быть строгому контролю на основе бортовой потенциометр или Выход PWM порт однокристальный (терминал 2,54-4П)

Примечание: При использовании микрокомпьютера с одним чипом для вождения, он должен поделиться землей и источником питания 5VCC с микрокомпьютером с одним чипом.

4. На плате есть два набора VH3.96-6P (2 пустых контакта) интерфейсов, которые могут управлять двумя наборами вентиляторов (вход и выход) отдельно

5. Модуль интегрированный вход EMC защита от помех, Молниезащита, отрицательная температура NTC защита от перегрева дизайн, интегрированный неизолированный 15V Электропитание двигателя.

6. Модуль предназначен для новой панели управления вентилятором, которая была заполнена до этого, что легко для всех использовать.
