Характеристики

Примечание!

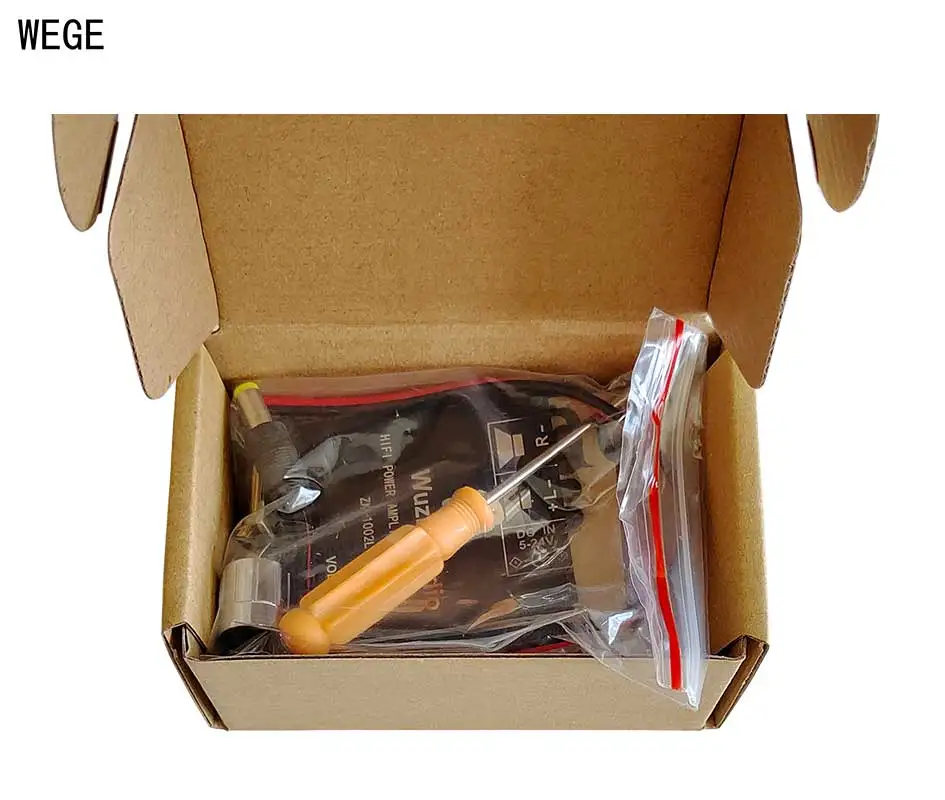

Он должен быть собран самостоятельно, и посылка материала дана отверткой.

Подходящим источником питания для продукта является источник питания постоянного тока, а источник питания переменного тока не допускается!

Цвет реального товара может быть s светильник ly отличается от изображения из-за различия в светильник, угол и съемочного оборудования.

Размер изделия измеряется вручную. Пожалуйста, допускайте небольшое отклонение в данных измерений и убедитесь, что вы не возражаете.

1.Версия 5,0 BT, эффективность передачи выше, расстояние передачи больше.

2.Теплоотвод большого размера черного золота обеспечивает эффективное отведение тепла.

3.Потенциометр для регулировки громкости, с переключателем, легко контролировать громкость, очень подходит для динамиков DIY. Если это металлическая коробка, вам нужно вынуть антенну BT.

4.Медный соединитель постоянного тока предназначен для того, чтобы выдерживать высокий ток и не нагреваться.

5.4*470 мкФ зеленое золото конденсатор с алюминиевой крышкой, гарантирует мощности емкости для хранения и непрерывным и стабилизированным источника питания является предпосылкой хорошего качества звука.

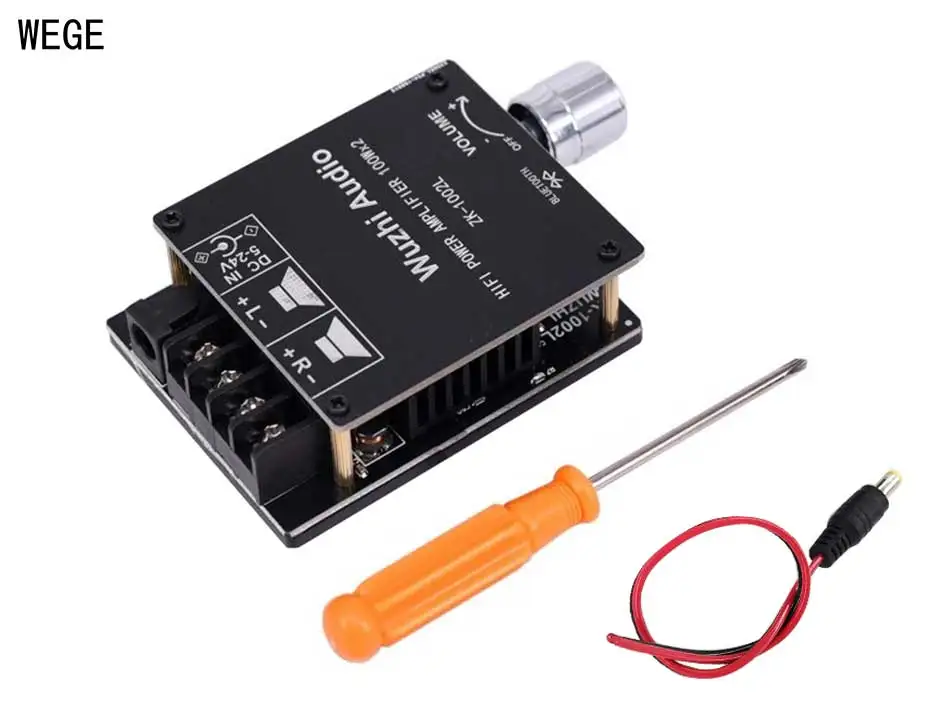

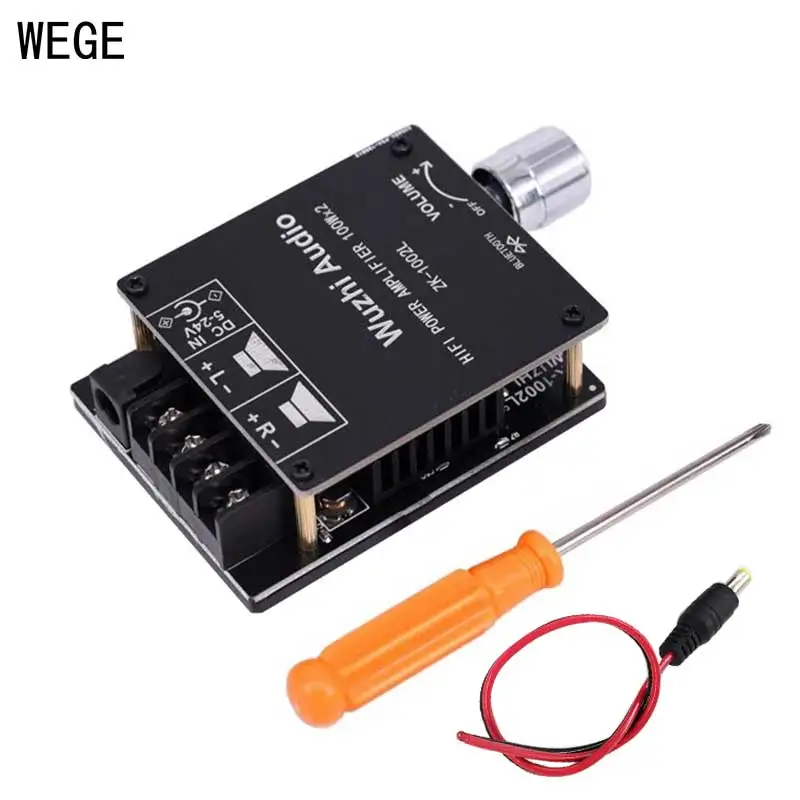

6.Головка постоянного тока с кабелем может быть совместима с входным интерфейсом питания этого продукта. Даже если у вас нет адаптера или аккумулятора постоянного тока, вы можете легко подключить его.

Примечания для использования:

Выключатель питания на плате-это переключатель в режиме ожидания, и устройство находится в режиме ожидания с низким энергопотреблением после выключения выключателя. Чтобы полностью выключить питание или удалить штепсельную вилку постоянного тока на машине в течение длительного времени, это нормально.

Параметры спецификации:

Бренд: Wuzhi Audio

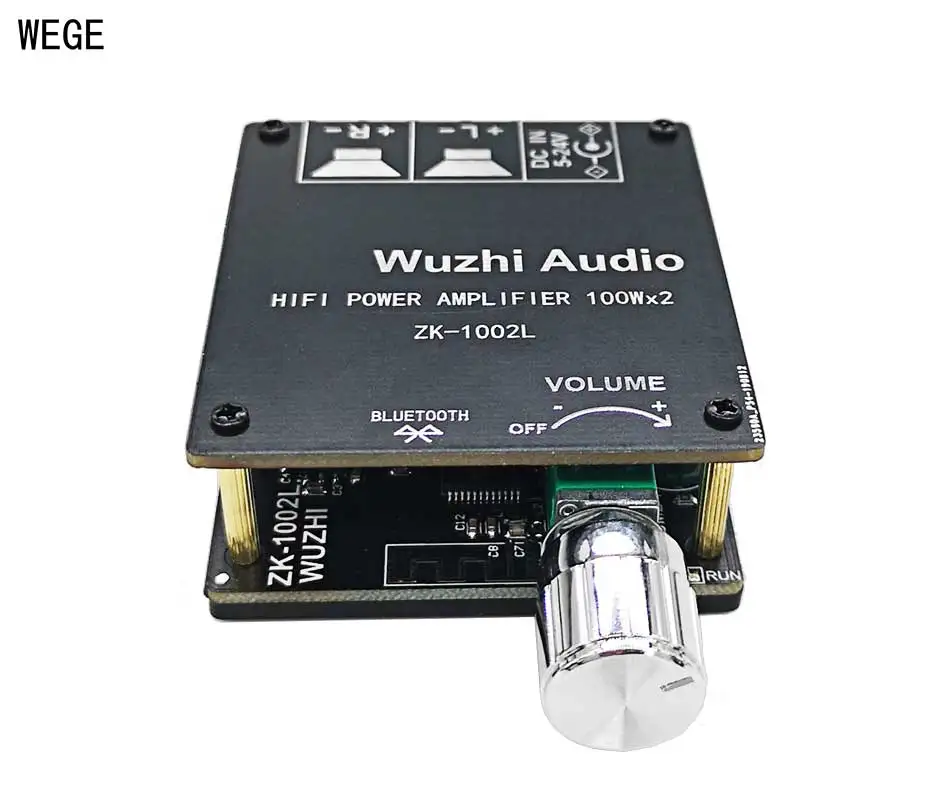

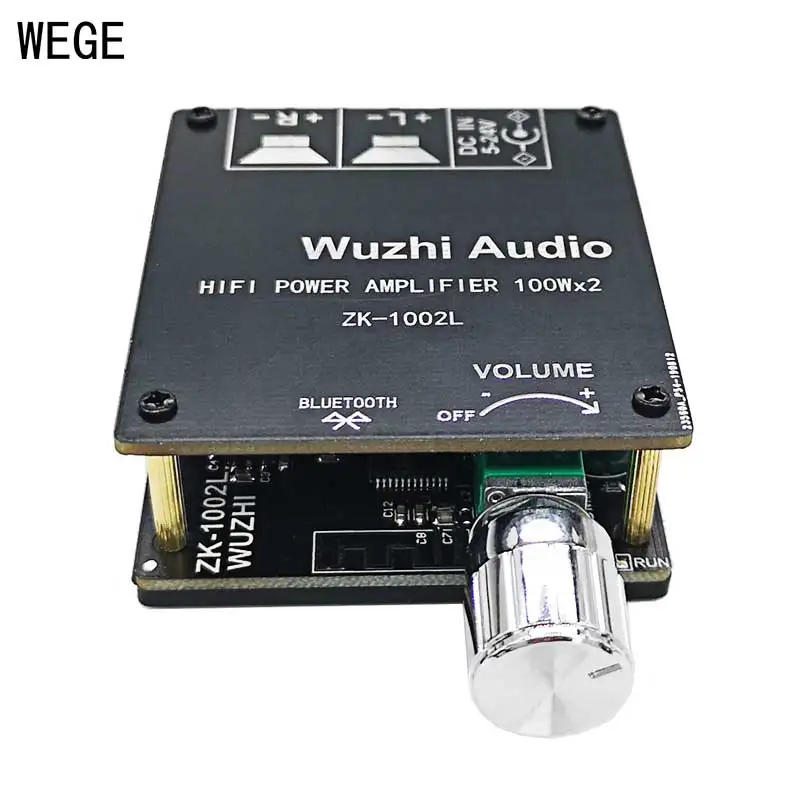

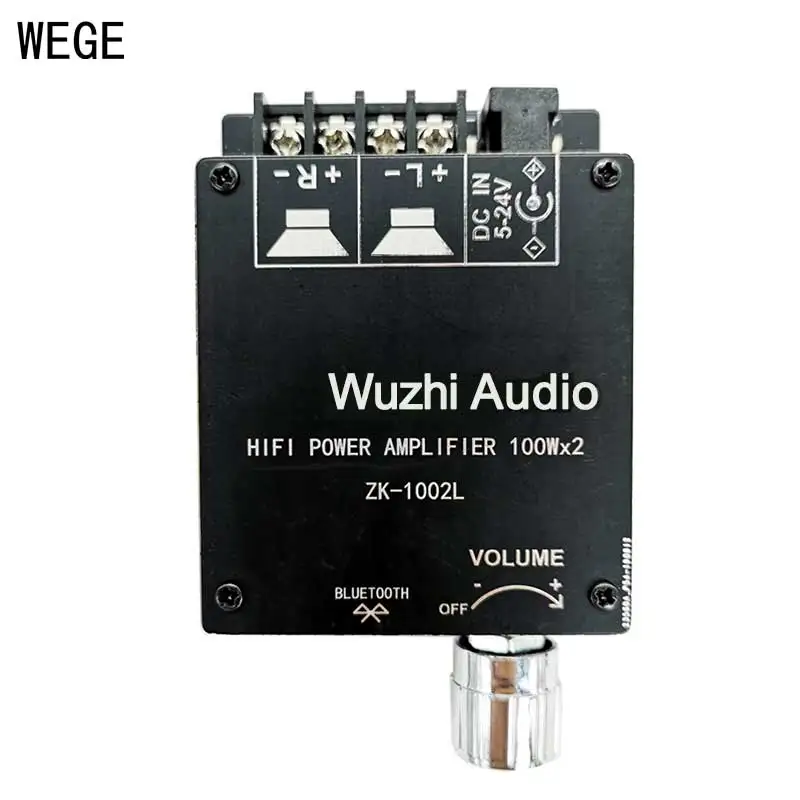

Название продукта: мини с фильтром 2x100 Вт BT цифровой усилитель мощности

Модель изделия: ZK-1002L

Чип-решение: китайский чип

С фильтром или без: Да

Адаптивное Напряжение питания: 5 ~ 24 В постоянного тока (дополнительно 9 В/12 В/15 в 18В/24 В адаптер, высокая мощность рекомендуется Высокое напряжение, не подключайте к сети переменного тока)

Адаптер динамика: 50 Вт ~ 300 Вт, 4Ω ~ 8Ω

Количество каналов: левый и правый стерео (стерео)

Версия BT: 5,0

BT дальность передачи: 15 метров (без окклюзии)

Механизм защиты: перегрев, защита от короткого замыкания

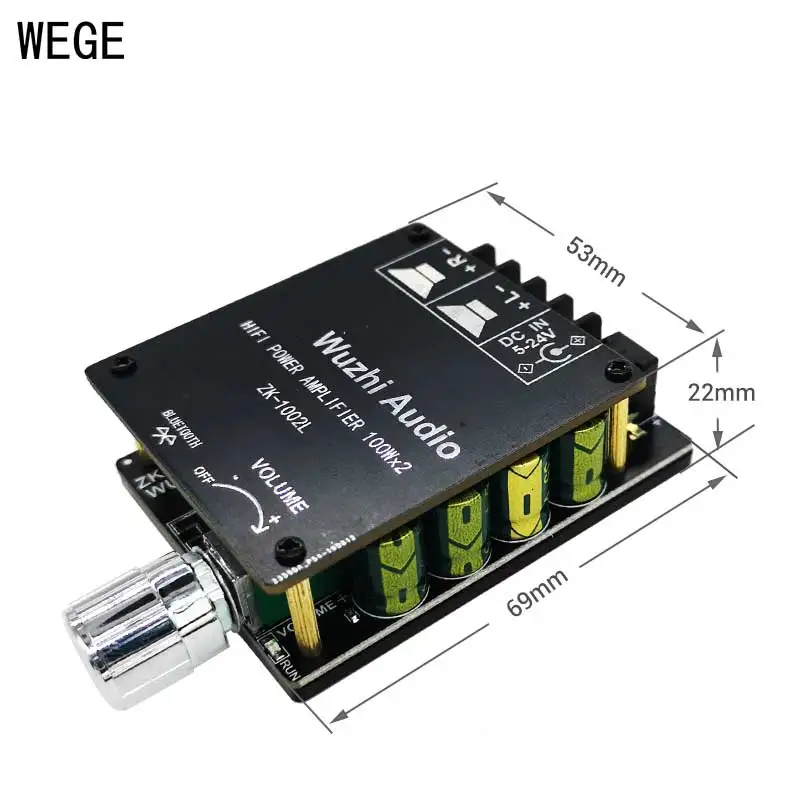

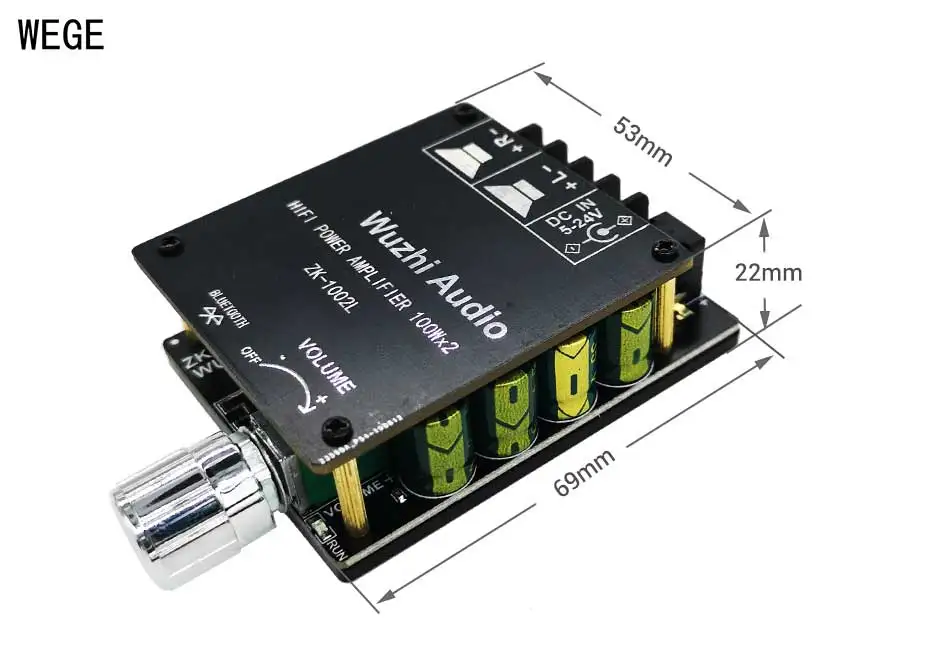

Размер изделия: 69 мм * 53 мм * 22 мм

Посылка Вес: около 124 г

Напряжение источника питания:

12 В ------ 8 Ом динамик/24 Вт (левый канал) + 24 Вт (правый канал), 4 Ом динамик/40 Вт + 40 Вт

15 в ------ 8 Ом/32 Вт + 32 Вт, 4 Ом/больше 60 Вт + 60 Вт

19 в ------ 8 Ом/64 Вт + 64 Вт, 4 Ом/больше 80 Вт + 80 Вт

24 В ------ 8 Ом/72 Вт + 72 Вт, 4 Ом/более 100 Вт + 100 Вт

Совет: чтобы иметь достаточно выходной мощности, если аудиовход достаточно, а напряжение/ток питания достаточно. Напряжение источника питания выше, а относительная мощность будет больше. Динамики с различными характеристиками будут иметь различную выходную мощность. В чехол достаточно напряжения и тока, чем больше Ом динамика, тем меньше относительная Мощность звука. Пожалуйста, обратите внимание!

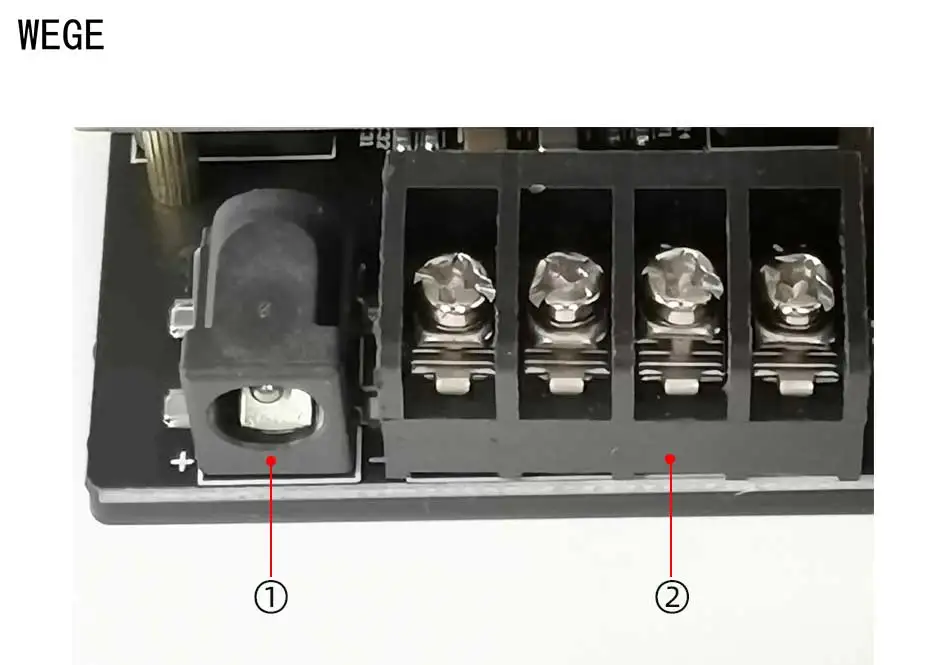

① Вся медная вилка постоянного тока, контактная точка не является горячей.

② Высококлассные клеммы для забора, легко провода, не повредить линию, прилегающие провода не легко короткого замыкания.

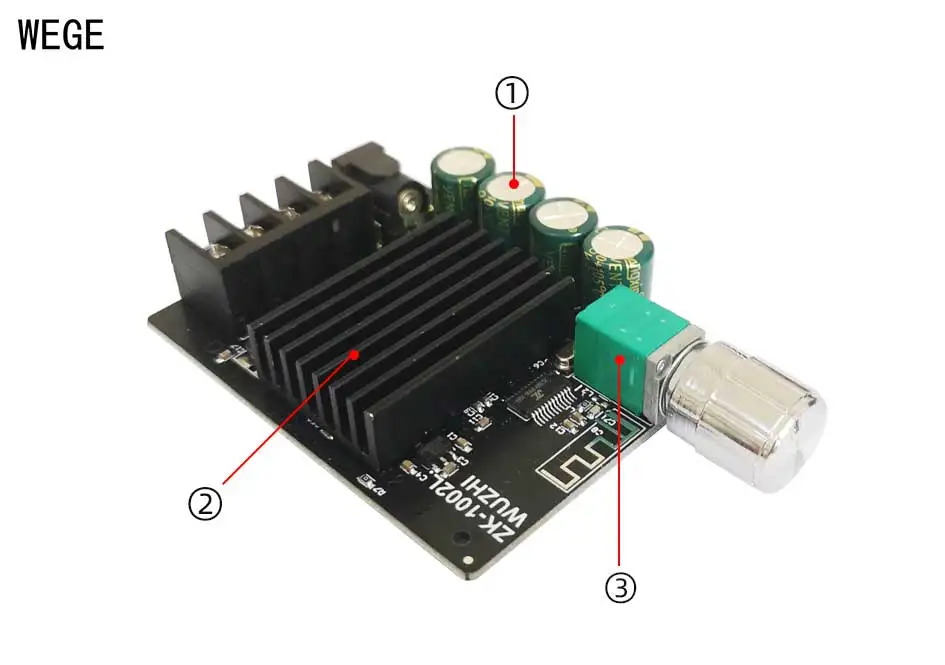

① 4*470 мкФ фильтрующий конденсатор

② Большой радиатор

③ Потенциометр регулировки громкости

Ответы на вопросы:

1. Как выбрать источник питания?

Источник питания платы имеет ключевое значение. Чем выше напряжение, тем больше ток, тем больше выходная мощность, если у вас только 12 в 1 А, это может переносить 3-4 дюймовые динамики. Если вы старше 19 в 5А, без проблем 8-10 дюймов, мощность должна быть высоко оценена. Если напряжение слишком низкое, звук легко вызовет искажение После усиления. Если ток слишком низкий, чтобы носить динамик, напряжение будет снижено, и работа будет ненормальной или качество звука будет плохим.

Рекомендуется использовать источник питания 18 в 19 в 24 В с током выше 5А. Если у вас есть только блок питания 9V12V или 1A 2A, вы также можете использовать его с низкой мощностью. Будьте осторожны при использовании при максимальной громкости, это может привести к искажению и повлиять на качество звука.

2. Как выбрать динамик?

Обычные динамики обычно 8 Ом, не могут отличить положительную и отрицательную полярность, Эффект такой же, можно использовать 4 Ом. Если мощность вашего Рога мала, она может быть между 10 Вт и 30 Вт также может быть использована. Напряжение источника питания невелико, чтобы динамик не сгорел после громкого воспроизведения. Например, выберите источник питания ниже 15 В. Если вы являетесь динамиком 50 Вт-300 Вт, не беспокойтесь о проблеме горения динамика, вы можете выбрать источник питания 12-24 В, чем выше выбранное напряжение, затем чем больше выходной звук или мощность.

3. Как подключить BT?

Включите питание платы усилителя мощности, подключите к динамику, поверните светильник индикатора звуковой ручки, включите настройки телефона-BT-Найдите «bt-wuzhi», а затем нажмите «connect», после успешного подключения появится Быстрый звук ding dong, в это время для режима BT можно воспроизводить музыку, В следующий раз питание автоматически подключится к телефону.

4. Нормально, если звук маленький, но когда звук становится больше, звук будет мутным.

Звук был искажен. Замените адаптер на более высокий уровень напряжения.

5. Нормально, если голос маленький, но когда голос становится громче, звук будет замедляться.

Мощность входной мощности недостаточна, и сам источник питания является прерывистой защитой от сбоя питания, пожалуйста, замените источник питания на более высокую мощность; Или мощность слишком велика, пластина усилителя мощности нагревается серьезно, есть тепловая
Защита, уменьшение использования энергии или усиление рассеивания тепла.
