Характеристики

Примечание:

Он должен быть собран самостоятельно, и посылка материала дана отверткой.

Подходящим источником питания для продукта является источник питания постоянного тока, а источник питания переменного тока не допускается!

Цвет реального товара может быть s светильник ly отличается от изображения из-за различия в светильник, угол и съемочного оборудования.

Размер изделия измеряется вручную. Пожалуйста, допускайте небольшое отклонение в данных измерений и убедитесь, что вы не возражаете.

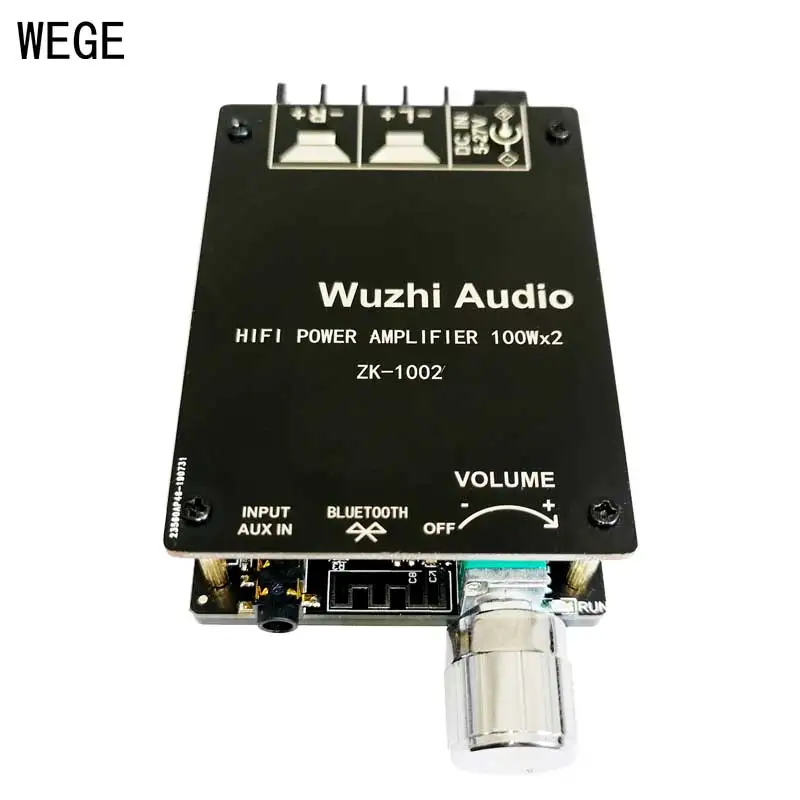

Описание

Этот цифровой усилитель мощности доска с высокой точностью и двухканальный стереозвук высокого качества; Входная мощность voluage постоянного тока 5-27В, аудио вход поддерживает BT/AUX кабель/USB кабель/3,5 мм аудио AUX аудио вход, может быть непосредственно подключен к мобильный телефон, MP3 и т. Д.

Параметры спецификации

Бренд: Wuzhi Audio

Название продукта: двухканальный TPA3116 HIFI с фильтром 2x100 Вт BT 5,0 усилитель мощности

Модель изделия: ZK-1002

Чип-решение: TPA3116D2 (с подавлением помех AM)

С фильтром или без: Да (фильтруемый звук более округлый и чистый)

Адаптация напряжения питания: DC5 ~ 27 в (опционально 9 В/12 В/15 в 18В/24 В адаптер, высокая мощность рекомендуется высокое напряжение)

Выходное сопротивление: 4 ~ 16 Ом динамик

Выходная мощность: 100 Вт * 2

Аудио вход: BT, AUX

Адаптер динамика: 50 Вт ~ 300 Вт, 4Ω ~ 8Ω

Количество каналов: левый и правый стерео (стерео)

Версия BT: 5,0

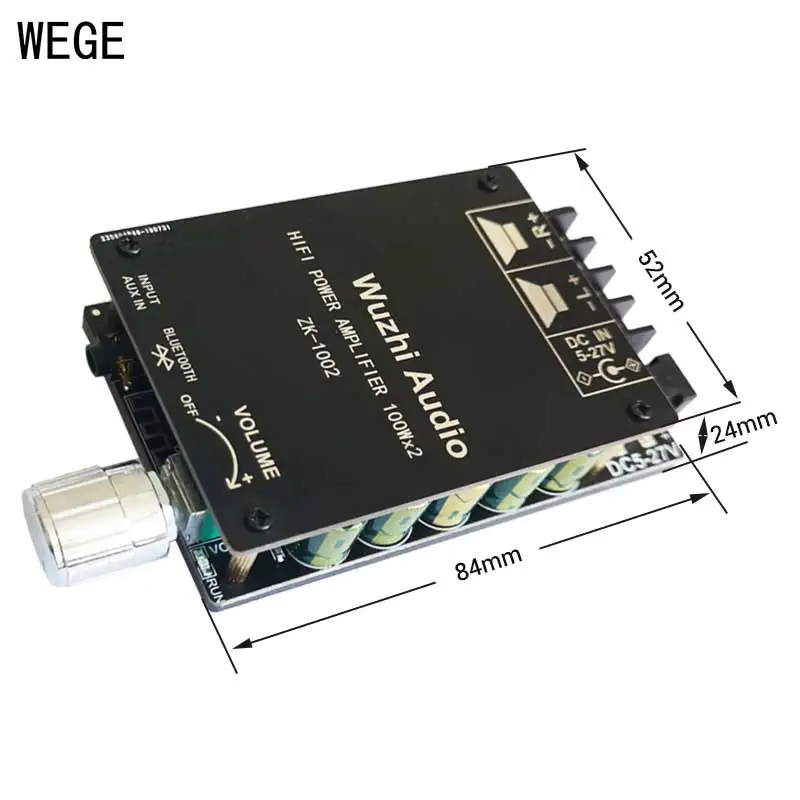

Размер изделия: 84*52*24 мм

Вес посылка: около 130 г

BT дальность передачи: 15 метров (без окклюзии)

Механизм защиты: Перенапряжение, понижение напряжения, перегрев, обнаружение постоянного тока, защита от короткого замыкания

Напряжение источника питания:

12 В ------ 8 Ом динамик/24 Вт (левый канал) + 24 Вт (правый канал), 4 Ом/40 Вт + 40 Вт

15 в ------ 8 Ом/36 Вт + 36 Вт, 4 Ом/больше 60 Вт + 60 Вт

19 в ------ 8 Ом/64 Вт + 64 Вт, 4 Ом/больше 90 Вт + 90 Вт

24 В ------ 8 Ом/76 Вт + 76 Вт, 4 Ом/больше 110 Вт + 110 Вт

Совет: чтобы иметь достаточно выходной мощности, если аудиовход достаточно, а напряжение/ток питания достаточно. Напряжение источника питания выше, а относительная мощность будет больше. Динамики с различными характеристиками будут иметь различную выходную мощность. В чехол достаточно напряжения и тока, чем больше Ом рога, тем меньше относительная Мощность звука. Пожалуйста, обратите внимание!

Введение продукта

Внимание! Чехол должен быть собран самостоятельно.

Бесплатная отвертка.

Этот продукт полон материалов, отличающихся высокой производительностью и высокой производительностью, особенно для HIFI усилителя мощности музыки с высокой мощностью и высокой точностью.

TPA3116D2-это усилитель типа D IC, запущенный компанией TI, которая имеет очень высокие индексные параметры. Максимальная частота модуляции 1,2 МГц, а также высокую выходную мощность искажения составляет менее 0.1%.

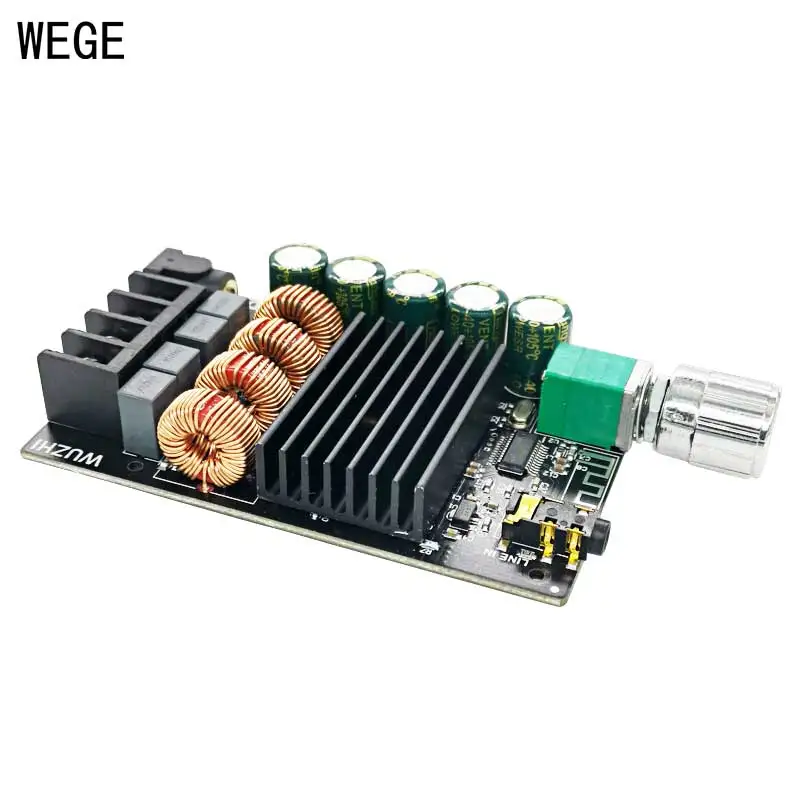

Красные и серые кольцевые индукторы специально разработаны для цифровых усилителей мощности с низкой потерей, высокой пропускной способностью и высокой точностью.

Пленочный конденсатор 684-это специальный конденсатор для аудиоусилителя, который обладает характеристиками низкой потери, высокой пропускной способностью и высокой точностью.

С AUX и BT два режима ввода источника звука, два в одном.

Потенциометр регулирует громкость, с переключателем, легко контролировать громкость, очень подходит для динамиков DIY.

Медная головка постоянного тока, забор терминала, выдерживает большой ток, не нагревается, не повреждает линию, хорошая проводка, не легко короткое замыкание.

Версия 5,0 BT, более высокая эффективность передачи, более длительное расстояние передачи.

Примечания для использования:

Выключатель питания на плате-это переключатель в режиме ожидания, и устройство находится в режиме ожидания с низким энергопотреблением после выключения выключателя. Чтобы полностью выключить питание или удалить штепсельную вилку постоянного тока на машине в течение длительного времени, это нормально.

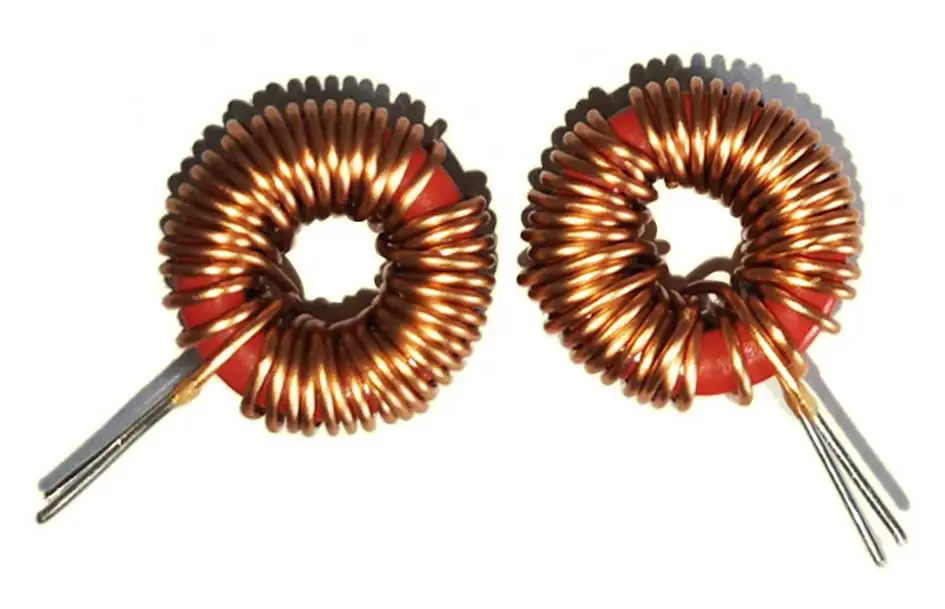

Индуктивность красно-серого кольца: Низкая потеря, высокая пропускная способность, дороже, чем герметичные индукторы, но отличное качество и разумная цена.

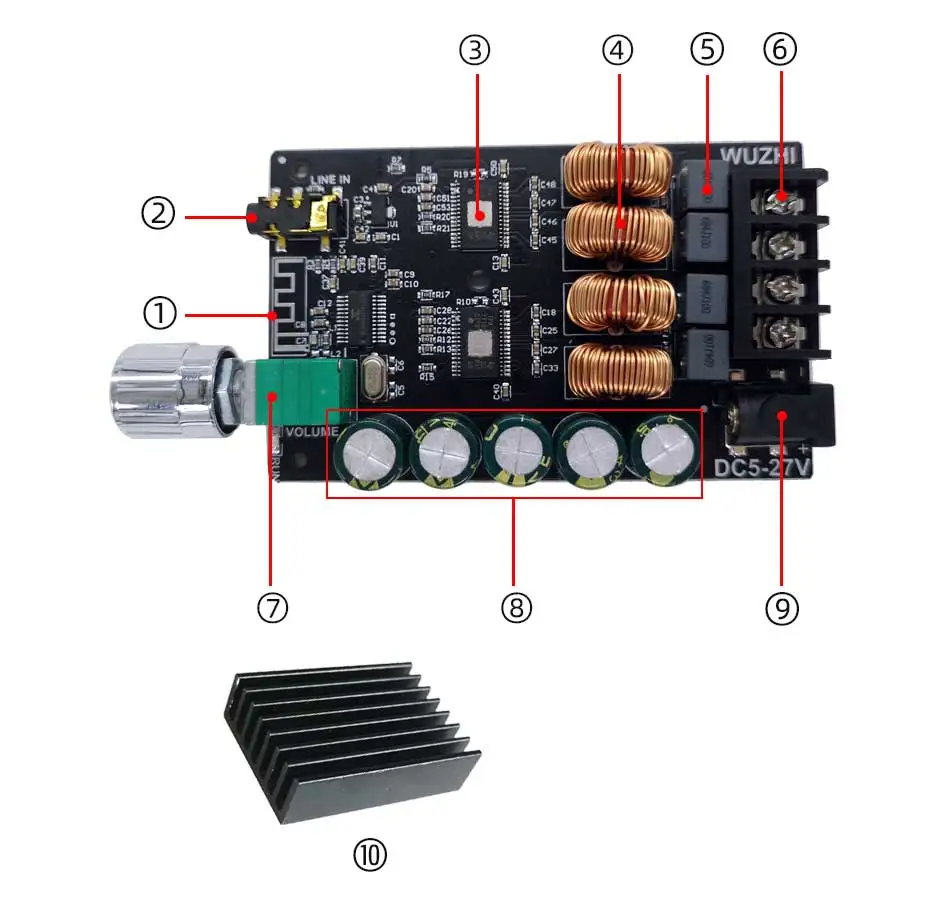

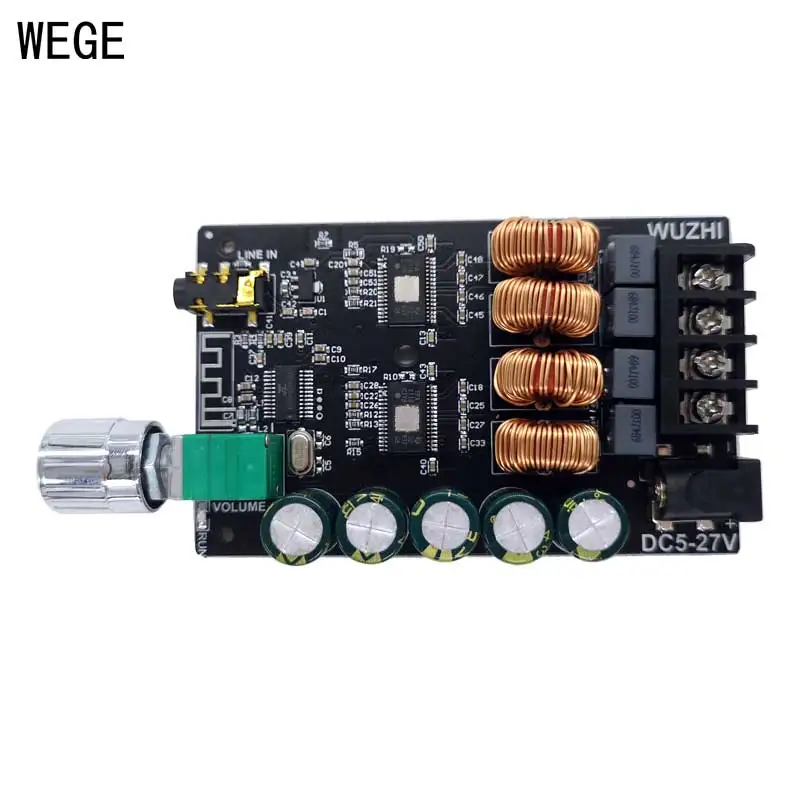

① BT5.0

② AUX

③ TPA3116: Низкая потеря

④ Индуктивность кольца красно-серого цвета: Низкая потеря, высокая пропускная способность

⑤ Емкость пленки: Низкая потеря, высокая пропускная способность

⑥ Аудиовыход

⑦ Световой индикатор громкости

⑧ Фильтр конденсатор Массив: Большая емкость Низкая пульсация

⑨ Мощность

⑩ 36 мм * 25 мм * 10 мм теплоотвод

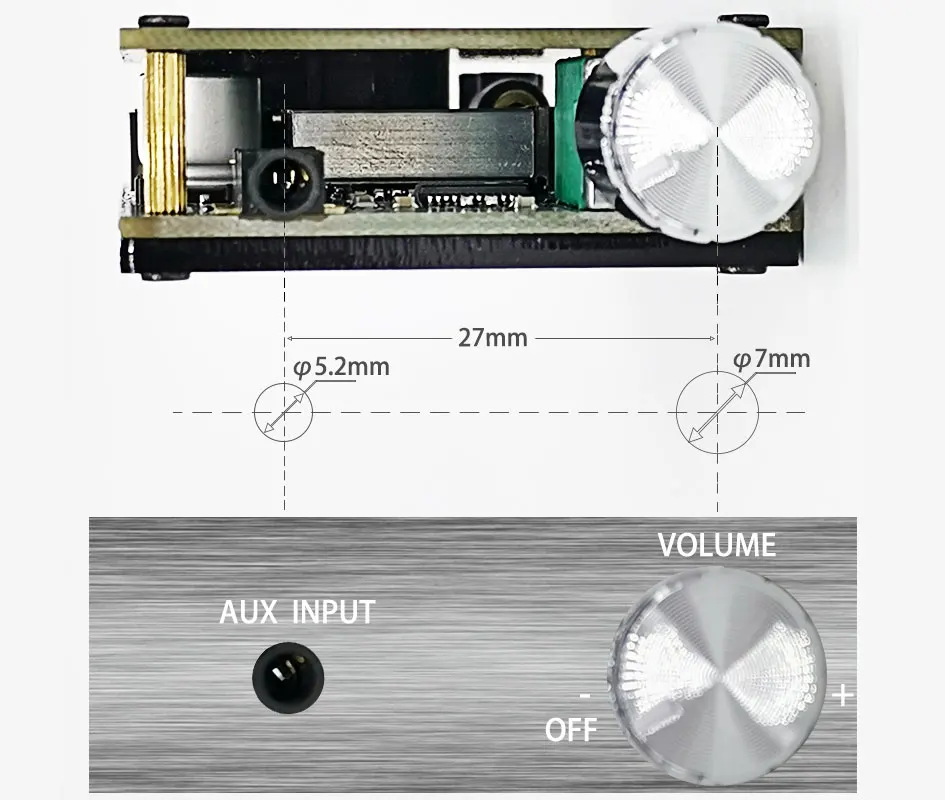

Схематическая схема открытия панели, обратите внимание на металлический корпус, чтобы привести антенну BT.

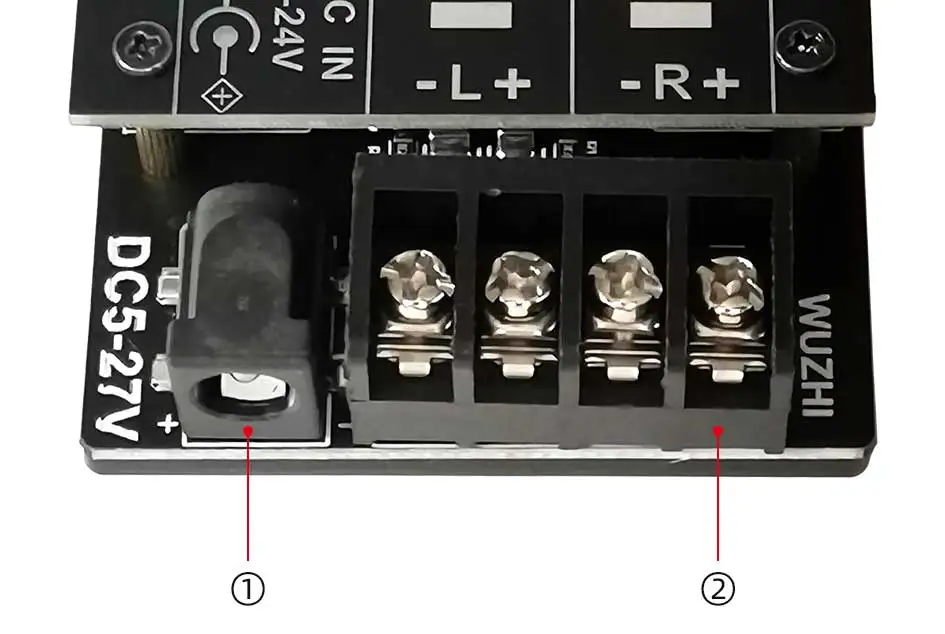

①Вся медная штепсельная вилка постоянного тока, контактная точка не является горячей.

②Высококлассные клеммы для забора, легко провода, не повредить линию, прилегающие провода не легко короткого замыкания.

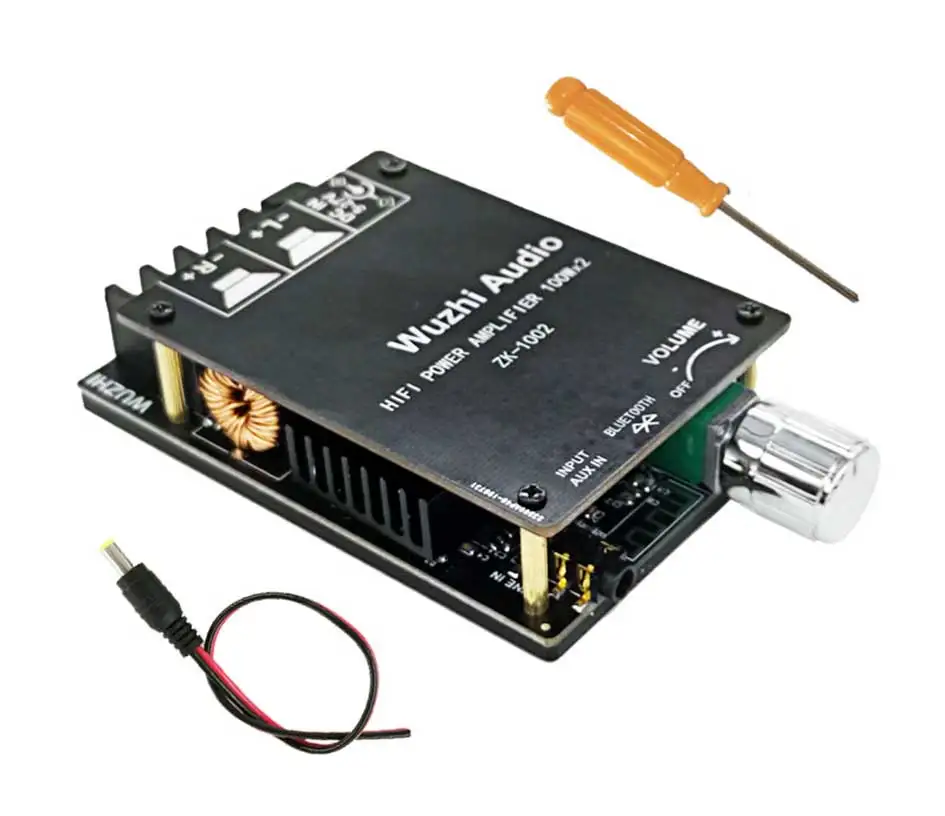

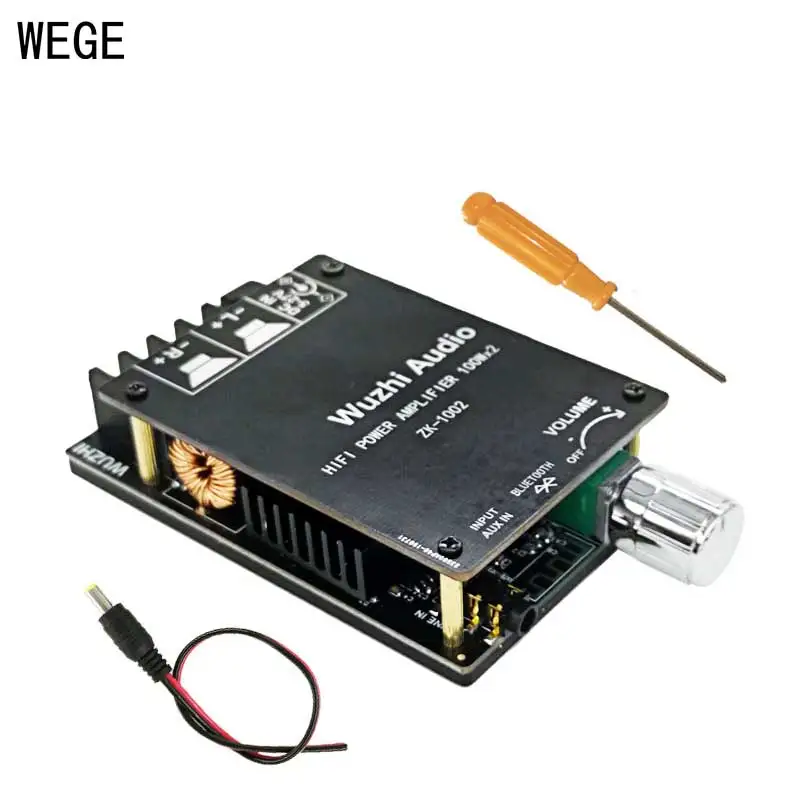

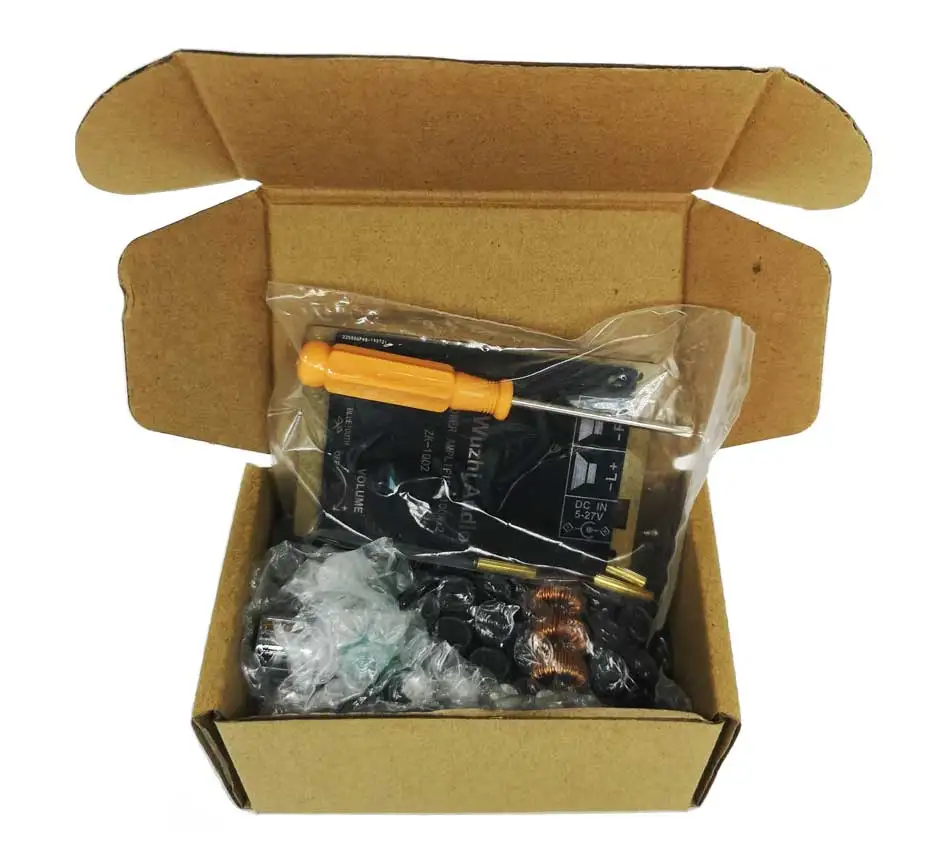

С оболочкой, теплоотвод, линия постоянного тока и отвертка.

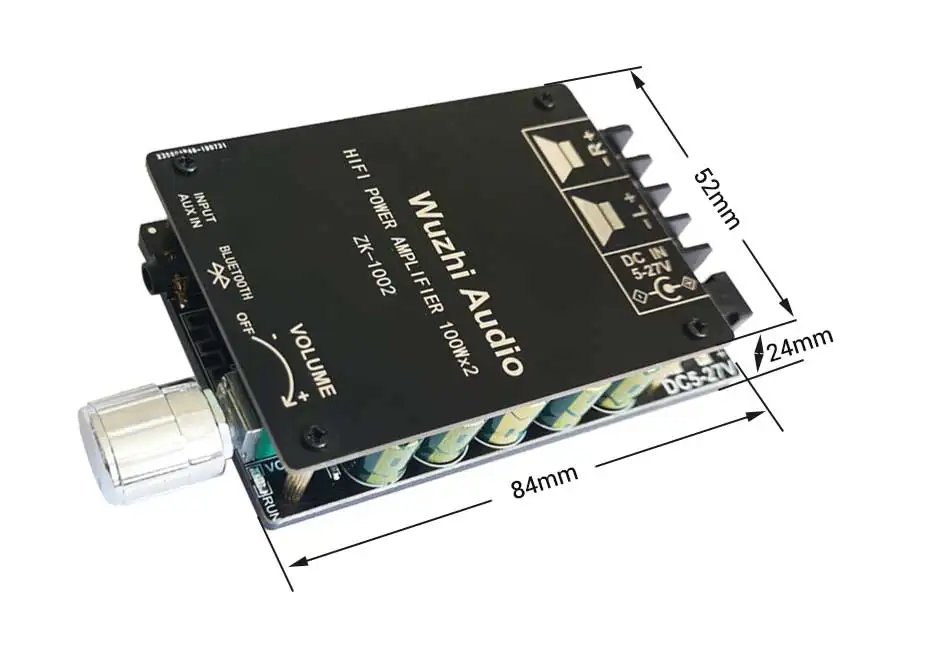

Размер изделия: 84*52*24 мм

Вес посылка: около 130 г

Ответы на вопросы

1. Как выбрать источник питания?

Источник питания платы имеет ключевое значение. Чем выше напряжение, тем больше ток, тем больше выходная мощность, если у вас только 12 В/1 А, это может переносить 3-4 дюймовые динамики. Если вы выше 19 в/5А, 8-10 дюймов отлично. Источник питания должен быть высоко оценен. Если напряжение слишком низкое, звук легко вызовет искажение После усиления. Если ток слишком низкий, чтобы носить динамик, напряжение будет снижено, и работа будет ненормальной или качество звука будет плохим.

Рекомендуется использовать источник питания 18V19V2 4 в с током выше 5А. Если у вас есть только блок питания 9V12V или 1A 2A, вы также можете использовать его с низкой мощностью. Будьте осторожны при использовании при максимальной громкости, это может привести к искажению и повлиять на качество звука.

2. Как выбрать динамик?

Обычные динамики обычно 8 Ом, не могут отличить положительную и отрицательную полярность, Эффект такой же, можно использовать 4 Ом. Если мощность вашего Рога мала, она может быть между 10 Вт и 30 Вт также может быть использована. Напряжение источника питания невелико, чтобы динамик не сгорел после громкого воспроизведения. Например, выберите источник питания ниже 15 В. Если вы являетесь динамиком 50 Вт-300 Вт, не беспокойтесь о проблеме горения динамика, вы можете выбрать источник питания 12-24 В, чем выше выбранное напряжение, затем чем больше выходной звук или мощность.

3. Как выбрать режим аудиовхода BT или AUX?

Мощность на Мощность Плата усилителя, подключить к динамику, поверните ручку аудио ручку и синий светодиодный индикатор светильник включается, включите настройки телефона -- BT-поиск «bt-антискользящей ", И затем нажмите «Подключение», после успешного подключения будет звучать запрос ding dong, В это время для режима BT воспроизведение музыки может, в следующий раз при включении питания автоматически подключится к телефону.

Если вы хотите использовать аудиовход AUX, затем отсоедините соединение BT, появится звуковая подсказка, вставьте аудиокабель для воспроизведения музыки. В режиме AUX (LINE IN) Подключение BT автоматически преобразуется в режим BT.

4. Нормально, если звук маленький, но когда звук становится больше, звук будет мутным.

Звук был искажен. Замените адаптер на более высокий уровень напряжения.

5. Нормально, если голос маленький, но когда голос становится громче, звук будет замедляться.

Мощность входной мощности недостаточна, и сам источник питания является прерывистой защитой от сбоя питания, пожалуйста, замените источник питания на более высокую мощность; Или если мощность слишком велика, пластина усилителя мощности генерирует сильное тепло, и происходит ситуация тепловой защиты. Уменьшите мощность, чтобы использовать или проверить, хорошо ли подходит радиатор для укрепления рассеивания тепла.
