Характеристики
Параметр | Блок | Мин. | Типичный | Макс. |
Передатчик | ||||
Центральный TXДлина волны | Нм | 1480 | 1490 | 1500 |
Спектральная ширина (-20 дБ) | Нм | 1 | ||
Коэффициент подавления бокового режима (SMSR) | ДБ | 30 | ||
Средняя мощность запуска | ДБм | 3 | 7 | |
Средняя LaunchedPower(TX Off) | ДБм | -45 | ||
Коэффициент вымирания | ДБ | 8,2 | ||
Оптический допуск на обратную потерю | ДБ | -12 | ||
Передатчик и штраф дисперсии | ДБ | 1 | ||
Маска для пропускания (PRBS223-1@2.488G) | Совместимый WithITU-TG.984.2 | |||
Приемник | ||||
ReceiveWavelength | Нм | 1290 | 1310 | 1330 |
Чувствительность (PRBS223-1@1.244G,ER = 10,BER<10-10) | ДБм | -30 | ||
Перегрузка (PRBS223-1@1.244G,ER = 10,BER<10-10) | ДБм | -12 | ||
Динамический диапазон режима разрыва приемника | ДБ | 15 | ||
Порог повреждения для приемника | ДБм | 5 | ||
SDAssertLevel | ДБм | -33 | ||
SDDe-assertLevel | ДБм | -45 | ||
SDHysteresis | ДБ | 0,5 | 6 | |
Изоляционный фильтр WDM 1550nm | ДБ | 38 | ||
Изоляционный фильтр WDM 1650nm | ДБ | 35 | ||
Характеристики электрического интерфейса | ||||
Вход данных swingdifferendial/TX | МВ | 200 | - | 2000 |
DataOutput swingdifferendial/RX | МВ | 400 | 1600 | |
Dateдифференциальное сопротивление | 90 | 100 | 110 | |
LVTTL Высокая выходная мощность | V | 2,4 | Vcc | |
LVTTL низкий выход | V | 0 | 0,4 | |
LVTTL вход высокий | V | 2,0 | Vcc + 0,3 | |
LVTTL вход низкий | V | 0 | 0,8 | |
Характеристики времени | ||||
Время защиты (Tg) | Ns | 25,6 | ||
Сброс ширины импульса (Tr) | Ns | 12,8 | ||
Задержка сброса (Trd) | Ns | 12,8 | ||
Время приёмника (Tp) | Ns | 140 | ||
Время SDAssert (TSDA) | Ns | 100 | ||
SDDe-assertTime(TSDD) | Ns | 12,8 | ||
Задержка запуска RSSI (Ttd) | Ns | 25 | ||
Ширина импульсного триггера RSSI (Tw) | Ns | 500 | ||
Внутренняя задержка I2C (Twait) | США | 500 | ||
Все характеристики указаны при полной рабочей температуре и условиях
> Характеристики
Параметр | Блок | Мин. | Типичный | Макс. |
Температура хранения | °C | -40 | 85 | |
Рабочий чехол Temp для C-temp | °C | 0 | 70 | |
Рабочий корпус I-temp | °C | -40 | 85 | |
Рабочая относительная влажность | % | 5 | 95 | |
Напряжение источника питания | V | 3,15 | 3,3 | 3,45 |
Ток подачи | Ма | 600 | ||
Битратер для Tx | Гбит/с | 2,488 | ||
Битратер для Rx | Гбит/с | 1,244 | ||
> Рабочее состояние
Поддержка ITU-T G.984.2 GPON OLT C +
Одноволоконные двунаправленные передачи данных с симметричными 2,488 Гбит/с Tx и 1,244 Гбит/с Rx
1490nm передатчик непрерывного режима с DFB LD
1310nm burst-mode приемник с APD-TIA
2-проводной интерфейс для Встроенный цифровой диагностический мониторинг
Сброс приемника, обнаружение сигнала, индикация функции RSSI (сброс, RX_SD, RSSI)
Посылка SFP с оптическим интерфейсом SC/UPC
Один + 3,3 V источника питания
Рабочий чехол с температурой-40 ~ 85 °C для промышленного производства и 0 ~ 70 °C для коммерческого использования
Соответствие RoHS6
> Особенности
GPON-C + + +: GPON OLT SFP 2,5G/1,25G Tx1490/Rx1310nm 20km C + + + (7dBm)

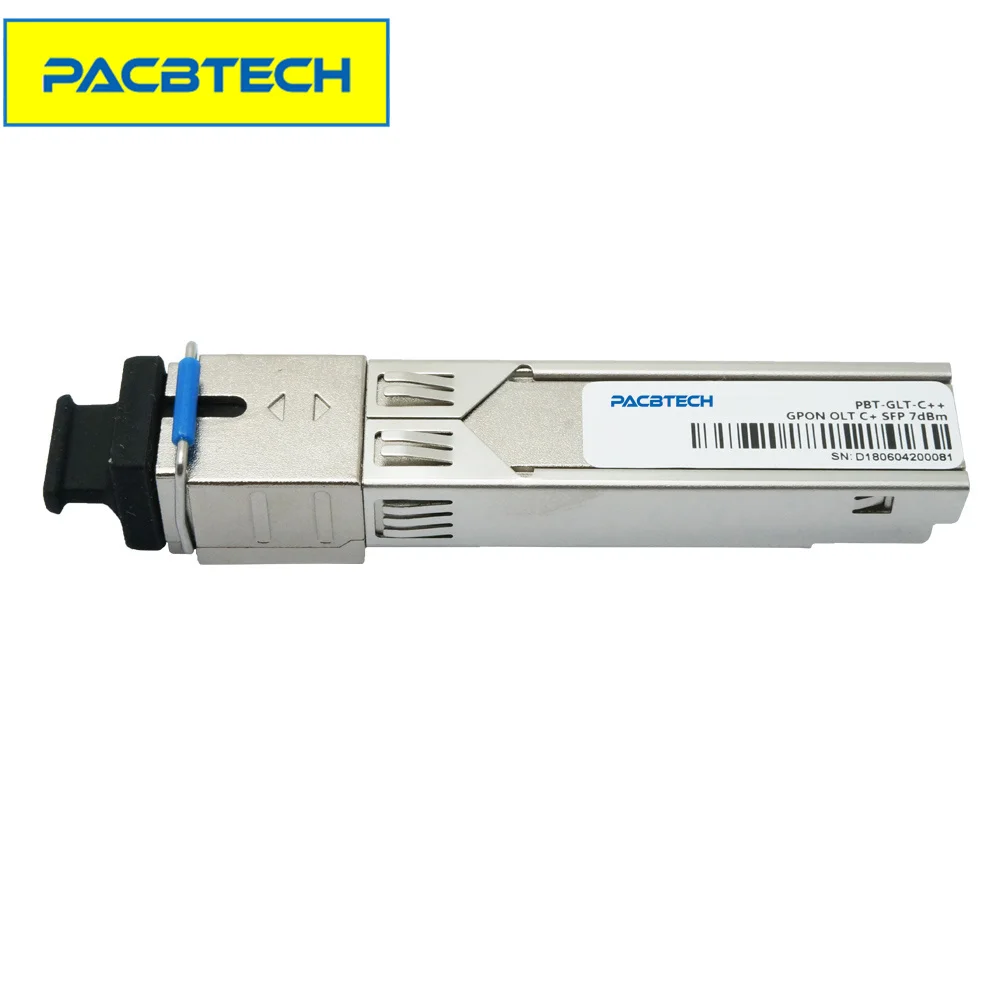

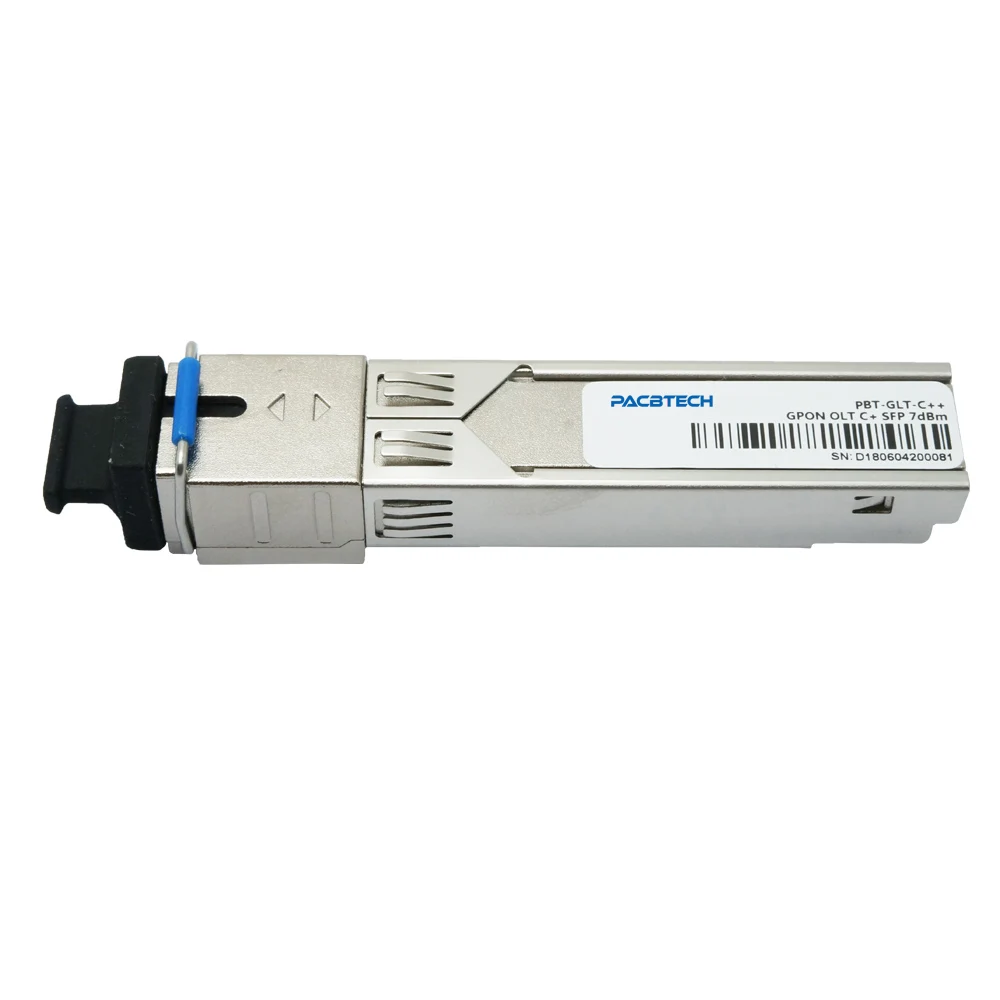

GPON-C + +: GPON OLT SFP 2,5G/1,25G Tx1490/Rx1310nm 20km C + + (5-7dBm)

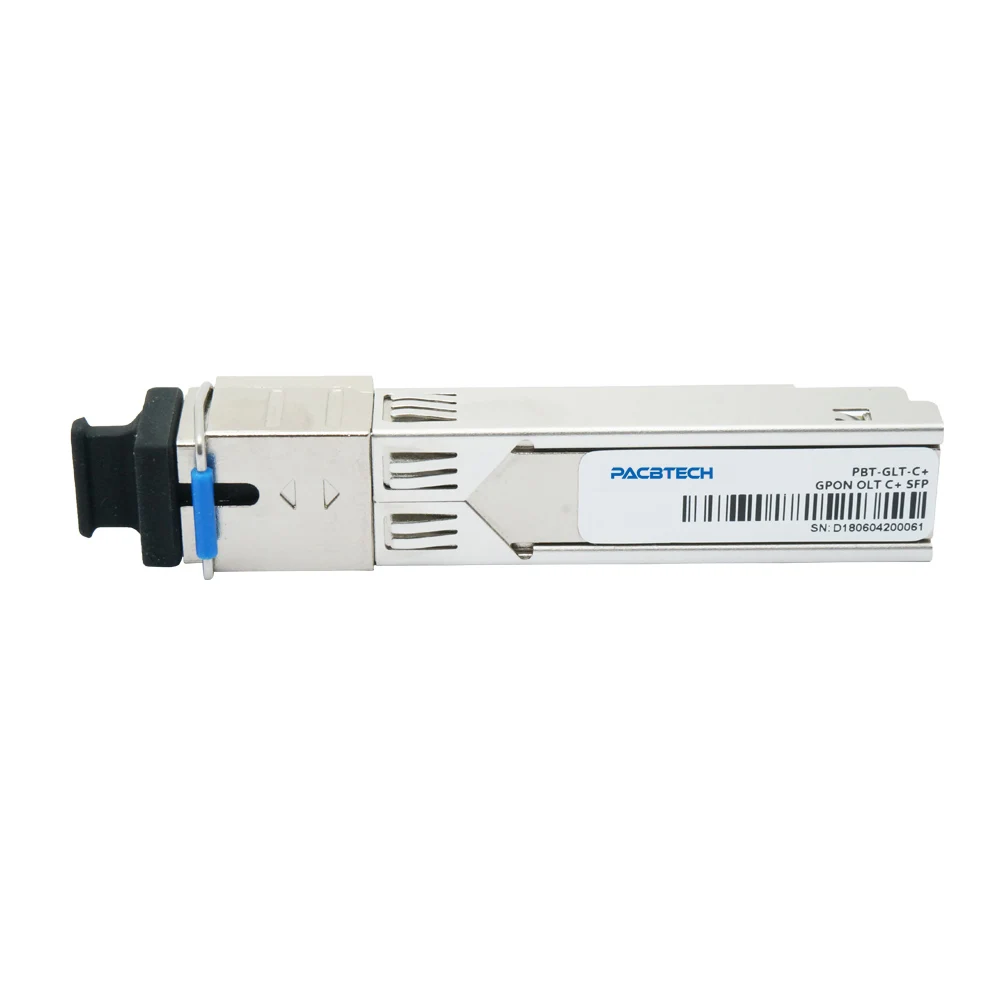

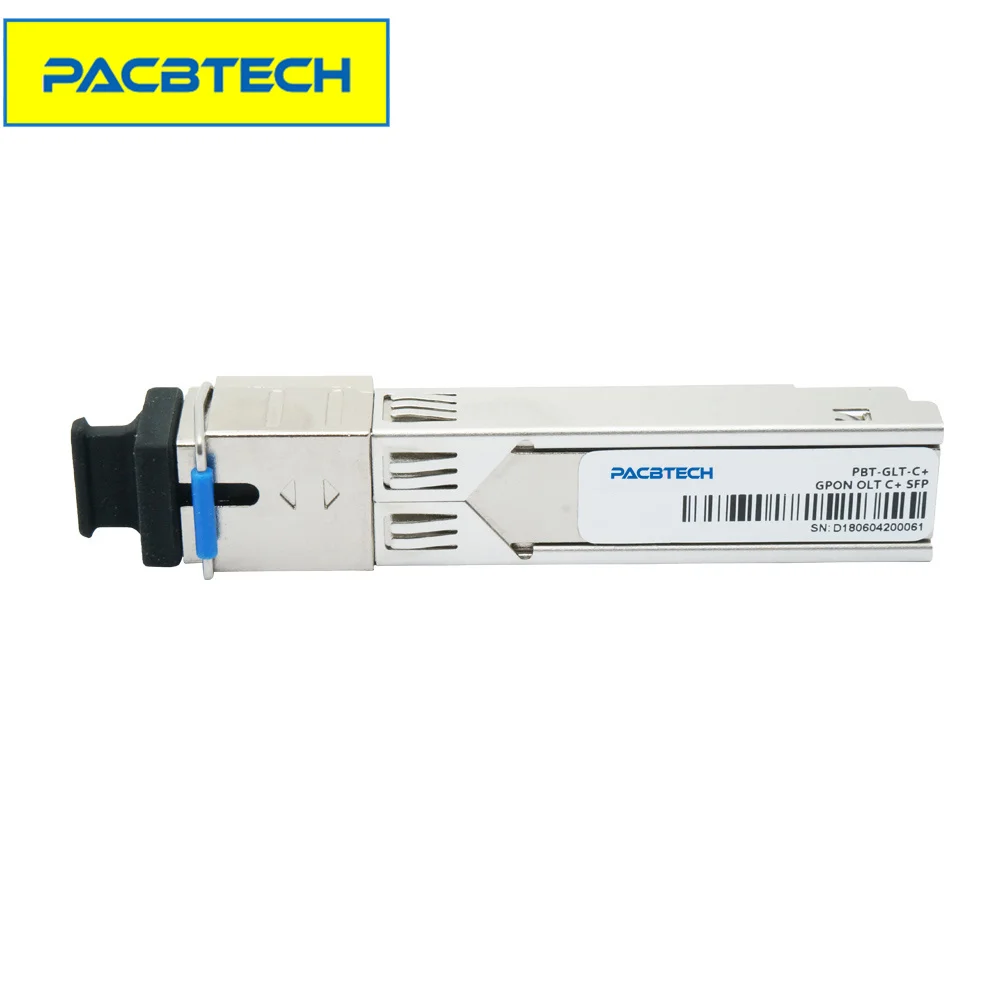

GPON-C +: GPON OLT SFP 2,5G/1,25G Tx1490/Rx1310nm 20km C + (2-5dBm)
Информация о заказе:
Gpon Olt Класс C +/C + + + PON SFP трансивер 2,5G/1,25G Tx1490/Rx1310nm 20 км PON SFP оптический модуль совместим с Huawei/ZTE
