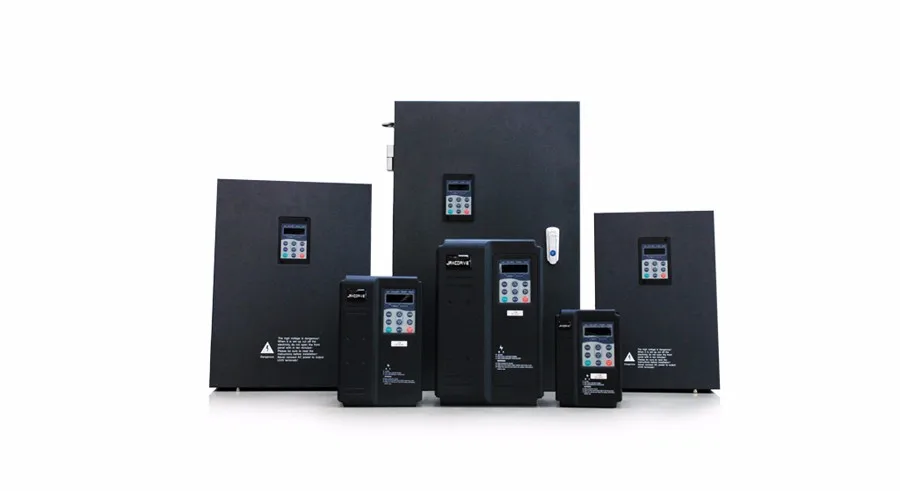

Преобразователь частоты электропитания 60 Гц 50 двигатель с переменным приводом |

Характеристики

220V 380V 30000 Вт инвертирующий усилитель мощности для воздушный компрессор

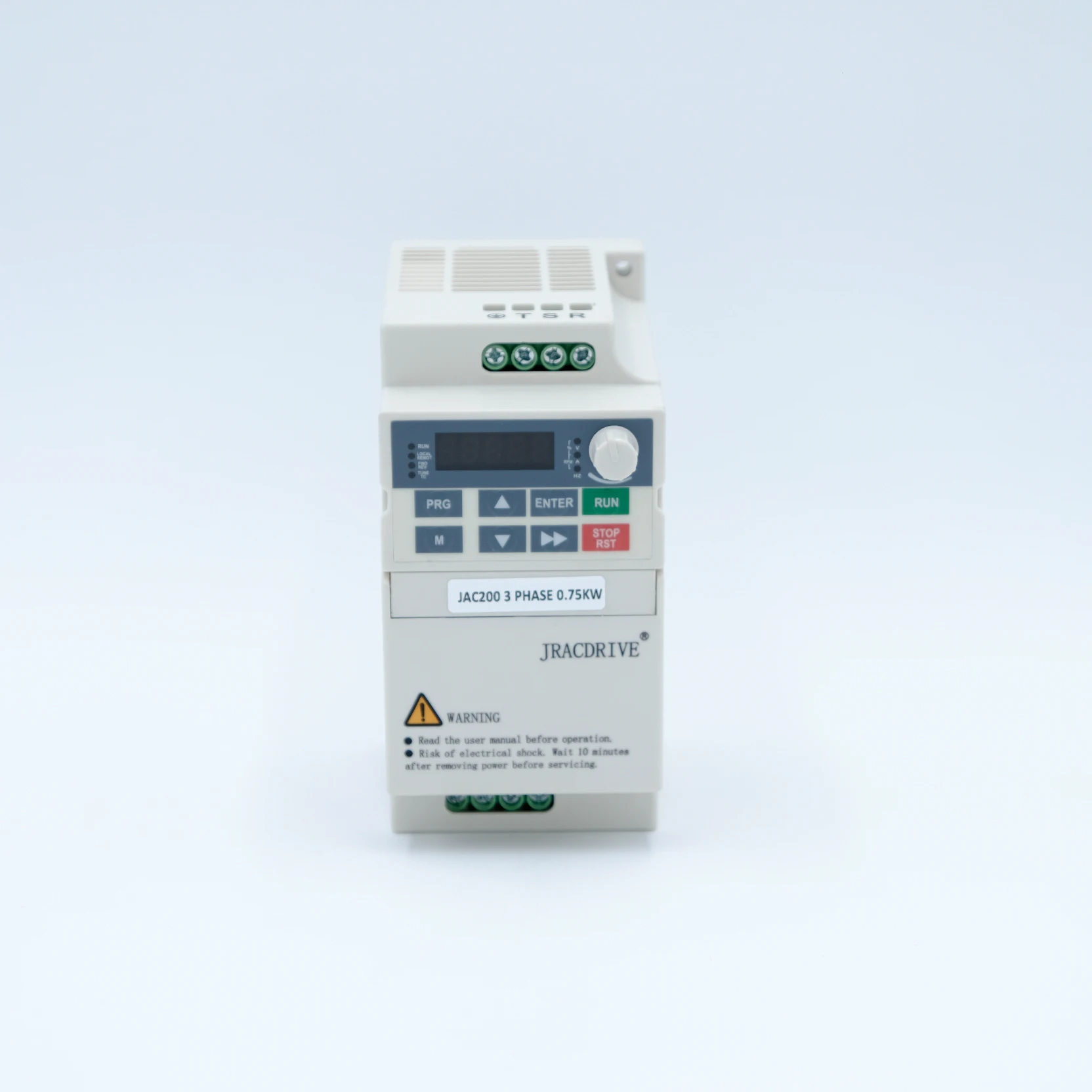

Производительность JAC 200

Поддержка векторного управления для различных двигателей.

Поддержка асинхронного двигателя и векторного управления для синхронного двигателя.
Поддержка векторного управления для синхронного двигателя с постоянным магнитом без обратной связи с абсолютным положением.
Поддерживает различные кодеры, дифференциальный кодер, открытый коллекторный кодер и роторный кодер.

Новейший бесскоростной датчик векторного управления

Не-датчик скорости векторное управление может сделать при заторможенном Роторе движения и выходы поддерживают 150% Номинальный крутящий момент в силу при температуре не выше 0,5 Гц.
Векторное управление бесскоростным датчиком может уменьшить чувствительность параметров двигателя и улучшить применимость тока.
Он используется для управления обмоткой, распределения нагрузки при различных двигателях, перетаскивающих одну нагрузку и в других случаях.

Характеристики высокого пускового момента и превосходной отзывчивости

150% пусковой крутящий момент может быть предоставлена при температуре не выше 0,5 Гц (wУправление вектором для датчика), В то время как 180% крутящий момент при нулевой скорости (с векторным управлением для датчика) может быть предоставлен при 0 Гц.
Без векторного управления датчиком крутящий момент составляет <20 мс. С векторным управлением для датчика крутящий момент составляет <5 мс

Технические характеристики инвертора

Товар		Параметры
Стандартные функции	Максимальная частота	Вектор: 0 ~ 300 Гц; V/F контроль: 0 ~ 3200 Гц
	Несущая частота	0,5 кГц ~ 16 кГц Частота несущего устройства автоматически настраивается на основе характеристик нагрузки.
	Входная частота Разрешение	Цифровая настройка: 0,01 Гц Аналоговая Настройка: Максимальная частота x 0.025%
	Режим управления	•Бесконтактный Векторный контроль потока (SFVC) •Замкнутое векторное управление (CLVC) •Управление напряжением/частотой (V/F)
	Пусковой момент	•Тип G: 0,5 Гц/150% (SFVC); 0 Гц/180% (CLVC) •P: 0,5 Гц/100%
Основные функции	Диапазон скорости	1:100 (SFVC)	1:1000 (CLVC)
	Точность постоянной скорости	±0.5% (SFVC)	±0.02% (CLVC)
	Управление крутящим моментом Точность.	±5% (CLVC)
	Емкость перегрузки	•Тип G: 60s для 150% номинального тока, 3s для 180% номинального тока •Тип P: 60s для 120% номинального тока, 3s для 150% номинального тока
	Увеличение крутящего момента	• Фиксированное увеличение •Подгонянный boost 0.1%-30.0%
	Кривая V/F	•Прямая V/F кривая •Многоточечная Кривая V/F • N-батарея V/F кривой (1,2, высокая мощность, с 1,4, высокая мощность, с 1,6, высокая мощность, с, 1,8, высокая мощность, с квадратной формы)
	Разделение V/F	Два типа: полное разделение; Половинное разделение
	Кривая ускорения/замедления	• Прямой пандус •S-curve ramp Четыре группы ускорения/замедления сДиапазон 0,0-6500,0 s
	Торможение постоянного тока.	Частота торможения постоянного тока: 0,00 Гц ~ Максимальная частота Время торможения: 0,0 s ~ 36,0 s Значение тока торможения: 0.0%-100.0%
	Управление пробежкой	Диапазон частот: 0,00-50,00 Гц JOG Ускорение/замедление время: 0,0-6500,0 s
	Простой ПЛК и Многоступенчатая работа	Он реализует до 16 скоростей через простую функцию PLCИли сочетание режимов терминала DI.
	Бортовой PID	Он легко реализует контролируемую процессом замкнутую систему управления.
	Автоматическое напряжение Регулирование (AVR)	Он может автоматически поддерживать постоянное выходное напряжение при изменении напряжения сети.
	Перенапряжение/ Стойло перегрузки по току Contro	Ток и напряжение автоматически ограничиваются во время работы, чтобы избежать частого отключения из-за перенапряжения/перегрузки по току.
	Ограничение быстрого тока	Максимальный сбой перегрузки по току и защита преобразователя частоты при нормальной работе
	Предел крутящего момента и Контроль	Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время процесса работы. Контроль крутящего момента может быть реализован в режиме CLVC.
Индивидуальные функции	Высокая производительность	Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током.
	Мощность dip ride Через	Отзывы о нагрузке энергия компенсирует Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени.
	Ограничение быстрого тока	Это помогает избежать частых перегрузки по току неисправностей привода переменного тока.
	Контроль времени	Диапазон времени: 0,0-6500,0 минут
	Мульти-мотор Переключение	Четыре мотора можно переключать через четыре группы мотораПараметры.
	Поддержка автобуса	Вспомогательный полевой автобус: Modbus
	Перегрев двигателя Защита	Дополнительная плата расширения ввода/вывода позволяет AI3 получить Вход датчика температуры двигателя (PT100, PT1000), чтобы реализовать защиту от перегрева двигателя.
	Множественный кодировщик Типы	Разница поддержки, открытый коллектор и роторный трансформатор
Управление	Источник команд	Панель управления, терминал управления и порт последовательной связи Переключение различными способами
	Источник частоты	Различные Частотные источники: цифровая справочная информация, аналоговое напряжение, аналоговый ток, импульсная ссылка и ссылка на последовательный порт. Переключение может осуществляться различными способами
	Вспомогательный источник частоты	10 видов вспомогательного источника частоты. Вспомогательная Частотная пробежка и частотный синтез можно достичь гибко
	Входной терминал	Стандарты: 7 цифровых входных терминалов, среди которых один поддерживает максимальный Высокоскоростной импульсный вход 100 кГц 2 аналоговых входных разъема, среди которых один поддерживает только входное напряжение 0~ 10 В и другие поддерживает Вход напряжения 0 ~ 10 В или текущий вход 4 ~ 20 мА Возможности расширения: 3 цифровых входных терминала 1 аналоговый входной терминал, который поддерживает вход напряжения-10 в~ 10 В и поддерживает PT100/PT1000
Управление	Выходной терминал	Стандарты: 1 Высокоскоростной импульсный выходной терминал (открытый тип коллектора опционально), Поддержка 0 ~ 100 кГц квадратный сигнал 1 цифровой выходной терминал 1 релейный выходной терминал 1 аналоговый выходной терминал, поддерживающий выход тока 0 ~ 20 мА или выходное напряжение 0 ~ 10 в Возможности расширения: 1 цифровой выходной терминал 1 релейный выходной терминал 1 аналоговый выходной терминал, поддерживающий выходной ток 0 ~ 20 мА или выходное напряжение 0 ~ 10 в
Управление дисплеем и клавиатурой	Светодиодный дисплей	Отображение параметра
	Блокировка клавиш и выбор функций	Осуществите частичное или Полное блокирование ключей и определите Диапазон действия некоторых ключей для предотвращения неправильной работы
	Функция защиты	Тест на короткое замыкание электродвигателя, входная/Выходная фазовая защита по умолчанию, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева, защита от перегрузки и т. д.
	Варианты	IO карта расширения, дифференциальный вход PG карта, OC вход PG карта и роторный трансформатор PG карта.
Защита окружающей среды	Сайт обслуживания	В помещении, без прямого солнечного света, без пыли, коррозионного газа, горючих газов, масляного тумана, водяного пара, капельного или соленого и т. д.
	Высота	Меньше, чем 1000 м
	Температура окружающей среды	-10℃~+ 40℃(Пожалуйста, используйте оборудование, выдавливая при температуре окружающей среды 40℃~ 50℃)
	Влажность	Менее 95% относительной влажности, без конденсации воды
	Вибрация	Меньше, чем 5,9 м/с^2.(0,6 г)
	Температура хранения	-20℃~+ 60℃
	Класс IP	IP20
	Уровень загрязнения	PD2
	Система распределения электроэнергии	TN , TT
