2 шт. Плата усилителя в сборе L15 усилитель на полевых МОП-транзисторах плата

Характеристики

2 шт. усилитель плата в сборе L15 усилитель на полевых МОП-транзисторах плата 2-канальный усилитель с 2 шт. радиатор Эффект трубки IRFP240 IRFP9240

Используйте несвязанный вход (прямой).

Полный трубка с полевым эффектом выход (три пары оригинального импортируемого из Германии IRFP240 IRFP9240 на канал).

Используется технология военных печатных плат.

Все компоненты новые и оригинальные.

IRFP240 параметр: VDS = 200 в, ID = 20A, PD = 150 Вт

IRFP9240 параметр: VDS = 200 в, ID = 12А, PD = 150 Вт

Параметры продукта

Частотный диапазон отклика: 5 Гц-0.1дб, 250K HZ-3dB

Диапазон напряжения: DC + -15V к DC + -70V

Мощность: 150 Вт 8R,300 Вт 4R, 600 Вт 2R. (+ -55 в источник питания)

SR >20V /US

THD> 0.02% 150W 8R. Взвешивание

SNR> 97дб

Усиление напряжения = 31 раз

Размер печатной платы: l150 мм * w40 мм.

Размер радиатора: l160мм * h55мм

Упаковочный лист:

2 шт. L15 усилитель на полевых МОП-транзисторах доска

2 шт. радиатор

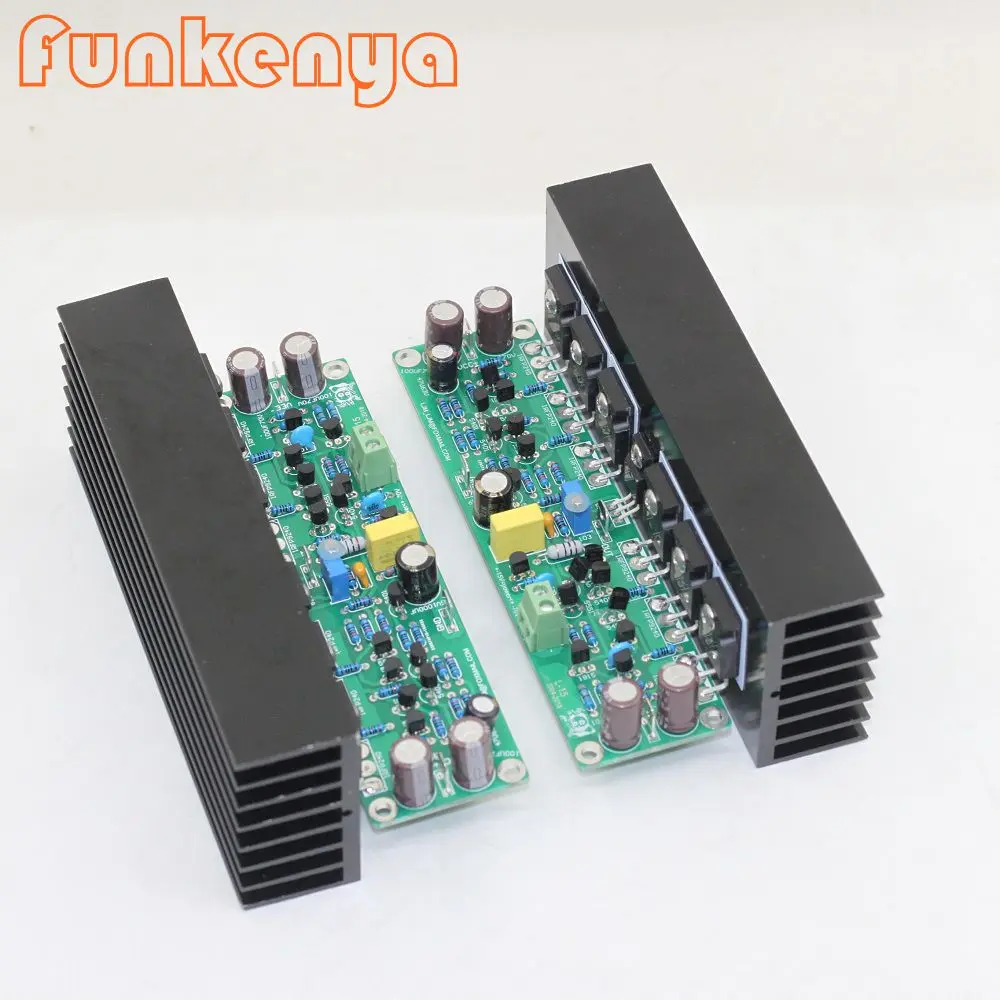

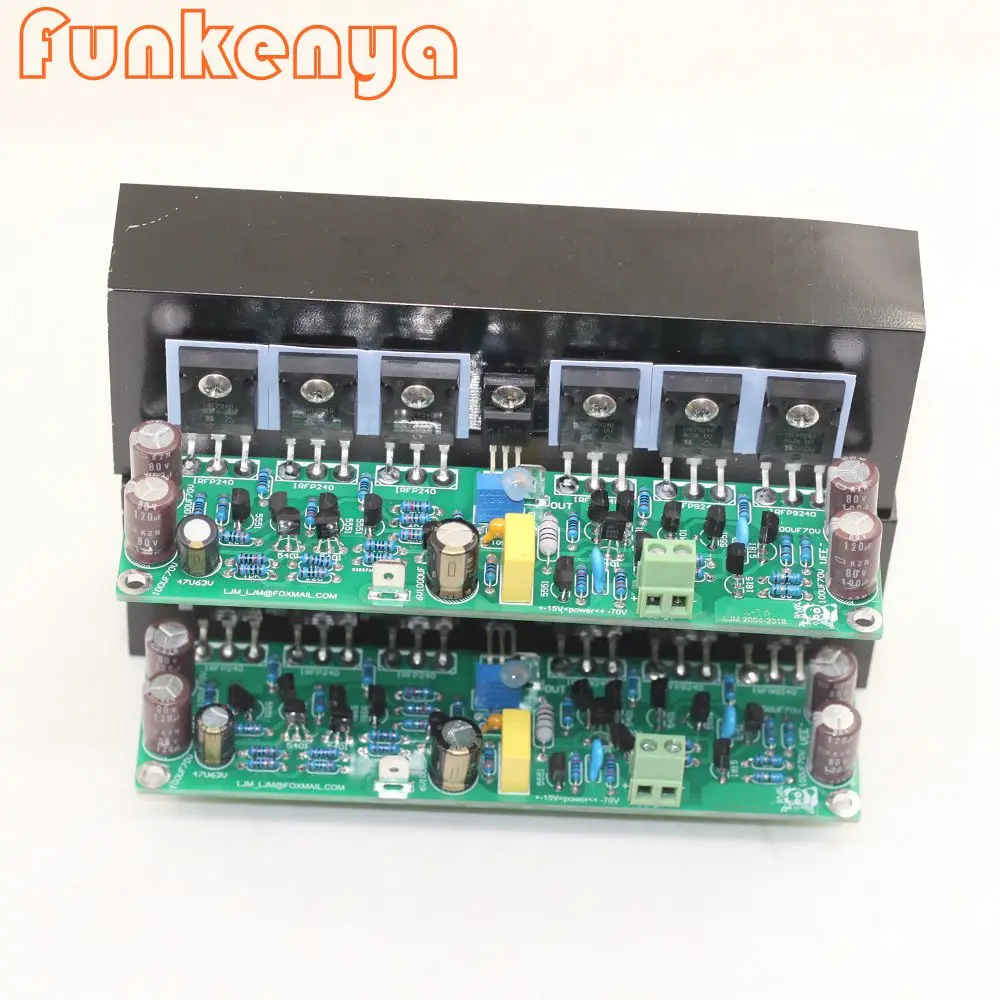

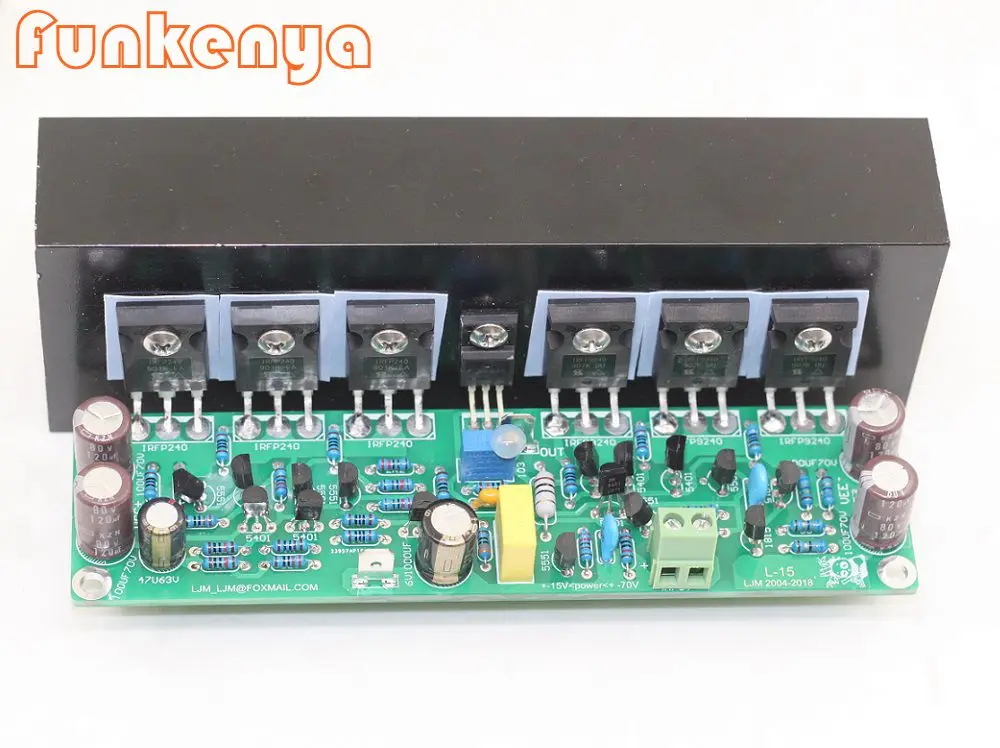

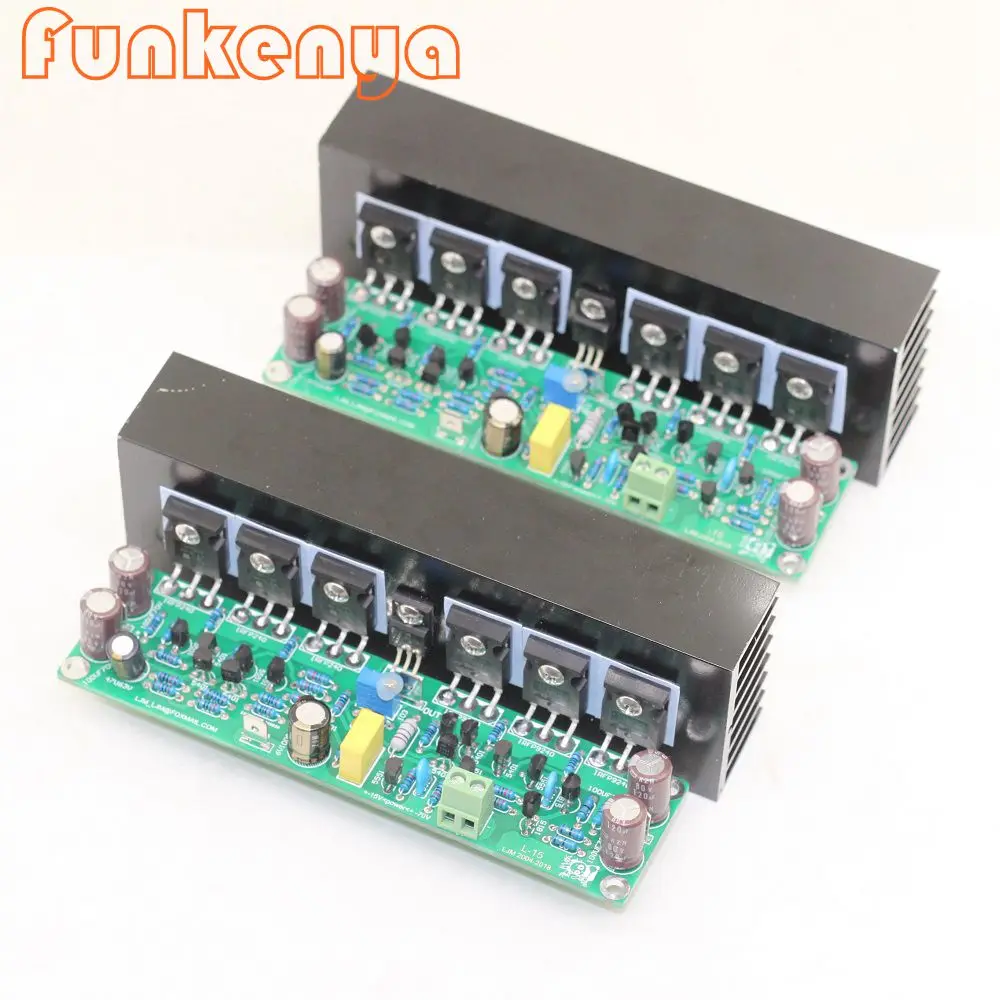

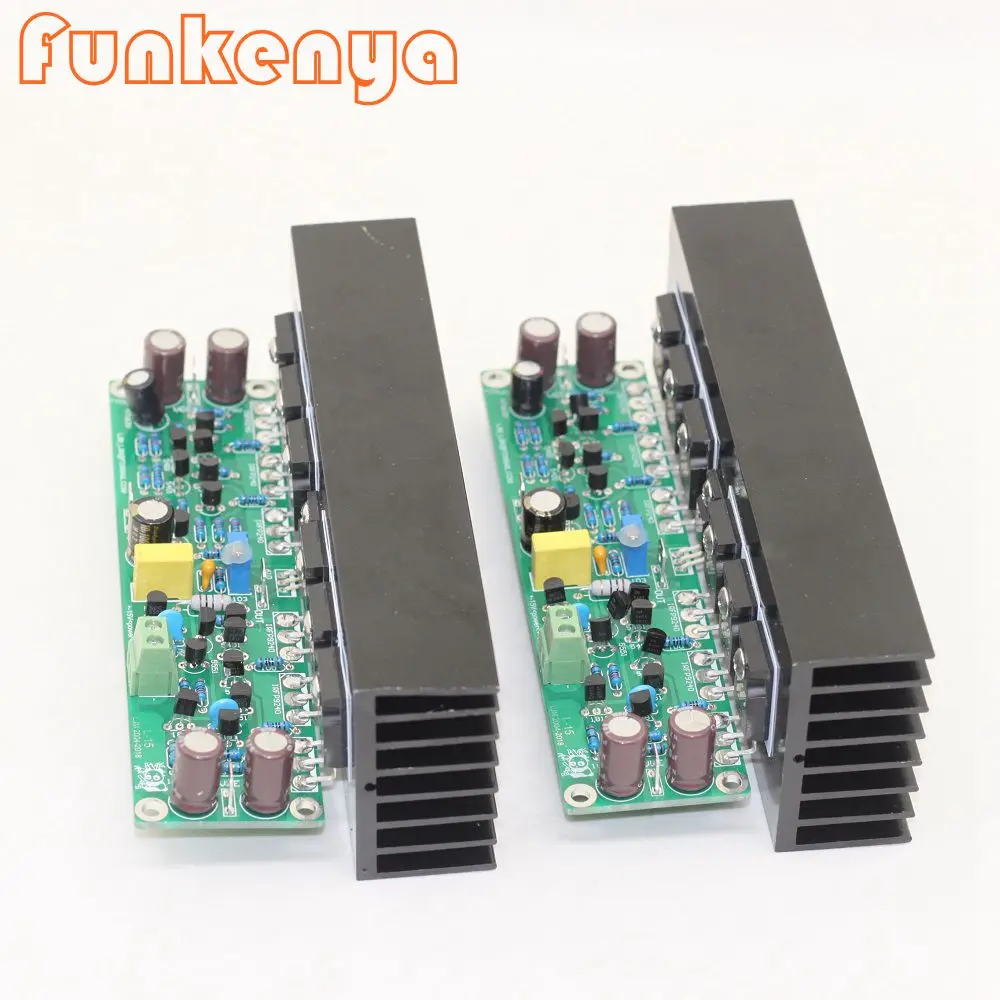

Фотографии

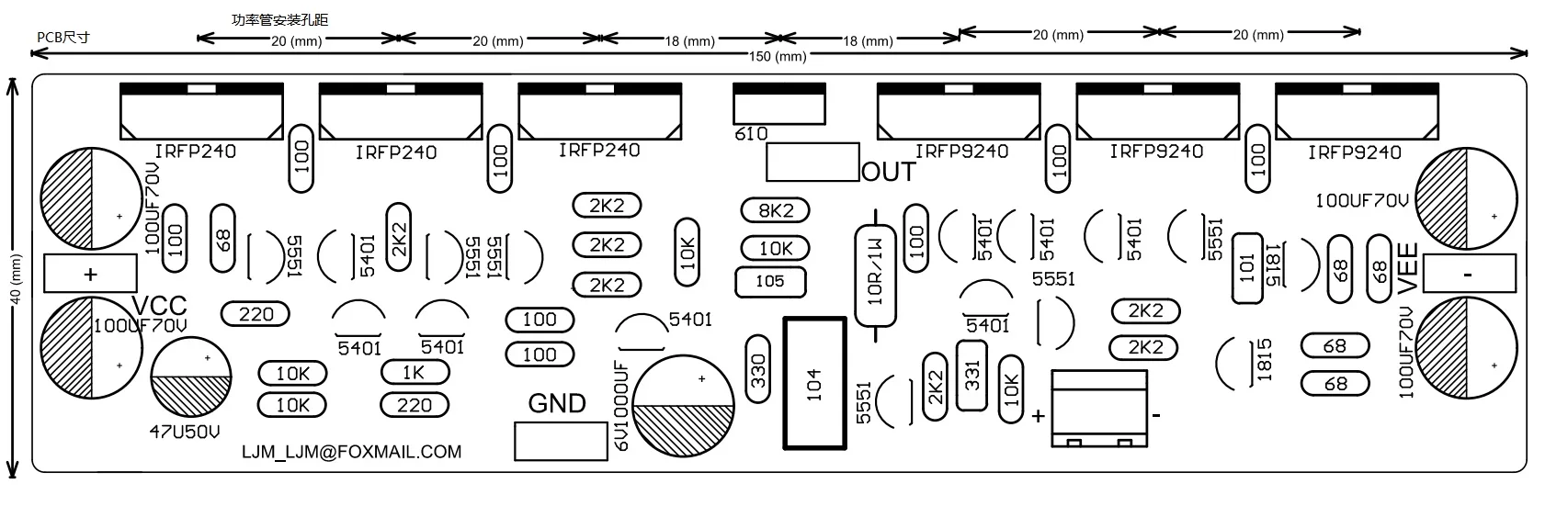

Чертеж размеров, чертеж положения монтажного отверстия.

Тест на частотную реакцию: проверка точности звука 2

Тест на частотную реакцию:
10 Гц-30 кГц-0,05 дБ

Фактические измерения:

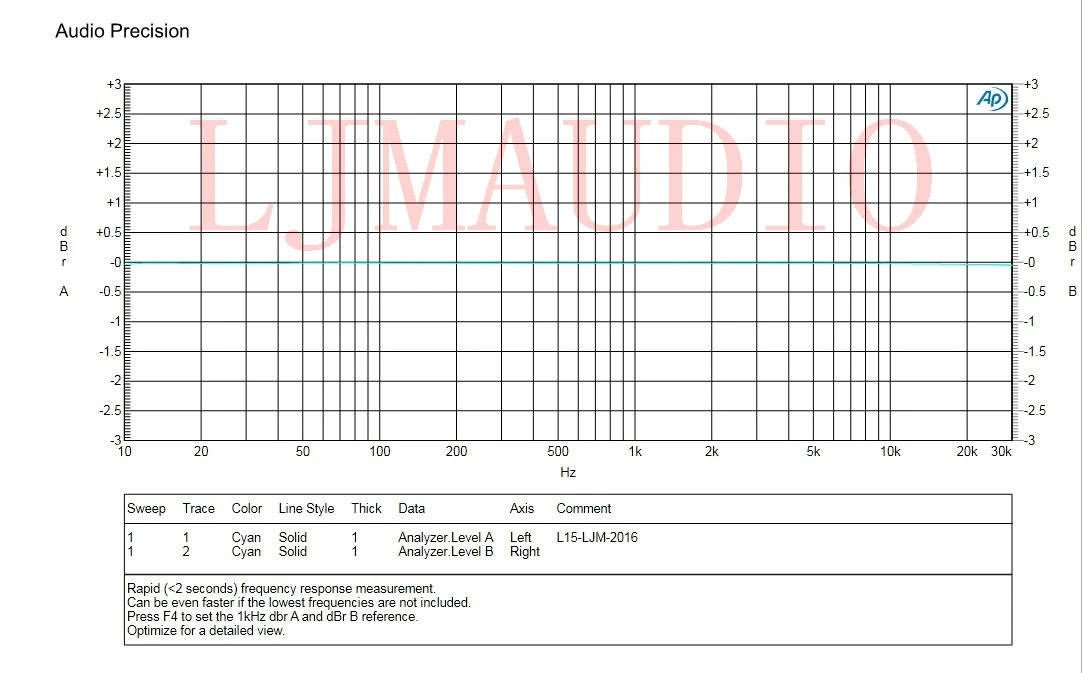

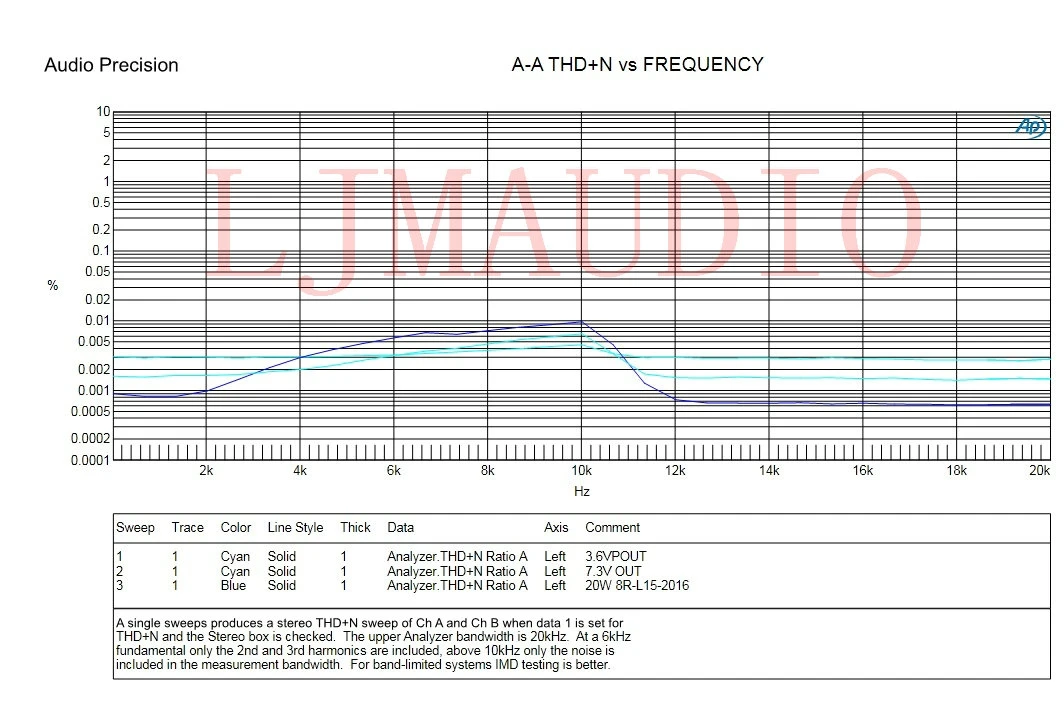

Тест на частотную реакцию: AP SYS два теста

Тест на частотную реакцию:
10 Гц-30 кГц-0,05 дБ

THD + N <0.01%

Устройство тестируется: AP SYS TWO

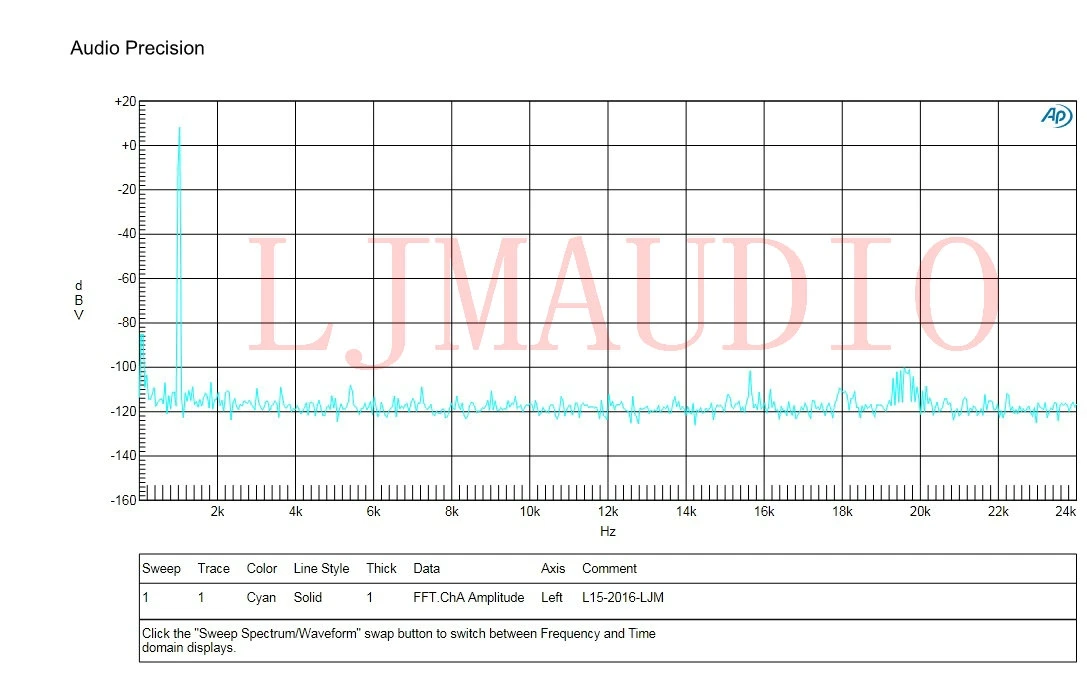

FFT спектр распределения данных:
