Устройство управления ШИМ переключатель постоянного тока 20 А регулятор 10-60 в

Характеристики

Описание

aeProduct.getSubject()

Полное название модуляции ширины импульса: Модулятор ширины импульса или ШИМ для коротких. Из-за своей особой производительности, он часто используется в качестве лампы затемнения в цикле постоянного тока или управления скоростью двигателя постоянного тока. Эта схема является контроллером двигателя, сделанным с использованием принципа широты импульса модуляции (ШИМ). Использование этого метода для управления скоростью двигателя имеет два преимущества:
1. Это в основном изменяет рабочий цикл выходной квадратной волны, чтобы изменить среднее время на нагрузке от 0-100% для достижения цели регулировки яркости/скорости нагрузки. Преимущество использования модуляции ширины импульса (PWM) для достижения регулировки яркости/скорости заключается в том, что энергия источника питания может быть полностью использована, а эффективность цепи высока.
Например: когда на выходе 50% квадратная волна, источник энергии, потребляемая при ширине импульса модуляции (PWM), также составляет 50%, то есть, почти вся энергия преобразуется в выходную мощность нагрузки. Когда используется общее понижающее регулирование скорости резистора, чтобы нагрузка получала 50% от максимальной выходной мощности источника питания, источник питания должен обеспечить более 71% выходной мощности, из которых 21% потребляется падением напряжения и потреблением тепла резистора.
2. Метод модуляции ширины импульса (PWM) может сделать нагрузку получить полное напряжение питания при работе, что полезно для того, чтобы преодолеть сопротивление внутренней катушки двигателя и сделать двигатель генерировать больший крутящий момент.

Продукты оснащены внешними ручками контроля скорости.
Переднее и обратное управление, (вперед, стоп, Назад) продукты оснащены передними и обратными переключателями.
Используется чип, а фильтрующий конденсатор-монолитный конденсатор, схема Стабильная и надежная.
Площадь теплоотвода, используемая этим регулятором скорости, более чем в два раза выше, чем у аналогичных продуктов на рынке, которые могут удовлетворить потребности моторов мощностью 150 Вт.

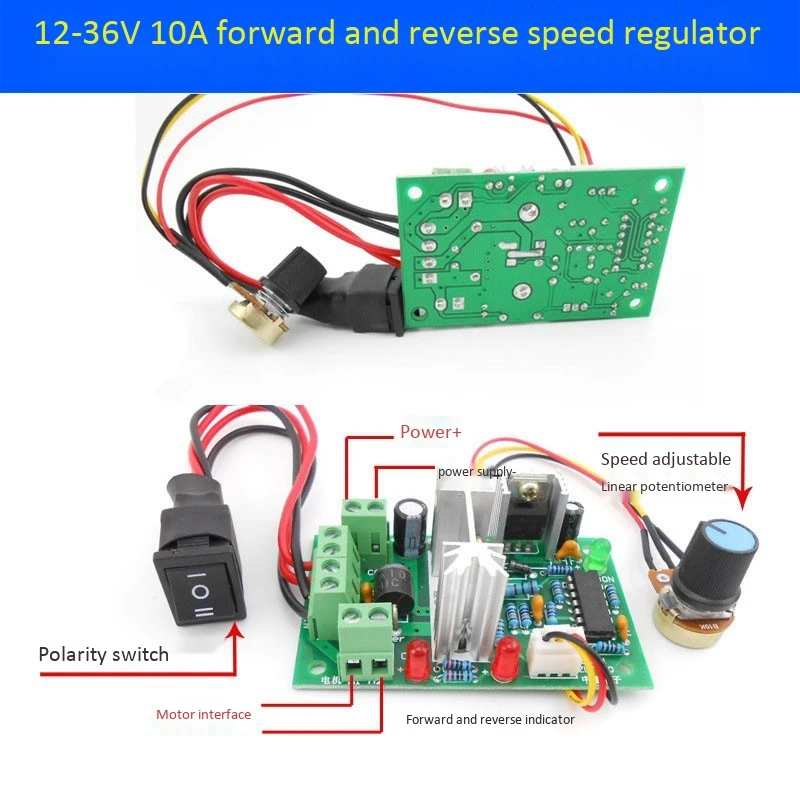

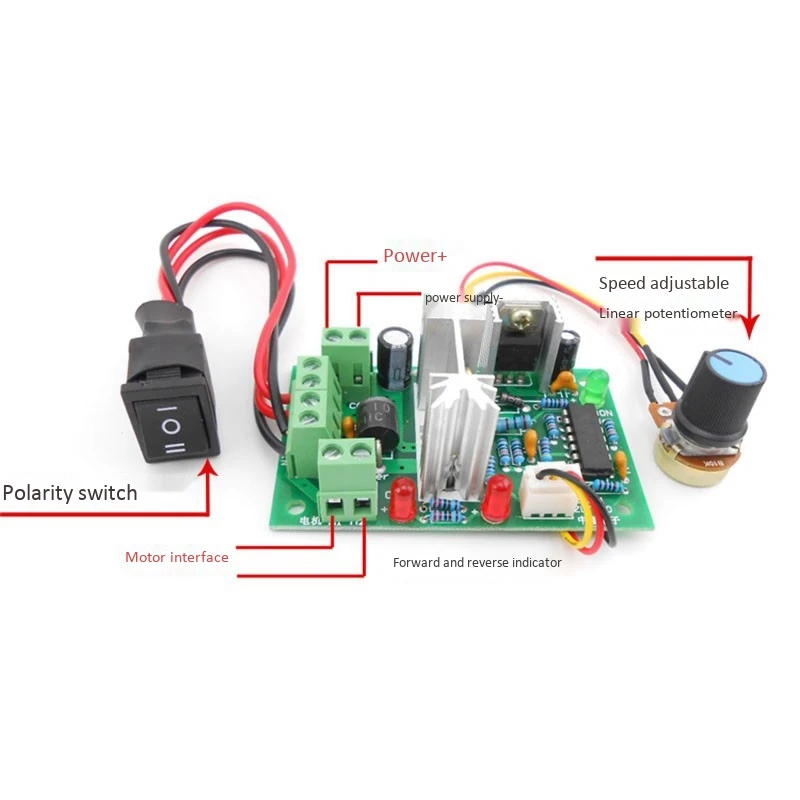

1. Подключите шнур питания, убедитесь, что положительные и отрицательные выключатели находятся в среднем нулевом положении, подключите источник питания постоянного тока, убедитесь, что диапазон напряжения постоянного тока превышает 10 в, меньше 36 В, и убедитесь, что выходная мощность источника питания отвечает потребностям двигателя. Не подключайте положительные и отрицательные клеммы источника питания постоянного тока в обратном направлении, в противном случае регулятор может быть поврежден.
2. Подключите двигатель, провод двигателя может быть положительным или отрицательным.
3. Регулирующий переключатель, переключатель вперед и назад используется для управления направлением скорости двигателя, когда переключатель находится в нулевом положении, двигатель останавливается.
4. Ручка потенциометра. Регулировка ручки потенциометра может изменить соотношение выходной мощности управляющего и скорость двигателя.

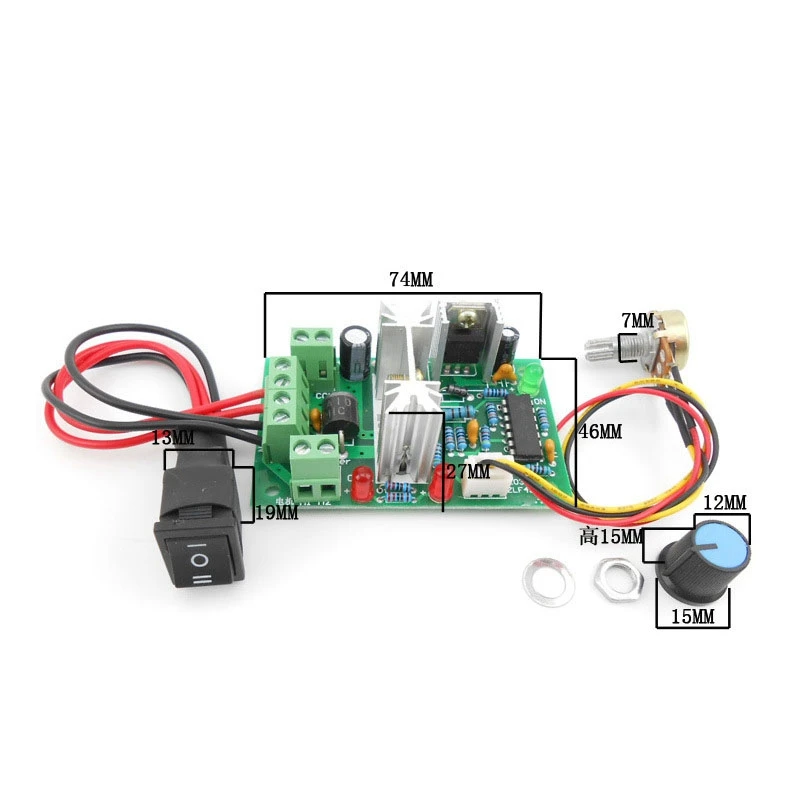

Размер: 73.5x45.5x27мм
Материал: АБС-пластик + Поликарбонат
Цвет: зеленый + черный

Посылка:
1 * контроллер скорости двигателя постоянного тока

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
