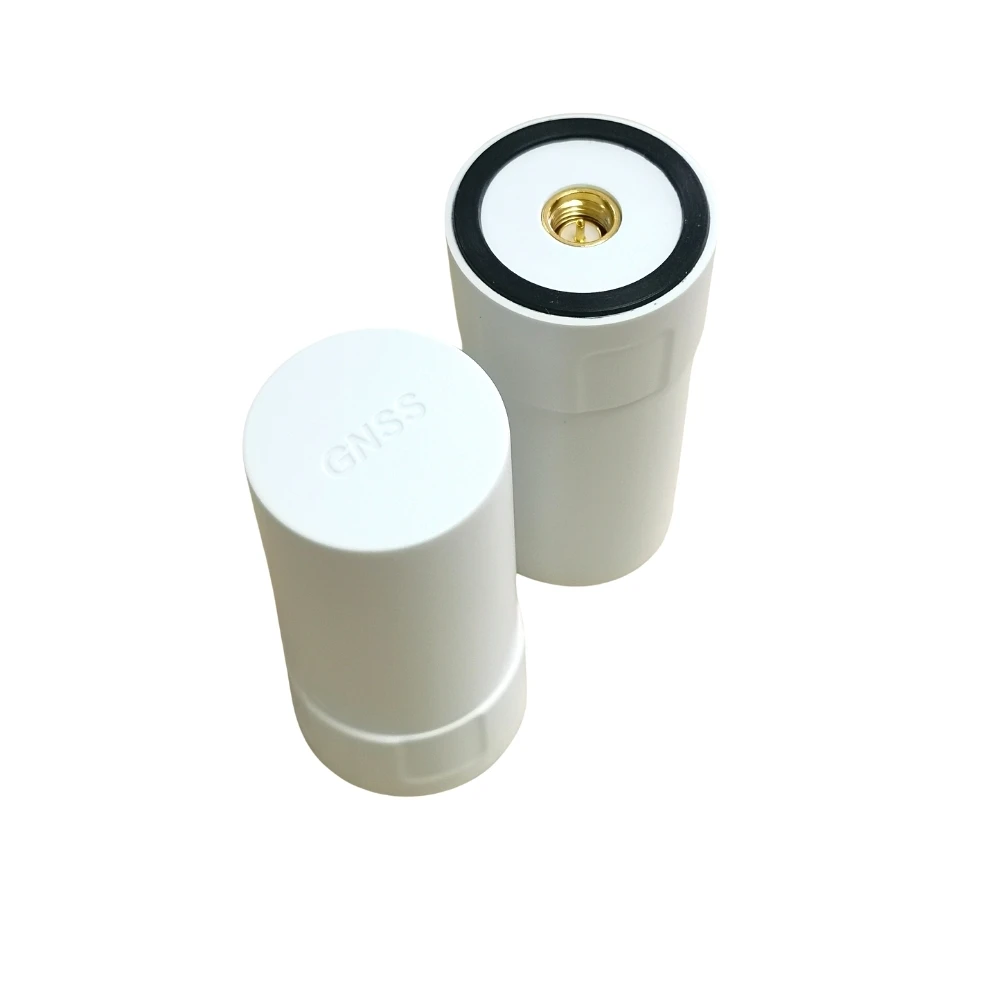

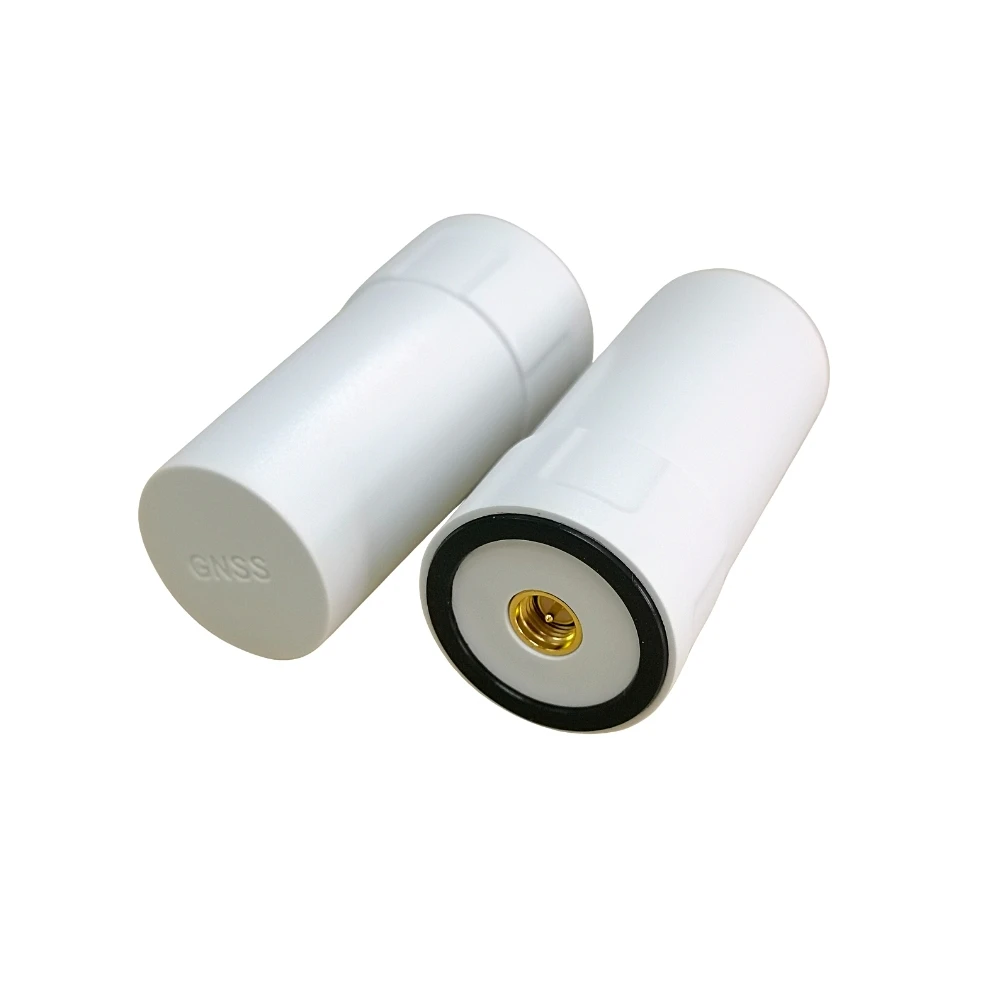

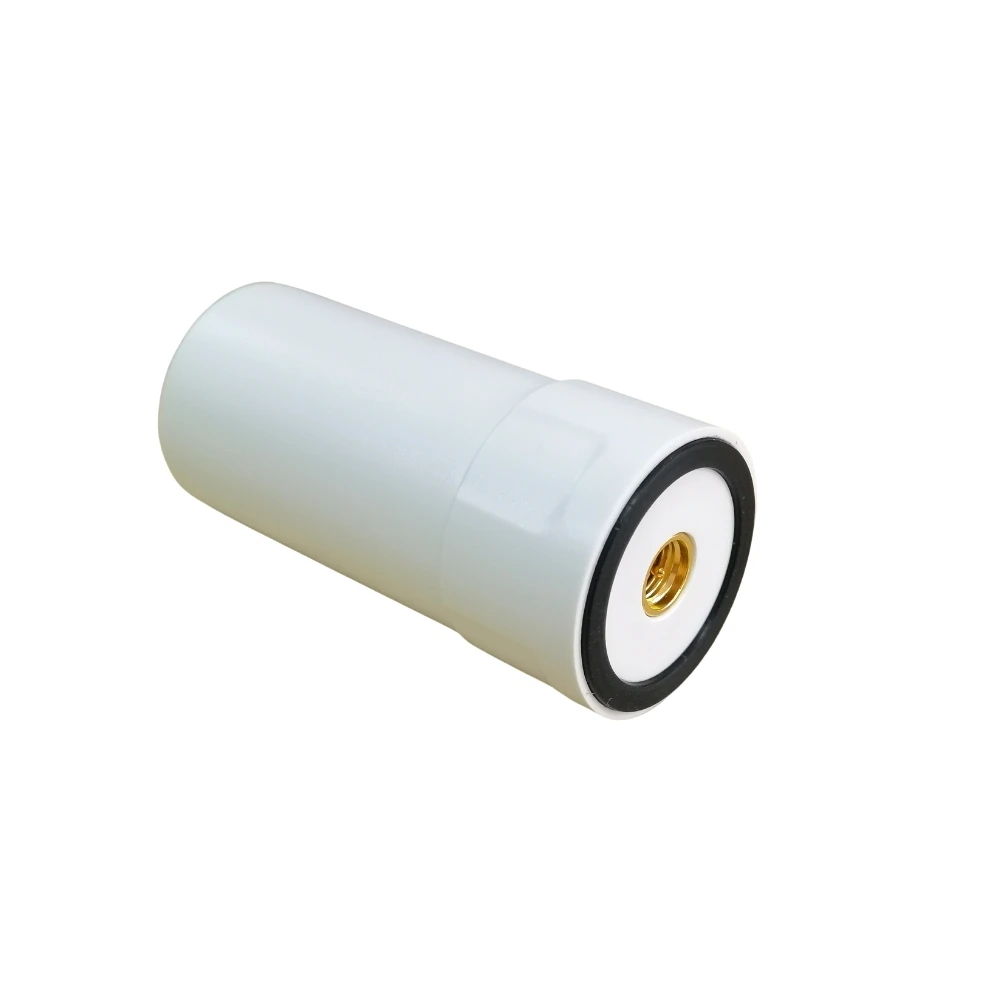

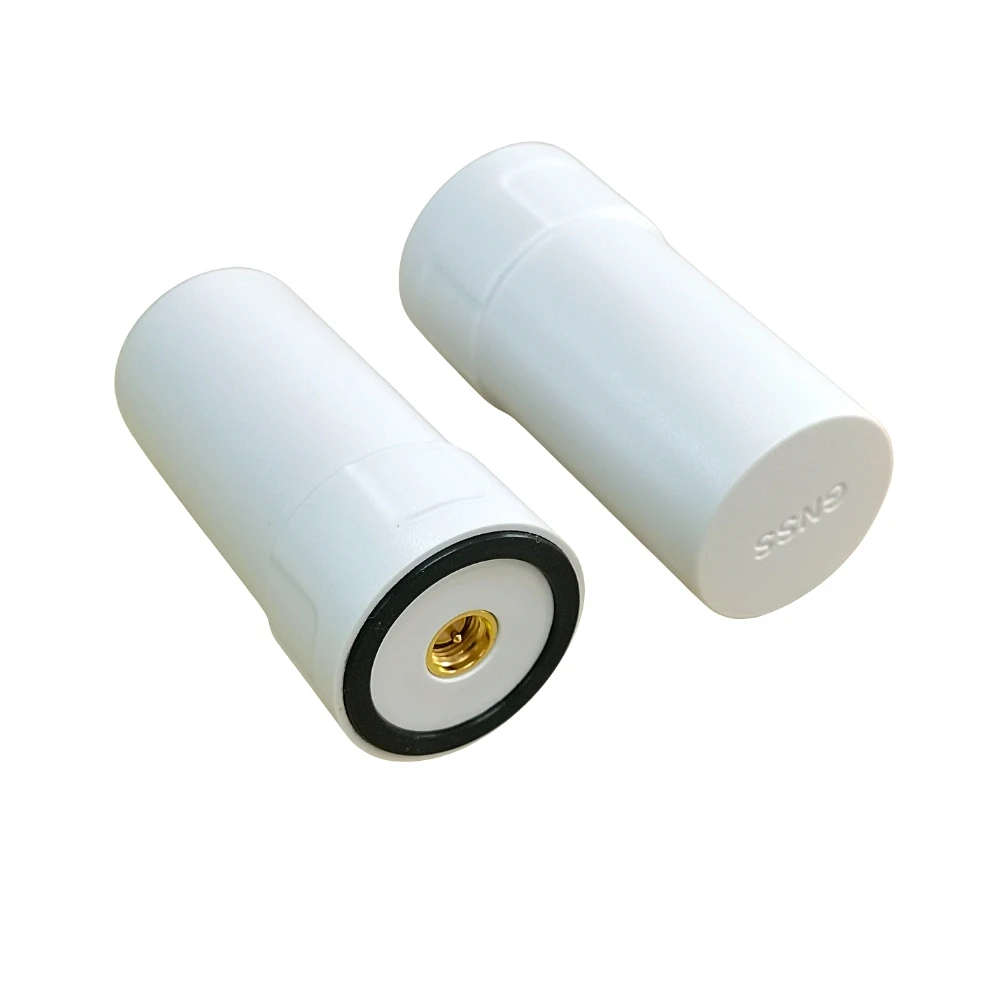

Цена ограничивает продажу 200 штGPS/ГЛОНАСС/антенна Beidou, антенна GNSS AN-106
Модель: AN-106
Отличные характеристики всенаправленного излучения. По сравнению с традиционной микрополосной антенной, антенна имеет спиральную структуру четырех рук. Он обладает более низким коэффициентом усиления высоты и широкоугольными круговыми поляризационными характеристиками и может получать более низкие спутниковые сигналы.
Антенна имеет характеристики малого объема, высокая точность позиционирования и светильник вес, а также может удовлетворить потребности пользователей.Характеристика: качество-это светильник. Общий вес антенны составляет менее 30 г, что особенно подходит для оборудования, такого как беспилотный летательный аппарат (БПЛА), ручная машина, носимое оборудование и так далее. Это может значительно уменьшить нагрузку.Легкая установка. Антенна питается и передаётся через стандартное соединение SMA, а соединение антенны соединено с сигнальным соединителем клеммного устройства для фиксации антенны без дополнительных монтажных отверстий.Сигнал | GPSL1/L2 GLONASSL1/L2 GalileoE1/ E5b BEIDOUB1/B2 QZSSL1 SBASL1 |
Номинальная | 50 Ω |
Поляризация | RHCP |
Осевой | ≤ 1,5 дБ |
Рабочий | 1197-1278 МГц 1559-1606 МГц |
Функция LNA | |
Коэффициент усиления LNA | 35 ± 3 дБ(Тип. @ 25 °C) |
Шумовая фигура | ≤ 1,5 дБ при 25 °C, тип. |
Выход/вход VSWR | ≤ 1,8: 1 тип. 2,0: 1max |
Рабочее напряжение | 3,0~+ 16VDC |
Рабочий ток | ≤ 45 мА |
Механический | |
Размеры | Φ27.8*56 мм |
Вес | ≤ 18 г |
Соединитель | SMA-J |
Экологический | |
Рабочая температура | -40 ℃~+ 85 ℃ |
Температура хранения | -40 ℃~+ 85 ℃ |
Влажность | 95% без конденсации |
Конструкция спутниковой многочастотной активной спиральной антенны topgnss AN-106 и многорычажной спиральной технологии, поддержка L1 и L2 двухдиапазонного спутникового сигнала приема II, GPS, система GLONASS и Beidou Galileo для удовлетворения потребностей в измерениях текущей многосистемной совместимости и высокой точности, для ручного оборудования позиционирования GNSS, БПЛА, Бла навигации и позиционирования приложений и других высокой точности.
Технические характеристикиДля обеспечения производительности правой круговой поляризации и фазового центра в многорычажной спиральной технологии, уменьшения воздействия погрешности измерения;Антенный блок с воздушным диэлектриком, высоким коэффициентом усиления и низким коэффициентом усиления при низком подъеме спутникового сигнала, чтобы обеспечить сбор в некоторых серьезных ситуациях окклюзии обычного спутника;(1) качественный светильник. Общий вес антенны не более 20 г, особенно для оборудования, такого как беспилотный летательный аппарат (БПЛА), трубка, носимое оборудование и так далее. Это может значительно уменьшить нагрузку.(2) отличные характеристики всенаправленного излучения.Антенна имеет спиральную структуру из четырех рук. Он обладает хорошим низким коэффициентом усиления угла и широкоугольной круговой поляризацией и может получать более низкие спутниковые сигналы.
Структура размера антенны (единица измерения: мм)
Упаковочный лист:
В комплекте: 1 шт. антенна GNSS AN-106STOTON GNSS антенны больше новых спецификаций на выбор, может обеспечить OEM / ODM услуги.Если у вас есть особые потребности, пожалуйста, свяжитесь с нами, мы предоставим вам профессиональные навыки и услуги!
