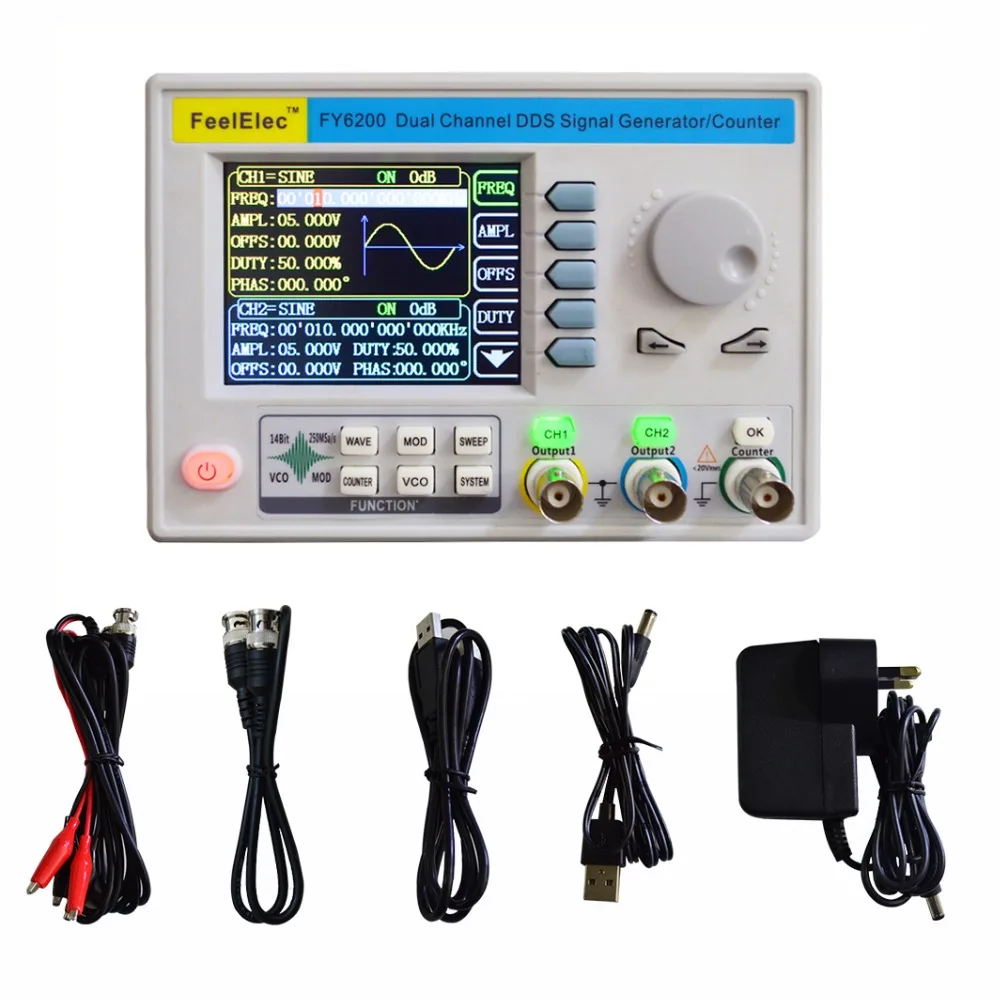

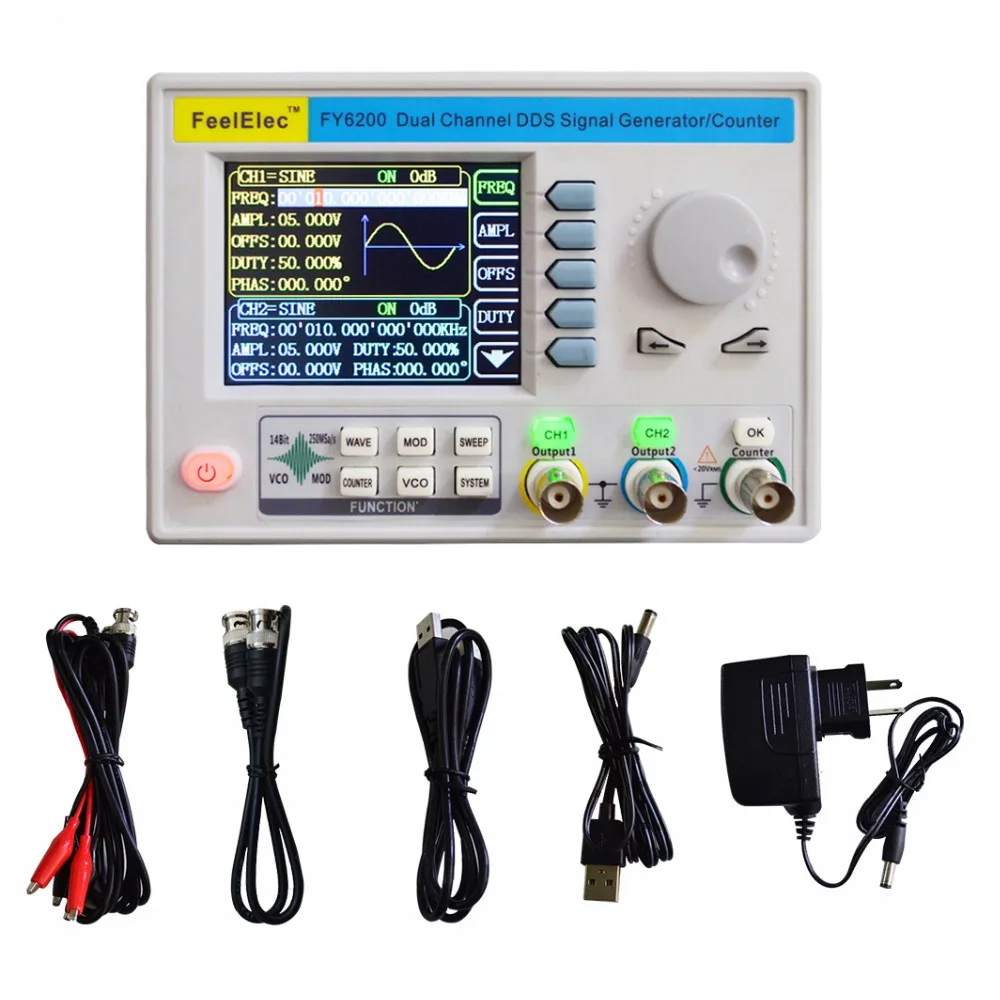

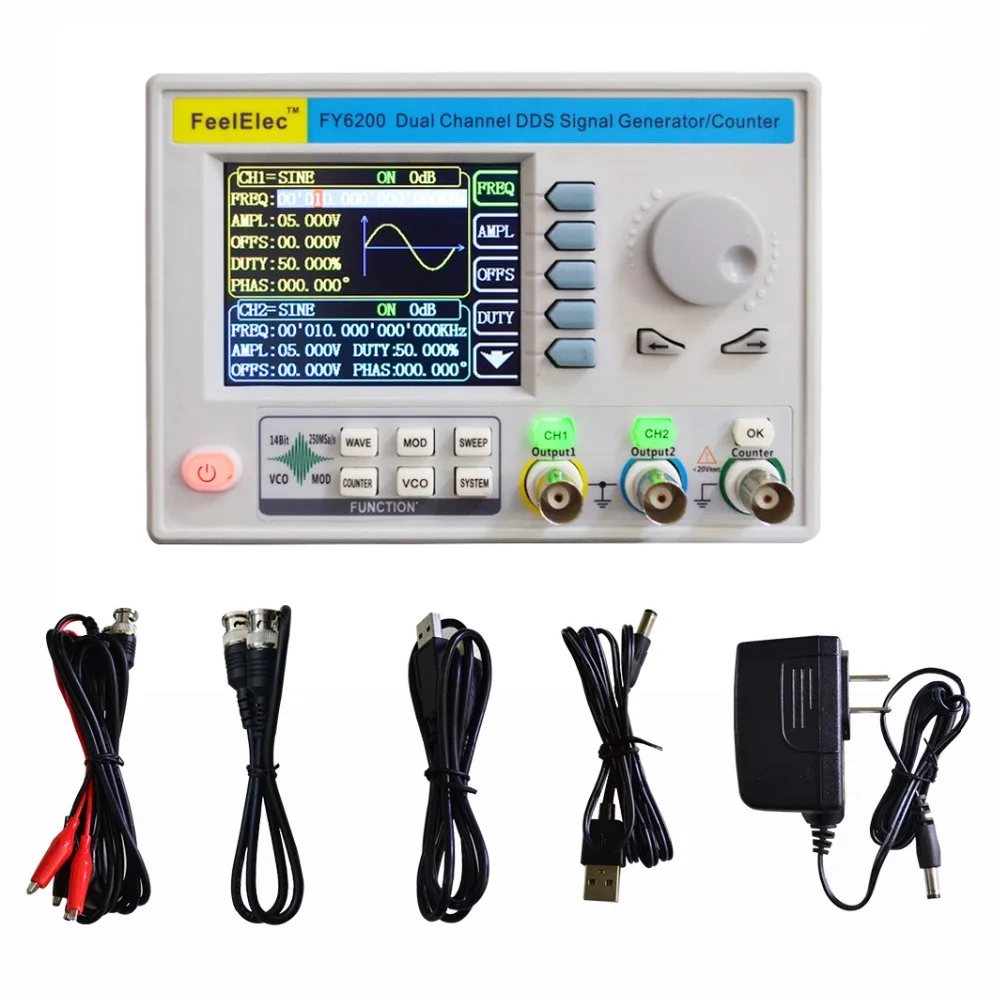

FeelTech 2020 последняя модель двухканальный генератор сигналов произвольной формы DDS

Частотные характеристики

Номер продукта

FY6200-20M

FY6200-30M

FY6200-50M

FY6200-60M

Синусоидальная волна

0 ~ 20 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратная волна

0 ~ 15 МГц

0 ~ 20 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Треугольная волна

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Импульсная волна

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Произвольная волна

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS Цифровая волна

0 ~ 10 МГц

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Минимальная ширина импульса

20ns (минимальная Регулируемая ширина всех типов импульсной волны может достигать 20ns)

Минимальное разрешение на всех частотных диапазонах

1 МГц (минимальное разрешение всего диапазона частот может достигать 1 Гц, чтобы обеспечить точность регулировки инструмента на высокой частоте. Например, прибор может выводить Высокоточный сигнал 10,000000000001 МГц.)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/ 3 часа

Характеристика формы волны

Каталог сигналов

Синусоидальная волна, квадратная волна (рабочий цикл регулируется), импульсная волна (ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая волна пилообразного зуба, падающая волна пилообразного зуба, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная волна лестницы, анти-лестничная волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, мульти звуковая волна, нерегулярная волна шума, ECG волна, трапециевидная импульсная волна, cinke импульсная волна, узкая импульсная волна, Gaussian белая волна шума, Амплитудная модуляционная волна, частотная модуляционная волна, И 64 пользовательских волны.

Нелетучее хранение (64)

64 пользовательских произвольных формы могут храниться

Длина волны

8192 точек (8K точек) * 14 бит

Частота дискретизации

250MSa/s

Вертикальное разрешение

14 бит

Синусоидальная волна

Гармоническая система подавления

≥ 50 дбк (<1 МГц);≥ 45 дбк (1 МГц ~ 20 МГц);

Полное гармоническое искажение

<0.5% (20 Гц ~ 20 кГц, 0dBm)

Квадратная и импульсная волна

Время подъема и падения

≤ 7 НС (VPP<5 В)

Overshoot

≤ 5%

Диапазон регулировки рабочего цикла

0.01% ~ 99.99% (разрешение 0.01%)

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики выхода

Амплитуда (VPP)

Частота вращения ≤ 10 МГц

10 МГц <частота ≤ 20 МГц

Частота> 20 МГц

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp,

1mVpp ~ 5Vpp

Разрешение амплитуды

1МВ

Амплитудная стабильность

± 0.5%/ 5 часов

Амплитудная плоскостность

± 5%(<10 МГц);± 10%(>10 МГц);

Сигнал на выходе

Выходное сопротивление

50Ω ± 10% (Типичный)

Защита

Все выходные терминалы сигнала могут работать более 60 с при нагрузке короткого замыкания

Смещение постоянного тока

Диапазон смещения

Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V

Офсетное разрешение

1 мВ (минимум)

Фазовая характеристика

Регулируемый диапазон

0 ~ 359,99 °

Минимальное разрешение

0,01 °

TTL выход

Амплитуда уровня TTL

> 3Vpp

Коэффициент вентилятора

> 8 TTL нагрузка

Время подъема/падения

≤ 10 нс

Выход CMOS

Низкий электрический уровень

<0,3 в

Высокий Электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 18 нс

Внешняя измерительная функция

Функция

Он может измерять частоту, период, ширину положительного импульса, ширину отрицательного импульса и рабочий цикл внешнего сигнала.

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Функция счетчика частоты

Диапазон измерения частоты

0,01 Гц ~ 100 МГц

Точность измерения

Время ворот 1s, 10s, 100s три регулирования скорости

Функция счетчика

Диапазон подсчета

0-4294967295

Режим подсчета

Руководство по эксплуатации

Измерение ширины импульса

Разрешение 10ns, максимальное измеряемое 20S

Измерение цикла

Разрешение 10ns, максимальное измеряемое 20S

Функция развертки

Несущая Форма волны

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна (без напряжения постоянного тока)

Тип развертки

Линейная развертка, логарифмическая развертка

Направление развертки

Вперед, назад, Круглый ход

Развертки объекта

Частота, амплитуда, смещение, рабочий цикл

Время подметания

0,01 S ~ 999,99 S/шаговый

Диапазон установки

Произвольная Настройка начальной точки и конечной точки

Диапазон развертки

Определяется значением параметра sweep

Функция VCO

Примечание: VCO (выход управления напряжением)

Диапазон модуляции сигнала на вход

0 ~ 5 В

Частотный диапазон сигнала VCO

0-1000 Гц

Объект управления VCO

• Диапазон управления напряжением и частотой (VCF) диапазон управления напряжением (VCA) контролируемое напряжение смещения контролируемое отношение нагрузки

Функция VCO

Амплитудная Модуляция (AM) или Частотная Модуляция (FM) может быть выполнена внешним аналоговым сигналом

Функция модуляции

Тип модуляции

AM, FM, PM, ASK, FSK, PSK

Несущая Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)

AM

Источник

Внутренний (CH2)/внешний (счетчик)

Модуляционная Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Глубина модуляции

От 0% до 100%

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

FM

Источник

Внутренний (CH2)/внешний (счетчик)

Модуляционная Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

PM

Источник

Внутренний (CH2)/внешний (счетчик)

Модуляционная Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Диапазон фазового сдвига

0 ° ~ 360 °

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

Спросить

Источник

Внутреннее (CH2) руководство

Модуляционная Форма волны

50% рабочий цикл квадратной волны

Частота Keying

1μHz ~ 10 МГц

ФСК

Источник

Внутреннее (CH2) руководство

Модуляционная Форма волны

50% рабочий цикл квадратной волны

Частота Keying

1μHz ~ 10 МГц

ПСК

Источник

Внутреннее (CH2) руководство

Модуляционная Форма волны

50% рабочий цикл квадратной волны

Частота Keying

1μHz ~ 10 МГц

Функция Burst

Несущая Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)

Пульс

1-1048575

Режим разрыва

Ручной всплеск, внутренний всплеск (CH2), внешний всплеск (счетчик)

Общие характеристики

Дисплей

Тип дисплея

3,2-дюймовый TFT цветной ЖК-дисплей дисплей

Хранение и загрузка

Количество

20 комплектов

Расположение

От 01 до 20 (включение по умолчанию для ввода параметров местоположения 01)

Соединитель

Режим интерфейса

USB к последовательному интерфейсу

Скорость связи

115200 БПС

Протокол связи

Использование командной строки, Соглашение открыто

Источник питания

Диапазон напряжения

AC100V ~ 240V

Технология производства

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы

Предупреждение ющий тон

Пользователи могут включать или выключать настройки программы

Эксплуатационные характеристики

Все кнопки работают, и Ручка регулируется непрерывно.

Состояние окружающей среды

Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Размеры

150 мм (длина) × 105 мм (ширина) × 30 мм (высота)

Вес

Комплектующие для мейнфрейма (350 г) (200 г)
