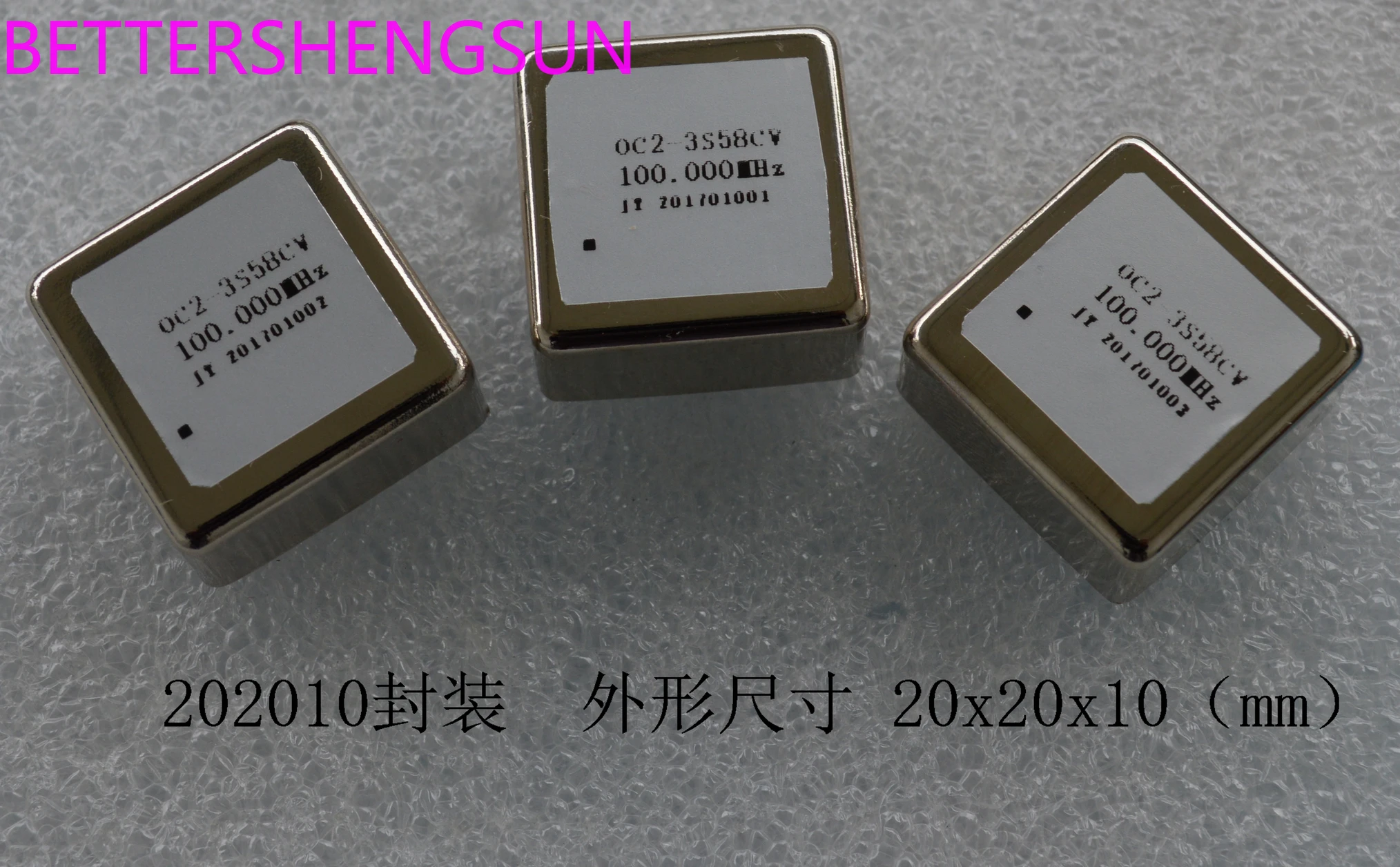

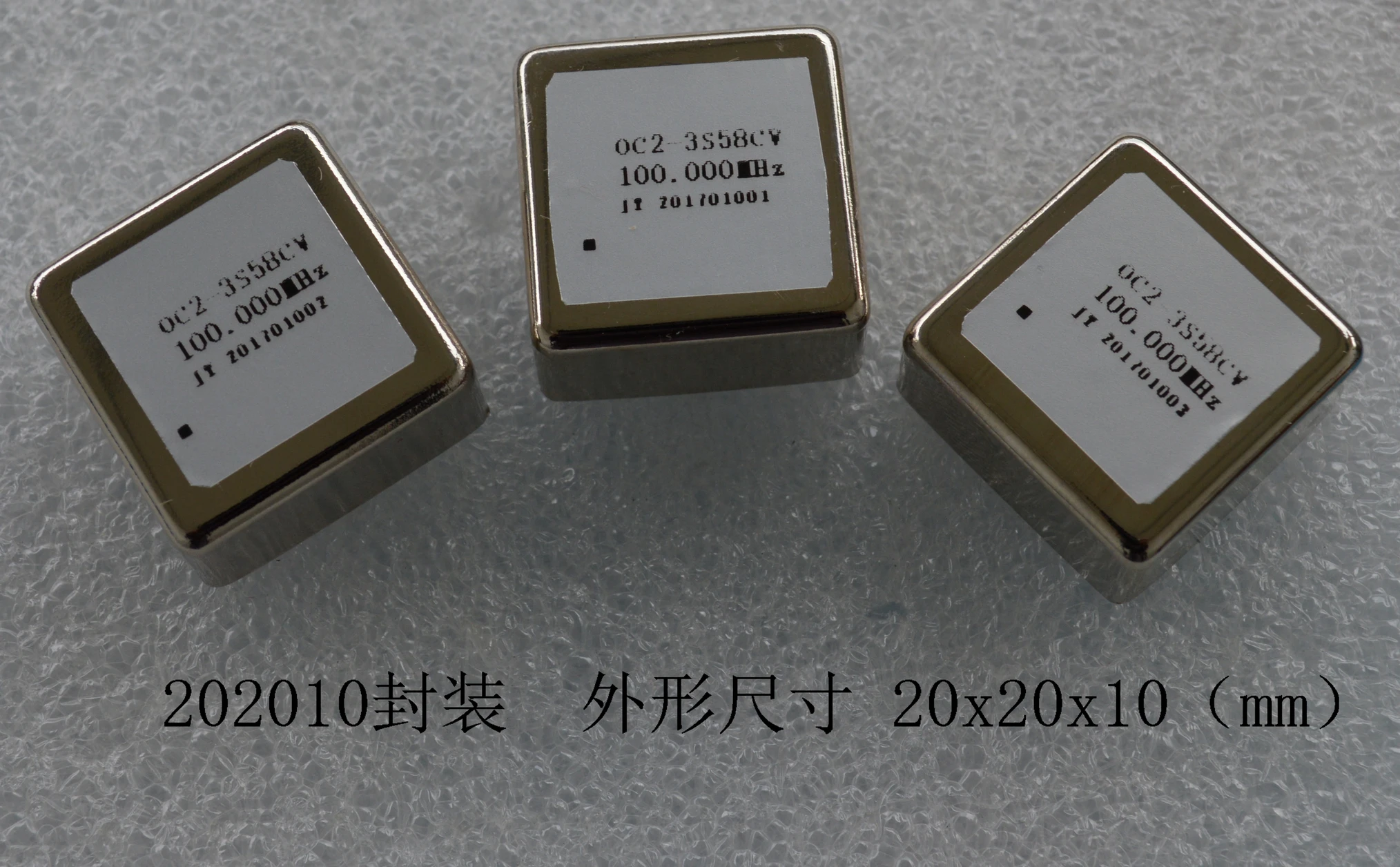

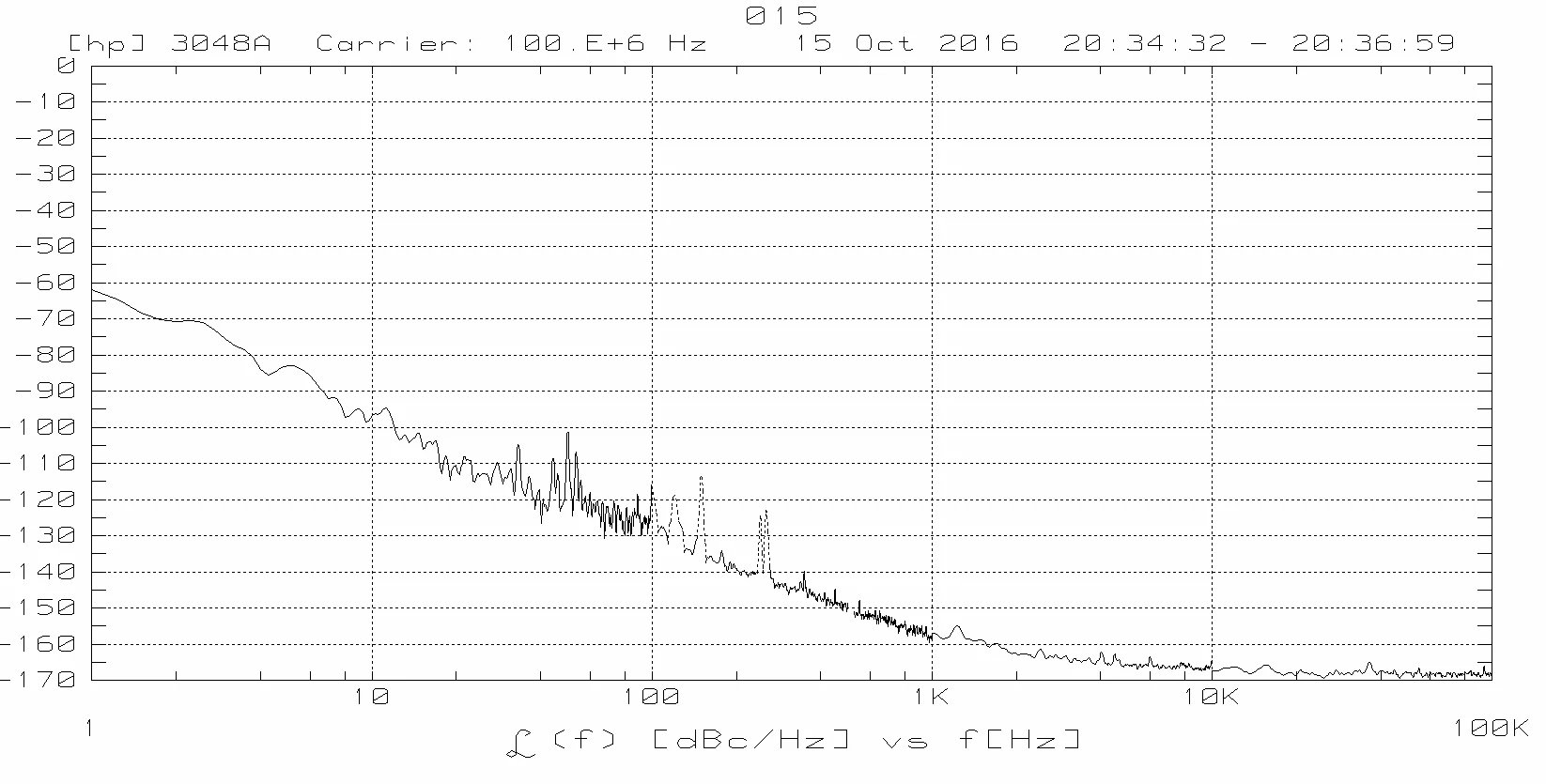

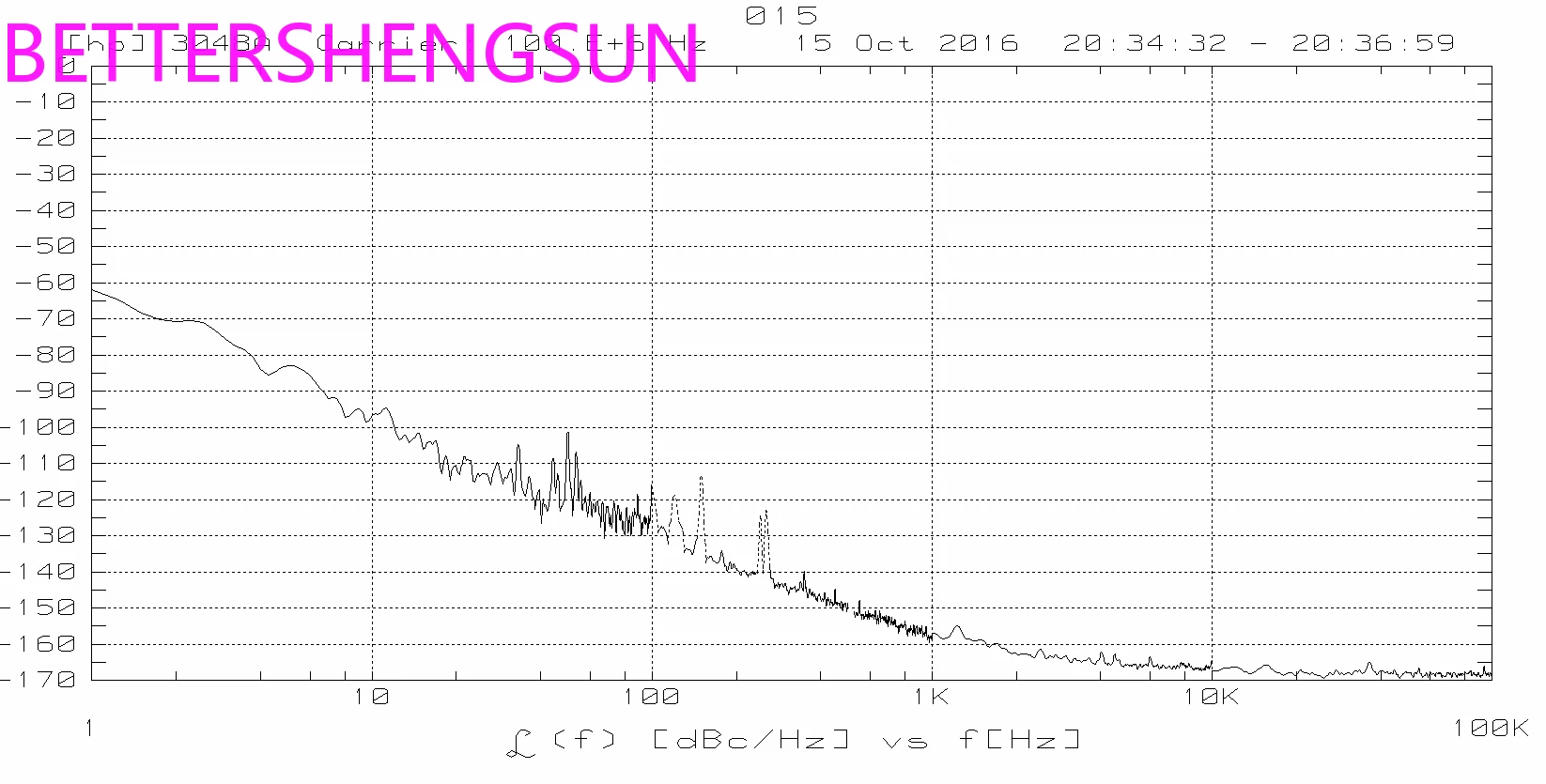

Кварцевый генератор постоянной температуры 100 МГц 20x20x10 (мм) низкий уровень шума

Характеристики

Кристаллический осциллятор постоянной температуры (ОВенCМонолитный кристаллический осциллятор)

Это кристаллический осциллятор, который держит частоту стабильной через внутреннюю постоянную температуру, аббревиатура как «кристаллический осциллятор постоянной температуры (OCXO)».

OCXO в основном состоит из кристаллического элемента, цепи контроля температуры и цепи колебаний. Его принцип работы заключается в использовании специально разработанной схемы и структуры контроля температуры нагрева для комбинирования кристаллического элемента и (при проектировании двухслойной постоянной температуры) постоянная температура колебательной цепи находится в небольшом особом температурном диапазоне, Так что частота его колебания не зависит от изменения температуры внешней среды для достижения цели высокой стабильности.

Стабильность частоты OCXO более чем на один порядок выше, чем у TCXO, который является идеальным источником частоты часов после стабильности стандарта атомных частот в настоящее время. По сравнению с TCXO, требуется процесс разогрева (особенно в условиях низкой температуры), чтобы войти в стабильное состояние, поэтому он не подходит для приложений, которые требуют стабильного рабочего состояния при запуске.

Особенности продукта

По сравнению с TCXO и VCXO,OCXO имеет лучшую стабильность и спектральное качество.

Основное применение

Он в основном применяется к требованиям к оборудованию с высокой стабильностью, не нужно быть на ходу и может обеспечить более 2 Вт питания, таких как базовые станции, передатчики, ретранслятор частоты, своевременные продукты и измерительные приборы в сетях связи, военной промышленности и автоматизации и т. Д.

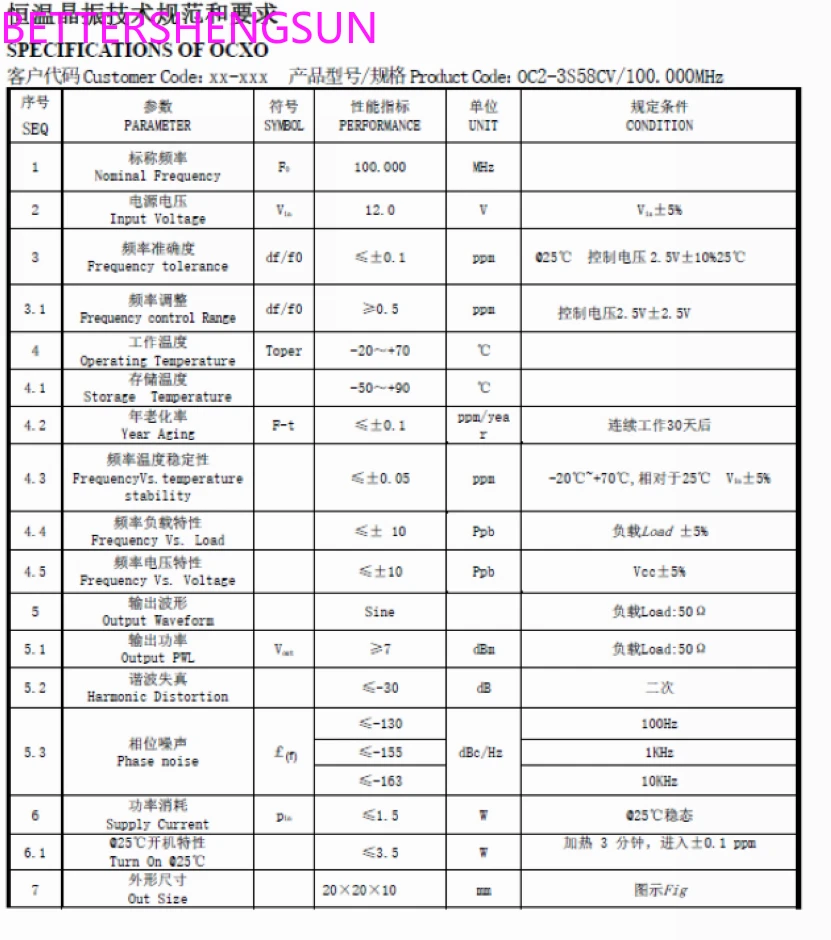

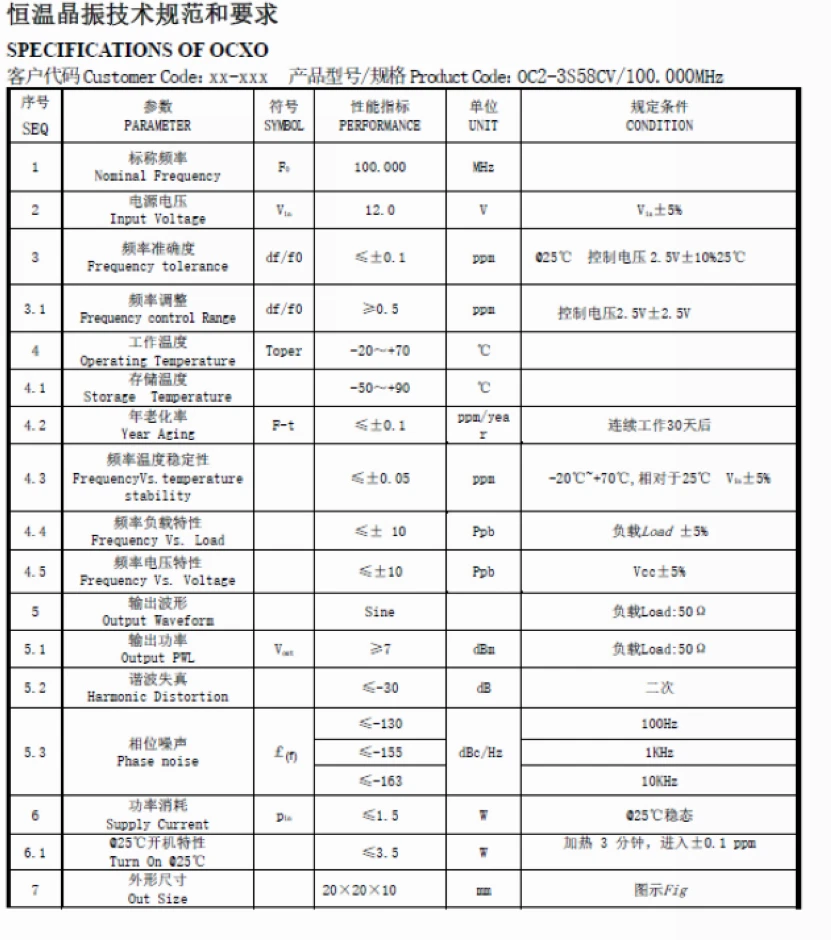

Описание индикатора

Номинальная частота: от 0,02 МГц до 200 МГц

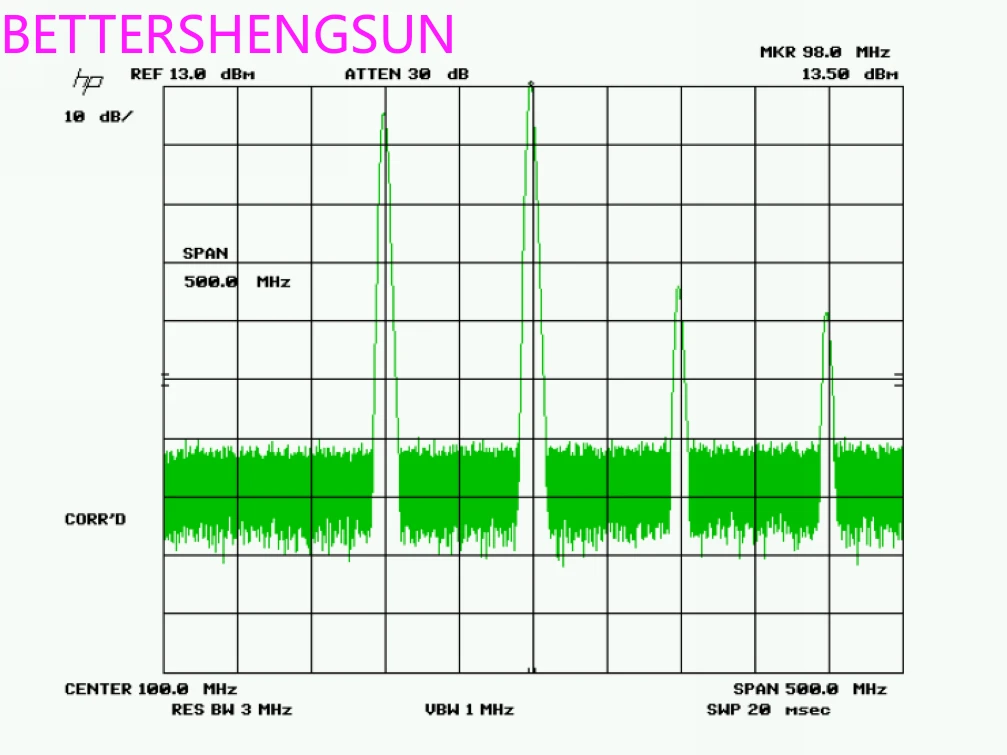

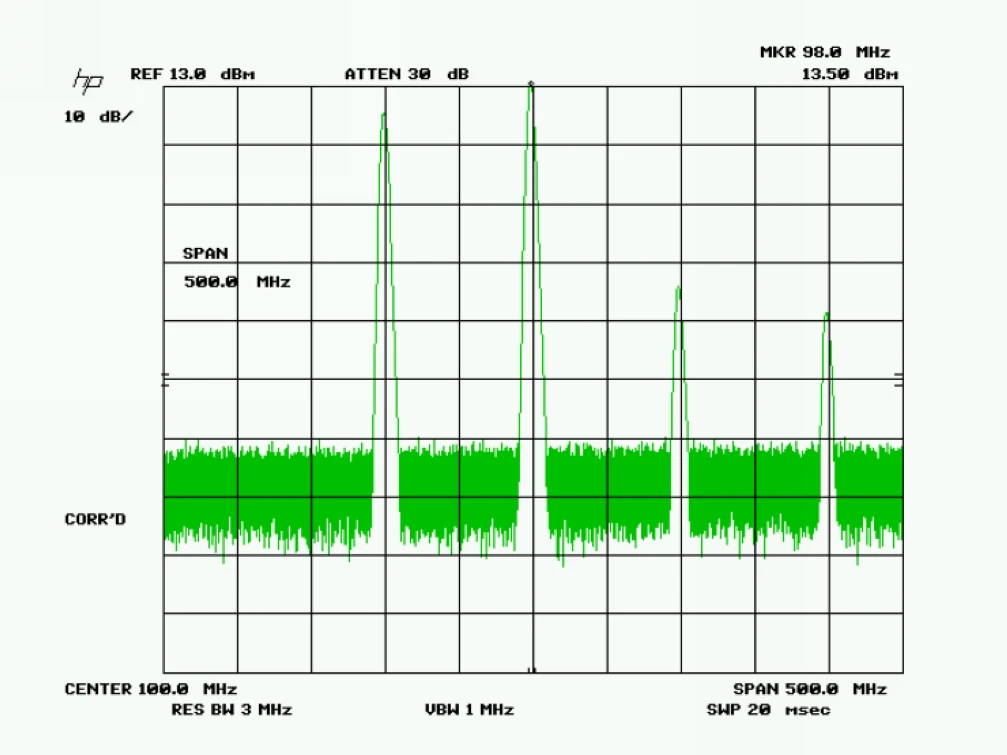

Форма выходного сигнала: Есть два вида выходного сигнала: квадратная волна и Синусоидальная волна. Для прямоугольной волны есть такие индикаторы, как уровень выхода, рабочий цикл, время подъема/падения, возможность вождения и т. д. для синусоидальной волны существуют в основном такие показатели, как гармоническая волна и выходная мощность.

Стабильность температуры: поскольку температура термостата обычно выше, чем температура окружающей среды 8 ℃, на основе требований надежности и нулевого температурного диапазона кристалла, максимальная температура OCXO рабочая температура обычно не более 85 ℃. Тепловая инерция кристалла AT-CUT больше, чем у кристалла SC-CUT, поэтому OCXO с кристаллом SC-CUT имеет лучшую производительность в температурной стабильности и индекс ежедневных колебаний, чем OCXO с кристаллом AT-CUT.

Скорость старения: Скорость старения кристаллического осциллятора в основном зависит от кристалла, в то время как Скорость старения кристалла в основном зависит от технологии обработки кристаллов и формы упаковки. Например, материалы электрода обычно являются низковозрастными кристаллами, в которых используются Позолоченные электроды, за которыми следуют алюминий и серебро. Упаковочные формы в основном включают сварку сопротивления и сварку холодного давления. Более ранняя упаковка стеклянной оболочки исчезла. Сварка холодного давления лучше, чем Сварка сопротивления, потому что она не производит дыма и хронической утечки воздуха. Годовой уровень старения кристаллов AT-CUT составляет 0.5ppm, 0.3ppm, 0.1ppm и т. д. годовой уровень старения кристаллов SC-CUT составляет 0.1ppm, 0.05ppm, 0.02ppm, 0.01ppm и т. Д.

Время запуска: относится к времени, требуемому OCXO от включения питания до стабильности тока, обычно менее 2 минут, и точность частоты может войти 0,1 ~ 0.05ppm.

Рабочее напряжение: 3,3 V, 5,0 V, 9,0 V, 12,0 V, 15,0 V.

Потребляемая мощность при запуске: зависит от кристаллической точки нулевой температуры, размера термостата и рабочей точки низкой температуры OCXO.

Стабильное энергопотребление: относится к энергопотреблению кристаллического осциллятора для стабильной работы при температуре окружающей среды 25 ℃.

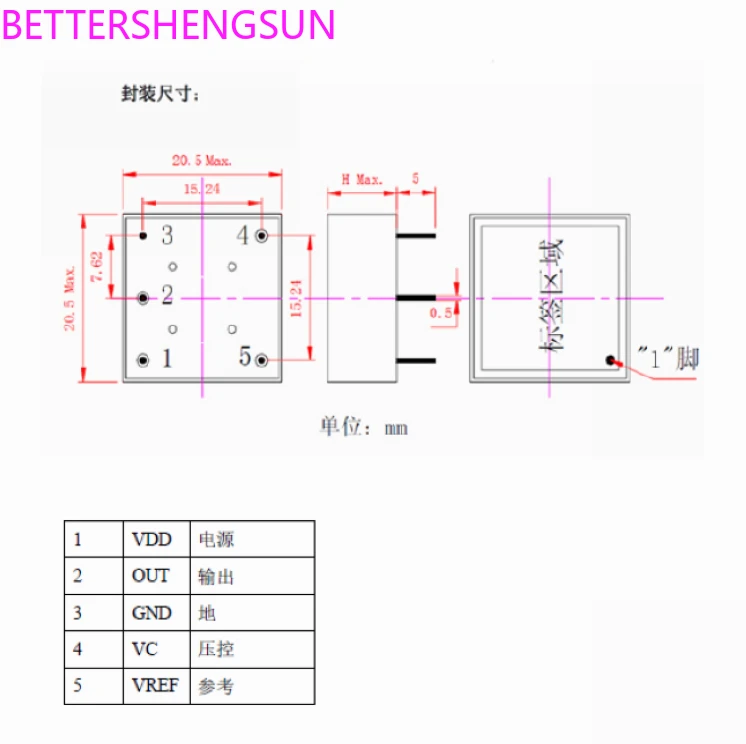

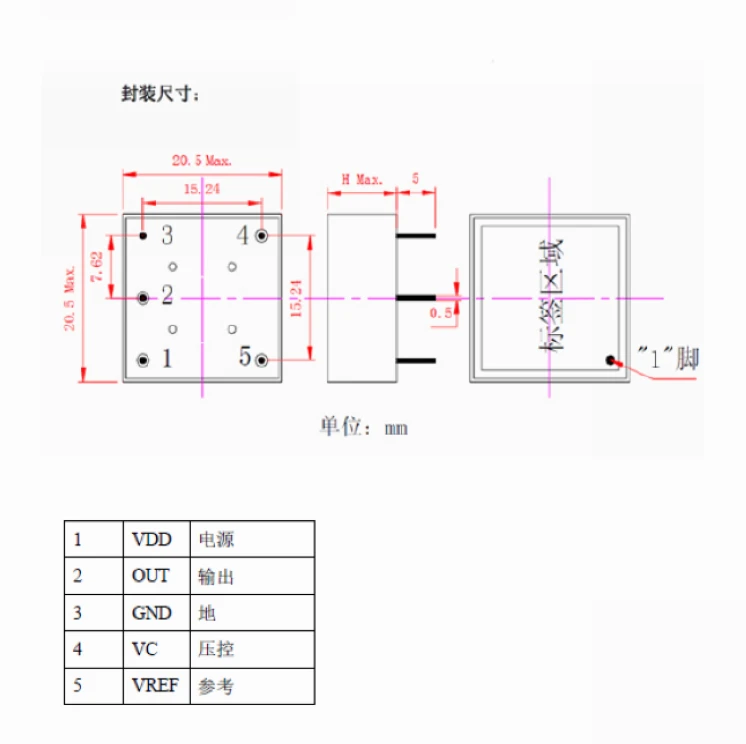

Размеры

Общий размер: (мм)

51x51xH,51x41xH,36x27xH,25x25xH,25x22xH,20x20xH,21x13xH(dip14)
