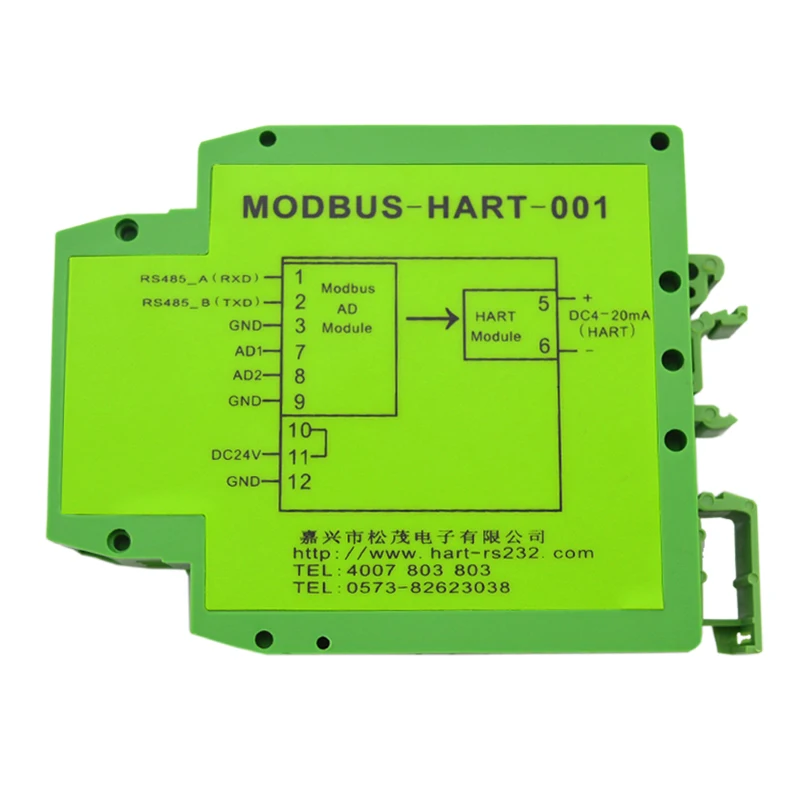

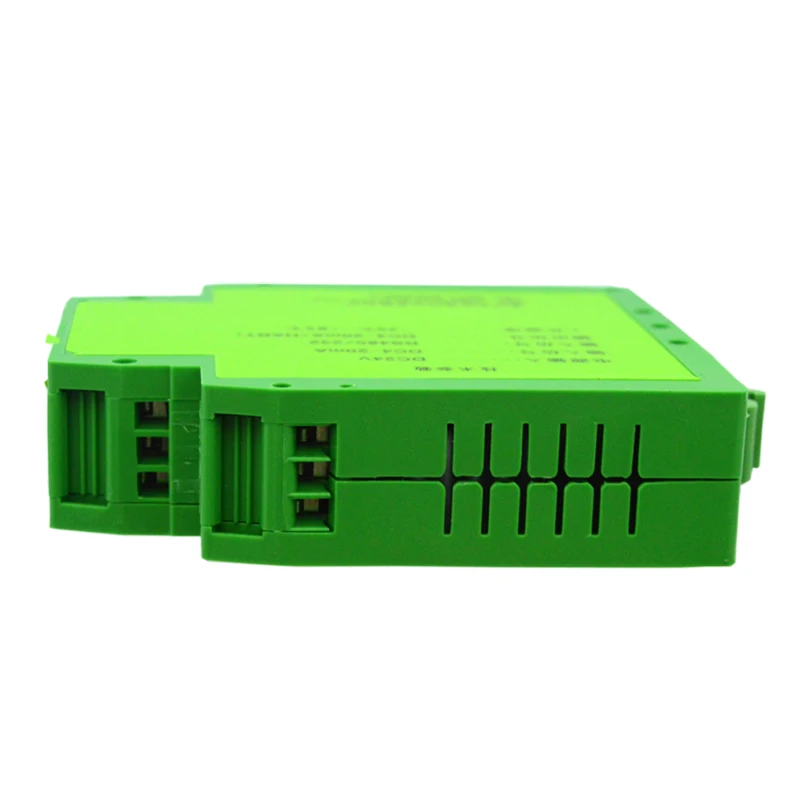

Модуль преобразователя протокола 485 в Харт адаптер MODBUS промышленного класса | Дом

Характеристики

Modname = ckeditor

MODBUS-HART использует высококлассный микроконтроллер ARM в качестве ядра и состоит из высокоточных операционных усилителей, интерфейсных чипов, входных и выходных схем и т. д., и встроен с модуляцией HART и микросхемами демодуляции. Он имеет характеристики стабильной производительности и высокой стоимости. \ MODBUS-HART связывается с устройством с функцией связи MODBUS-RTU через интерфейс RS485, может конвертировать данные в устройство в переменный выход устройства HART и поддерживает 4-20mA выходной ток. MODBUS-HART конструкция оборудования полностью соответствует промышленным стандартам, а специальные конструкции принимаются с точки зрения температурного диапазона, вибрации, электромагнитная совместимость и разнообразие интерфейса для обеспечения стабильной работы в суровых условиях и обеспечения высокого качества для вашего оборудования.

1. Производительность продукта ● один интерфейс связи RS485. ● Двухканальная функция сбора аналогового количества (Опциональная функция). ● Аналоговый диапазон, нулевая точка и т. Д. Может быть установлен. ● Все рабочие параметры могут быть заданы и установлены локально.

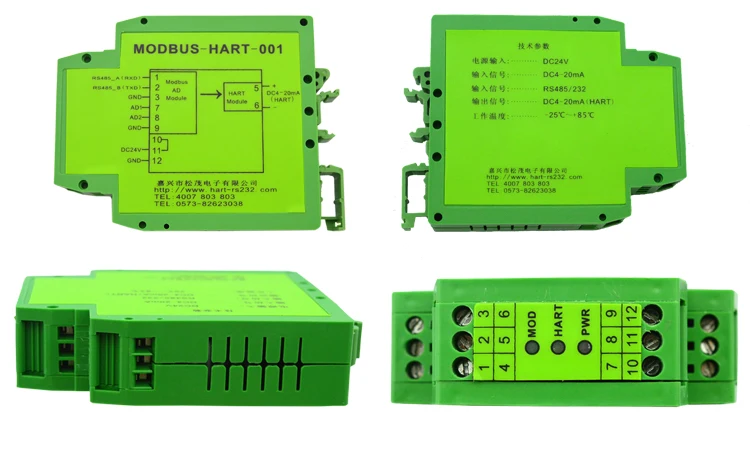

2. Основные параметры ● Размер корпуса: длина 96 мм × ширина 80 мм × высота 25 мм. ● Рабочая температура окружающей среды: -25 ℃ ~ + 85 ℃. ● Относительная влажность: от 10% до 80%. ● Входное напряжение питания: 24 В постоянного тока. ● Входной сигнал: DC 4 ~ 20 мА.

Три, MODBUS-HART схема проводки

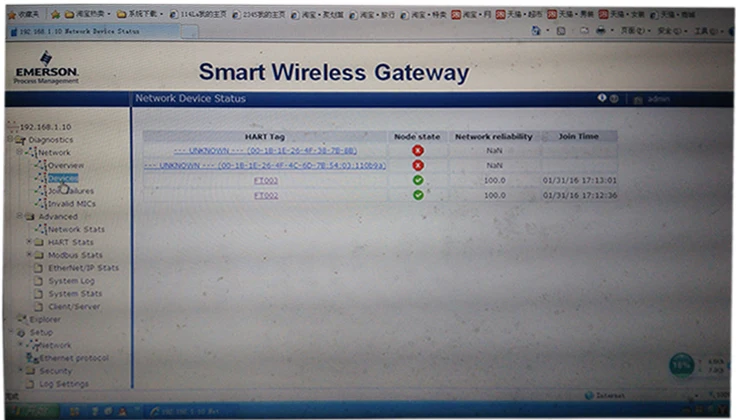

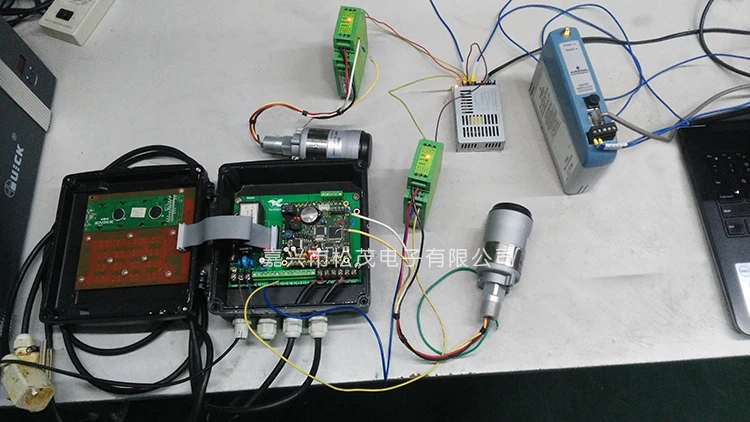

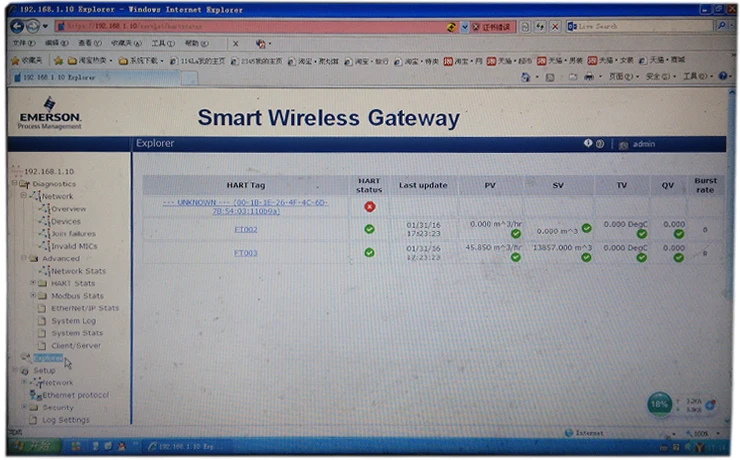

1. Схема измерений на месте

\

\

\

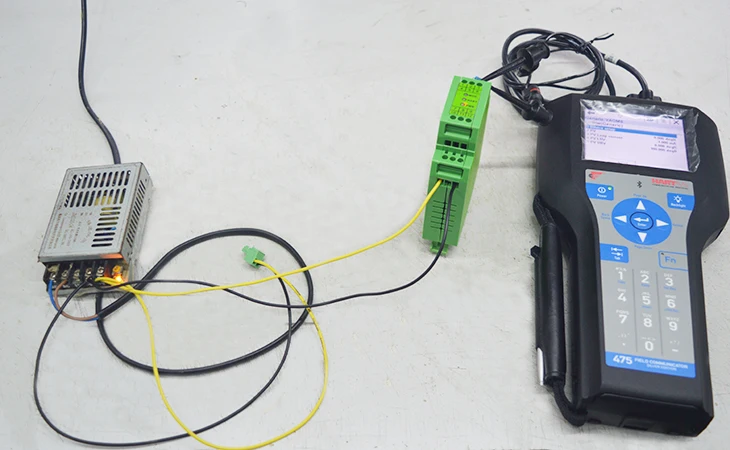

2. HART-475 портативный коммуникатор и MODBUS-HART-001 модуль связи

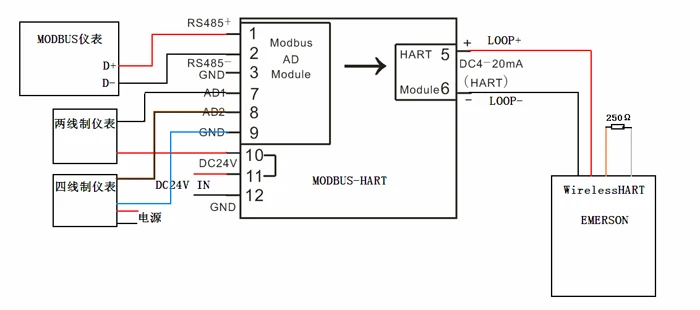

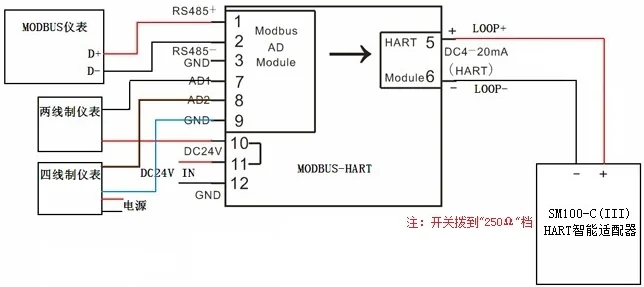

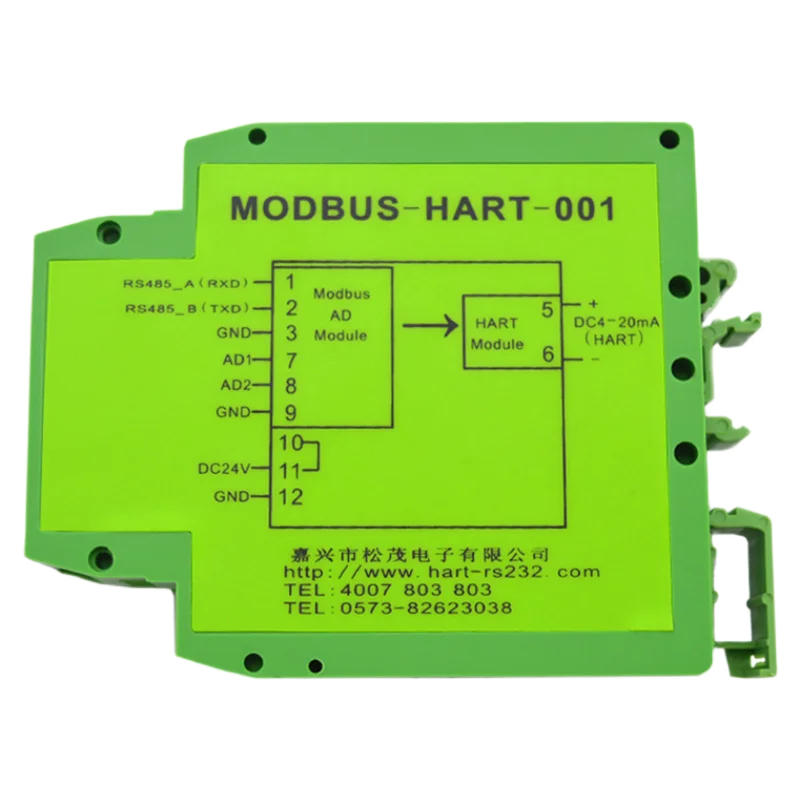

3. Схема подключения оборудования

Четыре, описание программного обеспечения конфигурации MODBUS HART

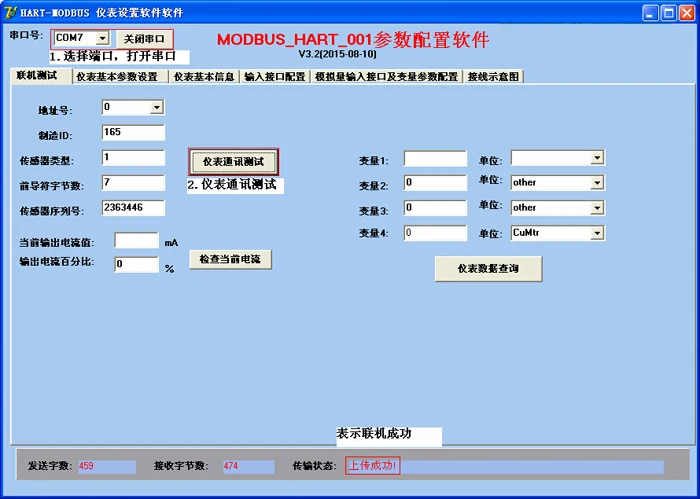

1. Онлайн-тест

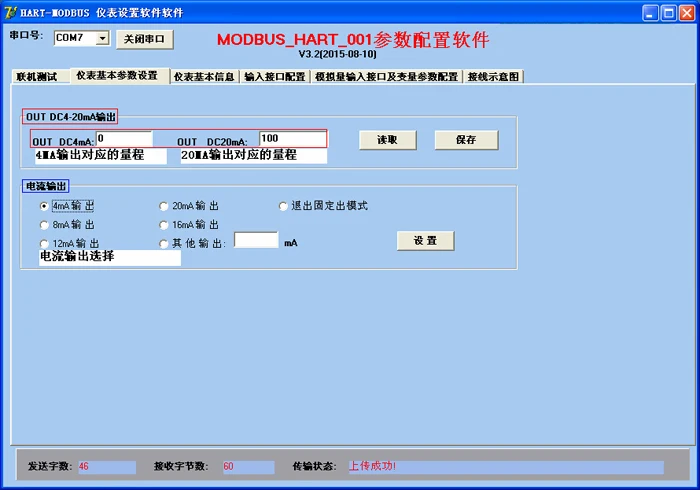

2. Основные параметры инструмента

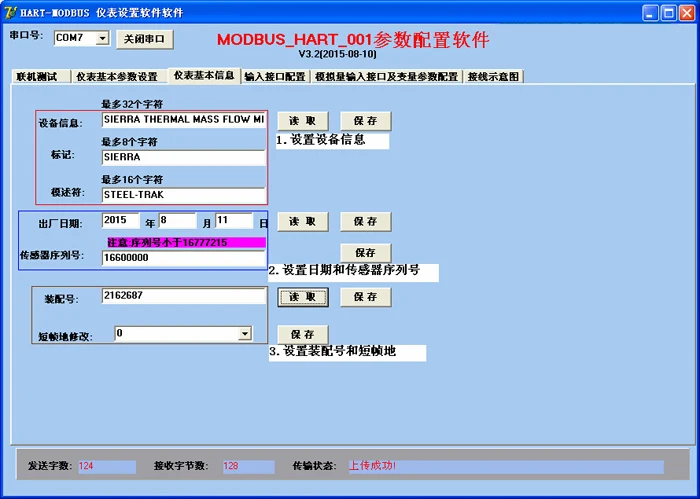

3. Запрос информации о базовом инструменте

4. Параметры типа инструмента

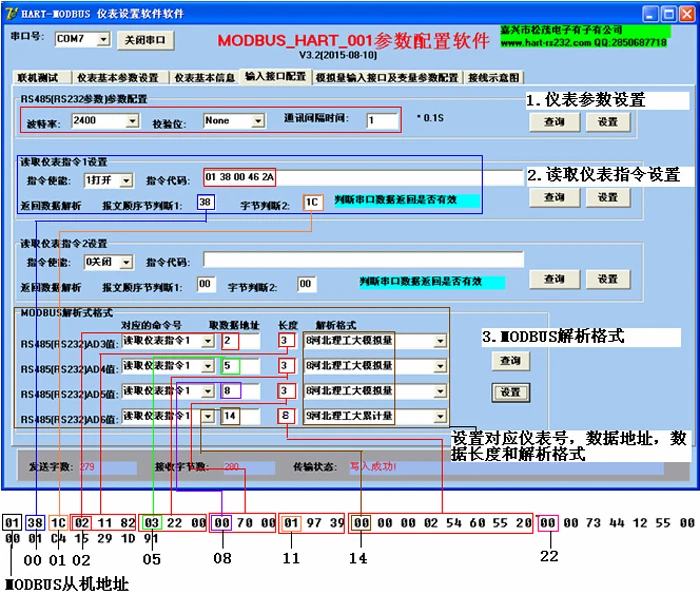

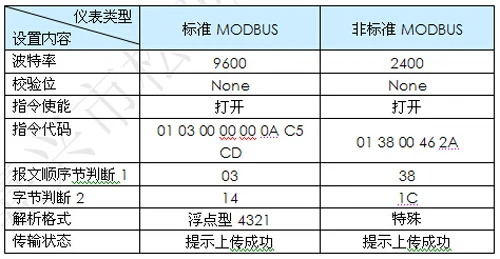

5. Стандартная конфигурация интерфейса прибора MODBUS

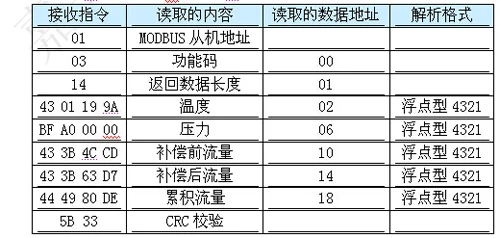

6. Нестандартная конфигурация интерфейса прибора MODBUS
