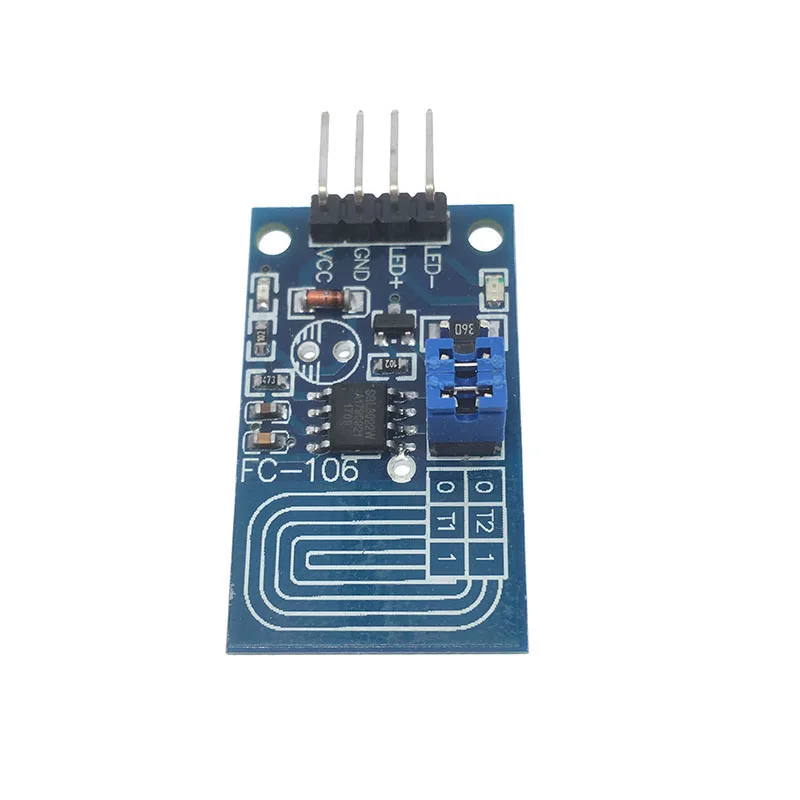

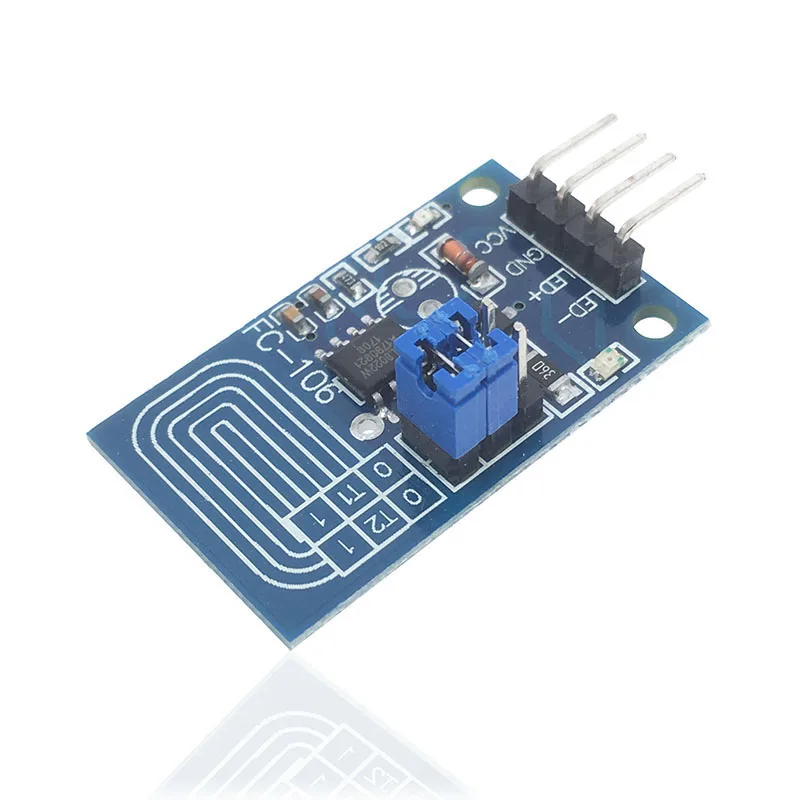

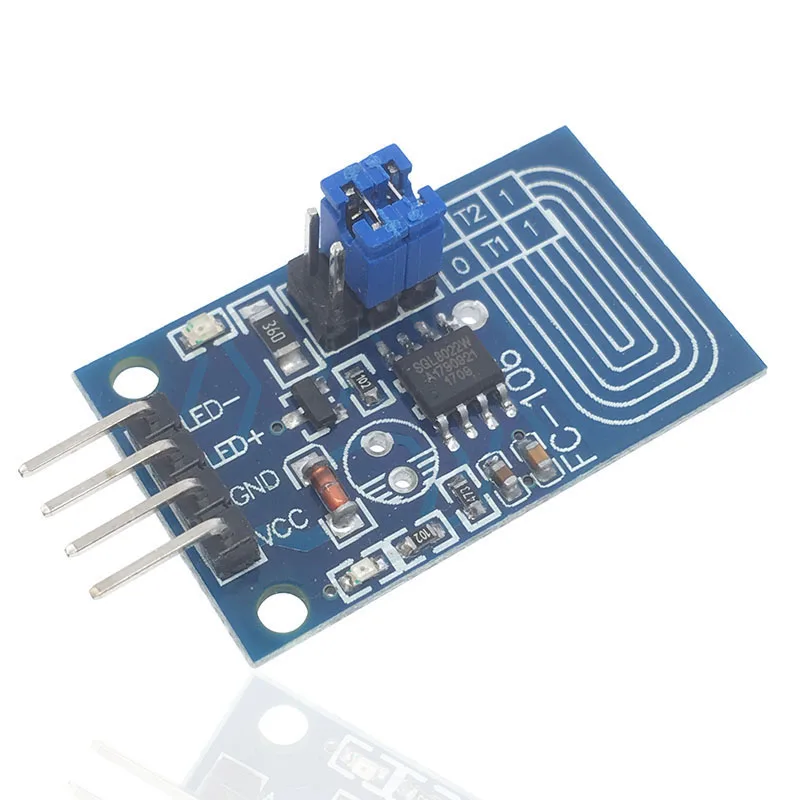

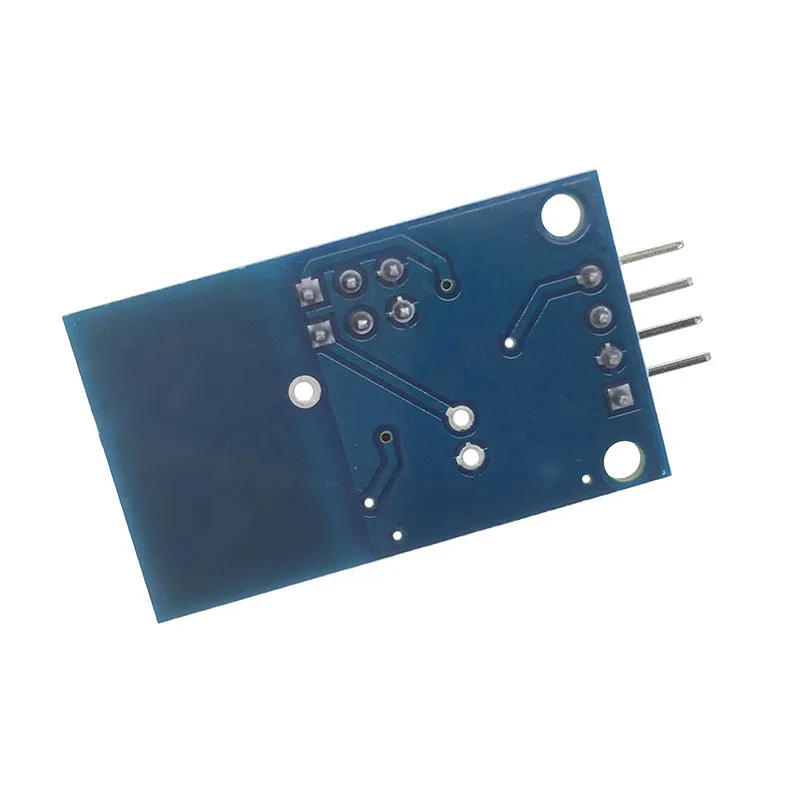

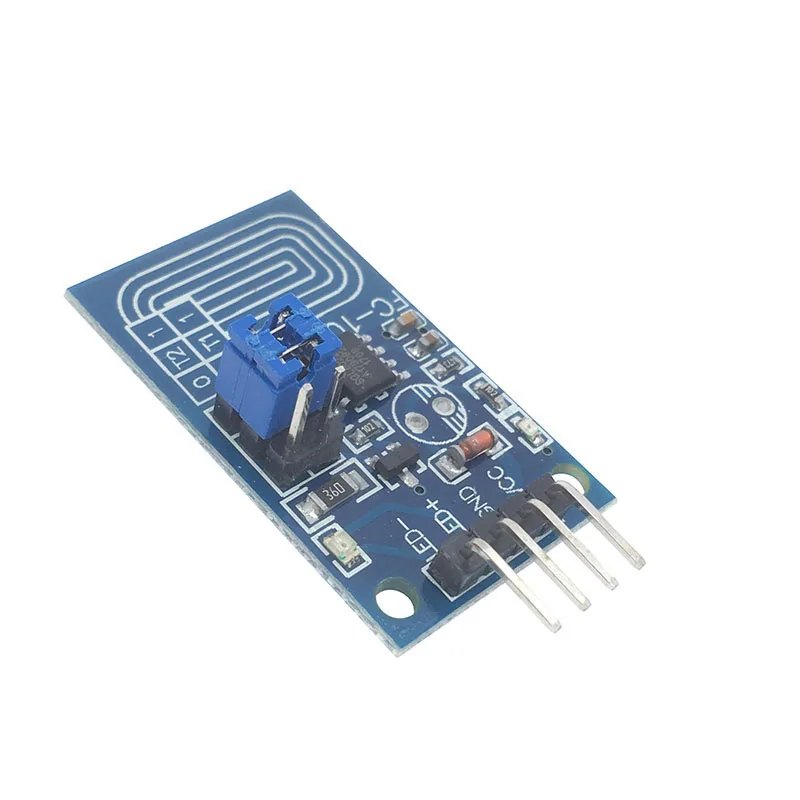

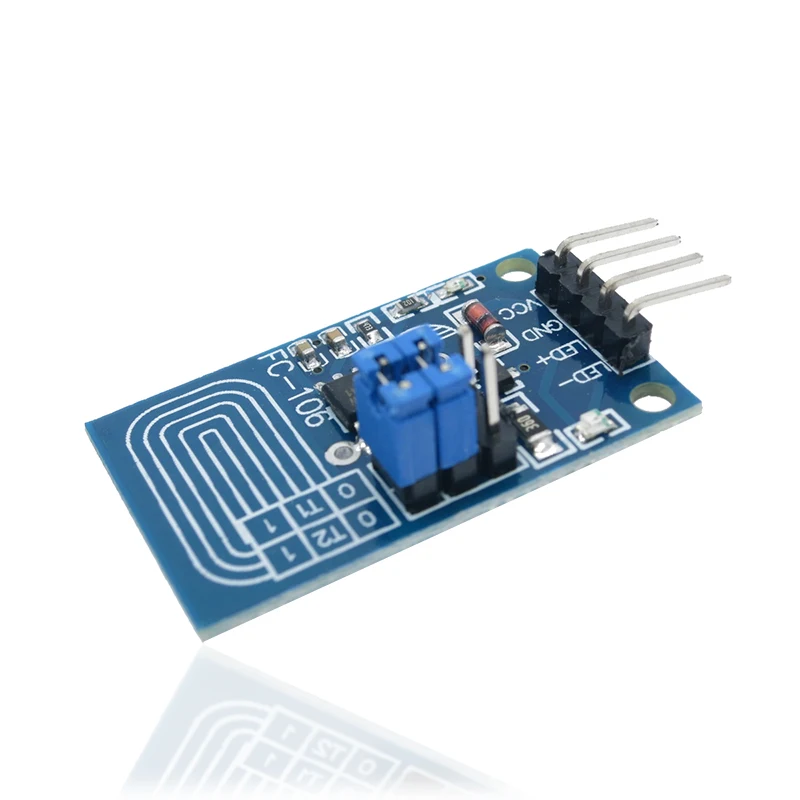

Модуль переключателя со светодиодный Ной панелью управления с емкостным

Характеристики

Описание:

Размер печатной платы: д23 мм * ш20 мм
Расстояние между отверстиями: 16 мм
Диафрагма: 2,5 мм
Диапазон напряжения: 2,4-5 В
Максимальный выходной ток: 500 мА


Особенность:

1. Яркость лампы можно регулировать по требованию, она очень проста в эксплуатации.
2. Он может касаться средней защиты, такого как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
3. Широкий диапазон напряжения, вы можете выбрать произвольно от 2,4 В до 4,5 В.
4. Простая Прикладная схема, меньше периферийных устройств, простая обработка, низкая стоимость.
5. Защита от мощности и помех телефона, EFT может достигать выше +/-2 кВ; На чувствительность и надежность сенсорного ответа не повлияют близкое расстояние или помехи под несколькими углами мобильный телефон.
6. Установка: не нужно касаться медной фольги напрямую, затемнение можно обрабатывать через акриловое стекло (более 3 мм) или пластик.
7. Применение: может управлять светодиодным модулем, светильник том и т. д. доступно для установки в помещении светодиодный Дов, световых ламп, автомобисветильник осветительных приборов «сделай сам».
8. Функция: одно касание, по принципу емкости касания. По умолчанию используется переключатель, затемнение, сенсорное затемнение со светодиодной подсветкой. Он светильник иться медленно при включении светильник и медленно темнеть при выключении, что эффективно предотвращает возбуждение глаз.
9. Режим затемнения: неполярное ШИМ-затемнение.
10. Способ подключения: печатная плата (VCC,GND)-это Входная мощность (светодиодный + светодиодный-), подключается светодиодный светодиодным лампам с положительным и отрицательным уровнем (отпечаток пальца), также может выводить провод (провода не должны быть слишком длинными), площадь меди должна быть 2x3 см. С медной фольгой Модуль платы медной фольги будет стороной корпуса.
11. Метод использования
А. Сенсорное нажатие (время касания менее 550 мс) позволяет управлять лампой. Нажмите один раз, лампа загорается, нажмите еще раз, лампа выключена. Начальная яркость света зажигает фиксированное на всю яркость 90%.
B. Нажмите на касание в течение длительного времени (время касания более 550 мс), вы можете добиться плавного затемнения света. Нажмите долгое время один раз, уровни освещенности постепенно увеличивают уровень светильник ности, когда отпускается после времени выпуска, припаркованного на соответствующей яркости, на долгое время, если больше трех секунд, уровни светильник для достижения максимальной яркости не изменяются; Снова нажмите и удерживайте прикосновение, Уровни светильник ности постепенно уменьшаются до остановки, когда вы выпускаете уровни светильник ности в соответствующее время сброса яркости. Если в течение длительного времени более трех секунд уровень светильник ности после достижения минимальной яркости не изменяется.


Примечание:

Выход диммера постоянного напряжения подключается светодиодный ОДУ, верхний предел должен быть coscade cОграничивающее сопротивление. Размер для ручного измерения, может быть погрешность от 0 до 2 см, это нормальное явление

Посылка:
1 x емкостный сенсорный светодиодный диммер, модуль управления ШИМ
