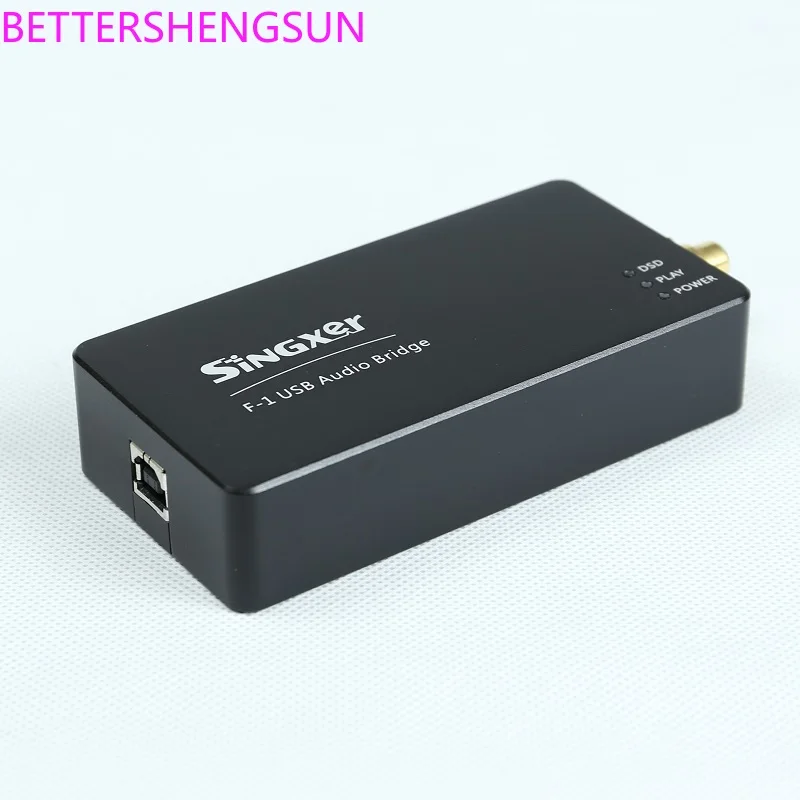

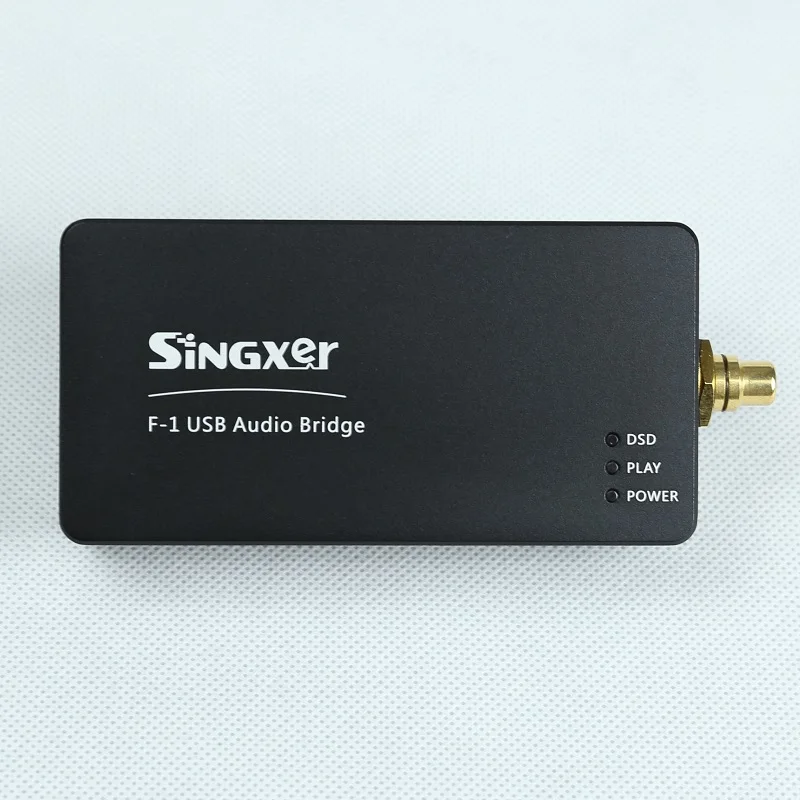

F-1 XMOS Цифровой интерфейс USB XU208 версия для часов | Автомобили и мотоциклы

Характеристики

F-1 модуль цифрового интерфейса xCORE-200 Новый XMOS интерфейс U8 обновленная версия, принимает высококачественный USB интерфейс, разработанный второго поколения XMOS чип XU208, а также поддерживает обновление прошивки. Схемы и прошивка (включая XMOS и CPLDs) разрабатываются независимо, а не офисная версия.

Эта ссылка является ценой F-1 полной версии машины.

Причина, по которой F-1, заключается в том, что она в основном использует три черные технологии:

1. Технология полной изоляции, с использованием чипа полной изоляции 150 Мбит/с, может полностью изолировать помехи от ПК;
2. Технология синхронизации источников и технология формирования CPLD изменяют форму сигнала I2S после изоляции, тем самым устраняя аддитивное дрожание, вызванное изоляционными чипами;
3. Саморазработанная Система часов использует высокоэффективный кристаллический осциллятор CRYSTEK, сверхнизкий Фазовый шум и сверхнизкий джиттер.

Чип XMOS второго поколения XU208 имеет вдвое больше памяти U8 и ужасную скорость вычислений 1000MIPS,Двойной 500MIPS U8.

Введение продукта:

F-1Цифровой интерфейс-это высокая производительность, разработанная нашей командой.USBЦифровой аудио интерфейс, использованиеXMOSНовейшийXCORE-200Чипы серии.F-1СуперНизкая джиттерЦифровой интерфейс системы часов.F-1Цифровой интерфейс принимает стандартUSB2.0Входной интерфейсF-1Богатый выходной интерфейс, включая коаксиальныйRCAИI2SИнтерфейс.

Технические характеристики:

1,F-1Это первое внутреннее принятиеXMOSНовейшийXCORE-200Серия High-endUSBПродукты цифрового интерфейса. Новое поколениеXMOSЧип, используя более передовую технологию процесса, производительность, чем старая модельU8Чип в два раза1000MIPSВозможности обработки.

2Как мы все знаем, ядро цифрового аудио-это алгоритм. Наша команда много лет трудилась в области цифрового аудио и одновременно получила его.XMOS FAEБлагодаря сильной поддержке команды, мы сделали многонациональные технические улучшения и оптимизацию алгоритма на основе оригинальной прошивки.

Технические индикаторы:

Частота выборки, поддерживаемая каждым выходным интерфейсом:

PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,

176,4 кГц, 192 кГц

[S/PDIFМаксимальная поддержка192 кГц]

DSD: 2,8 МГц (DSD64) - DoP

[S/PDIFПоддержкаDSD64 DOPРежим]

Ширина Бит:Самый высокий24 бит над S/PDIF

Электрические Стандарты каждого интерфейса:

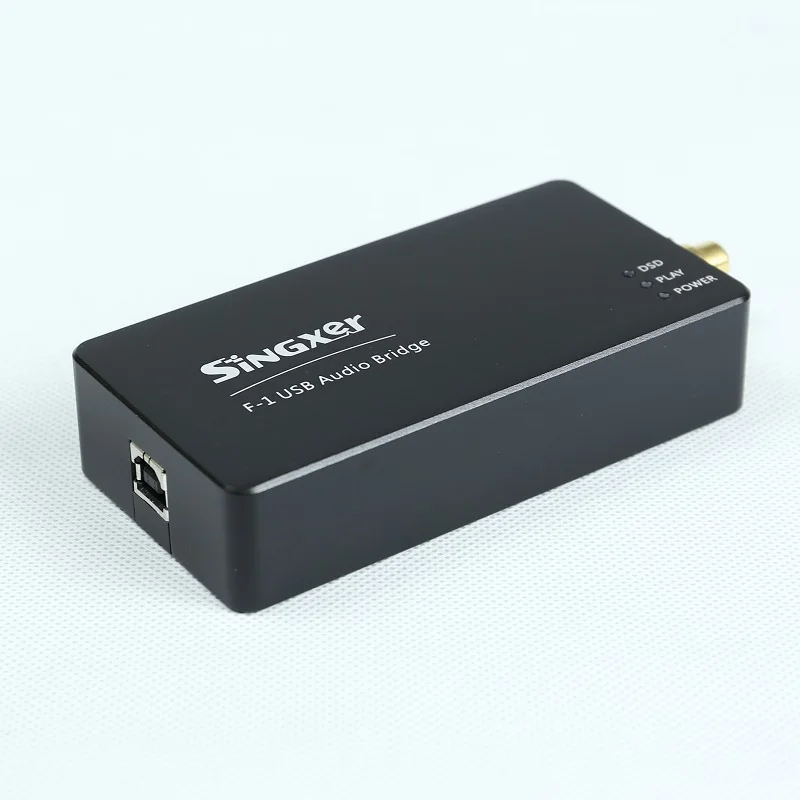

1,USBВходное гнездо является стандартнымUSB-BUSB,USBДиапазон электропитания4,5 V-5,1 V;

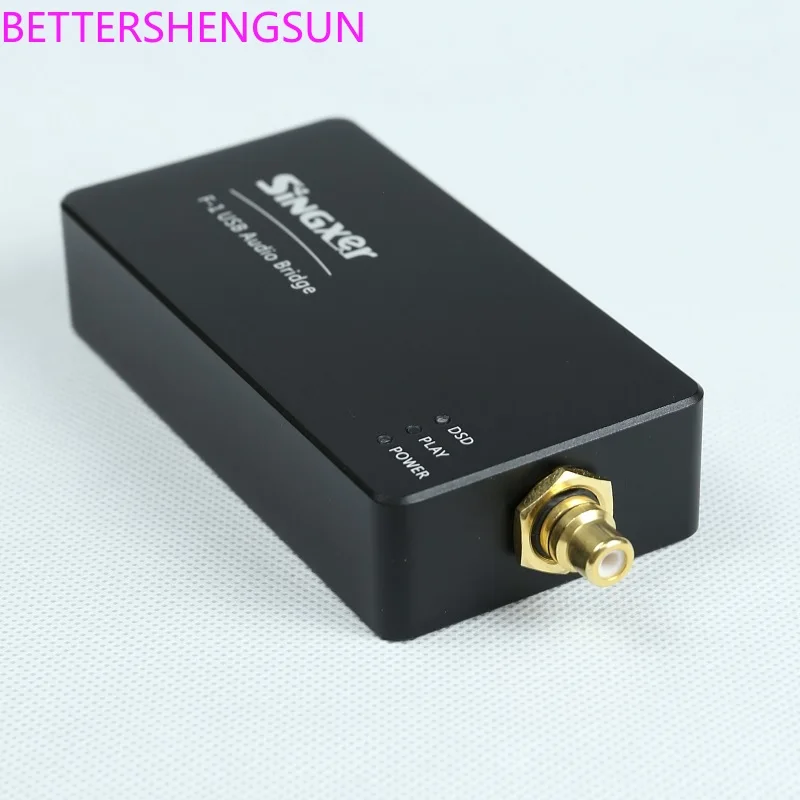

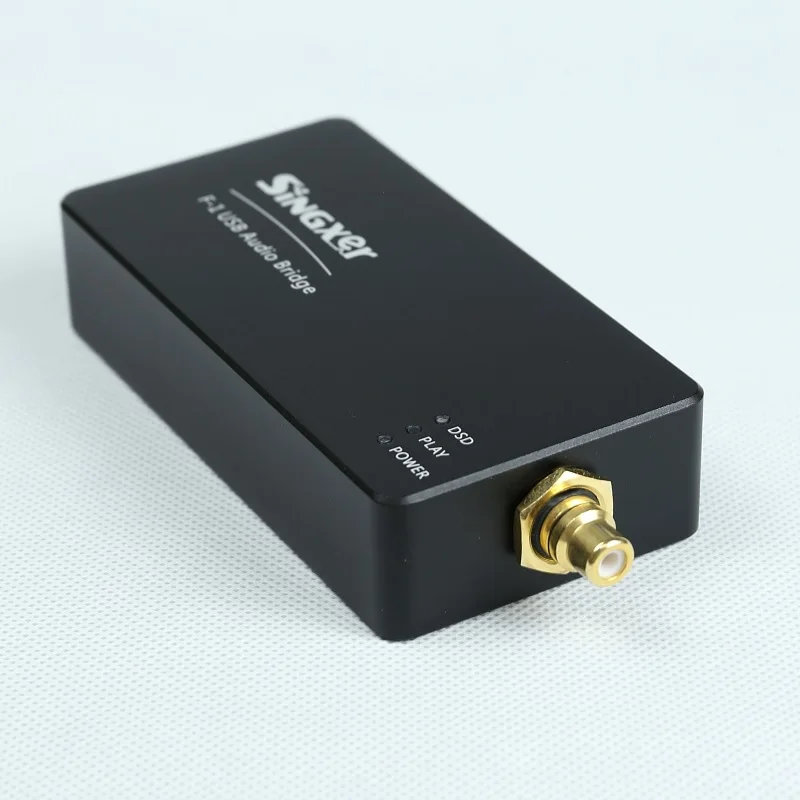

2,RCAВыходной стандарт интерфейсаS/PDIFСигнал, уровень550мв (Подключение к стандартной нагрузке),Выходное сопротивление75Ом;

Детали дизайна:

1, Реализовать концепцию дизайна, что электричество является матери звука, обратите внимание на дизайн цепи питания, и принять высокую производительность, низкий уровень шума и быстрый ответLDOВ качестве основного источника питания. Вся плата используется2Дорога независимостиLDOИсточник питания, в котором часы даже используютсяАдиУльтра низкий уровень шумаLDO, Закладывает прочную основу для обеспечения максимальной производительности.

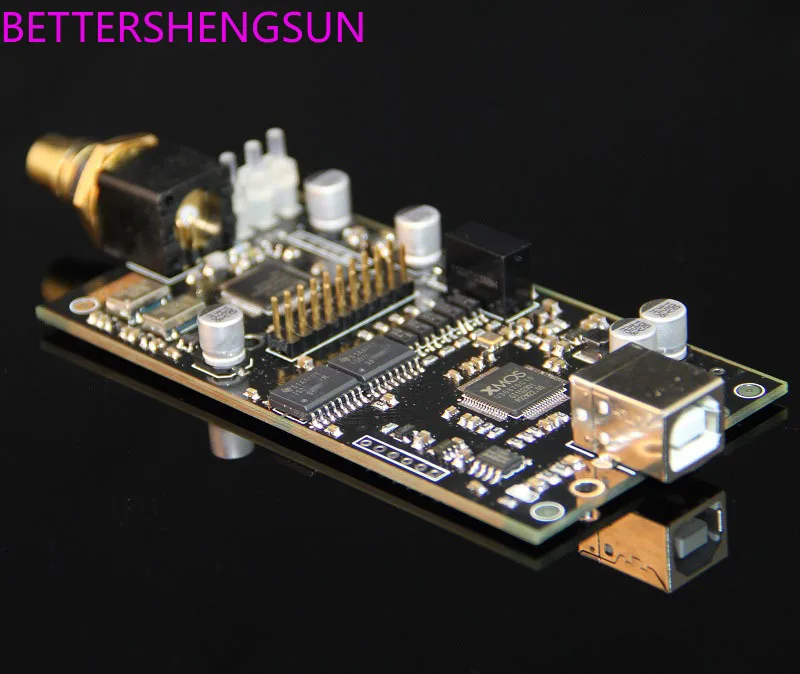

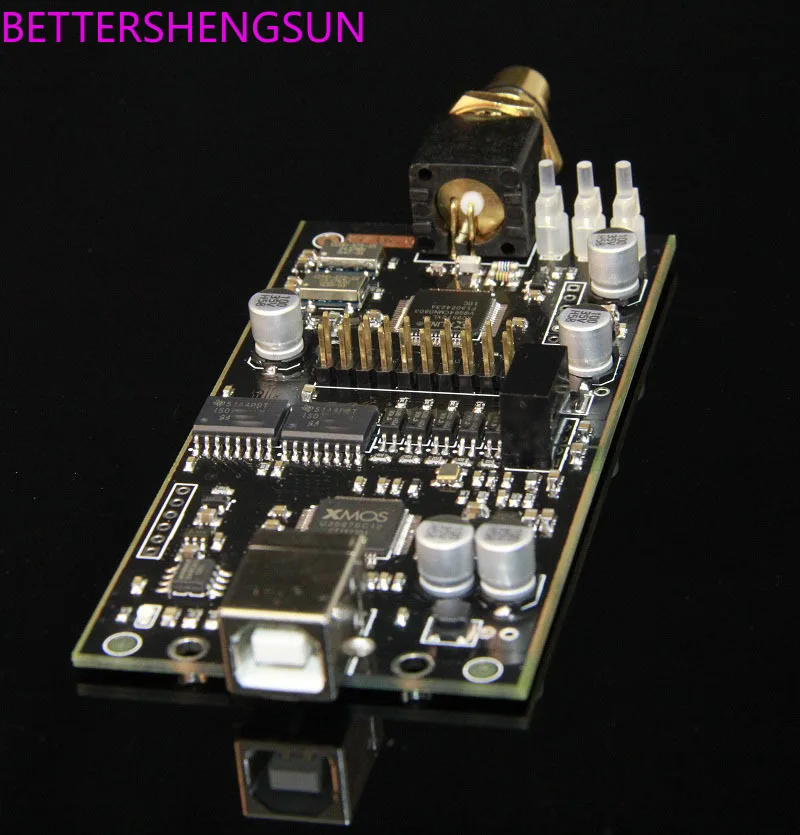

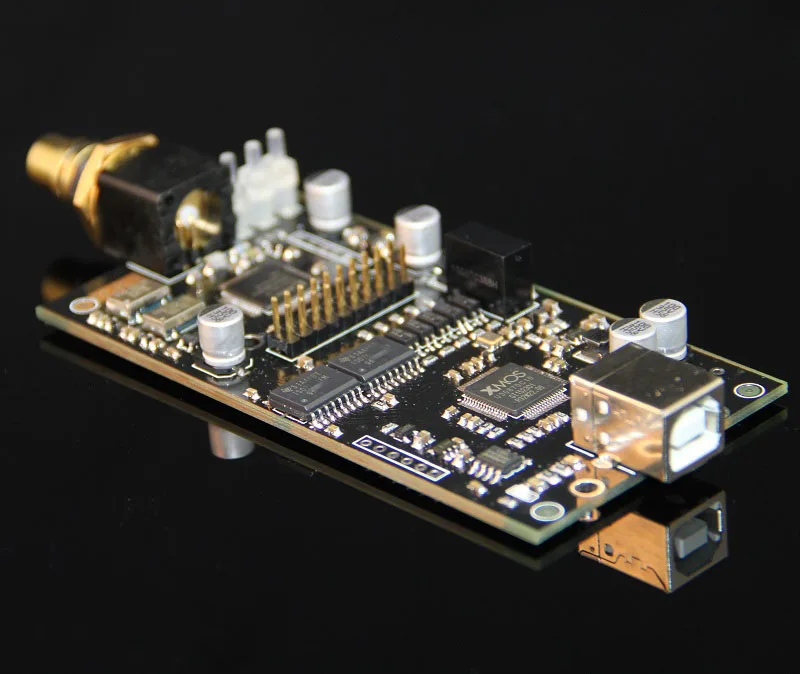

2,Печатная платаМатеринская плата4Конструкция монтажной платы обеспечивает полную наземную плоскость и уровень мощности и использует высокоскоростной цифровой метод проектирования для обеспечения целостности сигнала и целостности питания всей платы. Сигнал часов специально обработан, а посылка и точное управление импедансом приняты, тем самым обеспечивая качество сигнала часов и улучшая его способность анти-помех. Входные и выходные сигналы соответствуют стандартной конструкции, особенноUSBВысокоскоростной сигнал90Ohmic дифференциальное управление импедансом.

Совместимость системы:

1, Windows 7,Windows 8,Windows 10; 32/64 бит, необходимо установить специальный драйвер 2. Native MacOS 10,6 и более поздней версии с использованием собственного драйвера системы 3. Native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на базе платформы INTEL X86) 4. Android OS 4,2 и выше, устройство должно поддерживать функцию OTG. Вообще говоря, система Android 5,0 поддерживается по умолчанию. Мы рекомендуем использовать специальный плеер для тех, кто ниже 5,0.
