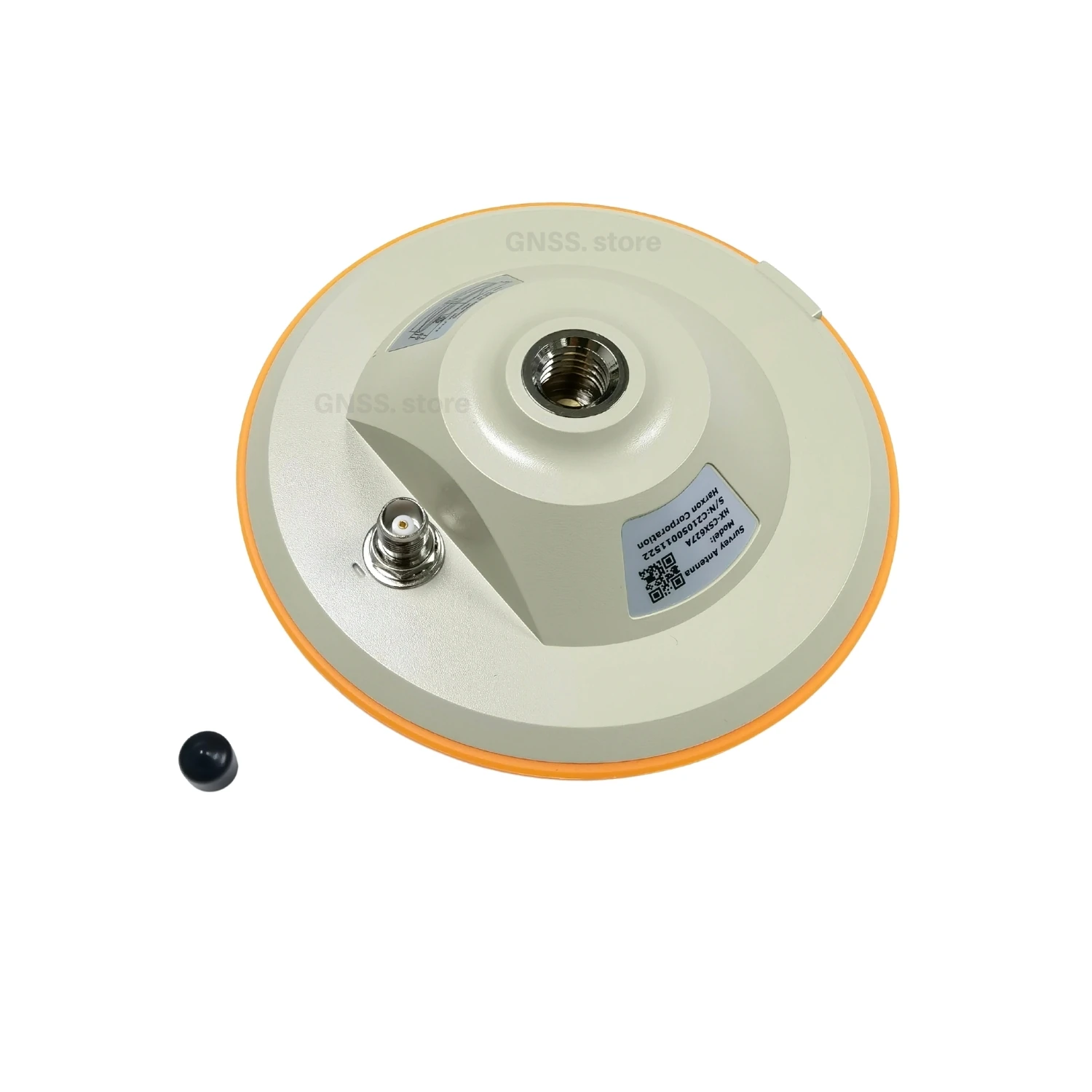

Новый RTK GNSS антенна Высокоточный измерительный ZED-F9P GPS с высоким коэффициентом

Характеристики

Номер продукта

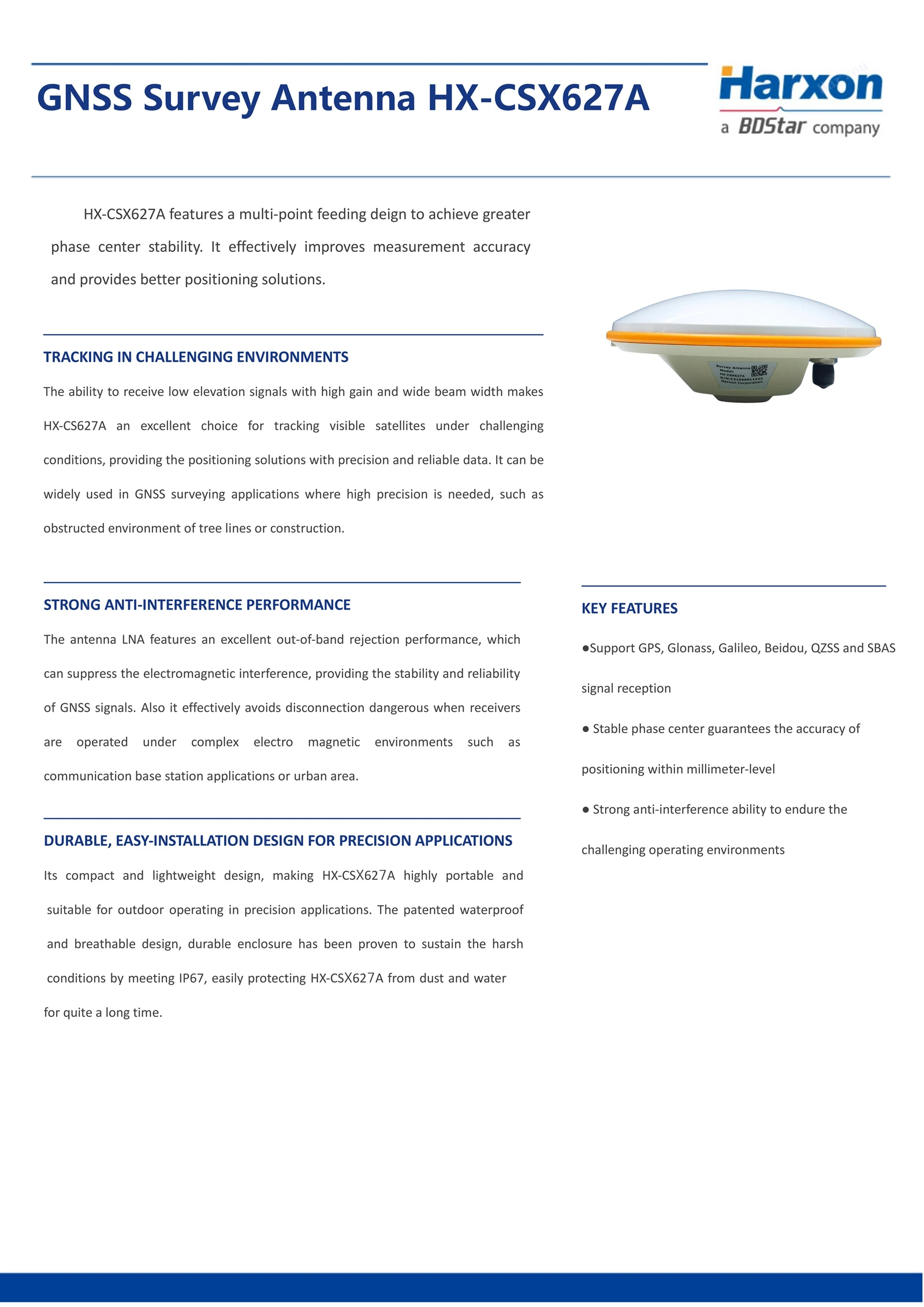

HX-CSX627A

Описание товара

Антенна может принимать сигналы GPS, Beidou, GLONASS и GALILEO во всех диапазонах частот и поддерживает SBAS, L-BAND и другие усовершенствованные системные сигналы. Он подходит для высокоточных геодезических работ и картографирования и широко используется в геодезической съемке, дорожном строительстве, океанической съемке, работе терминальных контейнеров и в других случаях.

-Сигнал антенны хороший. Антенный блок имеет высокий коэффициент усиления и ширину луча в образце, чтобы обеспечить хороший прием сигналов низкой высоты, и он все еще может работать нормально в некоторых сильно блокированных случаях.

-Высокая точность позиционирования. Деталь антенны принимает схему многодетной точечной конструкции для обеспечения совпадения фазового центра и геометрического центра и минимизации влияния антенны на погрешность измерения.

-Сильная способность анти-помех. Схема антенны использует технологию защиты от помех и может работать нормально в сложной среде с определёнными помехами.

-Высокая надежность. Корпус антенны имеет характеристики сопротивления воздействию высоких и низких температур, водонепроницаемости, УФ-защиты и т. Д.

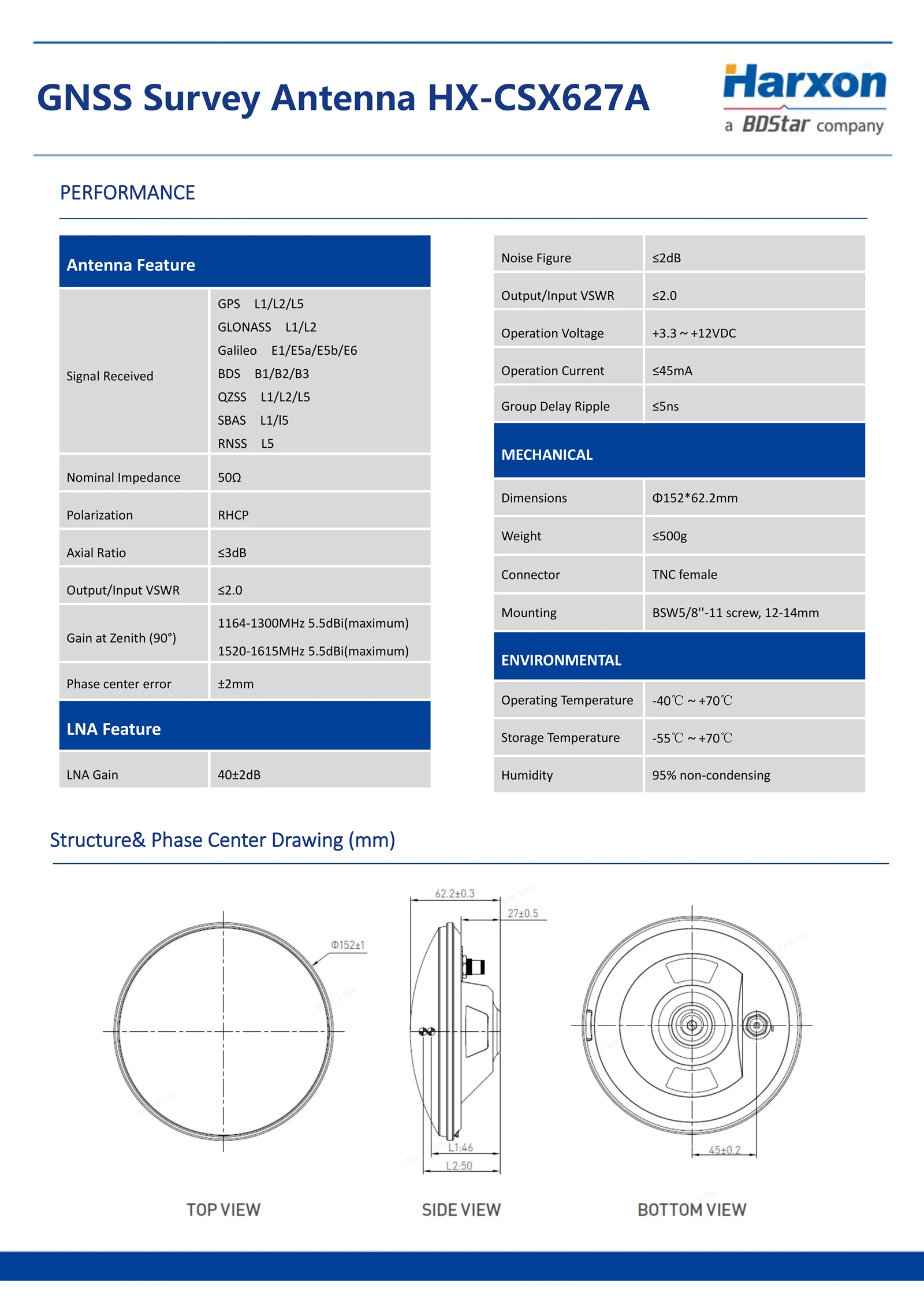

Технические параметры

Индекс пассивной антенны

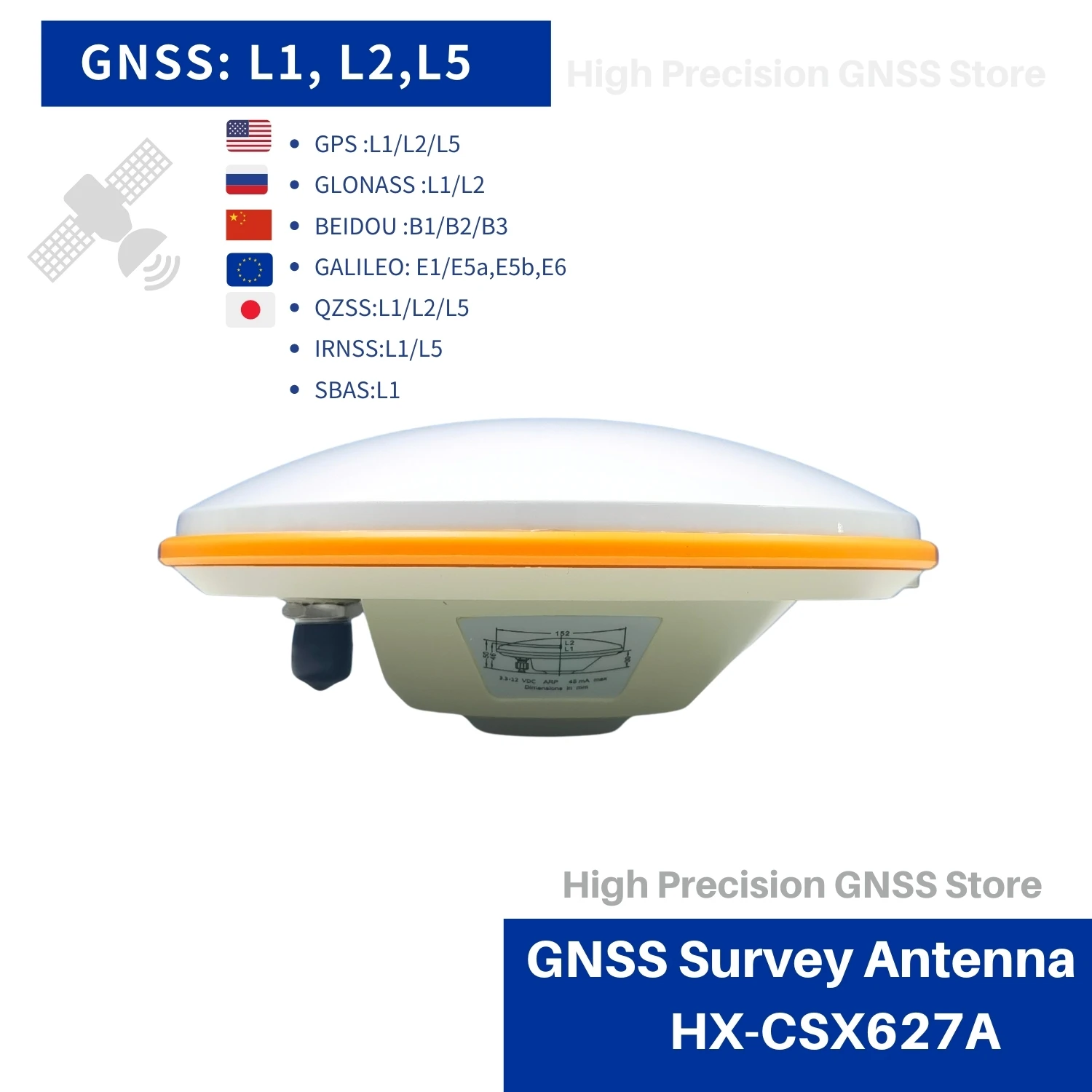

Рабочая частота	GPS L1/L2/L5/ L-образный ремешок	ГЛОНАСС G1/G2	BDs В1/В2/В3	GALILEO E1/E2/ E5a/E5b
Коэффициент усиления вершины	L1 ≥ 5,5dbi L2 ≥ 5.0dBi L5 ≥ 3.5dBi L-band≥ 3,5 дБи	G1 ≥ 5.0dBi G2 ≥ 5.0dBi	В1 ≥ 5,0дби В2 ≥ 4,5 дБи В3 ≥ 4,5 дБи	E1 ≥ 5.0dBi E2 ≥ 5.0dBi E5a ≥ 3.5dBi E5b ≥ 4.5dBi
Режим поляризации	RHCP
Угол горизонтального покрытия	360o
Выходное сопротивление	50 Ом
Выходная стоячая волна	≤ 1,5
Соотношение оси вершины	≤ 3 дБ
Ошибка фазового центра	<± 2 мм
Низкий уровень шума усилитель индекс
Активный коэффициент усиления	40 ± 2 дБ
Шумовая фигура	≤ 1,8 дБ
Выходная стоячая волна	≤ 2,0
Задержка дифференциального распространения	≤ 5 нс
Рабочее напряжение	3,3 ~ 12V
Рабочий ток	≤ 48 мА

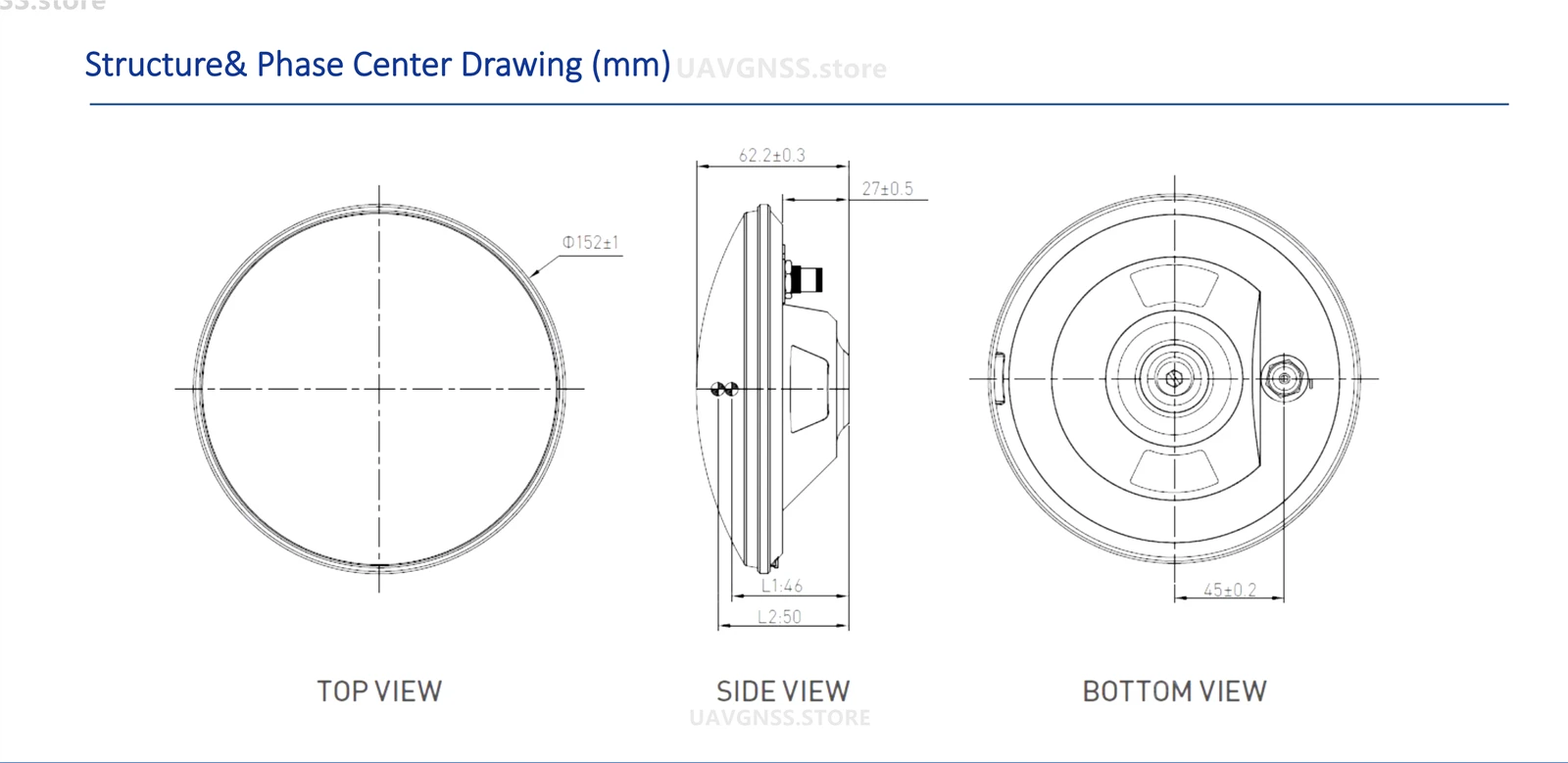

Механические свойства
Размер антенны	D 152 мм h62.2мм
Соединитель	TNC-K
Вес	≤ 450 г
Рабочая среда
Рабочая температура	-45 ℃ ~ + 70 ℃
Температура хранения	-55 ℃ ~ + 85 ℃
Влажность	95% без конденсации
Водонепроницаемый уровень	IP67
