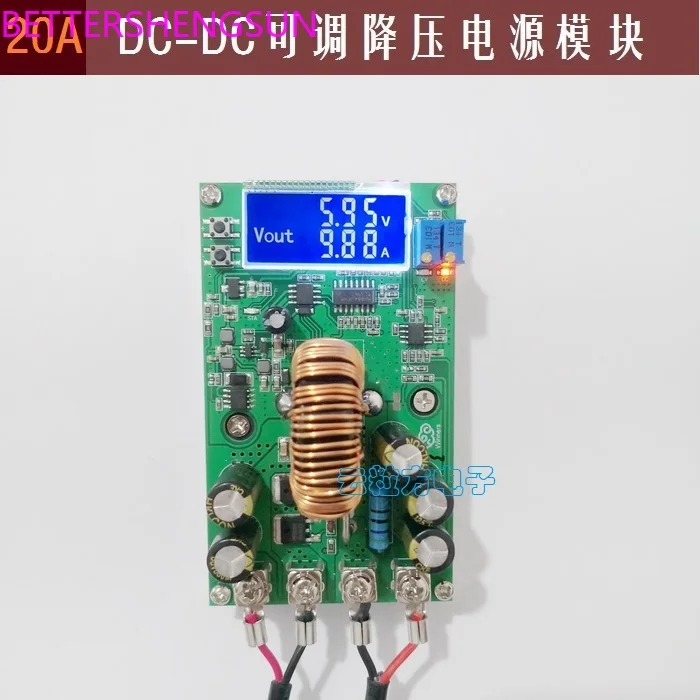

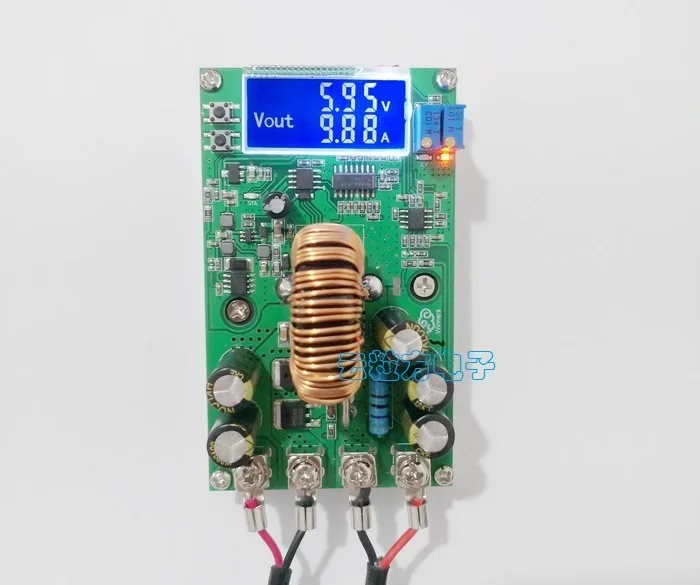

Регулируемый понижающий модуль питания постоянного тока 20 А ЖК-экран с

Характеристики

Метод калибровки:Этот модуль имеет функцию калибровки, поэтому вам не придется беспокоиться о проблеме неточного отображения измерений. Вам нужно только откалибровать его один раз! По умолчанию завод был откалиброван. Если продукт не отображается правильно, вы можете использовать следующий метод для калибровки!

Калибровка напряжения:Без нагрузки,В чехол сбоя питания, нажмите и удерживайте в течение нескольких секунд ", кнопка включения, введите напряжение режим калибровки, ЖК-дисплей экран начнет мигать, отпустите кнопку" ", нажмите кнопку «Добавить», а «-»-минус, откалибруйте до правильного входного напряжения. Например, если Входное напряжение составляет 12,65 в, отрегулируйте напряжение в это время до 12,65 в и сохраните его автоматически через 2 секунды. Если питание выключено, калибровка будет завершена!

Специальное примечание:Некоторые клиенты считают, что выходное напряжение не может быть изменено при получении продукта, потому что выходное напряжение по умолчанию составляет около 20 в, когда модуль покидает фабрику. Когда вы столкнулись с этой проблемой, пожалуйста, поверните потенциометр CV для более чем 10 поворотов против часовой стрелки, пока значение напряжения не изменится, а затем используйте модуль для нормальной регулировки напряжения.

20A DC Регулируемый Модуль для снижения напряжения постоянного тока ЖК-экран с двойным дисплеем напряжения и тока, мощный! Прочная работа, более стабильные и надежные материалы Готовый источник питания универсальный источник питания Параметры модуля Входное напряжение: постоянный ток 7-50 в
Выходное напряжение: постоянный ток 0-36 в постоянно регулируется (Может использоваться только для понижающего модуля. Вход должен быть больше 2 в.)
Выходной ток: 0-20A регулируемый, максимальный пик 20A ( Рекомендуется для использования в течение 15а )
Выходная мощность: максимум 300 Вт (рекомендуется использовать в пределах 250 Вт, пожалуйста, уменьшите мощность при использовании большого перепада давления)
Рабочая температура:-20 ~ 75 градусов (обратите внимание на температуру при использовании, пожалуйста, усиливайте вентиляцию и рассеивание тепла при превышении)
Эффективность преобразования: до 95%
Защита от короткого замыкания: Да, текущее значение постоянного тока в настоящее время установлено
Защита обратного подключения на входе: Да

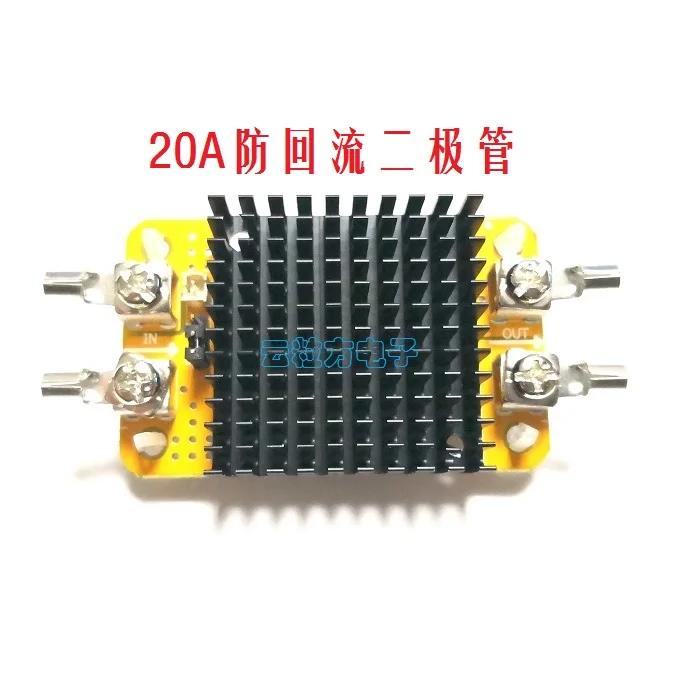

Выход обратного потока: нет,Для зарядки и подключения двигателя, пожалуйста, добавьте диод!Этот магазин доступен!
Режим проводки: терминал проводки или сварочный терминал, вход VIN, выход VOUT Размер модуля: длина 100 мм ширина 60 мм высота 48 мм Вес: 210 г

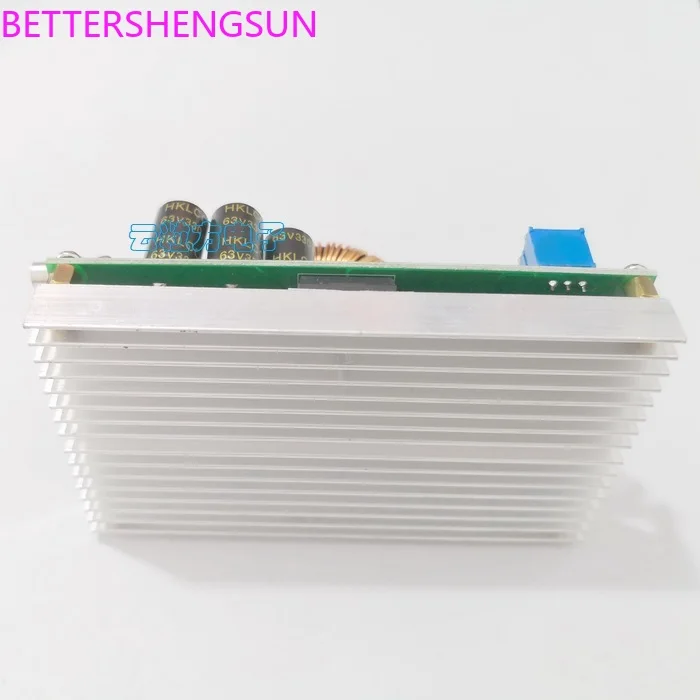

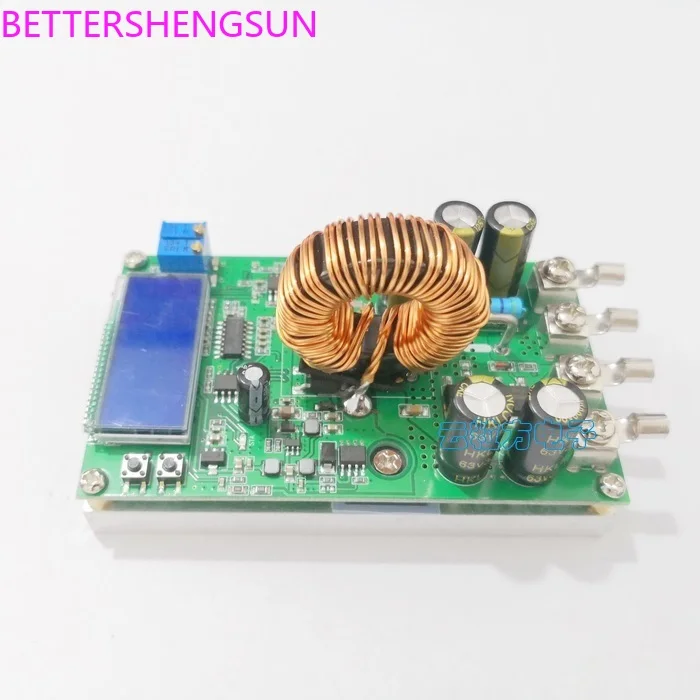

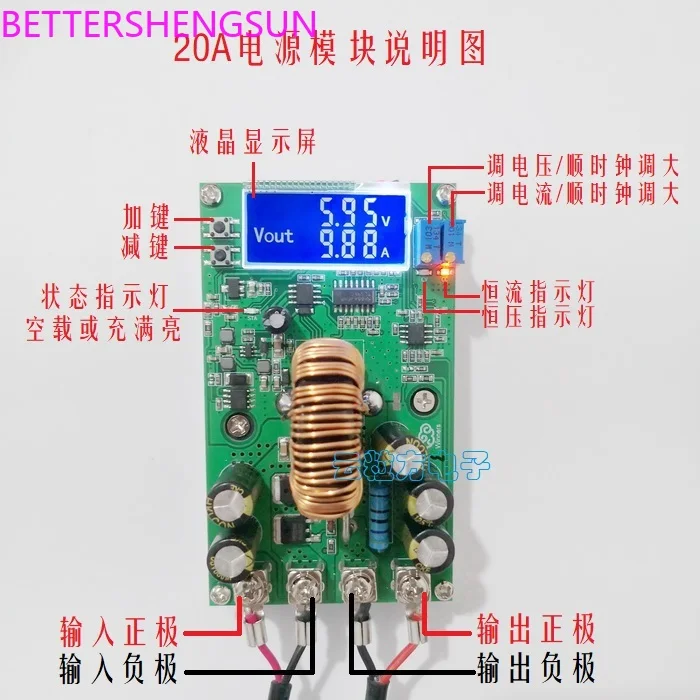

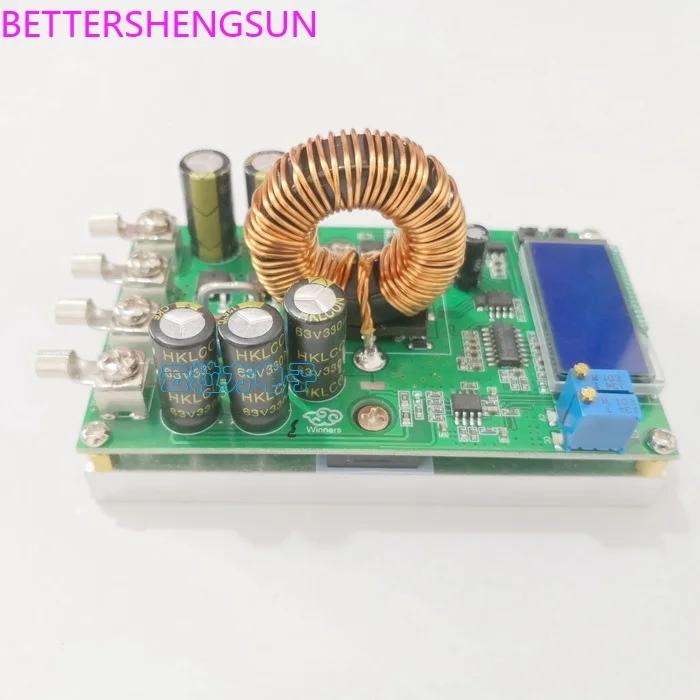

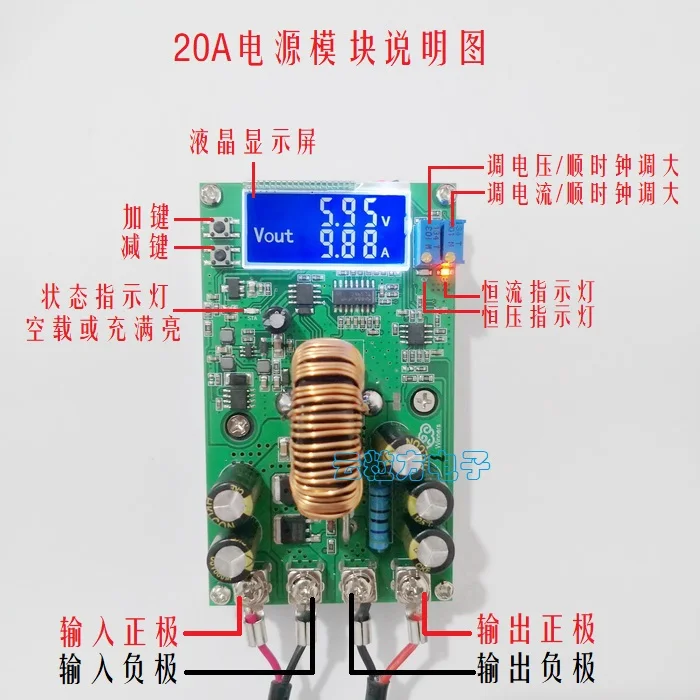

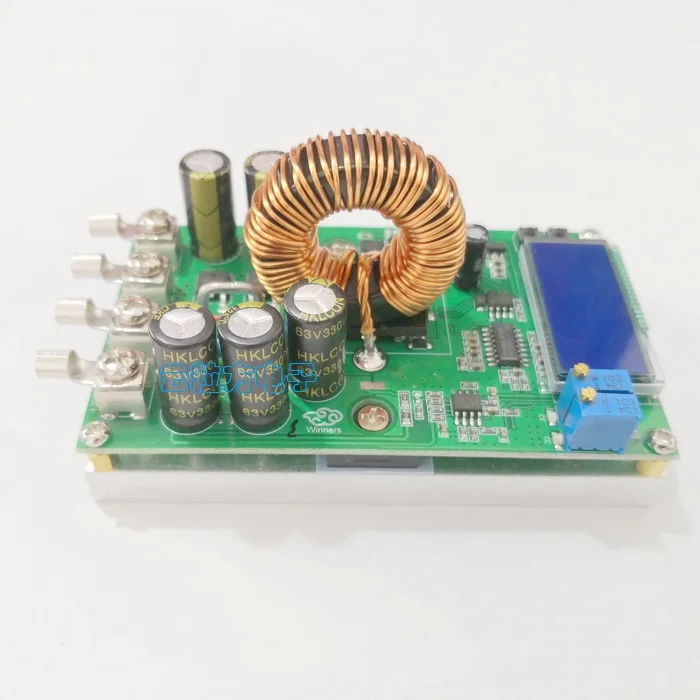

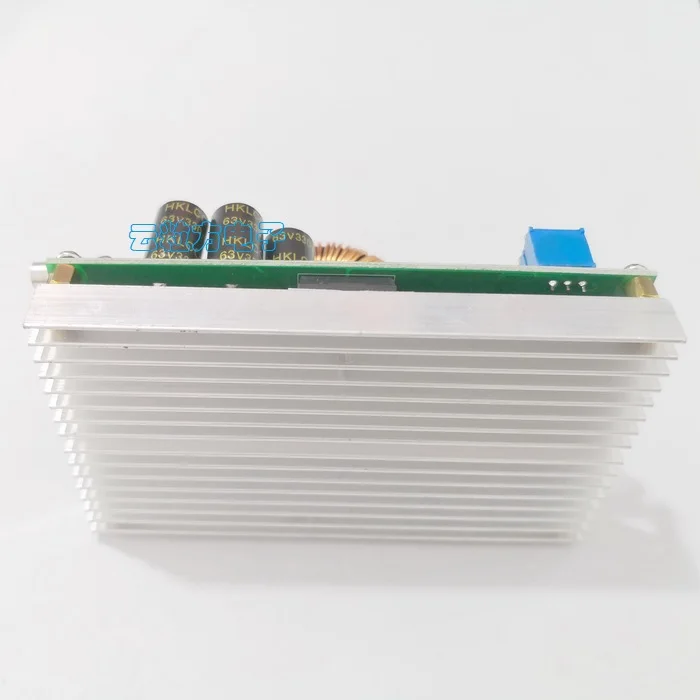

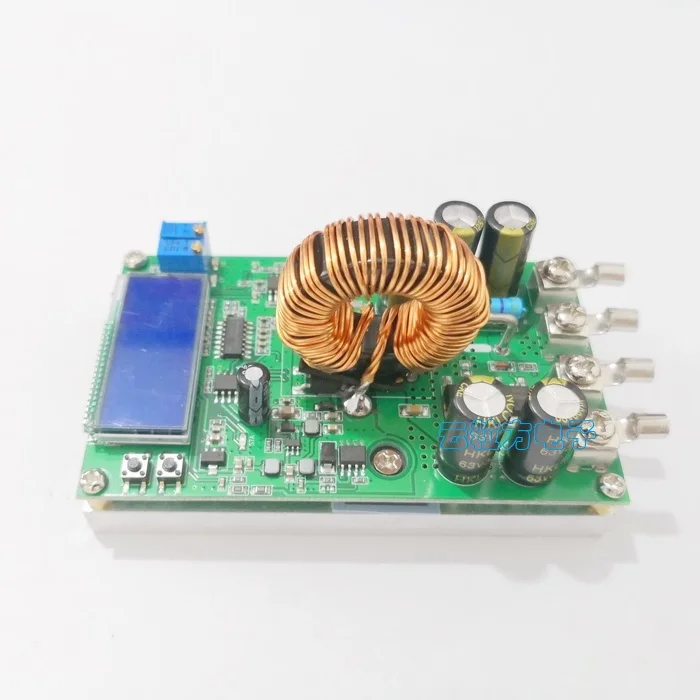

Схема описания модуля: Сторона модуля: Задняя часть модуля: Описание:

Клавиша «» может установить режим отображения, который разделен на три типа:

1. Режим F-0: отображение выходного напряжения;

2. Режим F-1: отображение входного напряжения;

3. Режим F-2: попеременно отображает Входное и выходное напряжение;

Инструкции: нажмите кнопку «», чтобы отобразить три режима отображения в цикле,Нажмите кнопку «-» для сохранения и выхода,Нажмите кнопку «-» отдельно, чтобы переключить подсветку ЖК-экрана.

Область применения

Обратите внимание, что регулируемый ток постоянного тока должен находиться в режиме постоянного тока только тогда, когда фактический выходной ток нагрузки больше установленного тока, в противном случае он работает в состоянии постоянного напряжения, не когда ток регулируется до 2А, то есть, любое устройство изменено на 2А. Надеюсь, вы знаете.

1.Используется как обычный понижающий модуль с возможностью защиты от перегрузки по току

Использование:

(1)В условиях отсутствия нагрузки,РегулировкаПотенциометр постоянного напряжения CV", Чтобы выходное напряжение достигло желаемого значения напряжения;

(2) Подключите нагрузку,Убедитесь, что соединительная линия достаточно толстая,РегулировкаПотенциометр постоянного токаСС"Часы с обратной стороны снижены, а фабрика по умолчанию 10, если фактическая потребность ниже 10, вам нужно несколько раз настроить часы с обратной стороны, чтобы показать ток.(Текущее значение отображается амперметром4A, Затем максимальный ток модуля ограничен4A, Ток4AСветильник индикатора постоянного тока, красный светильник индикатора)

2.Используется в качестве зарядного устройства

Использование:

Важные вещи:В частности, он используется для аккумуляторной батареи и двигателя. Не забудьте добавить диод к выходу модуля для предотвращения обратного потока. Если нет обратного потока, трубка должна быть сожжена. Диод доступен! Помните, помните!

(1) Определите напряжение поплавкового заряда и зарядный ток аккумулятора;(Если параметр литиевой батареи3,7 V/2200mAh,Затем поплавок-давление заряда4,2 V, Максимальный зарядный ток1С, Это2200ма)

(2) В условиях отсутствия нагрузки,РегулировкаПотенциометр постоянного напряженияCV"Сделайте выходное напряжение поплавок-зарядка;

(3) Аккумулятор подключен к задней части диода с защитой от обратного потока,Подключите аккумулятор,Убедитесь, что соединительная линия достаточно толстая,РегулировкаПотенциометр постоянного токаСС"Часы с обратной стороны снижены, а фабрика по умолчанию 10, если фактическая потребность ниже 10, вам нужно несколько раз настроить часы с обратной стороны, чтобы показать ток.(Текущее значение отображается амперметром4A, Затем максимальный ток модуля ограничен4A, Ток4AСветильник индикатора постоянного тока, красный светильник индикатора)

(4) По умолчанию заряжаемый Поворотный Светильник0,1Многократный зарядный ток; (Постоянный ток зарядки, индикатор постоянного тока CC красный светильник включен,Во время процесса зарядки ток батареи постепенно уменьшается и постепенно меняется от постоянной зарядки до постоянной зарядки напряжения. Индикатор постоянного напряжения CV желтый светильник s up. Если установлен зарядный ток1А, Затем, когда ток зарядки меньше0.05AКогда он полон индикатор светильникSTAСиний светильник включен, и аккумулятор заряжен.

3.С драйвером постоянного тока для светодиода

Использование:

(1) Убедитесь, что вам нужно управлять автомобилемСветодиодныйРабочий ток и максимальное рабочее напряжение;

(2) В условиях отсутствия нагрузки,РегулировкаПотенциометр постоянного напряженияCV"Достичь выходного напряженияСветодиодныйРабочее напряжение;

(3) Подключите светодиодный модуль,Убедитесь, что соединительная линия достаточно толстая,РегулировкаПотенциометр постоянного токаСС"Часы с обратной стороны снижены, а фабрика по умолчанию 10, если фактическая потребность ниже 10, вам нужно несколько раз настроить часы с обратной стороны, чтобы показать ток.(Текущее значение отображается амперметром4A, Затем максимальный ток модуля ограничен4A, Ток4AСветильник индикатора постоянного тока, красный светильник индикатора)
