2,9 дюймов сенсорный экран E-Бумага E-Ink Дисплей шапка для Raspberry Pi/Pico обладает 5 точек емкостный сенсорный экран, 296 × 128 Пиксели, черный/белый цвет, SPI, Интерфейс

2,9 "сенсорный E-PAPER шляпаДля RASPBERRY PI/Pico

Емкостное касание, частичное обновление, низкая мощность, широкий угол обзора, бумажный эффект

Идеально подходит для ценников, этикеток на полках, промышленных инструментов...

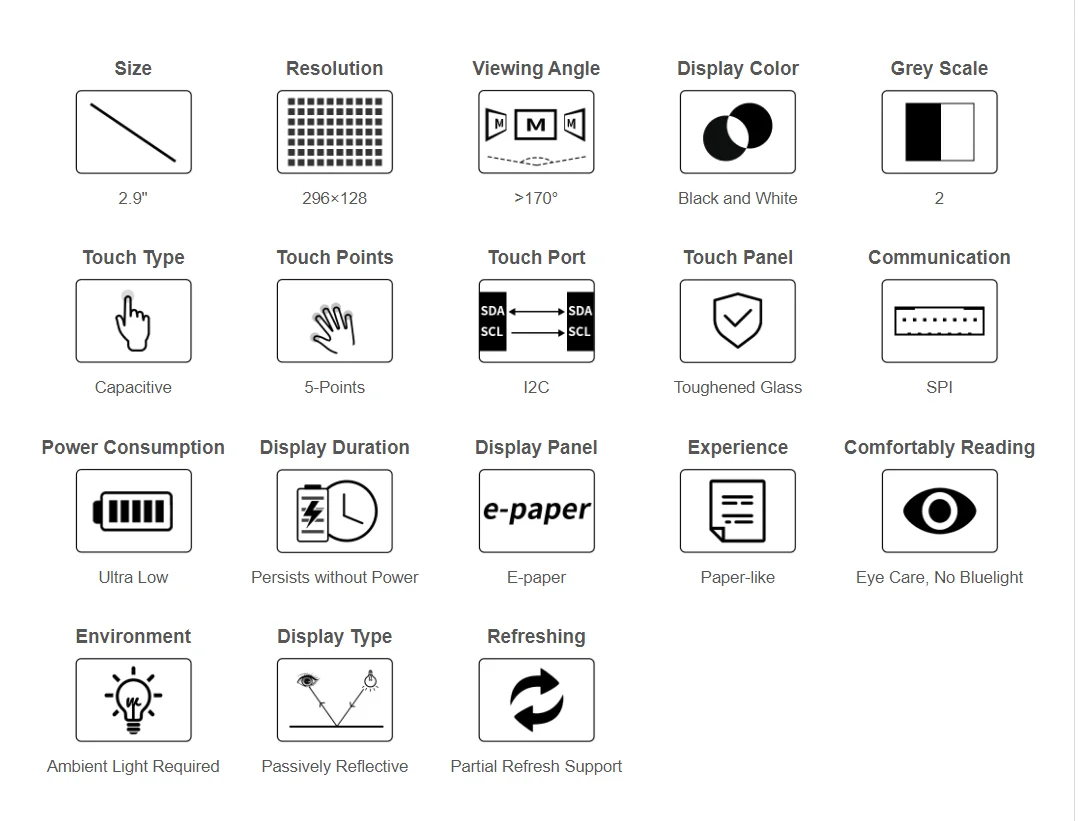

Особенности с первого взгляда

• 2,9 дюймовый емкостный сенсорный модуль ePaper, разрешение 296 × 128

• 5 точек касания поддержки, опеределяемый пользователем пробуждения жест

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

• Ультра низкое энергопотребление, в основном мощность требуется только для освежения

• Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

• Перевернутый интерфейс управления, для подключения к контроллерам, таким как STM32 и т. Д.

• Поставляется с разработанными ресурсами и руководством (примеры Raspberry Pi Pico C/C + + и MicroPython)

• Интерфейс SPI / I2C, требует минимального ввода-вывода

Технические характеристики

Рабочее напряжение	3,3 V/5V	Цвет дисплея	Черный, белый
Интерфейс	3-провод SPI, 4-провод SPI	Серые весы	2.
Габаритные размеры	89,10 × 42,70 мм	Частичное обновление	0,3 s
Размер дисплея	66,89 × 29,05 мм	Полное время обновления	2s
Точка шаг	0,227 × 0,226 мм	Обновленная мощность	26,4 МВт (typ.)
Разрешение	296 × 128 пикселей	Ток в режиме ожидания	<0.01uA (почти нет)
Сенсорные точки	5	Угол обзора	> 170 °

Преимущества EINK

Электронный бумажный дисплей использует микрокапсульные электрофоретические технологии для отображения, принцип: заряженные частицы, взвешенные в чистой жидкости, будут перемещаться по бокам микрокапсулы при применении электрического поля, делая Микрокапсулу видимой, отражая окружающий светильник, так же, как традиционная напечатанная бумага.
Дисплей электронной бумаги будет четко отображать изображения/текст под светильник лампы или естественный светильник, не требует задний светильник, и имеет почти до 180 ° угол обзора. Он обычно используется в качестве e-reader из-за его бумажного эффекта.

Стандартный Raspberry Pi 40PIN GPIO Header

Совместимость с платами серии Raspberry Pi

Raspberry Pi на фото не входит в комплект.Интерфейс обратного управления

Шина I2C для сенсорной панели, шина SPI для дисплея

VCC	3,3 V/5V
GND	GND
DIN	SPI MOSI pin
CLK	SPI SCK pin
CS	Выбор чипа SPI, низкая активность
Постоянный ток	Выбор данных/команд (высокий для данных, низкий для команды)
ERST	Внешний сброс, низкий уровень активности
Занят	Выходное напряжение, высокая активность
Инт	Контактный для прерывания сенсорного контроллера
SCL	Контактный сенсорный контроллер I2C
SDA	Сенсорный контроллер I2C pin данных
TRST	Сброс сенсорного контроллера, низкая активность
EN	Блок питания с сенсорным управлением (опционально), высокая активность

Конфигурация блока питания с сенсорным управлением

Источник питания сенсорного управления определяется положением резистора 0R

0R положение резистора	Блок питания с сенсорным управлением	Описание
A	VCC	Всегда питание от VCC (по умолчанию)
B	EN	Контролируется пользователем I/O
C	Вен	Управляется с помощью ePaper (ERST)
NC	GND	Нет источника питания для сенсорного управления

Демонстрация

Совместимость с Raspberry Pi Pico Header

Бортовой штыревой разъем для прямого крепления к Raspberry Pi Pico

Raspberry Pi Pico в комплект не входит.Емкостное сенсорное управление

Поддерживает более 5 точек касания Управление, опеределяемый пользователем пробуждения жест

Примеры применения

Подходит для ценников, тегов активов/оборудования, этикеток на полках, тегов имени Конференции...

Определение PinoutГабаритные размеры
Ресурсы и услуги

---

Вики:Pico-CapTouch-ePaper-2.9

2,9 inch_Touch_e-Paper_HAT

Посылка

Вес:0,029 кг

2,9 дюймовый e-Бумага шляпа x1

1. Pico-CapTouch-ePaper-2.9 x1

2. Блок противостояния x1

1.2.

---
