Характеристики
FMUSER 350 Вт fm-передатчик с кодировщиком RDS для интеллектуального адресного вещания RDS
Обзор:
FMUSER представляет новый инновационный FM-передатчик FSN-350T 350 Вт с сенсорным экраном всем FM-вещателям с уважением. Эксклюзивно от других передатчиков 350 Вт на рынке, FMUSER 350 Вт Радио FM-передатчик отличается удобным для человека интерфейсом работы сенсорного экрана, высокой стабильностью и надежной производительностью и стереозвуком ближнего качества CD, что делает его замечательным улучшением на всем рынке, И приводит к его высокой популярности в использовании для большинства FM-радиостанций.
Этот FM-трансмиттер мощностью 350 Вт разработан в компактном 19-дюймовом корпусе 2U благодаря интеграции всех модулей внутри, небольшого размера и прост в эксплуатации и обслуживании.
Технология DSP (цифровая обработка звука) делает FM-передатчик FSN-350T 350 Вт приятным устройством звуковещания для всех любителей музыки, вас больше не будут беспокоить шумы или искажения.
В качестве гарантии качества FMUSER предоставляет 5-летнюю гарантию на Профессиональный FM-передатчик FMUSER FSN-350T 350 Вт. Вы не будете беспокоиться о том, чтобы использовать его для радиостанции.
Часто применяемое использование:
1). Общинные радиостанции
2). LPFM радиостанции
3). Городские радиостанции
4). Радиостанции христианской церкви
Отличительные особенности:

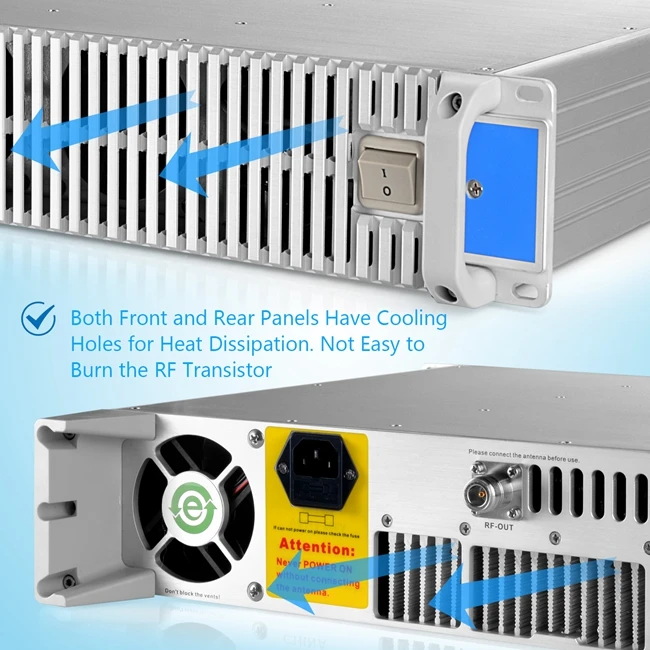

1) Защита от перегрева:
Передатчик переключится на автоматическую защиту с помощью сигнала тревоги и звукового сигнала, как только рабочая температура станет выше нормального диапазона.
2) Защита КСВ:КСВ является индикатором подключения системы антенны к передатчику. Если соединение плохое и вызывает высокое значение КСВ, передатчик переключится в автоматический режим защиты, показывая тревожное сообщение на экране с пикающим звуком.
3) сигнал об ошибке вентилятораКогда вентилятор перестал работать, на экране появится тревожное сообщение, например:
4) Автоматическое совпадение частоты:
FM-передатчик 350 Вт автоматически сканирует наилучшую соответствующую частоту на антенне, чтобы максимизировать эффективность вещания при минимальном соотношении КСВ, это обеспечивает наилучшую производительность как передатчика, так и антенны.
Когда аудиомикшеры подключены к FM-передатчику 350 Вт через интерфейс балансного аудиовхода XLR, передатчик предоставляет множество опций модуляции для лучшего соответствия со смесителем.
Этот FM-передатчик мощностью FSN-350T 350 Вт оснащен точно чувствительным сенсорным экраном Вместо кнопок управления на предыдущих передатчиках. Со всей информацией, четко отображаемой на экране, пользователи могут легко контролировать и настраивать все параметры.
7) гибкие варианты звука
Предварительный акцент на FM-передатчике мощностью 350 Вт позволяет выбирать между 0 мкс/50 мкс/75 МКС, пользователи могут выбрать лучший режим соответствия в соответствии со своими потребностями.
8)Регулируемая выходная мощность
RF из этого FM-передатчика мощностью 350 Вт плавно регулируется в диапазоне 0-350 Вт при шаге 0,1 Вт, что означает, что вы можете настроить его на 1 Вт, 1,1 Вт, 1,2 Вт... 50 Вт... 80 Вт .. 150 Вт .. 350 Вт .. с одним передатчиком вы получите несколько режимов выходов и легко настроить в соответствии с вашими потребностями.
9) длинный радиус покрытия

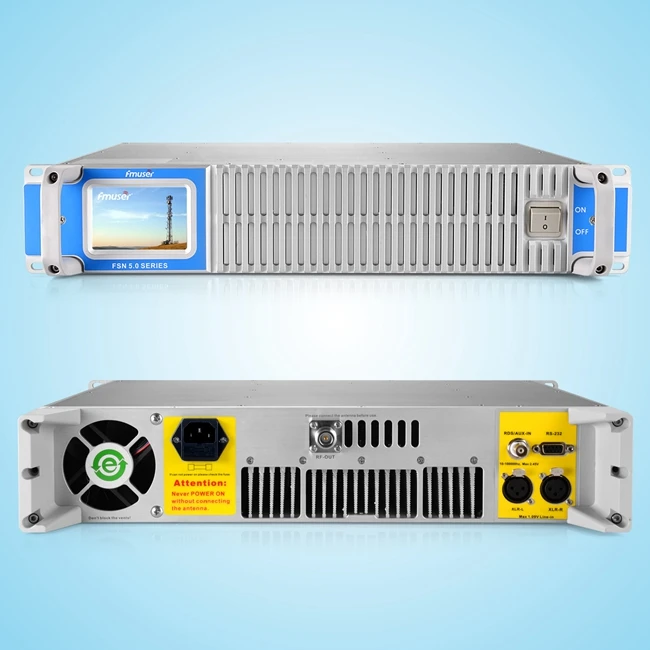

Описание панели:
Техническая спецификация:
RF часть:
Частота: 87,5-108 МГц,Значение шага частоты: 10 кГц
Модуляция: FM, пиковое отклонение ± 75 кГц
Стабильность частоты: <± 100 Гц
Метод стабилизации частоты: синтезатор частоты PLL
Выходная мощность RF: 0 ~ 350 Вт ± дБ
Остаточная волна: <- 70 дБ
Более высокие гармоники: <- 65 дБ
Паразитный AM: <- 50 дБ
Выходное сопротивление RF: 50 Ом
Выходной разъем RF: Гнездо N
Разъем аудиовхода: гнездо XLR
Входной разъем AUX: гнездо BNC
Предварительная настройка: 0 МКС, 50 мкс, 75 МКС (Пользовательские настройки)
Соотношение S / N моно:> 70 дБ (от 20 до 20 кГц)
Соотношение S / N стерео:> 65 дБ (20-15 кГц)
Стереоразрешение: -50 дБ
Частотный диапазон звука: 30 ~ 15000 Гц
Искажение звука: <0.3%
Усиление уровня звука: -12 дБ ~ 12 дБ шаг 3 дБ
Аудиовход: -19 дБ ~ 5 дБ
Общие характеристики:
Диапазон напряжения источника питания: 110 В ~ 260 В
Диапазон рабочих температур: от-10 до 45 ℃
Режим работы: непрерывная работа
Способ охлаждения: воздушное охлаждение
Эффективность охлаждения: <95%
Рабочая высота: <4500 м
Потребляемая мощность: 1500 ва
Размеры: 483x320x88 мм без ручек и выступов, стандартная стойка 19 "2U.
Вес: 12 кг

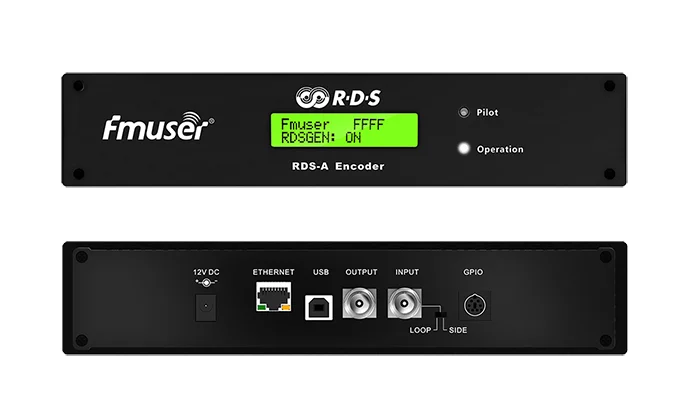

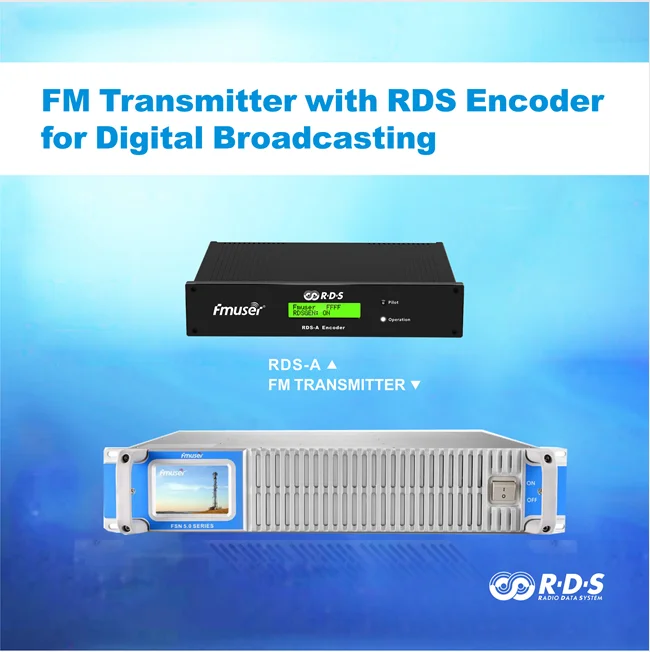

Кодер FMUSER RDS-A RDS для
FM-трансмиттер с MPX SCA входом
Вопрос о частоте (часто задаваемые вопросы)1.Что такоеРадиовещательная система передачи данных (RDS)Система радиоданных (RDS) является стандартом, помогающим людям вставлять некоторыеФормирование данных вРадиостанция FM-радио.RDS передается в том числеВремя,Идентификация станции и информация о программе.Стандарт начался как проект европейского вещательного союза (EBU).2.Почему нужно строитьFm-радиостанция с rds?RDS предоставляет цифровой канал для обычных FM-радиостанций, позволяя радио предоставлять пользователям больше функций, включая следующие иллюстрации:А)Объявление о трафике RDS (TA) :В связи с прекращением увеличения загруженного трафика в настоящее время заинтересованы в том, чтобы различные страны Африки вставляли сигналы RDS при строительстве передающей станции, чтобы реализовать наиболее экономичную трансляцию некоторой информации о дорожном движении посредством покрытия FM-сигналов.Б)Программа трафика (TP):Благодаря функциям TA и TP RDS, RDS помогает радиопользователям в автомобиле быстрее получать информацию о дорожном движении, уменьшать загруженность в городе и увеличивать скорость прослушивания радиостанции.C)Альтернативная Частота (AF):RDS AF помогает управлять автоматическим переключением частоты между релейными станциями.Вставка сигнала RDS в передатчик также может автоматически переключаться между несколькими различными частотными трансляциями в одной и той же программе. Приемник автоматически переключает заменяющую частоту AF, обнаружив код PI в сигнале RDS, чтобы гарантировать передачу нескольких релейных станций. Вещательные станции, обеспечивающие общенациональное освещение, обеспечивают бесшовное освещение и бесшовное прослушивание. Когда автомобиль проходит зону наложения сигнала между двумя частотами, функция автофокусировки RDS автоматически переключается на одну и ту же программу на разных частотах.3. Что нужно для создания RDS-трансляции?О: список комплектов оборудования для Fm-радиопередатчика RDS:1) кодер FMUSER RDS-A2)FMUSER FSN-1000W fm-передатчик с 57 кГц3) программное обеспечение для кодирования RDS4) кабель и антенна4.Как я могу построить свойЧеннелон моя существующая система передатчика?

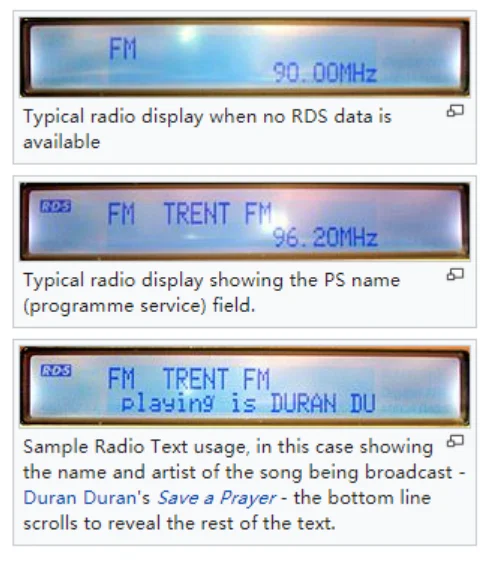

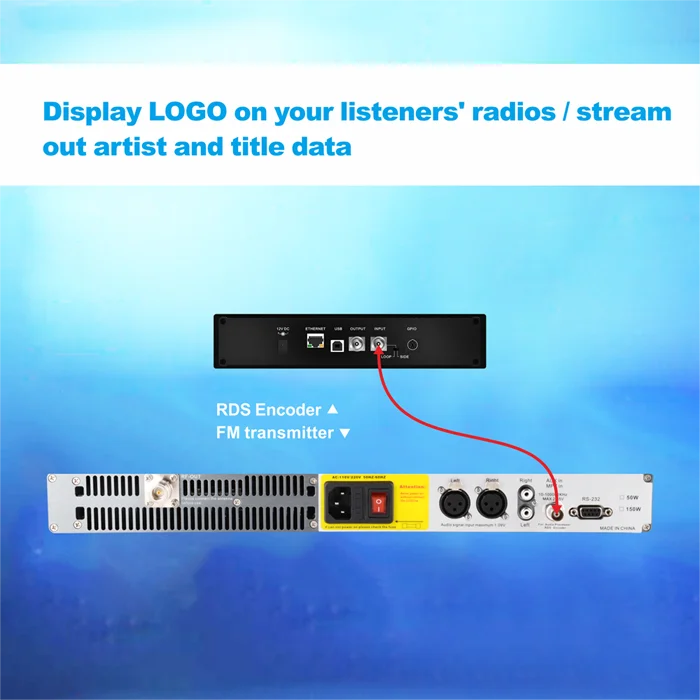

1) Проверьте, есть ли у передатчика тока входной интерфейс 57 кГц.2) купите кодировщик FMUSER RDS-A, чтобы вставить цифровой сигнал в радиовещание.3) Запустите программное обеспечение Rds на вашем компьютере и вставьте логотип радиостанции, информацию о дорожном движении...4) Используйте RDS радио, чтобы проверить предоставленную вами цифровую информацию.5.Нужно ли мне оплачивать ваше программное обеспечение RDS за дополнительную плату?Нет, вам просто нужно приобрести кодировщик FMUSER RDS-A и передатчик серии FSN, мы бесплатно предоставляем программное обеспечение RDS.6.В чем разница между fm-радиостанцией RDS и общим радио на радио?Следующие три изображения иллюстрируют, как RDS можно использовать на FM-радиостанции; Последние два были сделаны, когда радио было настроено наРадиостанция NottinghamradioТрент FM. Все изображения на дисплееFMРадио.
Технические характеристики| Параметр | Состояние | Ценность | ||
| Общие | ||||
| Напряжение питания | 12В DC Стабилизированный | |||
| Ток подачи | 280 мА | |||
| Сигнальные разъемы | Несимметричный BNC | |||
| Разъемы данных | 1x USB (порт 1), 1x Ethernet (порт 2, 3, 4) | |||
| Поддерживаемые Сетевые протоколы | HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP | |||
| Скорость USB | Программный переключаемый 1200, 2400, 4800, 9600, 19200 бит/с | |||
| Режим USB | 1 стопорный бит, 8 бит данных, без четности (без контроля потока),Асци или UECP (SPB 490) | |||
| Переключение TA | Программное обеспечение или внешний коммутатор | |||
| Вход TA/EON1TA | TTL с 10 активированными подтягивающими, уровневыми или падающими краями кОм | |||
| Наборы программ | 2 | |||
| Переключение набора программ | Команды ASCII, команды UECP или внешний коммутатор | |||
| Вход программного переключателя | TTL с 10 кОм подтягиванием, управление уровнем | |||
| Поддерживаемые сервисы RDS | PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT +TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA | |||
| Сигнал RDS | ||||
| Частота субнесущей | 57 кГц | |||
| Полоса пропускания | ± 2,4 кГц (50 dBc) | |||
| Регулировка выходного уровня | От 0,0 до 4,0 в p-p за 256 шагов | |||
| Регулировка фазы | Стерео передача | Полный диапазон, 9,5 град. Шаги | ||
| Аудио/MPX/пилотный вход | ||||
| Рекомендуемое сопротивление нагрузки | Моно | <10 кОм | ||
| Стерео MPX | <2 кОм | |||
| Рекомендуемое напряжение MPX | 1,3-8,0 в p-p | |||
| Проходное усиление напряжения | 2 Гц-100 кГц | 1 (0 дБ) | ||
| Пилотный уровень тона | Мин. 120 мВ p-p | |||
| -Рекомендуемое отклонение FM | 6,8 кГц | |||
| Диапазон захвата Pilot PLL | 8 Гц | |||
| Требуется частота пилота стереокодировщика | Стерео передача | 19000 Гц ± 2 Гц | ||
| Выход | ||||
| Выходное сопротивление | 100 Ω | |||
| Рекомендуемое сопротивление нагрузки | > 70 Ω, < 1 nF, без смещения постоянного тока | |||
| Макс. Выходное напряжение (RDS + MPX) | 9,0 в p-p | |||
| Рекомендуемый уровень RDS | 3 - 11% MPX | |||

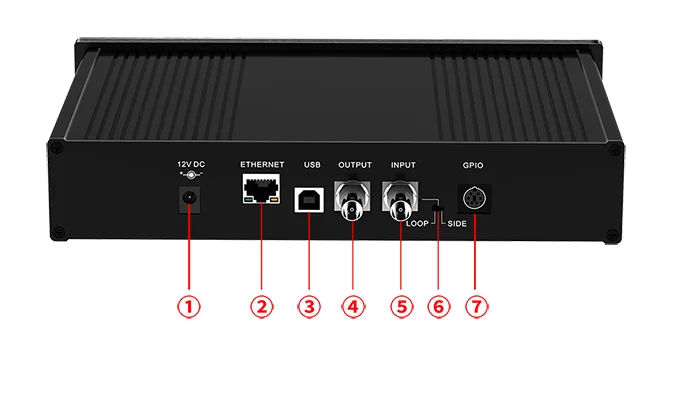

Внешний вид и иллюстрация
| Номер | Имя | Объясните |
| 1 | 12В DC | Разъем питания. Подробности см. В разделе 3,3. |
| 2 | Ethernet | Разъем Ethernet RJ-45.Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к коммутатору Ethernet, маршрутизатору или розетке.Управление Ethernet включает внутренний веб-сайт (обозначается как «Порт 2») и два независимых настраиваемых пользователем порта общего назначения (обозначаются как «порт 3» и «порт 4») предназначен для дистанционного управления через протокол TCP или UDP.Кодировщик также работает без подключения кабеля. |
| 3 | USB | Разъем USB стандартного типа B. Этот порт обозначается как «Порт 1».Используйте USB для начальной настройки кодировщика или для локального управления.Кодировщик также работает без подключения кабеля. |
| 4 | Выход BNC | Выход сигнала RDS на передатчик, модулируемый на субносителе 57 кгц.Если петля/боковой переключатель установлен в положение петли, выход представляет собой сумму сигнала RDS и сигнала, подаваемого на входной разъем BNC. |
| 5 | Вход BNC | Дополнительный вход для синхронизации с пилотным тоном или для смешивания сигнала RDS с существующим сигналом модуляции. |
| 6 | Петля/сторона | ПозволяетВходДобавляемый сигналВыходСигнал. |
| 7 | GPIO | Дополнительные логические входы для прямого управления некоторыми услугами RDS (TA, программа).Разъем представляет собой стандартный 6-контактный Тип PS/2. |
Упаковочный лист1. FMUSER fm-передатчик 350 Вт, 1 шт.2,1 pc FMUSER RDS-A кодерUSB-кабель 3,1 шт.Кабель BNC 4,2 шт.Блок питания 5,1 шт., 12 В, 2 А
