Характеристики
50W CZH-T501 FU-50C PLL Профессиональный RDS FM передатчик 1U 87-108Mhz 0W -50W продолжить регулируемый
CZH-T501 50w RDS fm-передатчик является профессиональным fm-передатчиком, недавно выпущенным FMUSER. Он оснащен одной кнопкой управления для всех функций. Он имеет защиту VSWR, температурную защиту, порт RDS, электронную регулировку громкости, оснащенный фильтрами низких частот. Он применим во многих местах, таких как стадион, Уездная радиостанция, общественная радиостанция, мотель, общественная площадь, церковь, театр и так далее.
Функции и особенности:> 1 u-стандарт шасси
> Мощность до 50 Вт
> С использованием цифровой фазовой блокированной технологии синтезатора частоты (PLL), ультра-высокая стабильность частоты.
> Имеет постоянную волновую защиту и защиту от перегрева.
> Выход питание от 0,5 W ~ 50W с плавной регулировкой
> Использование функции блокировки питания
> Показывает своевременную выходную мощность и различный рабочий статус.Электрические параметры:RF часть:
Рабочая частота: 87 ~ 108 МГц
Выходная мощность: 50 Вт Макс постоянно регулируется
Выходное сопротивление: 50 Ом
Пористое и гармоническое излучение:-60 дБАудио часть:
Частотная характеристика: 50 ~ 15 кГц (3 дБ)
Искажение: 0.2%
Разделение левого и правого каналов: 45 дБ
Линейный разъем: RCA двухканальный дюйм
Интерфейс микрофона: 6,5 мм
Тип микрофона: динамический микрофон (микрофон electret не подходит)Блок питания:
Номинальное рабочее напряжение: 200 ~ 240 В переменного тока/50/60Hz (вы можете перейти в 100 ~ 120V AC внутри корпуса)
Максимальная потребляемая мощность: 100 Вт

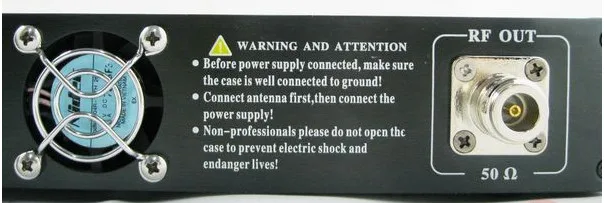

Внутреннее Рабочее напряжение: DC28V, DC12V, DC5VВнимание к эксплуатации:1. Убедитесь, что антенна или нагрузка могут быть подключены к передатчику
2. Напряжение источника питания должно быть в пределах допустимого диапазона.
3. Убедитесь, что вентиляция хорошая.Посылка включает:
1 * CZH-T501 50 Вт RDS fm-передатчик (включая источник питания)Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь сказать мне:Sky@fmuser.org
<------------------------------------------------------------->
FMUSER RDS-A RDS энкодер для
FM передача с MPX SCA входом
Вопрос частоты (часто задаваемые вопросы)1.What isRadio broadcast data system(RDS)Система радиопередачи (RDS) является стандартом, помогающим людям вставлять что-то в радиостанцию aFM.RDS передает информацию о времени включения, идентификаторе станции и программе.Стандарт начинается как проект европейского вещательного союза (EBU).2.Почему вам нужно построить fm-радиостанцию с rds?RDS предоставляет цифровой канал для обычных fm-радиостанций, позволяя радио предоставлять пользователям больше функций, включая следующие иллюстрации:Наиболее важными функциями являются AF, TA, TP, это помогает fm-радио делать больше...А)RDS сообщение о дорожном движении (TA) :В связи с увеличением интенсивности дорожного движения, в настоящее время он заинтересован в различных странах Африки, чтобы вставить сигналы RDS при строительстве передающей станции, чтобы реализовать наиболее экономичную трансляцию некоторой информации о дорожном движении с помощью покрытия fm-сигналов.Б)Программа дорожного движения (TP):С функциями TA и TP RDS помогает пользователям радио в автомобиле быстрее получать информацию о дорожном движении, уменьшая перегрузку в городе и увеличивая скорость прослушивания радиостанции.C)Альтернативная Частота (AF):RDS AF помогает водителям автоматическое переключение частоты между станциями реле.Вставка сигнала RDS в передатчик также может автоматически переключаться между несколькими различными частотными передачами в той же программе. Приемник автоматически переключает подставную частоту AF путем обнаружения кода PI в RDS сигнале для обеспечения передачи нескольких релейных станций. Вещательные станции, которые обеспечивают охват по всей стране, обеспечивают бесшовное покрытие и бесшовное прослушивание. Когда автомобиль проходит зону суперпозиционирования сигнала между двумя частотами, функция AF RDS автоматически переключается на ту же программу на разных частотах.4.Что необходимо для создания RDS трансляции?A: комплект оборудования радиопередатчика RDS Fm:1)FMUSER RDS-A кодировщик2)FMUSER FSN-1000W fm-передатчик с 57 кГц3) программное обеспечение для кодирования RDS4) кабель и антенна5.Как я могу построить myrds channelon мою существующую систему передатчика?
1) Подтвердите, имеет ли текущий передатчик уже входной интерфейс 57 кГц.2) Приобретите кодировщик FMUSER's RDS-A, чтобы вставить ваш цифровой сигнал в вашу радиопередачу.3) Запустите программное обеспечение Rds на вашем компьютере и вставьте логотип радиостанции, информацию о дорожном движении...4) Используйте RDS радио для проверки цифровой информации, которую вы предоставляете.6.Нужно ли мне оплатить ваш RDS программное обеспечение за дополнительную плату?Нет, вам просто нужно купить FMUSER RDS-A encoder и FSN передатчик серии, мы предоставляем программное обеспечение RDS бесплатно.
8.Каковы характеристики кодировщика FMUSER RDS-A, и в чем разница по сравнению с innovonicsRDS?InnovonicsRDS encoder-это хорошая продукция, самая большая разница должна быть той же функцией, и мы предлагаем более экономичные кодеры.Давайте посмотрим на это:Технические характеристики| Параметр | Состояние | Значение | ||
| Общий | ||||
| Напряжение питания | 12 В стабилизированный постоянный ток | |||
| Ток подачи | 280 мА | |||
| Сигнальные разъемы | Несбалансированный BNC | |||
| Разъемы для передачи данных | 1x USB (порт 1), 1x Ethernet (порт 2, 3, 4) | |||
| Поддерживаемые Сетевые протоколы | HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP | |||
| Скорость USB | Программное обеспечение переключаемое 1200, 2400, 4800, 9600, 19200 bps | |||
| Режим USB | 1 стоп-бит, 8 бит данных, без паритета, (без управления потоком),ASCII или UECP (SPB 490) | |||
| Переключение TA | Программное обеспечение или внешний переключатель | |||
| TA/EON1TA вход | TTL с 10 кОм выдвижной, ровный или падающий край активирован | |||
| Наборы программ | 2. | |||
| Переключение набора программ | Команда ASCII, команда UECP или внешний переключатель | |||
| Вход переключателя программы | TTL с 10 кОм выдвижной, с контролем уровня | |||
| Поддерживаемые услуги RDS | PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT +TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA | |||
| RDS сигнал | ||||
| Частота субнесущей | 57 кГц | |||
| Полоса пропускания | ± 2,4 кГц (50 dBc) | |||
| Регулировка выходного уровня | 0,0 до 4,0 V р-р в 256 шагов | |||
| Регулировка фазового сдвига | Стерео передача | Полный спектр в 9,5 град. Шаги | ||
| Аудио/MPX/Пилот вход | ||||
| Рекомендуемое сопротивление нагрузки | Моно | <10 кОм | ||
| Стерео MPX | <2 кОм | |||
| Рекомендуемое напряжение MPX | 1,3-8,0 V p-p | |||
| Усиление проходного напряжения | 2 Гц-100 кГц | 1 (0 дБ) | ||
| Уровень тона пилота | Мин. 120 мВ п-п | |||
| -Рекомендуемое отклонение FM | 6,8 кГц | |||
| Пилот PLL диапазон захвата | 8 Гц | |||
| Требуется частота пилота стерео энкодера | Стерео передача | 19000 Гц ± 2 Гц | ||
| Выход | ||||
| Выходное сопротивление | 100 Ом | |||
| Рекомендуемое сопротивление нагрузки | > 70 Ω, < 1 nF, без смещения постоянного тока | |||
| Макс. Выходное напряжение (RDS + MPX) | 9,0 V p-p | |||
| Рекомендуемый уровень RDS | 3 - 11% из MPX | |||
Внешний вид и иллюстрация
| Номер | Название | Объяснение |
| 1. | 12 В постоянного тока | Разъем питания. Дополнительные сведения см. В разделе 3,3. |
| 2. | Ethernet | Разъем Ethernet RJ-45.Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к Ethernet-коммутатору, маршрутизатору или настенному разъему.Управление Ethernet включает внутренний веб-сайт (ссылка на «Порт 2») и два независимых пользовательских настраиваемых порта общего назначения s (ссылка на «порт 3» и «порт 4») предназначен для дистанционного управления через протокол TCP или UDP.Кодировщик работает также без подключения кабеля. |
| 3. | USB | Стандартный разъем USB типа B. Этот порт указан как «Порт 1».Используйте USB для начальной настройки кодировщика или для его локального управления.Кодировщик работает также без подключения кабеля. |
| 4. | Выход BNC | Выход сигнала RDS к передатчику, модулированный при подносителе 57 кГц.Если петля/боковой переключатель установлен в положение петли, выход-это сумма сигнала RDS и сигнала, подаваемого на входной разъем BNC. |
| 5 | Вход BNC | Дополнительный вход для синхронизации сигнала пилота или для смешивания сигнала RDS с существующим модуляционным сигналом. |
| 6 | Петля/сторона | ПозволяетВходСигнал для добавления кВыходСигнал. |
| 7 | GPIO | Дополнительные логические входы для прямого контроля некоторых услуг RDS (TA, PROGRAM).Соединитель стандартный 6-pin PS/2 типа. |
Упаковочный лист1. 1 шт. FMUSER 50 Вт 1U fm-передатчик2,1 шт. FMUSER RDS-A энкодер3,1 шт USB кабель4,2 шт. кабель с байонетным коаксиальным разъемом5,1 pcs 12V 2A Мощность питания
