Модуль FM-передатчика BH1417 FM стерео Двухканальный беспроводной передатчик 200

Характеристики

Описание

FM стерео передатчик

Стабильность частоты без дрейфа

По умолчанию best Express

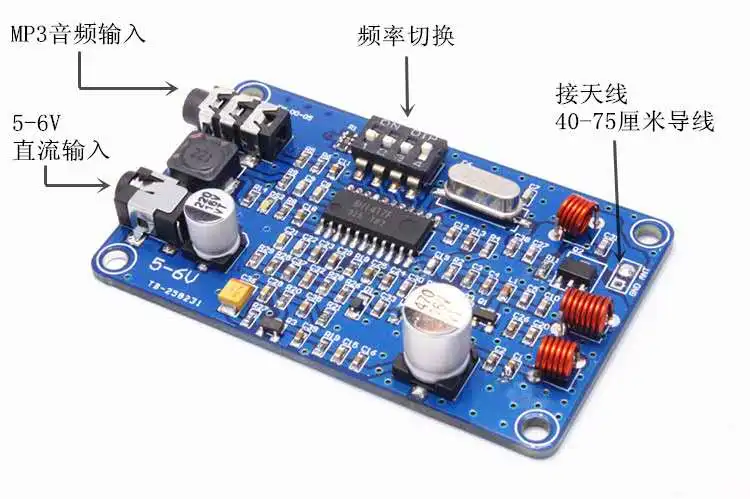

Примечание: Этот продукт должен быть подключен к антенне (провод 40-75 см), а затем Питание на испытательной машине. Источник питания должен быть использован как можно больше батареи, и другие источники питания будут иметь серьезные звук связи. В противном случае последствия будут на ваш собственный риск.

**** Качество звука необыкновенное *

[Основные параметры]

Расстояние передачи: 50-300 м

Режим модуляции: двухканальный FM стерео (заводская настройка по умолчанию составляет 107,9 МГц)

Качество звука: хорошее

Стерео Разрешение: 45 дБ

Стабильность частоты: PLL фазовая замкнутая петля (без частоты дрейфа)

Общий размер: длина 6,5 см Ширина 3,9 см Высота 1,3 см

Рабочее напряжение: 5-6 В постоянного тока (питание для мобильного телефона, рекомендуется использовать аккумулятор)

Рабочий ток: около 200 мА

Выходная мощность: 500 мВт Макс

Частота передачи: 87,7-107,9 МГц

Регулировка частоты: переключатель DIP

Аудио ответ: 40-1500 Гц соотношение сигнал/шум: ≥ 50 дБ

Способ подключения антенны: Проволочная Сварка RF

Выходное сопротивление: 50 Ом

Допустимое отклонение частоты перевозчика: ± 500 Гц

Емкость модуляции: >± 100 кГц

Паразитная амплитудная модуляция шума: ≤ 50

Гармонические искажения: ± 75 Гц

Частота смещения <1% ± 100 Гц

Смещение частоты <1% Номинальное Смещение частоты: ± 75 кГц (100% модуляция)

Температура окружающей среды: -10 ℃- 40 ℃

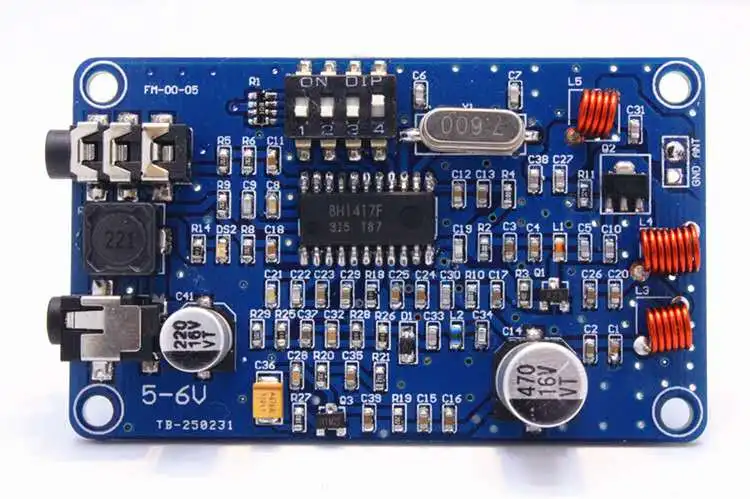

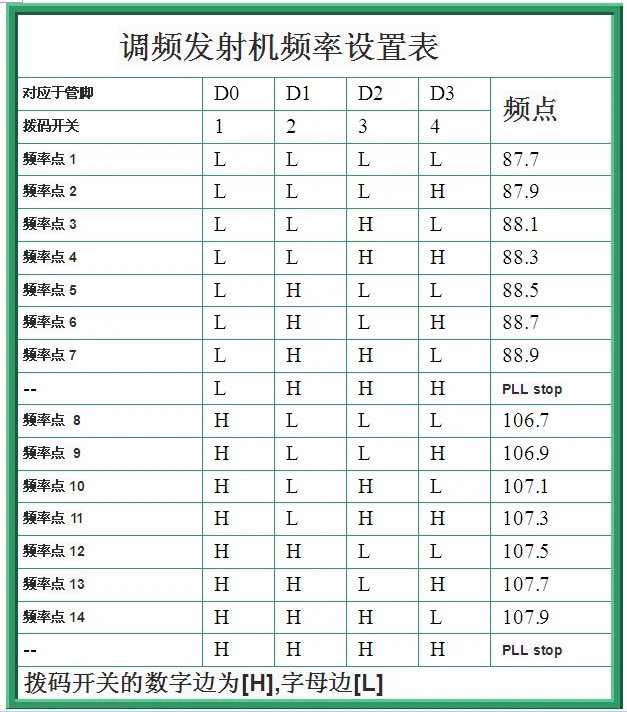

Этот модуль изготовлен из традиционного PLL фазового чипа BH1417, поэтому он работает очень стабильно, даже если тело человека касается антенны, это не вызовет изменения частоты модуля, И может использоваться с уверенностью в течение длительного времени. Внизу есть таблица настройки частоты.
