Характеристики

По сравнению со старой моделью, новая модель оптимизирует структуру цепи, делая работу источника питания более стабильной. Добавить в одно и то же времяВходное анти-обратное соединение(С использованием 150A MOS anti-reverse) иЗащита от низкого входного аккумулятора (низкого напряжения), И низкое напряжение защиты батареи можно отрегулировать от 9-50 в для адаптации к различным аккумуляторам хранения. Модуль питания и аккумулятор не используются, когда аккумулятор используется для источника питания, но модуль питания и аккумулятор повреждены, когда основной аккумулятор теряет питание..

Описание мощности: Максимальный входной ток этого источника питания составляет 20А. Выходная мощность связана с входным напряжением. Входное напряжениеВышеВысокий уровень заряда, например, вход 12V * 20A мощность составляет 240 Вт. Входного сигнала 24V * 20A составляет 480 Вт. Это максимальная мощность. Из-за ограниченной площади рассеивания тепла добавьте вентилятор 12 В, когда входное напряжение превышает 10 А или выходной ток достигает 10.

Параметры модуля:

Модель модуля: SZ-BT07CCCV-A

Название модуля:1200W boost модуль постоянного тока

Свойства модуля:Неизолированный модуль boost (BOOST)

Входное напряжение: постоянный ток10-60 в (прямой вход 10-60 в без колпачка перемычки для выбора напряжения)(Обновлено 2016/5/15)

Входной ток:2Если 0A (макс.) превышает 15A, добавьте вентилятор для охлаждения.(Когда входное напряжение охлаждения вентилятора составляет 12-24 В, входной ток может достигать 25А)

Статический рабочий ток:15 мА (от 12 В до 20 в, чем выше выходное напряжение, тем выше будет увеличиваться статический ток)

Выходное напряжение:12-83 в постоянно регулируется (выход по умолчанию регулируется до 19 в для отправки. Если вам нужно настроить на другие значения напряжения, пожалуйста, объясните. Если есть мультиметр, покупатели могут настроить его самостоятельно)

12-83 в фиксированный выход (для покупателей из партии)

Выходной ток:18Макс. Превышает 10, пожалуйста, усиливайте тепловыделение (связанное с входным и выходным перепадом давления, чем больше дифференциальное давление, тем меньше выходной ток)

Диапазон постоянного тока:0.5-18A(+/-0.3A)

Введите анти-обратное соединение:Да(150A power MOS anti-reverse)

Защита от низкого заряда батареи:Да(9-50 в регулируется)

Рабочая температура:-40 ~ 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)

Рабочая частота:150 кГц

Эффективность преобразования:92%-97%(Эффективность связана с входом, выходным напряжением, током и перепадом давления. Дифференциальное давление небольшое и эффективность высокая)

Защита от перегрузки по току:Да (вход превышает 25А, автоматическая защита, блок питания не повышает)

Защита от короткого замыкания:Да (вход 30A предохранитель)Двойная защита от короткого замыкания для более безопасного использования.

Защита обратного подключения на входе:Да (150A power MOS tube anti-reverse.Может быть изменен в течение длительного времени)

Способ установки:43 мм медный цилиндр

Способ подключения:Клемма проводки(Используйте медные провода высокого тока)

Размер модуля:Длина 130 мм Ширина 52 мм Высота 53 мм

Вес модуля:300 г

Выходная мощность:=Входное напряжение * 20A, например: вход 12 В * 20A = 240 Вт вход 12 В максимальная мощность 240 Вт

Входное напряжение * 20A например: вход 24 в * 20A = 480 Вт, то есть максимальная мощность 480 Вт при входе 24 В

Примечание: Максимальная мощность 240 Вт при входном напряжении 12 В, 480 Вт при входном напряжении 24 В, 720 Вт при входном напряжении 36 В

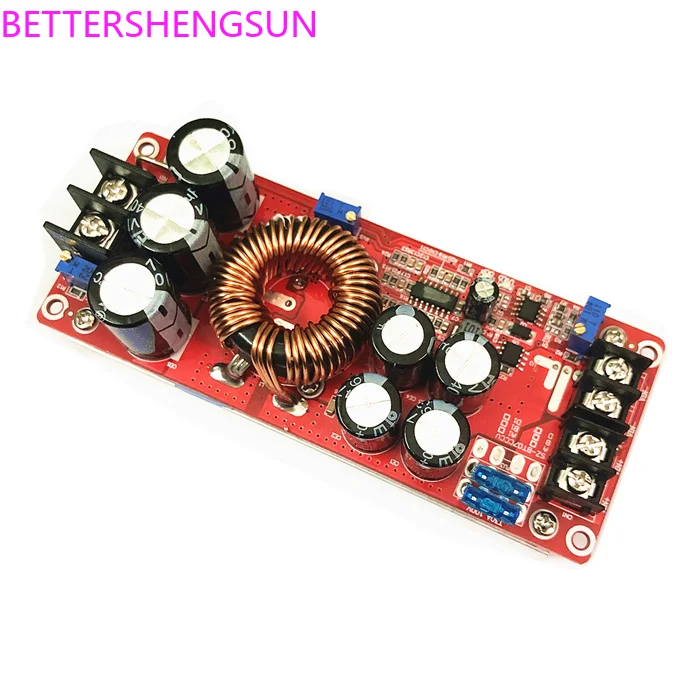

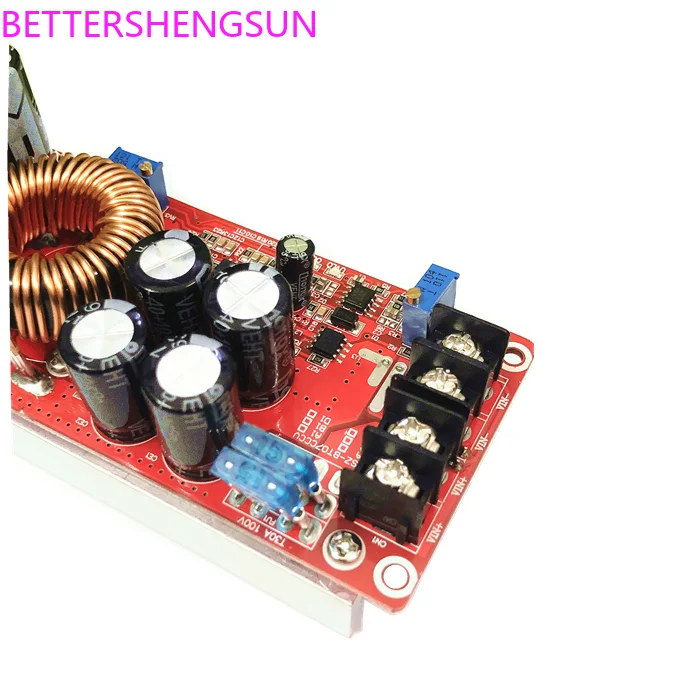

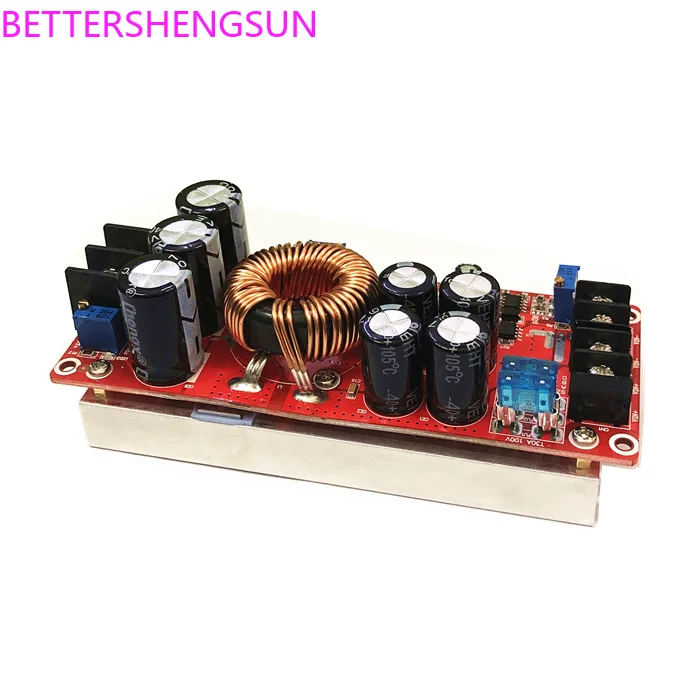

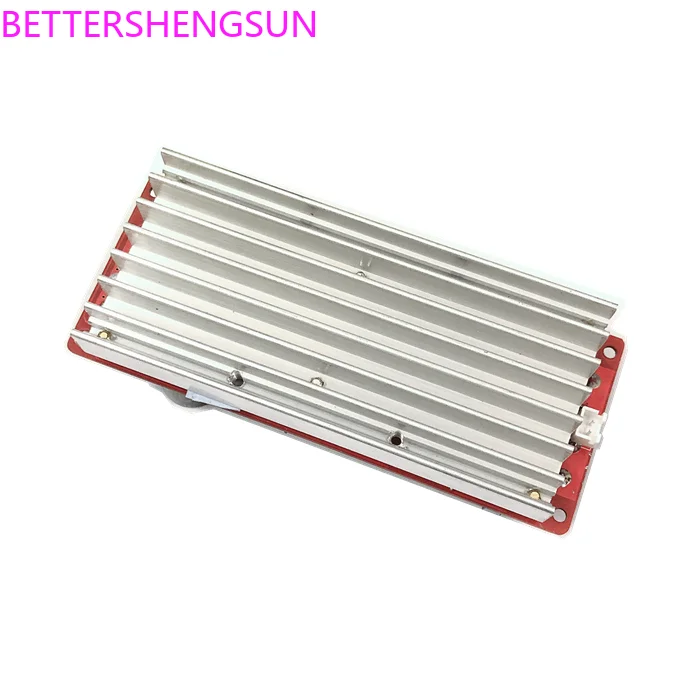

Материал источника питания очень мощный. Входной использует 4 с алюминиевой крышкой, 63В/470 мкФ высокочастотный сварочный аппарат с низким сопротивлением электролитический конденсатор, а на выходе 3 100V/470 мкФ электролитический конденсатор. 33 мм super power железо кремний алюминий магнитное кольцо с 3 предмета в комплекте из медные провода 1,2 мм и обмотки, чтобы предотвратить защита от превышения температуры магнитное насыщение в чехол большого потока. Для рассеивания тепла Используйте алюминиевый радиатор размером 116 мм * 58 мм * 14 мм. И Охлаждающий плавник имеет отверстия для установки 5015 вентиляторов (5 мм * 5 мм * 15 мм); Выходное напряжение и ток импортного чипа управления питанием постоянно регулируются. Что более важно, цена не дорогая. В Taobao нет второго магазина с таким реальным качеством.

Выходное напряжение/регулирование выходного тока/регулирование низкого заряда батареи

Регулирование напряжения:Когда источник питания включен без нагрузки, используйте отвертку для регулировки выходного потенциометра «V-ADJ» (отмеченного на рисунке выше) по часовой стрелке и против часовой стрелки). Из-за большой емкости выходного конденсатора, когда выходное напряжение переходит от высокого напряжения к низкому напряжению, ответ будет относительно медленным. Диапазон регулировки здания инструмента меньше. (Выходное напряжение по умолчанию регулируется до 19 в для отправки. Если вам нужно, чтобы мы скорректировали другие значения напряжения, пожалуйста, объясните или оставьте сообщение)

Текущее регулирование:ОбратныйНастройте потенциометр «A-ADJ» примерно на 30 оборотов по часовой стрелке, установите выходной ток до минимального значения, Подключите светодиодный и настройте потенциометр «A-ADJ» по часовой стрелке до нужного вам тока. Если аккумулятор используется для зарядки, после того, как аккумулятор разряжен, он будет подключен к выходу, и RV2 будет скорректирован с учетом тока, который вам нужен. Когда аккумулятор используется для зарядки, он должен быть точно отрегулирован батареей после разряда, потому что чем больше энергии аккумулятор остался, тем меньше зарядный ток.(Выходная мощность по умолчанию переносится на 3A для отправки. Если вам нужно, чтобы мы скорректировали текущее значение или оставили сообщение

Специальное примечание:

Не регулируйте ток с помощью короткого замыкания. Схема модуля boost не может быть отрегулирована по короткому замыканию,

Регулировка защиты от низкого заряда батареи:Защита от низкого заряда батареи в основном направлена на предотвращение переразряда батареи, когда входное питание-это батарея, а напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор. Например, набор 12V батарея система защиты при низком уровне заряда аккумулятора. Подключите напряжение 10 в к входному терминалу модуля питанияИспользуйте отвертку для регулировки RV1 (Поднимите напряжение защиты по часовой стрелке и понизьте напряжение защиты против часовой стрелки) до тех пор, пока не включится светильник UVLO. В это время низкое напряжение защиты батареи составляет 10 в, когда напряжение батареи падает до 10 в, модуль питания не поднимается (входное напряжение равно выходному напряжению)

При использовании источника питания boost обратите внимание на следующие моменты:

1 напряжение входного источника питания должно быть выше 10 в.

2. Когда импульсный источник питания используется в качестве входного источника питания, Подключите входной источник питания и отрегулируйте напряжение при отсутствии нагрузки. Затем получена нагрузка. (Убедитесь, что импульсный источник питания всегда работает), или сначала отрегулируйте напряжение без какой-либо нагрузки, затем отсоедините импульсный источник питания, а затем подключите нагрузку. Включите импульсный источник питания и модуль питания при включении импульсного источника питания. (Потому что импульсный источник питания имеет время альпинизма, когда он включен. Когда напряжение ниже 10 В, чип не работает. Легко сломать трубку MOS.

3 при использовании в режиме постоянного тока постоянное напряжение убедитесь, что постоянное напряжение должно быть выше входного напряжения. (Например, входное напряжение источника питания 12V, на холостом ходу, оборот в минуту (выходное напряжение составляет 15V, а затем 3,2 V Светодиодный светильник подключено. Эта ситуация не допускается. По крайней мере 4 светодиодный индикатор, подключенный в серии)

Оболочка находится на рынке. Неиндивидуальная оболочка. Корпус полностью закрыт без входа кабеля и отверстий для охлаждения. Вам нужно просверлить Проводные отверстия и отверстия для рассеивания тепла самостоятельно. Пожалуйста, не заказывайте, если вы не согласны, размер:158*90*60
