DC-DC высокая мощность широкое напряжение Автоматический Бак-boost постоянный ток

Характеристики

180 Вт автоматический понижающий модуль

Параметры модуля:

Характер модуля: неизолированный регулятор напряжения

Вход напряжение: 10,5-70VDCКогда напряжение источника питания ниже 12 в, пожалуйста, используйте снижение значения

Входной ток: 10,0 Макс. Долгое время 8А Макс.

Выход напряжение: 5-58VDC

Приложения, где Адаптивное входное напряжение выше или ниже установленного выходного напряжения

Выходной ток: 8А Макс. Долгое время 6А Макс.Входной и выходной ток не может работать с максимальным значением, а сумма входного и выходного тока не может превышать 12 А.

Регулируемого постоянного тока: 0,5-8A

Выходная мощность: 180 Вт Максимальный ток 8А голая плата без дополнительного отвода тепла Максимальная мощность 30 Вт с охлаждающим плавником без вентилятора Максимальная выходная мощность 50 ВтКогда температура модуля превышает 65 градусов, необходимо усилить отведение тепла.

Ток в режиме ожидания: около 20 мА

Эффективность преобразования: около 90%

Входное анти-обратное соединение: нет, пожалуйста, подтвердите положительный и отрицательный перед включением

Размер: 70*52*21 мм (голая доска)

70*52*46 мм (с охлаждающим плавником с вентилятором)

Вес: Голая доска около 70 г с охлаждающим плавником без вентилятора около 120 г с охлаждающим плавником с вентилятором около 135 г

Особенности:

Разработан с высокой теплопроводностью алюминиевой опорной пластины для облегчения внешнего радиатора

Входной ультра-широкий диапазон, может увеличить, бак, регулятор напряжения

Достичь входного и выходного 0 дифференциального давления, регулируемое выходное напряжение

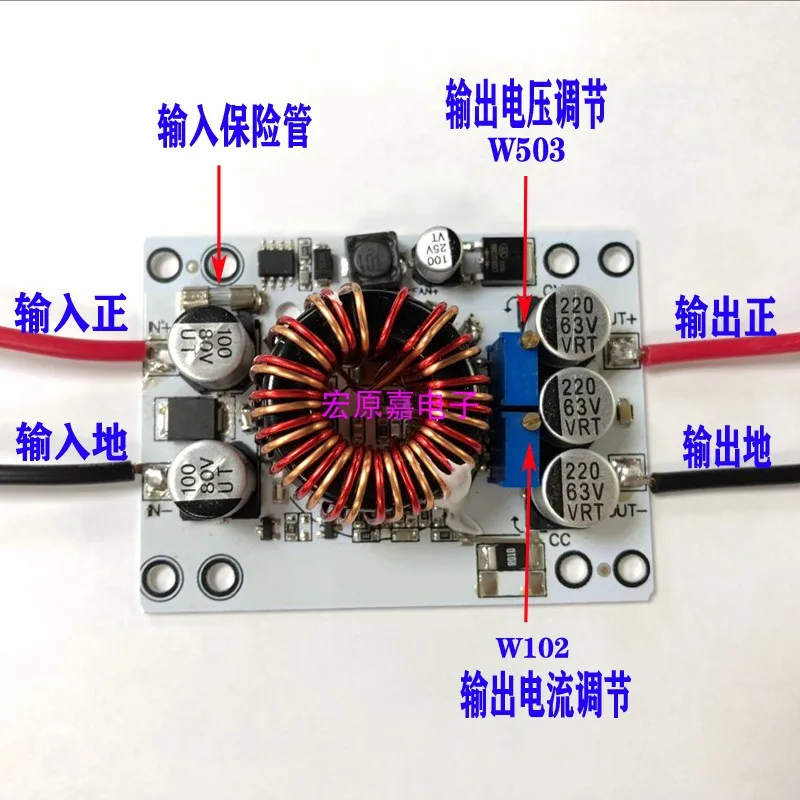

Метод регулирования выходного напряжения/тока:

1. Регулируемый потенциометр постоянного напряжения(Уменьшение напряжения по часовой стрелке и увеличение напряжения против часовой стрелки),В соответствии с вашими требованиями к нагрузке Установите выходное напряжение на нужное вам значение напряжения. Например, 10 струн светодиодный регулировки напряжения 37 в.

2. Отрегулируйте постоянный ток регулируемого потенциометра по часовой стрелке около 20 оборотов, установите выходной ток к минимуму, Подключите светодиодный и отрегулируйте постоянный ток регулируемого потенциометра к току, который вам нужен. Если аккумулятор используется для зарядки, после того, как аккумулятор разряжен, он будет подключен к выходу и отрегулирован до нужного вам тока. (При зарядке необходимо использовать аккумулятор, который был разряжен, чтобы настроить его точно, потому что чем больше энергии аккумулятор остался, тем меньше зарядный ток. )Пожалуйста, не регулируйте ток по короткому замыканию. Структура Цепи этого повышающего и понижающего модуля не может быть отрегулирована по короткому замыканию.
