Понижающий модуль питания 5A постоянного напряжения тока светодиодный привод для

Характеристики

Заводская высокая сила тока5АМодуль постоянного напряжения постоянного токаСветодиодныйЗарядка литиевой батареи

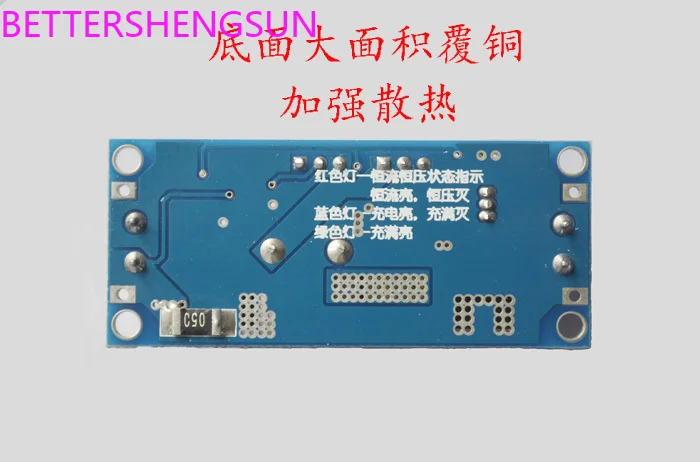

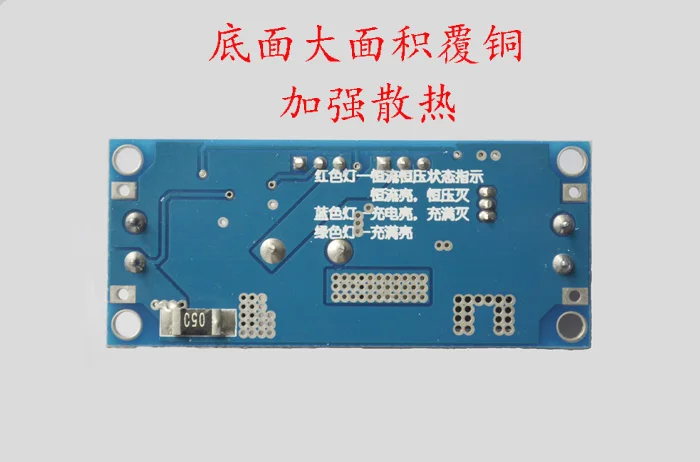

Когда вы используете этот продукт, не делитесь входным заземлением и выходным заземлением модуля, что приведет к тому, что текущий резистор выборки на задней части платы будет пропущен, поэтому, модуль не может регулировать выходной ток, И легко сжигать чип питания на модуле при подключении нагрузки..

Этот модуль прост в использовании и мощный!

Один модуль имеет3Большие возможности для удовлетворения большинства ваших случаев!

Основные характеристики модуля:

1.Высокая мощность, высокая эффективность,5А, Низкая пульсация;

2.Три в одном:

(1) Используется как обычный понижающий модуль с возможностью защиты от перегрузки по току;

(2) Используется в качестве зарядного устройства различных значений напряжения литиевая батарея, батарея, никель-кадмиевый никель-водородный аккумулятор (аккумулятор), используется в панели солнечных батарей, ветрогенератора и в других случаях;

(3) Как высокая мощностьСветодиодныйМодуль драйвера постоянного тока;

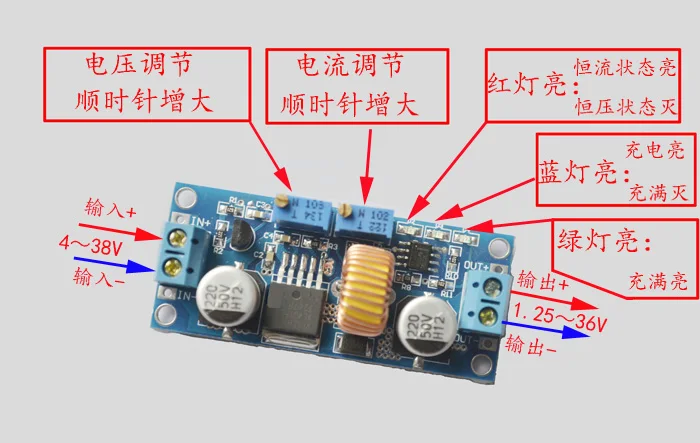

3.Он имеет два режима постоянного напряжения и постоянного тока, а светильник индикатора указывает, в каком режиме находится модуль;

4.При использовании в качестве зарядного устройства для литиевой батареи, вы можете установить напряжение и зарядный ток, с индикатором светильник

Указывает, заряжается ли он или полностью;

5.С функцией ограничения тока, даже если на выходе короткое замыкание, модуль не будет сгореть.

Я,Я,Параметры модуля

Входное напряжение:4-38 в

Выходное напряжение:1,25-36VПостоянно регулируется

Выходной ток:Регулируемый, максимальный5А

Выходная мощность:Макс.75 Вт

Рабочая температура:-40 ~ + 85Степень

Рабочая частота:180 кГц

Эффективность преобразования:Самый высокий96%

Защита от короткого замыкания:Да (предельный ток8а)

Защита от перегрева:Да (автоматически выключается выход после перегрева)

Защита обратного подключения на входе:Нет, (при необходимости введите Большой Текущий диод на входе)

Способ установки:4Кусок3 ммВинт

Способ подключения:Электропроводка или сварочный терминал,V-INДля входа,V-OUTВыход

Размер модуля:Длинный61,7 ммШирокий26,2 ммВысокая15 мм

Вес:25G

IIII,Область применения

1.Используется как обычный понижающий модуль с возможностью защиты от перегрузки по току

Использование:

(1) РегулировкаПотенциометр постоянного напряжения, Чтобы выходное напряжение достигло желаемого значения напряжения

(2) Используйте мультиметр10AИзмерение тока выходной ток короткого замыкания (непосредственно Подключите два измерителя формы ручки к выходному терминалу),Одновременная регулировкаПотенциометр постоянного токаВыходной ток достигает заданного значения защиты от перегрузки по току. (Например, текущее значение, отображаемое мультиметром,4A, Затем, когда вы используете модуль, максимальный ток может достигать только4A, Ток4AКогда красный светильник постоянного напряжения постоянного тока включен, в противном случае светильник индикатора выключен)

Примечание: При использовании в этом состоянии выходной терминал имеет0,05Европейский токоизмерительный резистор, после подключения к нагрузке, будет0 ~ 0,3 вЭто нормально! Это падение напряжения не вытягивается из-за нагрузки, а опускается на резистор выборки.

2.Используется в качестве зарядного устройства

Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Из-за большой разницы в давлении между аккумулятором и зарядным устройством после энергопотребления ток зарядки слишком велик, что приводит к повреждению аккумулятора, поэтому в начале, для зарядки аккумулятора следует использовать постоянный ток. Когда зарядка в определенной степени, она автоматически переключится на постоянную зарядку напряжения.

Использование:

(1) Определите напряжение поплавкового заряда и зарядный ток аккумулятора, который вам нужен; (если параметр литиевой батареи3,7 V/2200mAh,Затем поплавок-давление заряда4,2 V, Максимальный зарядный ток1С, Это2200ма)
(2) При условии отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения; (если указано3,7 VЗарядка литиевой батареи, Регулировка выходного напряжения4,2 VОК)
(3) Используйте мультиметр10AИзмерение тока выходной ток короткого замыкания (непосредственно Подключите два измерителя формы ручки к выходному терминалу),Одновременная регулировкаПотенциометр постоянного токаСделайте выходной ток до заданного значения зарядного тока;
(4) По умолчанию заряжаемый Поворотный Светильник0,1Двойной зарядный ток;(Во время процесса зарядки ток батареи постепенно уменьшается и постепенно меняется от постоянной зарядки до постоянной зарядки напряжения. Если установлен зарядный ток1А, Затем, когда ток зарядки меньше0.1AКогда синий светильник выключен и включен зеленый светильник, аккумулятор заряжается)
(5) Подключите аккумулятор и зарядите его.

(Шаг1,2,3,4Да: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее без какой-либо нагрузки)

3.Как высокая мощностьСветодиодныйМодуль драйвера постоянного тока

(1) Убедитесь, что вам нужно управлять автомобилемСветодиодныйРабочий ток и максимальное рабочее напряжение;

(2) При отсутствии нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы достичь выходного напряженияСветодиодныйМаксимальное рабочее напряжение;

(3) Используйте мультиметр10AШестерня тока измеряет выходной ток короткого замыкания и регулирует потенциометр постоянного тока, чтобы выходной ток достиг заданногоСветодиодныйРабочий ток;

(4) ПодключениеСветодиодный, Протестируйте машину.

(Шаг1,2,3Да: вход подключен к источнику питания, и выход не подключен без нагрузки.СветодиодныйОсвещение.)

Примечание: Этот модуль превышает3A,35 ВтПри использовании, пожалуйста, усиливайте тепловыделение!
