DYKB 1 МГц ~ 700 3 Вт 35DB HF VHF UHF FM-передатчик широкополосный усилитель мощности для

Характеристики

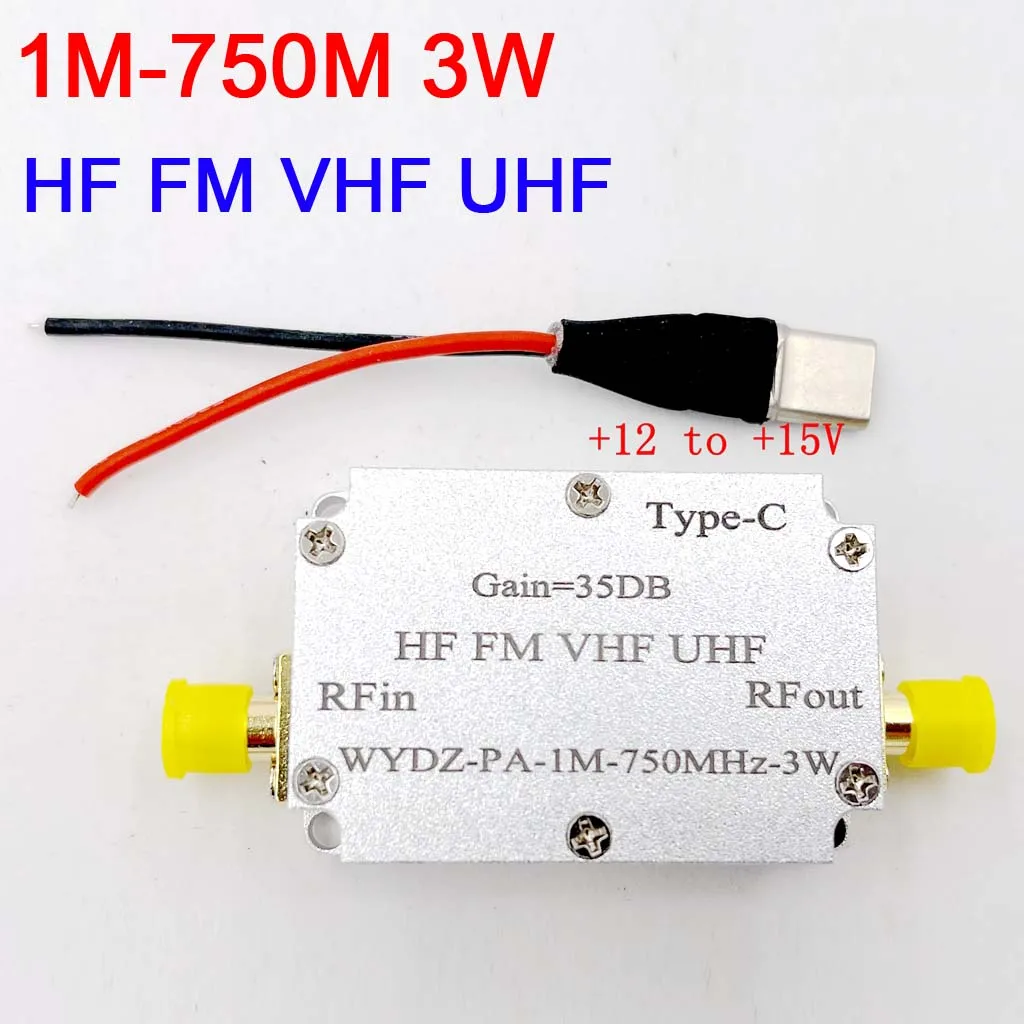

1M-750M 3W HF FM VHF UHF FM передатчик широкополосный RF усилитель мощности коротковолновый усилитель мощности с корпусом

Примечание: усилитель мощности RF является уязвимой частью, обязательно Подключите вход и выход и обратите внимание на соответствие сопротивления и проверку мощности

, Применение:

Широкополосная радиочастотная усилительная мощность, подходит для HF FM VHF UHF FM передачи, различных радиоприложений, коротковолновой FM радиоуправляемые игрушки, радио рации, цифровые радиостанции и т. Д., максимальная выходная мощность 3 Вт, 15 В напряжение питания, 1 МГц до 750 мгц может работать в диапазоне частот.

Два, технические индикаторы

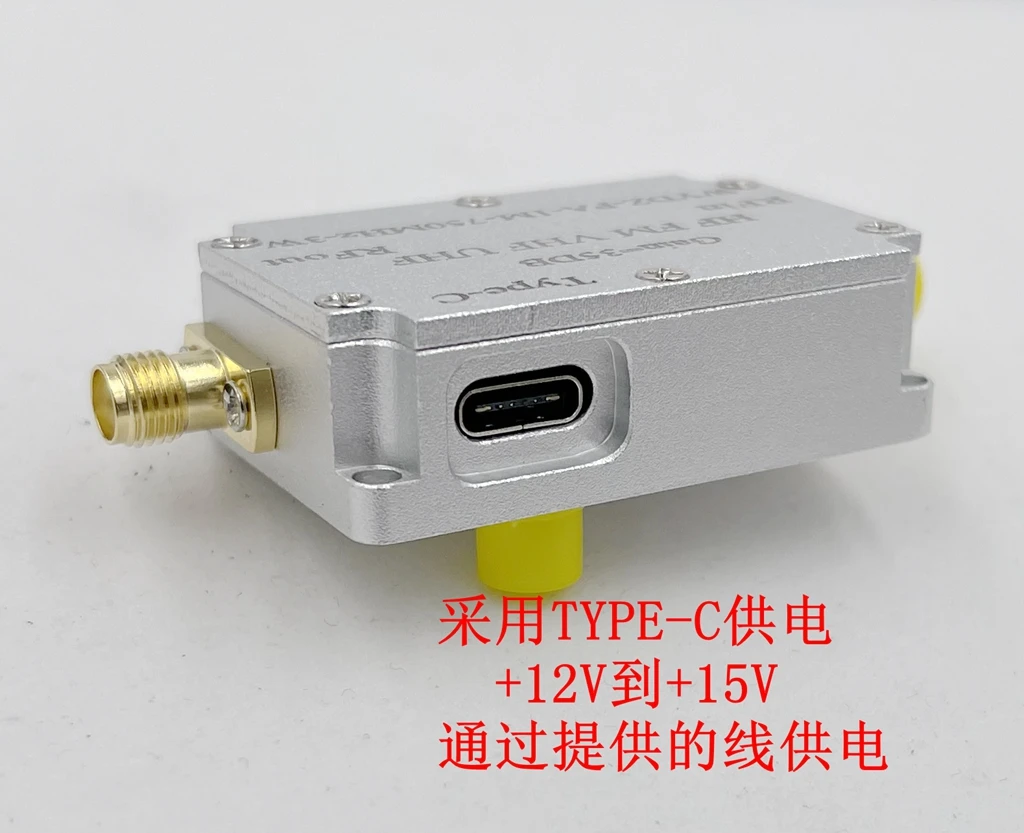

1. Напряжение источника питания: постоянный ток + 12 ~ 15 В (Типичный 15V@0.3-0.5A)

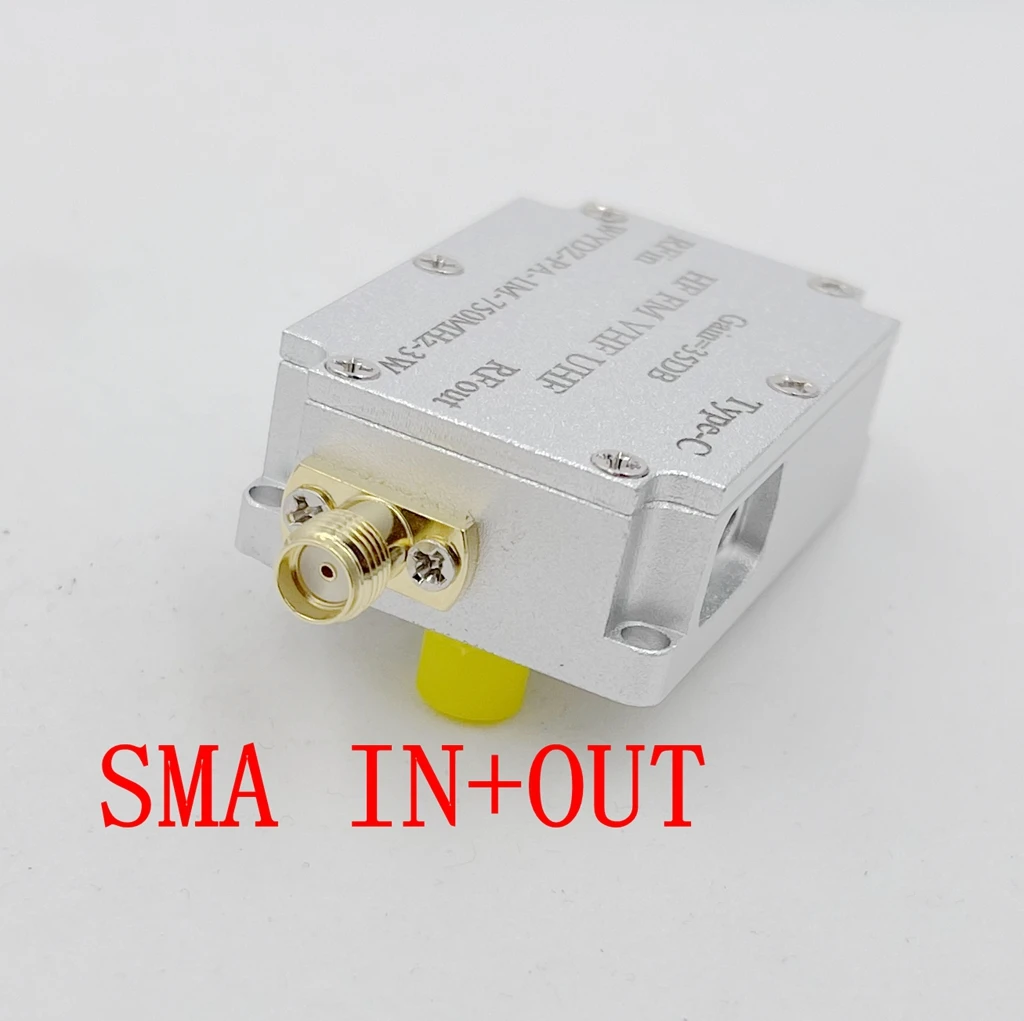

2. Рабочая частота: 1-750 МГц, входное и Выходное сопротивление: SMA @ 50 Ом;

3. Максимальная выходная мощность: 34,8 дБм (3 Вт)

4. Типичный коэффициент усиления мощности: 35 дБ (небольшое снижение коэффициента усиления более 300 м)

5. Максимальная входная мощность: <+ 10dBm

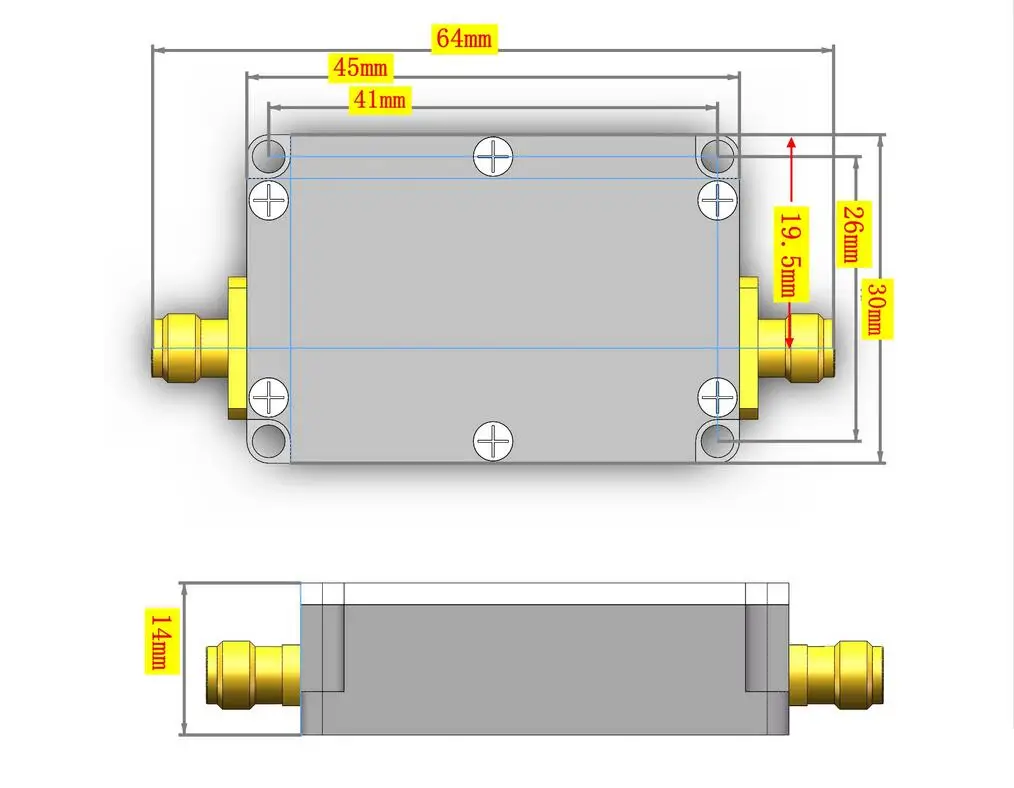

6. Размер модуля: длина * ширина * высота 45*30*14 мм (с защитным корпусом из алюминиевого сплава)

3. Измеренный индекс мощности

2-300 м максимум + 34dBm максимум 3 Вт

300-500 м больше + 32 дБм

500-750 м больше + 30 дБм
