Характеристики

Добро пожаловать в магазин mofi-акустики. Чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужных неудобств:

1. Не все товары в магазине включены: таможенные пошлины, таможенные сборы и налоги. Без особых требований, мы декларируем их в соответствии с ценой продукта.

2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за таможенного налогообложения; (в некоторых странах платформа имеет возможность предварительного сбора тарифов).

3. Чтобы не повлиять на получение Вами Товара, после покупки, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменениях логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

Набор для творчества

Для завершения этого проекта требуются высокие знания электроники и богатый опыт в области пайки и тестирования.

Из-за ограничений в часовых поясах и языковой коммуникации мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.

Мы не предоставляем иную информацию, кроме страницы о товаре.

MOFI- Naim NAP140 75Wate 8Ω усилитель мощности DIY KIT Project

Он основан на основной цепи усилителя мощности Naim NAP140.

Технические характеристики:

Полностью дискретный.

75 ватт 8 Ом (± 40 В постоянного тока)

Монолитный дизайн.

Одноточечное заземление, сопротивление заземлению близко к 0,02 Ом, конструкция с низким уровнем шума.

Печатная плата небольшая и гибкая, подходит для всех видов монтажа шасси.

Более экономичный потенциал модификации звука.

Всего 4 силовых транзистора на канал для выходной мощности.

Максимальное входное напряжение: 3,3 В ПП.

Усиление: 23X

Входное сопротивление: 100K

Выходная мощность: 75 ватт, 8 Ом (± 40 В постоянного тока)

Конфигурация продукта

Набор для самостоятельной сборки: содержит печатную плату и необходимые компоненты на печатной плате.

Готовая плата: на основе хорошо протестированной платы в комплекте стандартной версии мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналоговой формы волны. Мы не будем использовать эту плату для прослушивания.

Все готовые печатные платы тщательно спаяны вручную и полностью тестируются, поэтому цена выше и ниже производительности. Покупателям, чувствительным к цене, но у них есть возможность самостоятельно выбирать набор.

Схема и ключевая точка отладки

Печатная плата поставляется с параметрами компонентов для легкой установки.

Мы ссылаемся только на схему усилительной части цепи. Если вам нужен параметр полной цепи, пожалуйста, прочтите значение компонента с печатной платой самостоятельно; Мы не предоставляем дополнительно.

Пожалуйста, держите напряжение тестовой точки достаточно близко к нему, также допускается +-20%.

Инструкции по набору DIY

Поскольку отверстия для печатной платы покрыты сквозным покрытием, вам нужно только припаять детали снизу платы. Не сверлите и не увеличивайте отверстия, так как это может повредить сквозное покрытие.

Очистите обе стороны заготовки печатной платы бумажным полотенцем и изопропиловым спиртом или средством для удаления электронного флюса, затем припаяйте компоненты к плате, начиная с деталей с самого низкого профиля.

Убедитесь, что правильная деталь уходит в каждое положение на печатной плате. Измерьте каждый резистор с помощью вашего мультиметра, чтобы убедиться, что это правильное значение.

Очистите остатки припоя с платы изопропиловым спиртом (или средством для удаления электронного флюса) и щеткой.

Внимательно осмотрите все Паяные соединения, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных паяных соединений. Используйте мультиметр в шкале Ом для проверки на короткое замыкание. Как минимум, вы должны убедиться, что входы V + и V- DC не закорочены к земле или друг к другу, и что выходная панель не закорочена к земле. Исправьте любые ошибки перед переходом к следующему этапу.

Советы:
Подготовьте внешний радиатор.

Установите 1K-VR по часовой стрелке до максимального значения сопротивления перед включением.

После включения питания Медленно отрегулируйте 1K-VR против часовой стрелки, пока 5,6 mVDC не будут измерены между B-D,B-E,C-H и C-J.

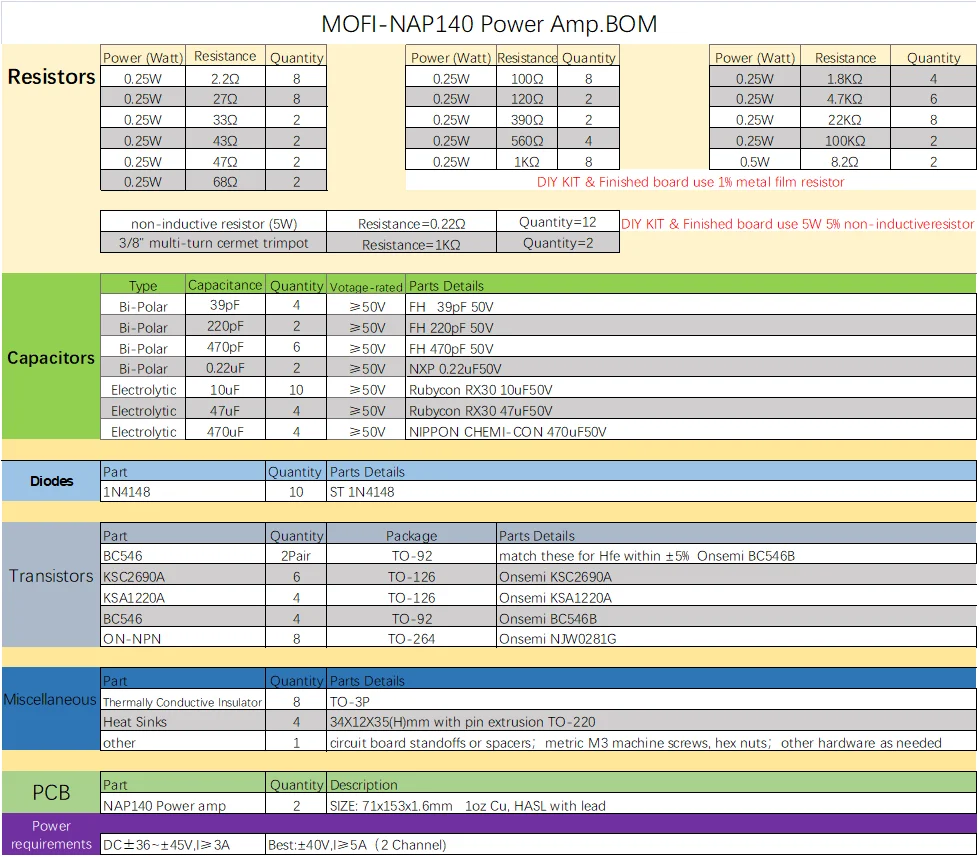

Список деталей

Фото

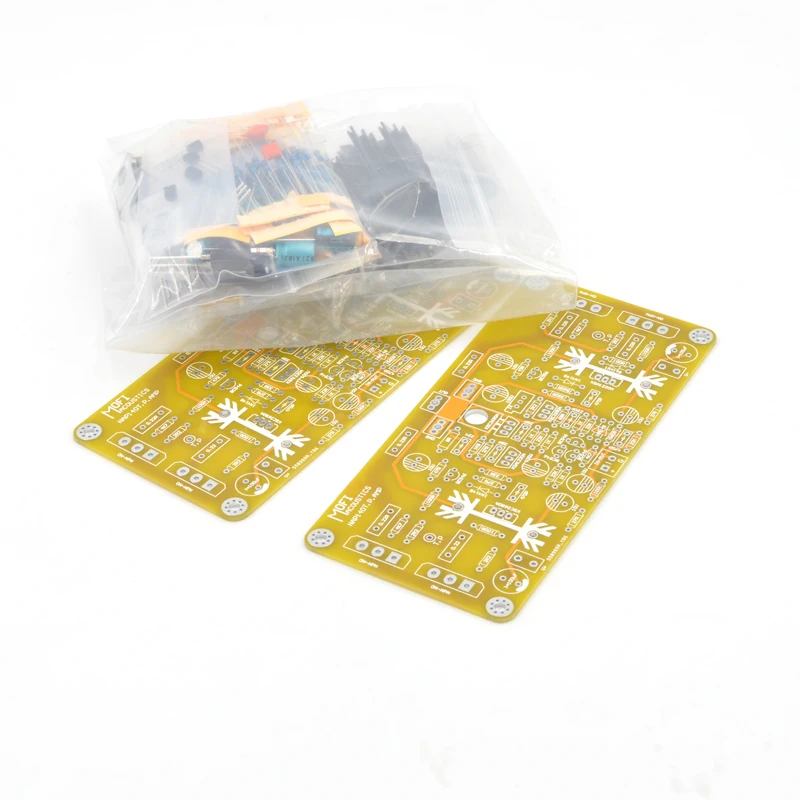

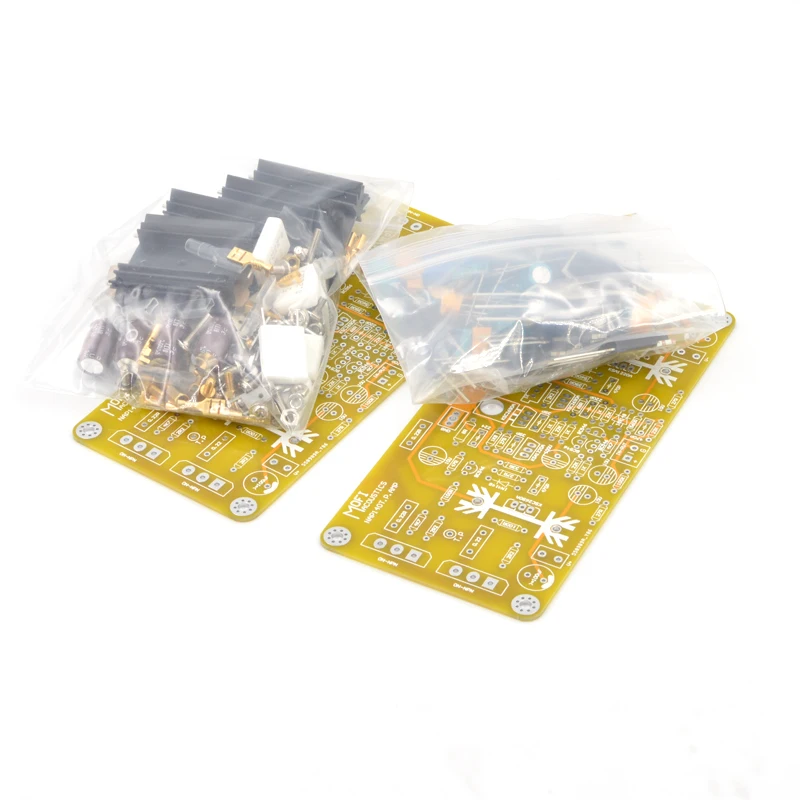

Набор DIY

Фото

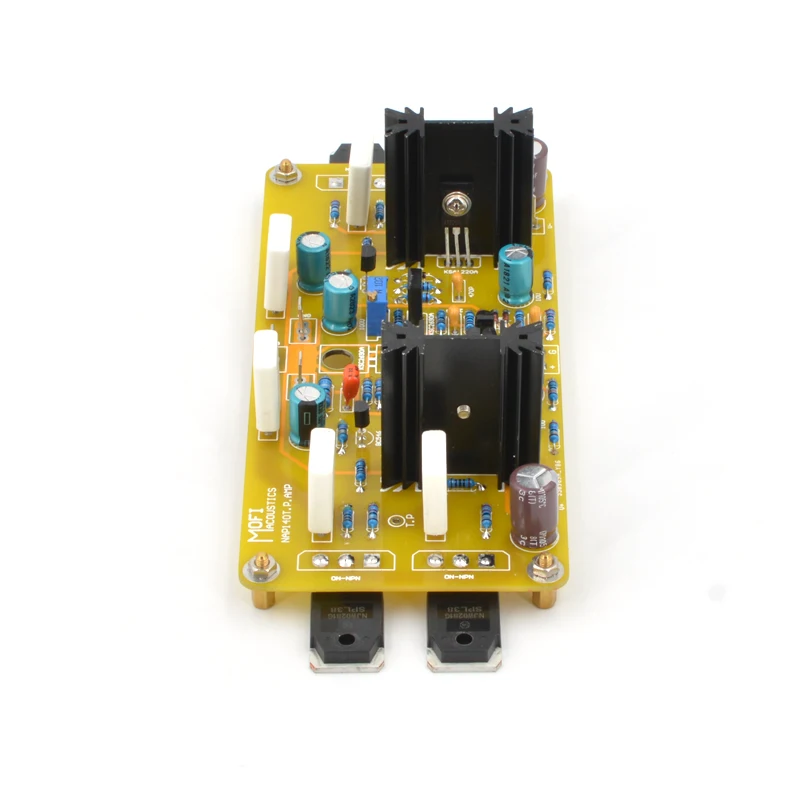

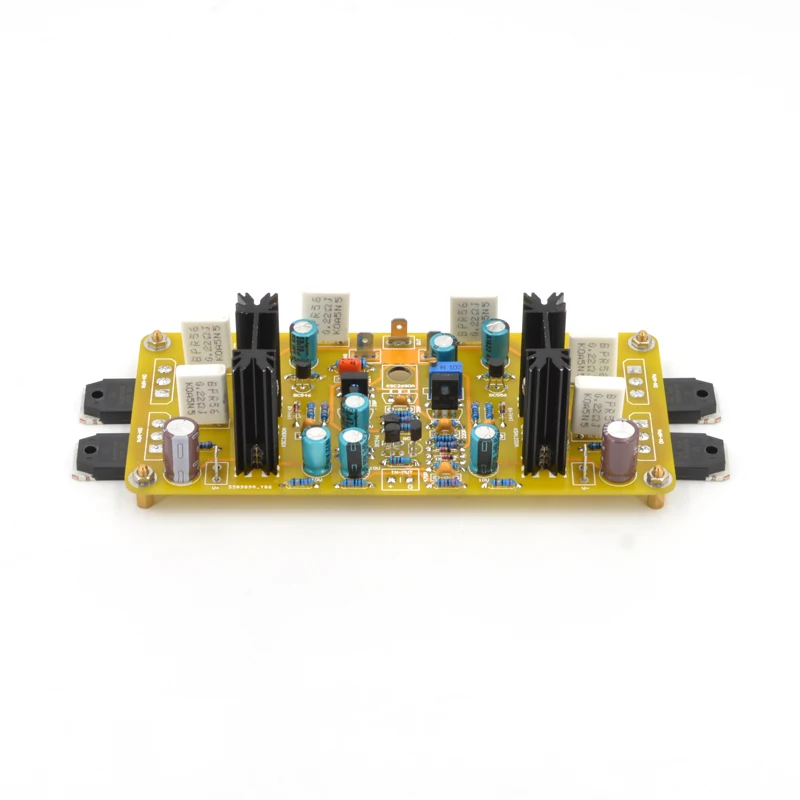

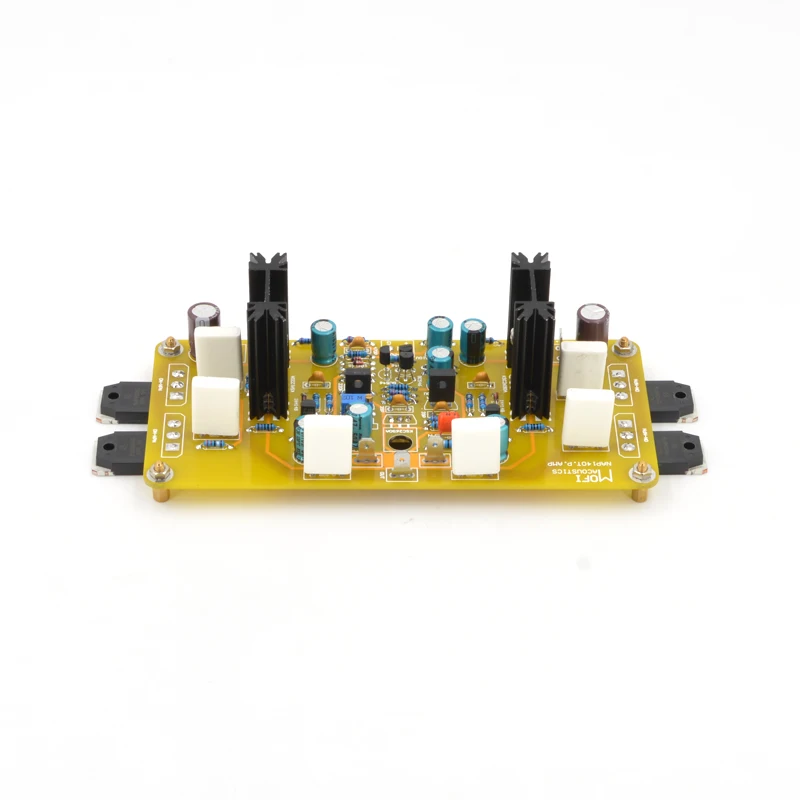

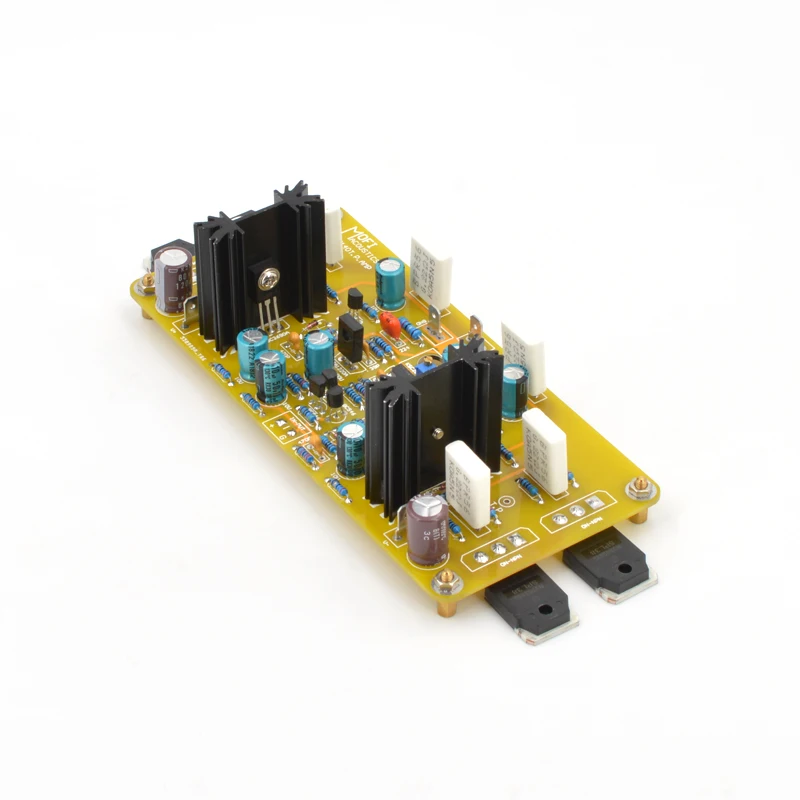

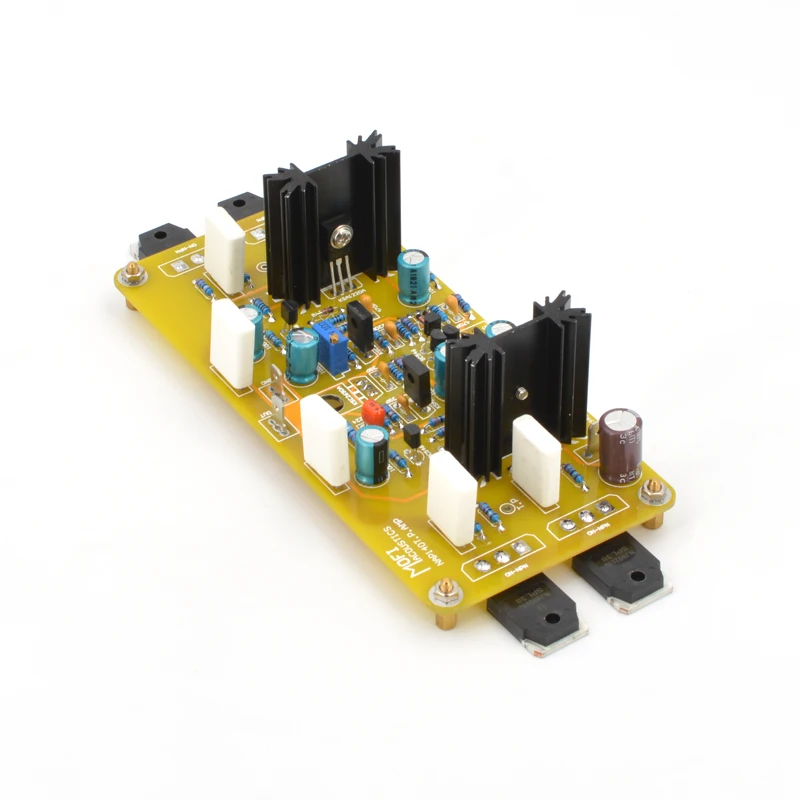

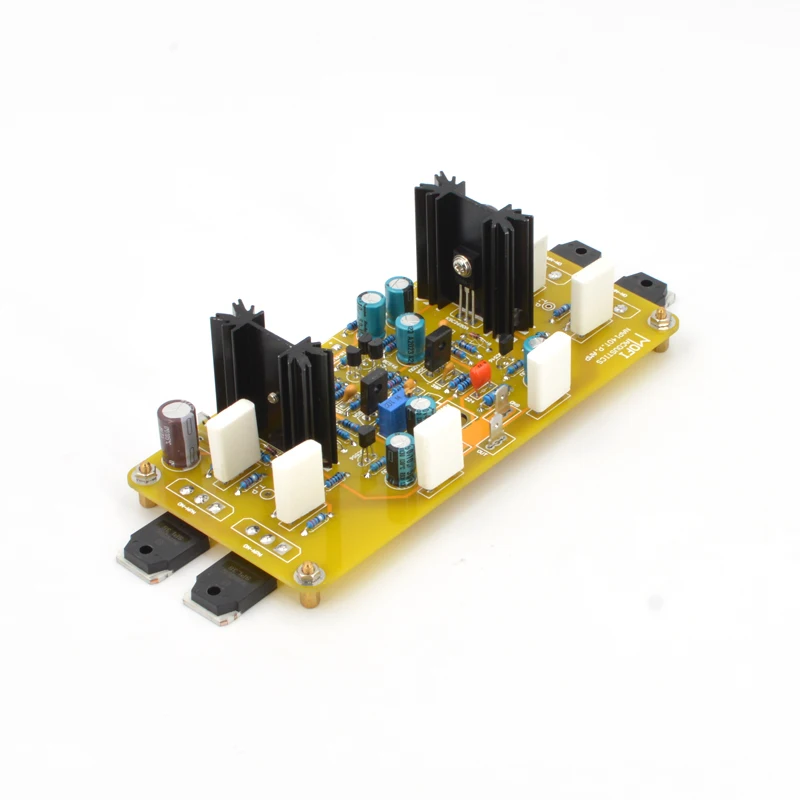

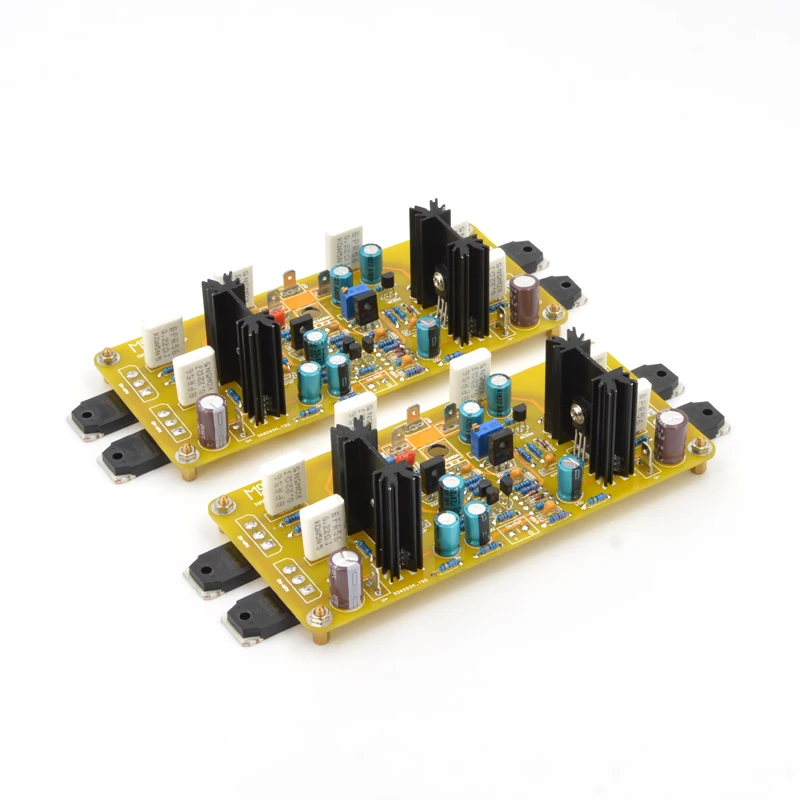

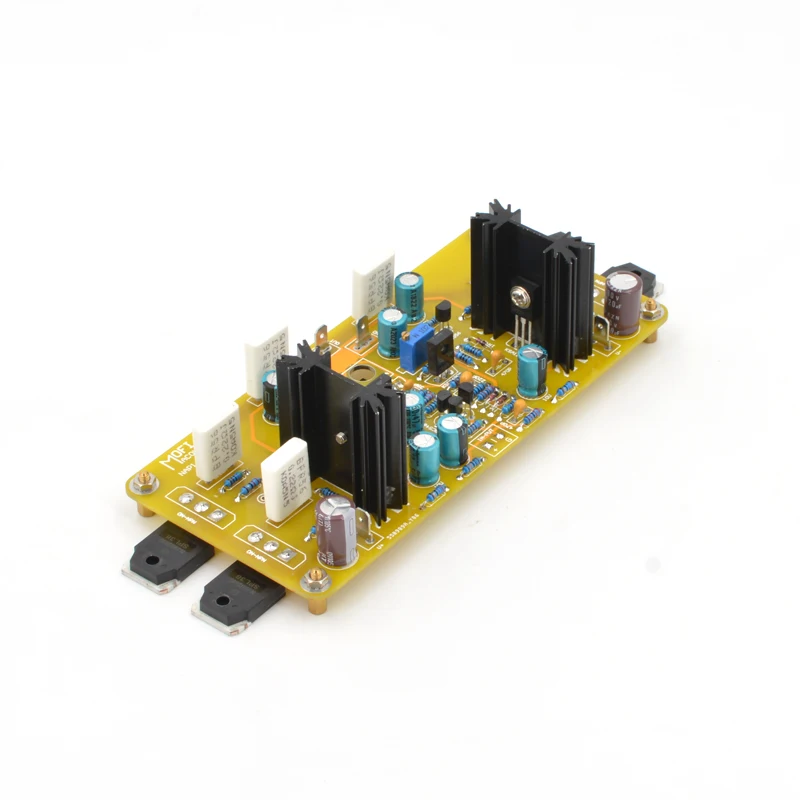

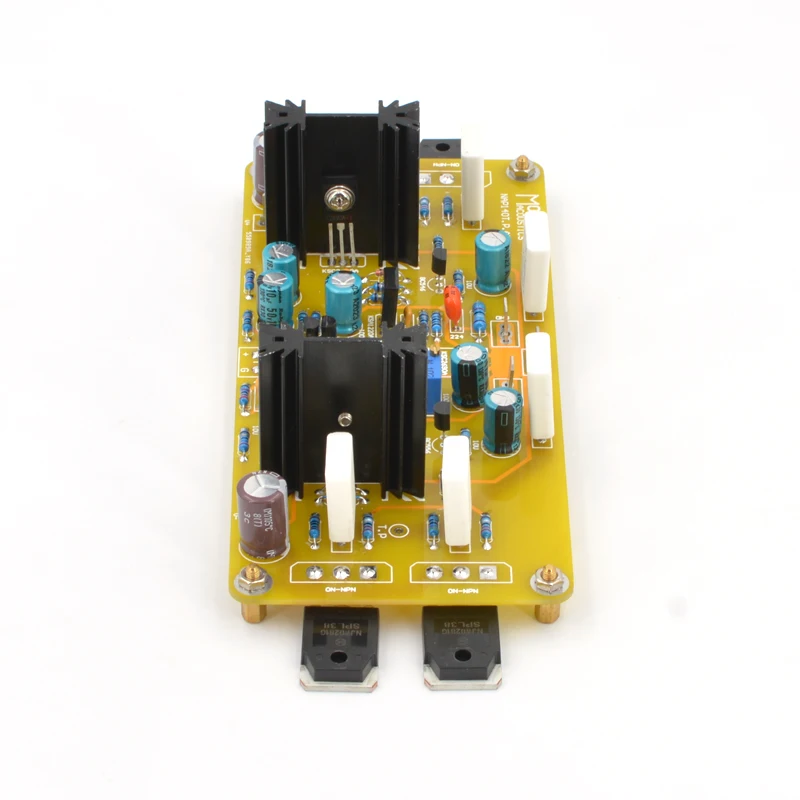

Готовая доска
