Характеристики

SZBITC HDMI KVM беспроводной удлинитель 50 м 1080P Аудио Видео расширение 2,4G 5G передатчик приемник USB клавиатура мышь ПК к телевизору

Введение:

Этот беспроводной удлинитель HDMI/KVM uses2.4G and5G обеспечивает высокоскоростную, высокопроизводительную беспроводную связь между бытовой электроникой, компьютером и мобильными устройствами. Он сочетает в себе высокую пропускную способность с strongerror-коррекцией, чтобы доставить несжатое HD видео. Он может проходить через стену и передавать сигнал до 50 м на открытой местности.

Особенности

1. Поддержка HDMI 1.4a

2. Поддержка dcp1.3

3. Поддержка стандартизации 802.11a/b/g/n

4. Поддержка разрешения до 1920x1080/60 Гц

5. Поддержка высоких частот 1,485G и TMDS до 148,5 МГц

6. Поддержка ИК-контроля

7. Поддержка функции KVM

8. Работает в диапазоне 5Gfrequency, это не легко быть помехой bywireless signals

9. Расстояние передачи данных может быть 50 м (в открытой местности)

10,5 V/1.5A Мощность адаптера переменного тока

Технические характеристики

HDMI версия… вверх toHDMI 1.4a

HDMIResolution… ..... до 1920x108 0/60 Гц

Поддержка аудио формата.... .... … ......................................... Стерео аудио

Максимальная пропускная способность... 148,5 мгц

Максимальная скорость передачи данных... 1,485 Гбит/с

Расстояние входного кабеля.... ... (Разрешение 1080p) ≤ 8m AWG26 HDMI Стандартный кабель

Выходной кабель расстояние... (разрешение 1080p) ≤ 8m AWG26 HDMI Стандартный кабель

Максимальный рабочий ток передатчика... 1,2 A

Максимальный рабочий ток приемника… .......... 800mA

Адаптер питания ............... вход переменного тока (50 Гц, 60 Гц) 100-240 В; Выход: DC5V/1.5A

Диапазон рабочих температур… (от-15 ℃ до + 55 ℃)

Размер (Д x Ш x В)… 136x86x23 (мм)

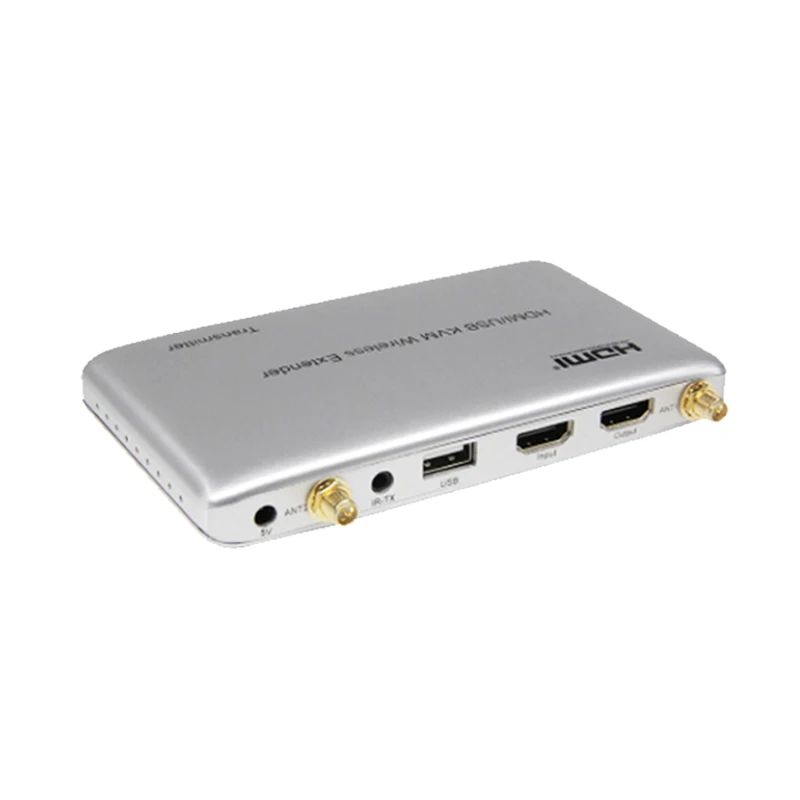

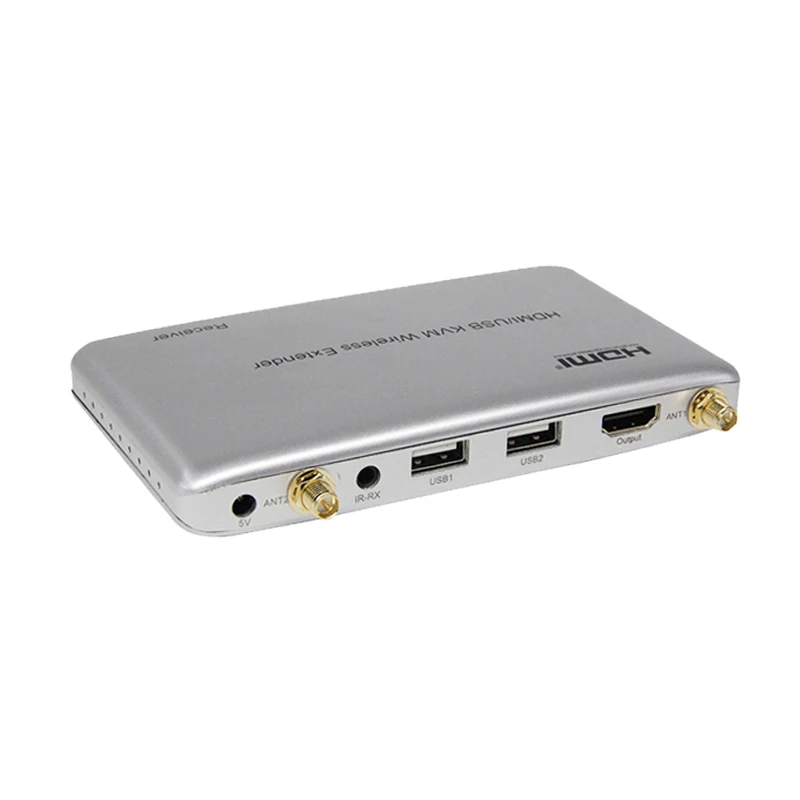

Изображение интерфейса продукта

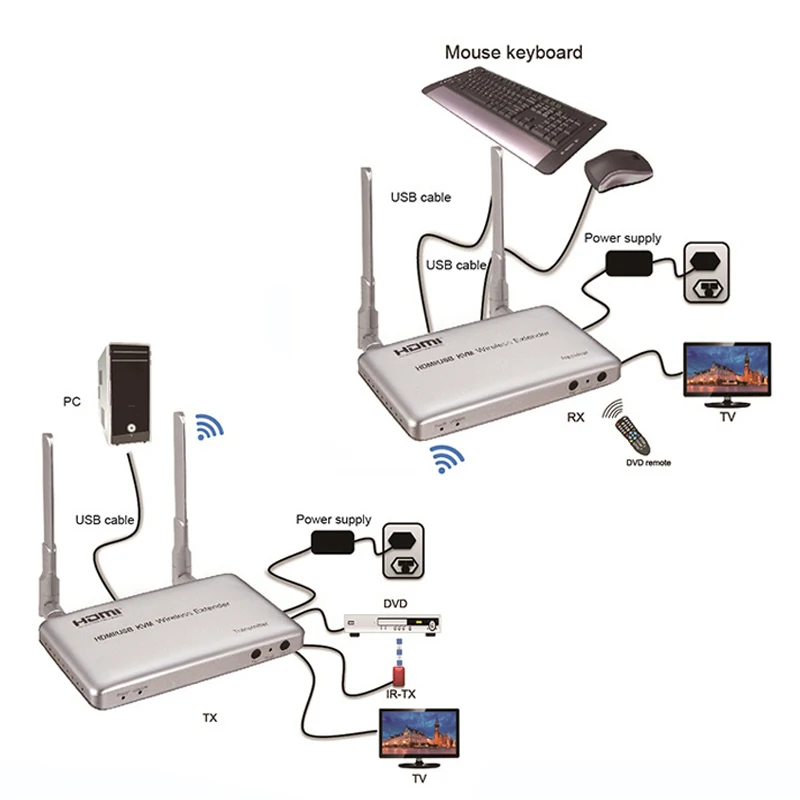

Подключение и эксплуатация

1. Подключите источник HD к входу беспроводного расширителя TX с 1 кабелем HDMI

2. Подключите выход беспроводного расширителя TX к дисплейному устройству с 1 кабелем HDMI

3: Подключите выход беспроводного расширителя RX к дисплейному устройству с 1 кабелем HDMI

4: Подключите адаптер питания 5 В/1,5 А к TX и RX.

После хорошего подключения существует два способа отправки управляющего сигнала от RX обратно к TX.

Метод 1: функция ИК-контроля. 1) Подключите ИК-приемник к порту «IR-RX» на беспроводном приемнике расширителя; 2) Подключите ИК-передатчик к порту «IR-TX» на беспроводном передатчике расширителя; 3) установите порт ИК-передатчика рядом с источником HD IR приемным отверстием. Метод, как правило, используется в DVD.

Метод 2: функция KVM. 1) Подключите клавиатуру и используйте mo к usb-портам на беспроводном расширителе RX; 2) Используйте двойной мужской usb-кабель, один мужской usb-порт подключается к USB на беспроводном расширителе TX, другой usb-порт подключается к USB на источнике сигнала. Метод обычно используется в компьютерах.

ThePaircodematching:

Беспроводной расширитель передатчика и получатель хорошо подходит на заводе. Если usersneed, чтобы соответствовать снова (ex: совпадающий хорошо передатчик или приемник должен соединить другой приемник или передатчик)

Выполните следующие действия:

1) передатчик: Подключите к источнику питания около 40 секунд, когда индикатор «беспроводной» загорится, нажмите кнопку «пара» на передатчике, индикатор «беспроводной» будет мигать медленно.

2) приемник: Подключитесь к источнику питания около 40 секунд, индикатор «беспроводной» загорается, затем нажмите кнопку «пара» на приемнике, индикатор «беспроводной» медленно мигает.

3) Когда индикатор «беспроводной» на передатчике и приемнике начинает светильник, код пары успешен.

Инструкция

1. Когда индикатор «Power» загорается, это означает, что питание включено.

2. Когда индикатор «беспроводной» горит долго, это означает, что расширитель работает хорошо. И «беспроводной» индикатор на передатчике быстро мигает означает, что беспроводной сигнал получен и хорошо передан.

Посылка включает в себя

1. Беспроводной расширитель TX и RX

2. Кабель IRtransmitter и receiver

3. Адаптер питания

4. Руководство пользователя

5. Антенна
