ADAU1701 DSP планка легкого запуска (P2P ADAU1401)

Характеристики

ADAU1701/1401 представляет собой полный однокристальная аудиосистема со встроенным управлением интерфейсов для 28 / 56-bit аудио DSP, АЦП, ЦАП, и других подобных микроконтроллеры. Технологии обработки сигналов, включая выравнивание, перекрещивание, усиление басов, многополосную динамическую обработку, компенсацию задержки, компенсацию динамиков и расширение стереозвука, могут быть использованы для устранения практических ограничений динамиков, усилителей, И прослушивания музыки, тем самым значительно улучшая качество звука.Эта технология обработки сигналов сопоставима с технологией, используемой в элитном студийном оборудовании. Большинство обработка выполняется в полном объеме окружности головы 56-бит двойную точность режим, в результате чего обеспечивает отличную передачу низких уровень высокую производительность сигнала. ADAU1401 является полностью программируемым DSP. С помощью простого в использовании программного обеспечения SigmaStudio пользователи могут настроить модули для обработки пользовательских сигналов графическим способом с использованием таких модулей, как фильтры biquad, динамические процессоры, управление уровнем и управление интерфейсом GPIO.Программа ADAU1401 может быть загружена с серийного EEPROM через его механизм самозагрузки при включении или с внешнего микроконтроллера. При отключении, текущее состояние параметров может быть записано обратно на EEPROM от ADAU1401, чтобы его можно было напомнить при следующем запуске программы.Два ADCs и четыре DACs обеспечивают 98,5 дБ аналогового входа в аналоговый выходной динамический диапазон. Цифровые входные и выходные порты обеспечивают бесшовное соединение с другими ADCs и DACs. ADAU1401 связывается с помощью шины I2C или четырехпроводного порта SPI.ПрименениеМультимедийная акустическая системаПорт динамика MP3-плеераАвтомобильный аудио хостМини стерео системаЦифровое телевидениеСтудийная система мониторингаКроссовер динамикаЗвуковой процессор инструментаАудиосистема сиденья (самолет/тренер)

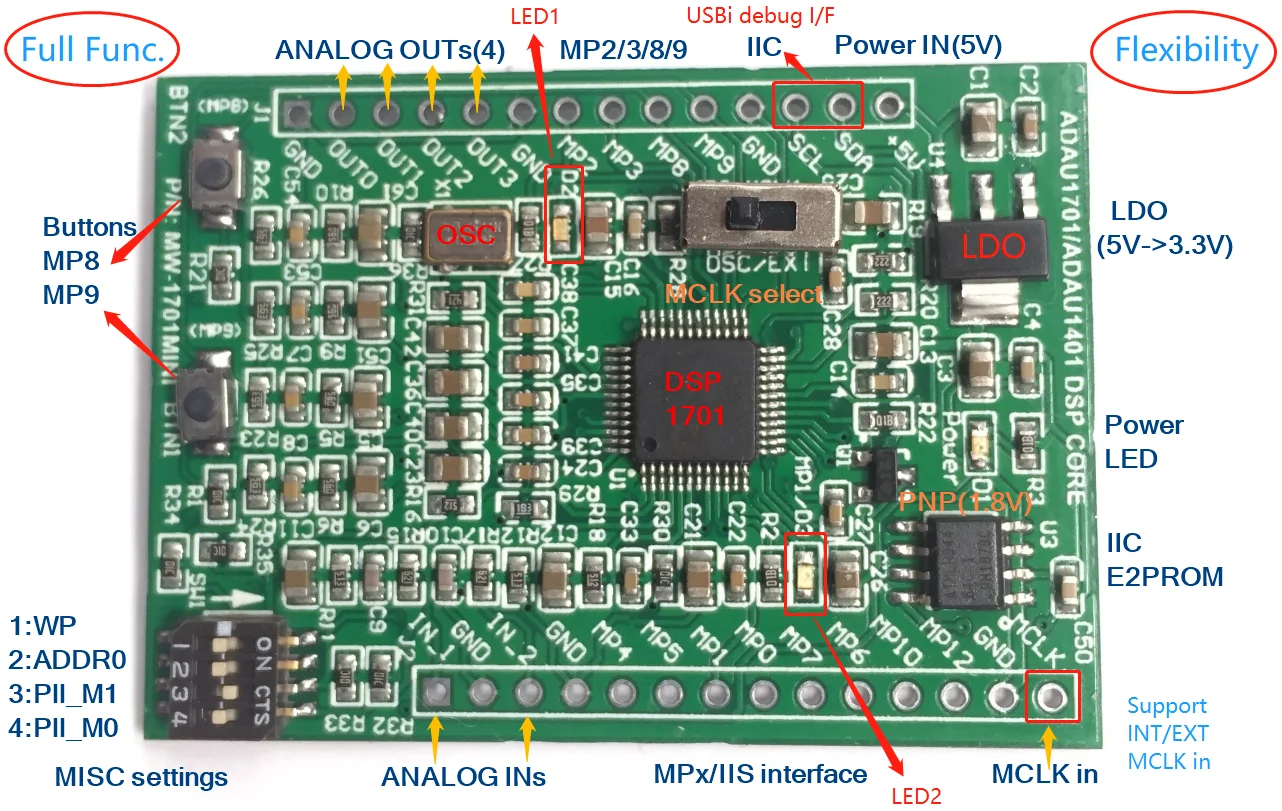

Эта версия подходит для обучения ADAU1401 / 1701/1702 и использования продукта. По сравнению с ADAU1701, ADAU1401 является более стабильным в суровых рабочих условиях-40 ° -105 ° (ADAU1701 обычно 0-70 °). Процедуры могут использоваться универсально. С самостоятельным запуском питания он может работать полностью независимо от микроконтроллера. Получены все функциональные порты, которые могут расширить цифровой вход I2S/выход/ключевая функция/светодиодный привод/вспомогательный ADC (аналоговый потенциометр)/Регулировка громкости кодировщика.

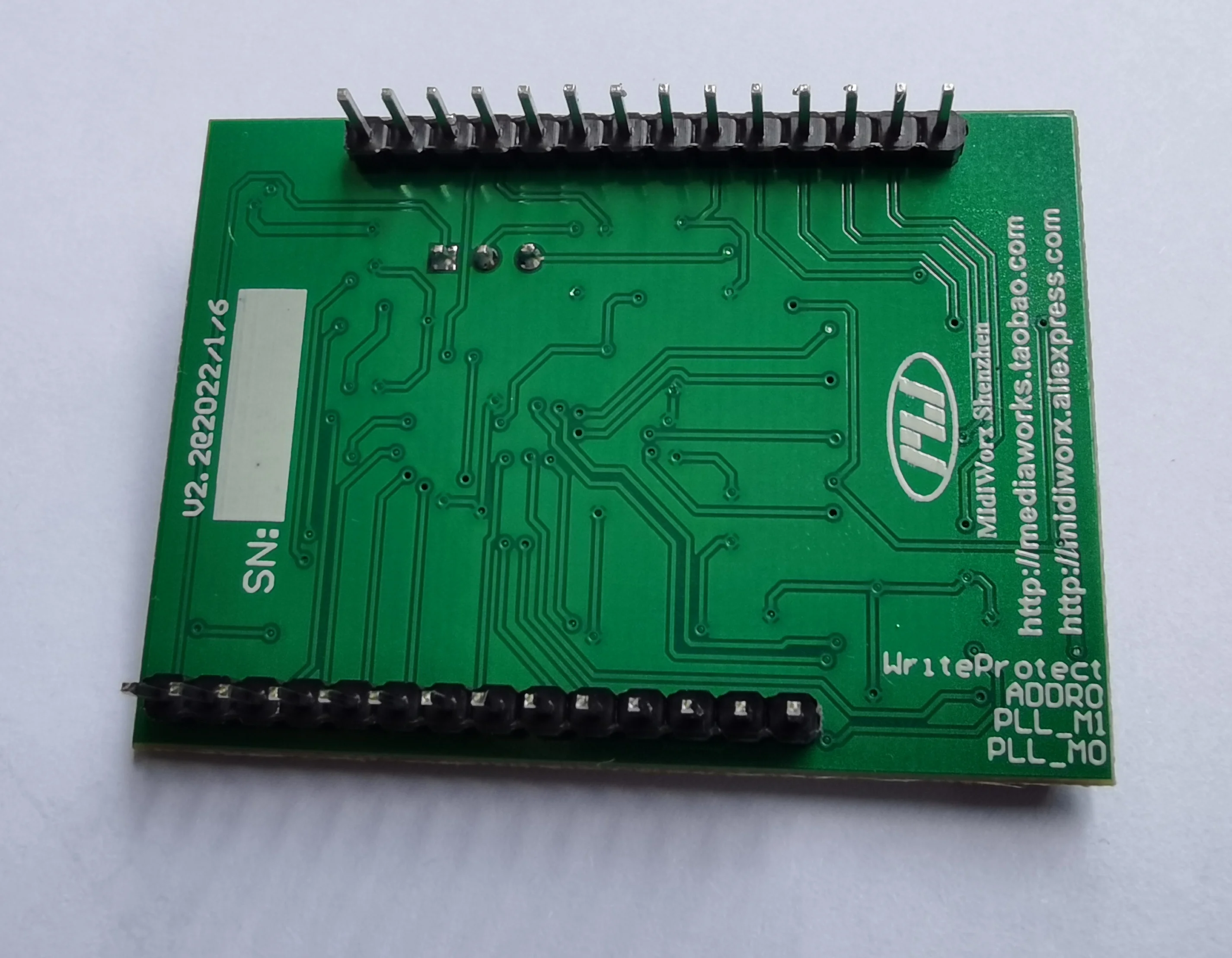

4-bit переключатель может позволить вам, чтобы включить/off EEPROM защиты записи, PLL настройки и т. д., и мы можем также поддерживает внешние MCLK вход, если это необходимо.

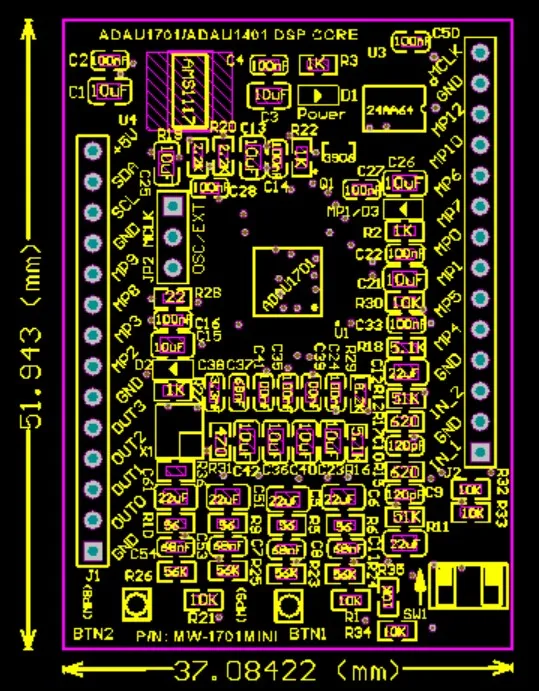

Предоставьте схематические схемы и множество процедур использования. Типичный вход-выход с демонстрационной программой EQ по умолчанию горит и может быть заменен на вашу собственную функцию в любое время.

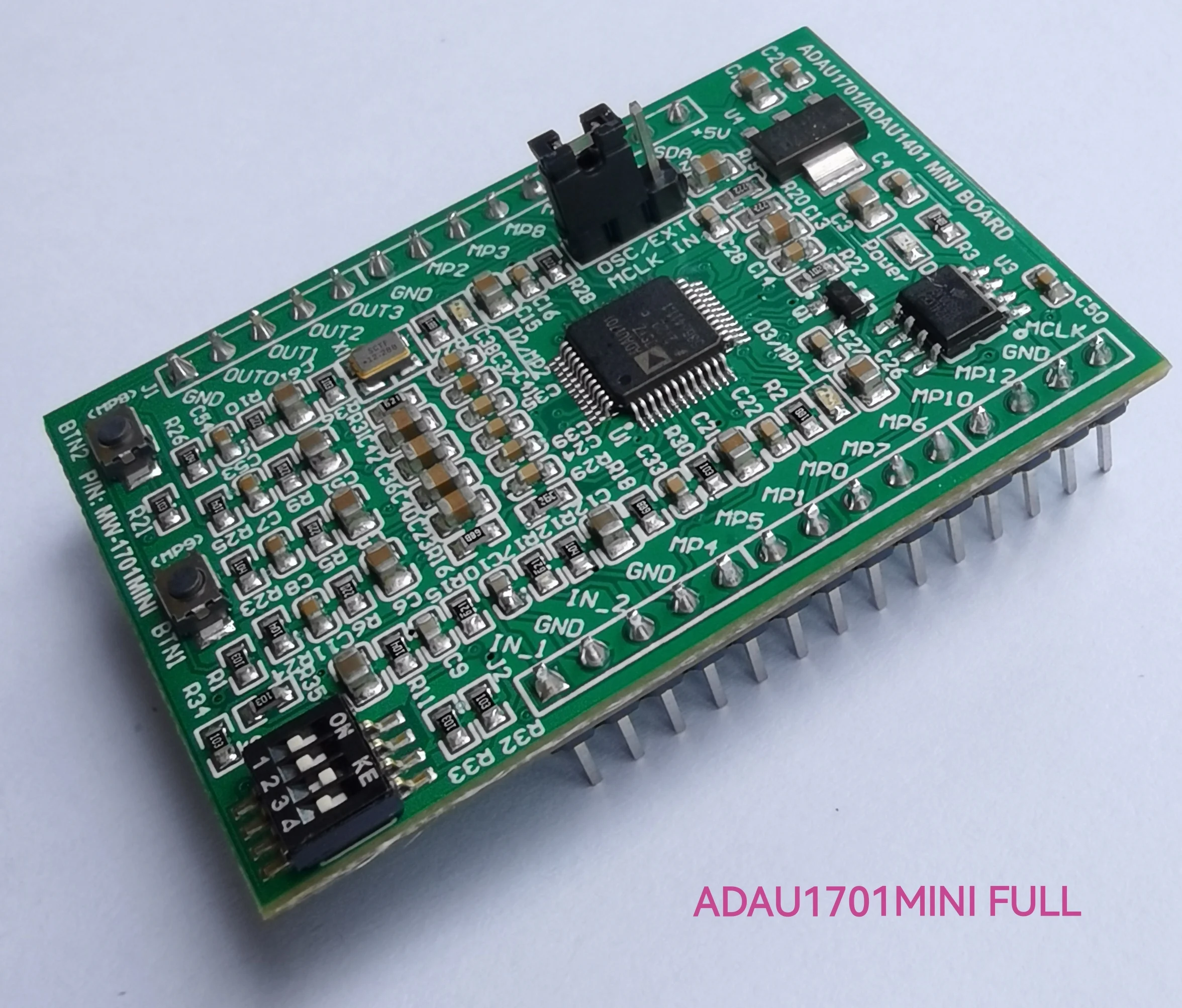

Мы также предоставляем аудио-плату для MW-1701/1401 мини-основной платы, пожалуйста, выберите 3-й комплект (с доской EXT), если вам нужно.

Что позволяет подключать эмулятор USBi и аналоговый/IIS вход/выход более легко, вы также можете подключить плату через pin или USBi.

Спасибо!
