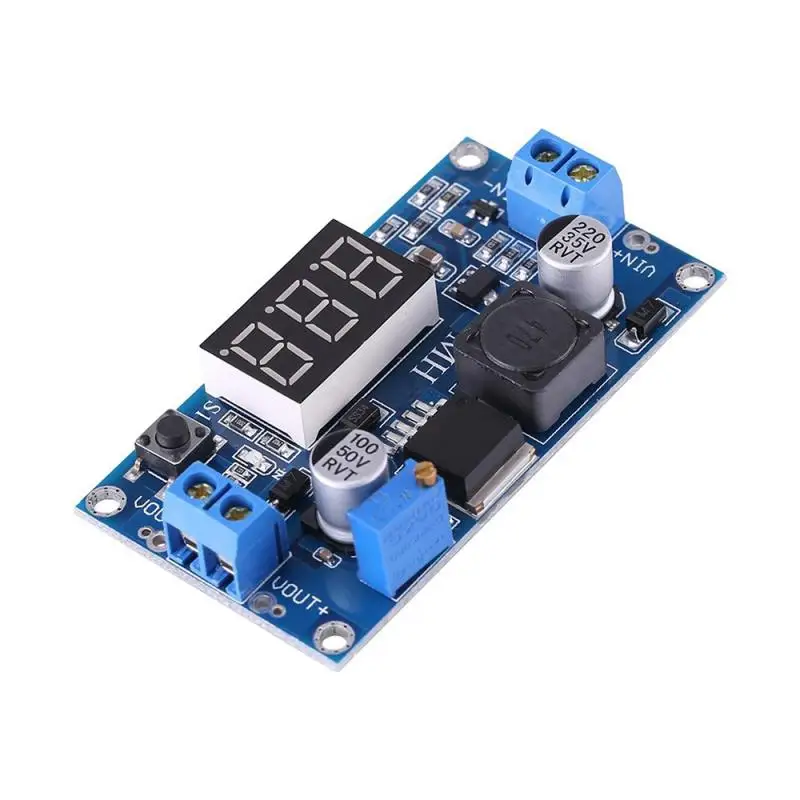

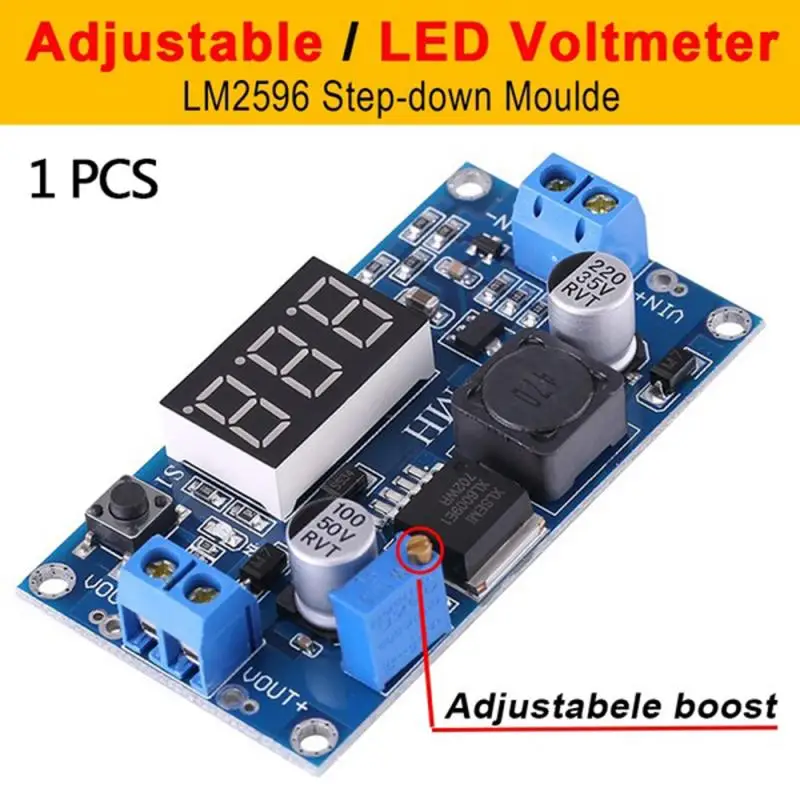

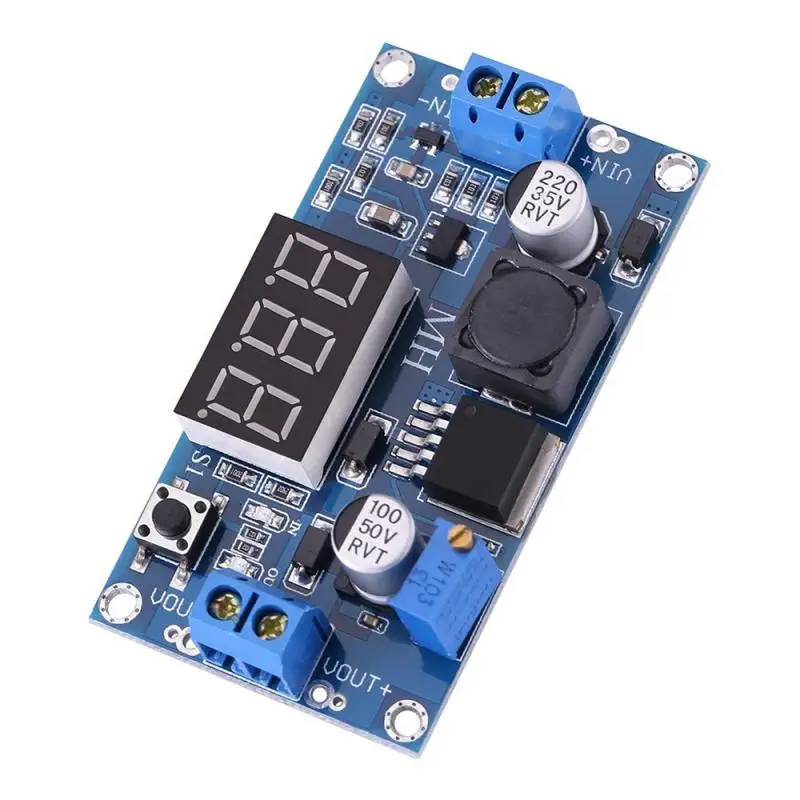

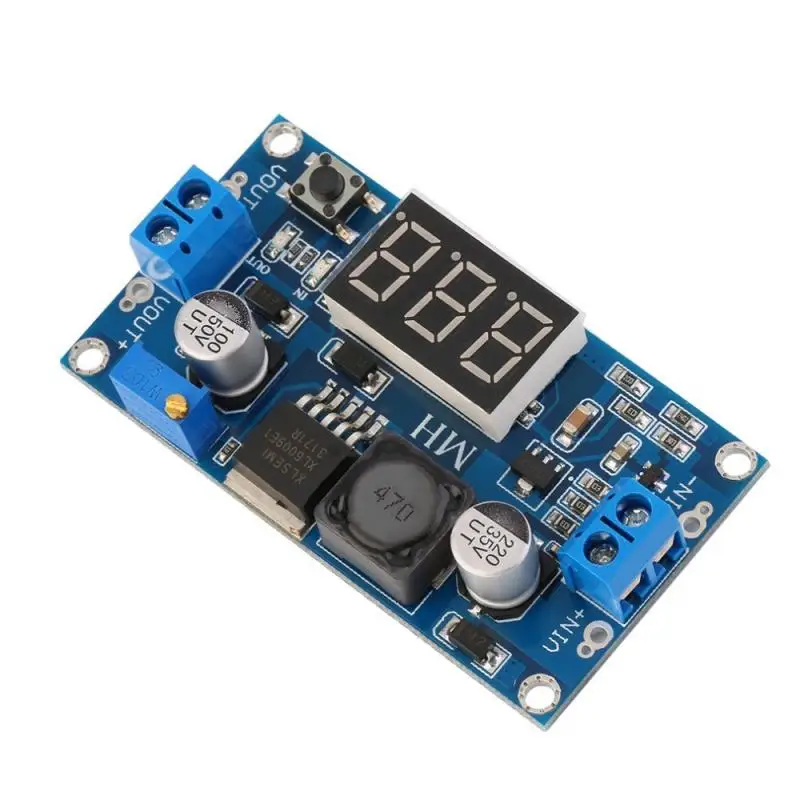

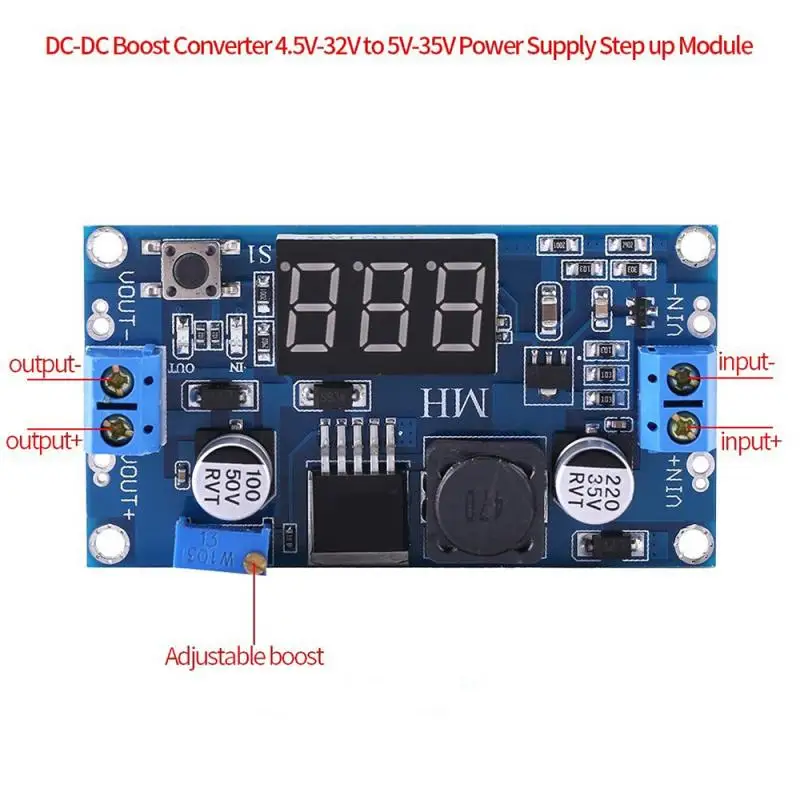

Модуль понижающий LM2596 3 А Регулируемый преобразователь DC-DC 2 шт. светодиодный

Характеристики

Описание:

Особенности:

1. С дисплеем вольтметра, погрешность вольтметра ± 0,1 в, диапазон 4 ~ 40 В. (Примечание: входное напряжение составляет более 4 в, бортовой вольтметр не работает и не отображается)

2. Большая громкость 5*5 касается кнопки для переключения входного или выходного напряжения измерения, а светильник индикатор указывает на то, какое напряжение измеряется. В первый раз цифровая трубка по умолчанию отображает входное напряжение, а индикатор входного сигнала включен; При касании кнопки цифровая трубка отображает выходное напряжение, И индикатор выхода OUT горит. И держите его после настройки, даже если он выключен, а затем включен.

3. Вольтметр можно выключить, удерживать и удерживать переключатель более 1 секунды и менее 4 секунд, вы можете выключить руку. Как только вольтметр выключен, просто нажмите переключатель, чтобы включить вольтметр.

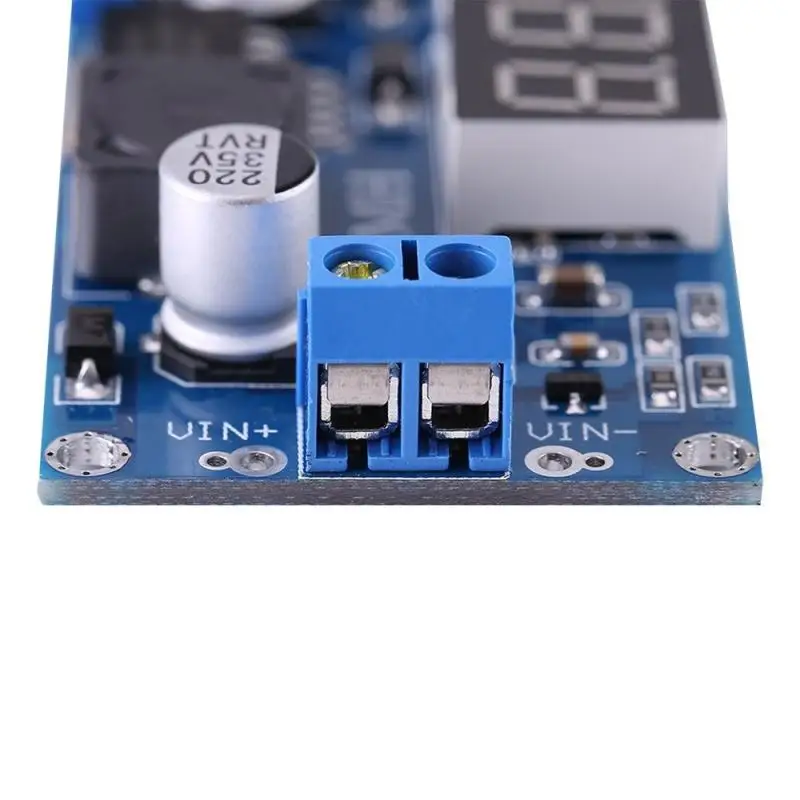

4. С клеммной колодкой паяльник также нельзя использовать легко и удерживает точку соединения проводов (входное напряжение должно быть более 1 в выше выходного напряжения)

5. С использованием внутренней частоты колебаний 150 кГц, относится ко второму поколению импульсного регулятора напряжения, потребляемая мощность, высокая эффективность

6. Входной конец с защитой диода, обратное соединение не сгорит модуль

7. С защитой от перегрева и от короткого замыкания (более 15 Вт, пожалуйста, усилите нагрев)

Как настроить точность?

Этапы калибровки выходного напряжения (входного напряжения)

Шаг 1. Отрегулируйте правую кнопку так, чтобы светодиод «OUT» («IN») загоресветодиодный, вольтметр показывает выходное напряжение; удерживайте правую кнопку более 2 секунд, отпустите, Вольтметр и светодиодный «OUT» («IN») мигает в синхронизации, чтобы вы вошли в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), напряжение добавляет единицы измерения; Нажмите Левую кнопку, минус единицы измерения; Из-за единицы измерения менее 0,1 в, отображение минимального напряжения до 0,1 в, поэтому вам нужно непрерывно Нажать 1-5 раз, чтобы увидеть, как измеритель меняется на 0,1 в, Сколько раз вольтметр меняет на 0,1 в, нажав на кнопку, в зависимости от текущего отображаемого напряжения, чем выше напряжение, тем меньше количество нажатий.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры устанавливаются для автоматического отключения питания для сохранения.

Характеристики:

Спецификация:

Входное напряжение: 2,5 В ~ 40 в

Выходное напряжение: 1,25 В ~ 37 в (регулируемое)

Выходной ток: 3 А (максимум)

КПД преобразования: 92% (максимум)

Пульсация на выходе: <30 мВ

Частота переключения: 150 кГц

Рабочая температура: -45 ° C ~ + 85 ° C

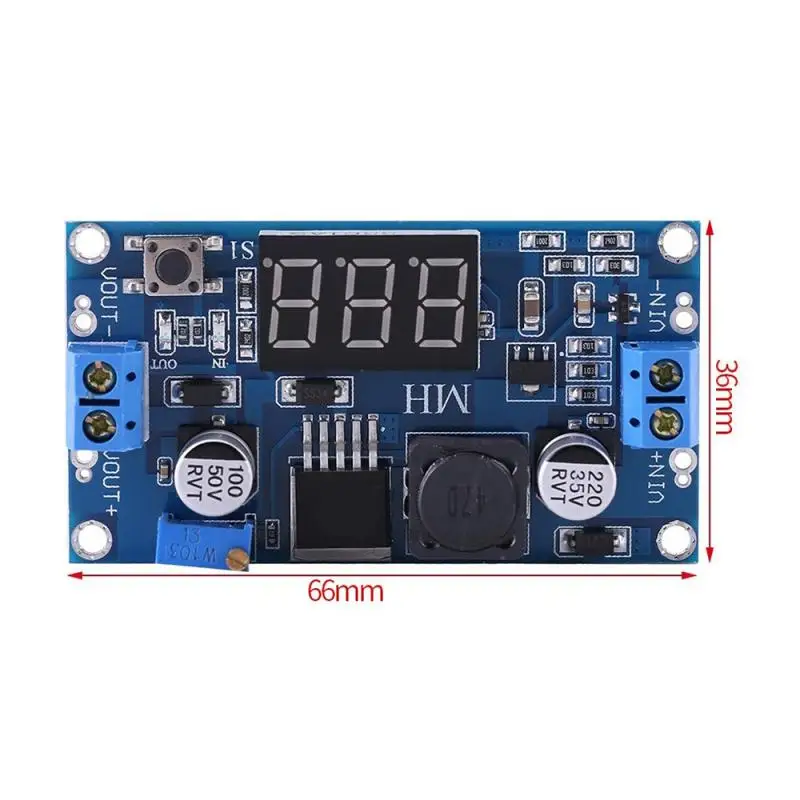

Размер продукта: 66 мм * 36 мм * 14 мм (длина х ширина х высота)

Вес продукта: 23 г (включая упаковку)

Цвет: синий

Упаковка: электростатический пакет

Область применения:

Этот модуль можно применять в понижающем поле, где входное напряжение выше выходного, например, аккумулятор, трансформатор мощности, Регулируемый источник питания «сделай сам», блок питания для автомобильной ручки 24 В, понижающее промышленное оборудование, 12В до 220В, 12В до 5В, 24В до 5В, 24В до 12В, От 36 В до 24 В и т. д.

Посылка

1 * понижающий преобразователь постоянного тока

Примечания:

Примечание:

Некоторые клиенты сообщают: «модуль не может быть настроен, выходное напряжение всегда равно входному напряжению. «» При возникновении этой проблемы поверните потенциометр против часовой стрелки на 10 кругов или более, после чего вы сможете отрегулировать выходное напряжение. Потому что заводское выходное напряжение по умолчанию составляет 20 в.
