R20 FM-вещание/авиационный диапазон PLL приемник комплект авиационного радио FM / AM |

Характеристики

Для защиты зеленой земли этот продукт отменяет бумажное руководство. Пожалуйста, оставьте свой адрес электронной почты в службу поддержки клиентов, руководство по набору будет отправлено вам по электронной почте, спасибо.

Новинка "R20" FM радио/авиационный диапазон PLL приемник комплект

Для сборки набора требуется соответствующая основа для электронных технологий (например, правильное определение положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.). Возьмите с собой собственный Электрический паяльник, мультиметр и другие инструменты.

Имеет следующие характеристики:

Эта машина покрывает Диапазон FM-радио и авиационный диапазон (режим FM 88-108 МГц, режим AM 118-136 МГц). Пожалуйста, обратите внимание на друзей, которым это нравится. Имеет следующие характеристики: 1. Используйте однокристальный микрокомпьютер STC15W408AS в качестве основного управления, встроенный локальный генератор PLL и встроенную схему индикации частоты (с помощью 7-сегментной цифровой трубки единица отображения 100 кГц, цвет на фото отличается, фактический цвет красный), прием делится на две полосы (88-108 и 118-136) с шагом 100 кгц. 2. В комплекте используется схема микширования TA2003 + TA71613 среднего/низкого усилителя, Супергетеродинный кадр FM/AM-приемник, одночастотное преобразование, промежуточная частота 10,7 МГц. 3. Оригинальный код этого магазина, Встроенный потенциометр громкости с цифровым управлением, поддержка автоматического сохранения конфигурации, поддержка регулировки частоты кварцевого генератора и точной настройки частоты приема (частота приема + 10 кГц ~ 90 кГц). 4. Источник питания 12 В, размер платы PCB 84*70 мм, который можно удобно разместить в алюминиевом корпусе 88*30*70 мм.

Напоминание:

Поскольку УКВ-диапазон уже схож с распространением светильник-линейного распространения, место приема свободное от аэропорта, но расстояние больше (более 25 км). Обязательно Установите антенну с высоким коэффициентом усиления, например антенну укв-диапазона Yagi; Между местом приема и аэропортом есть большое расстояние. Необходимо избегать препятствий (включая, помимо прочего, высокие здания, горы, огромные башни); В противном случае можно получить только односторонние сигналы от самолета на пути в поле, спасибо!

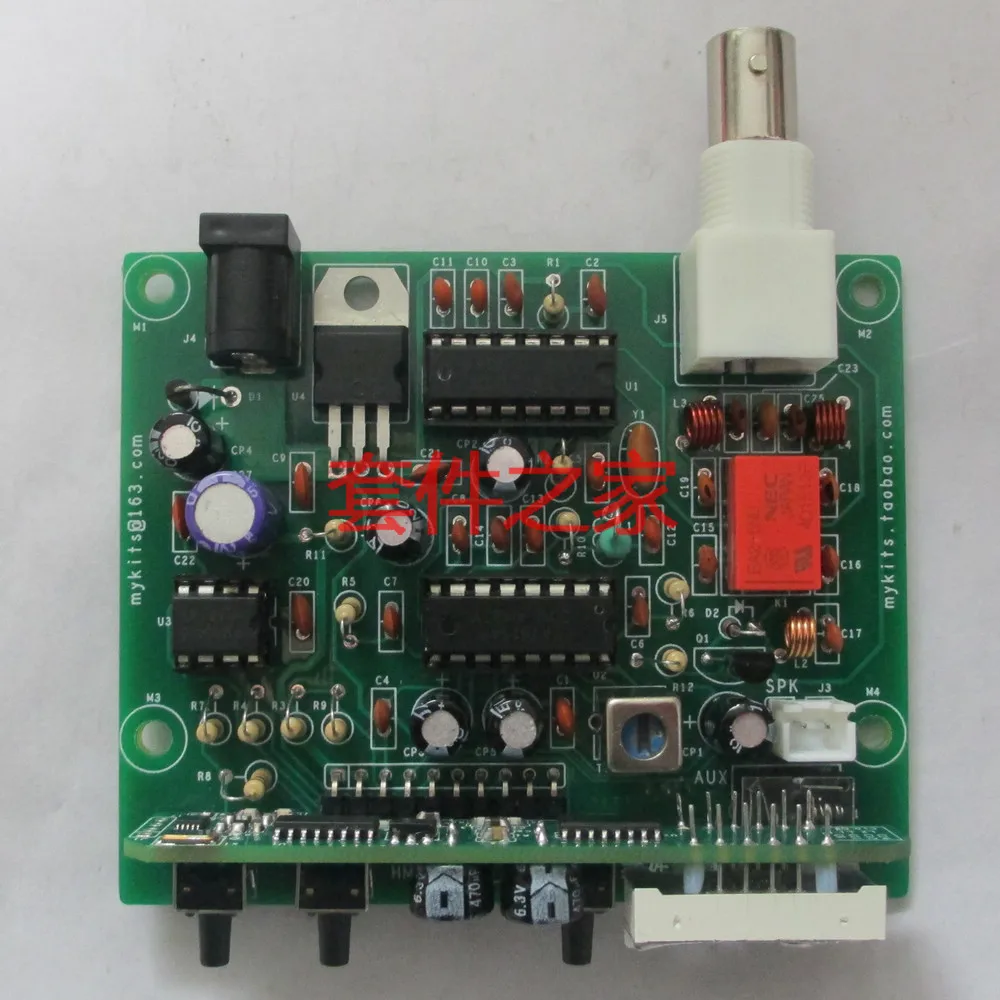

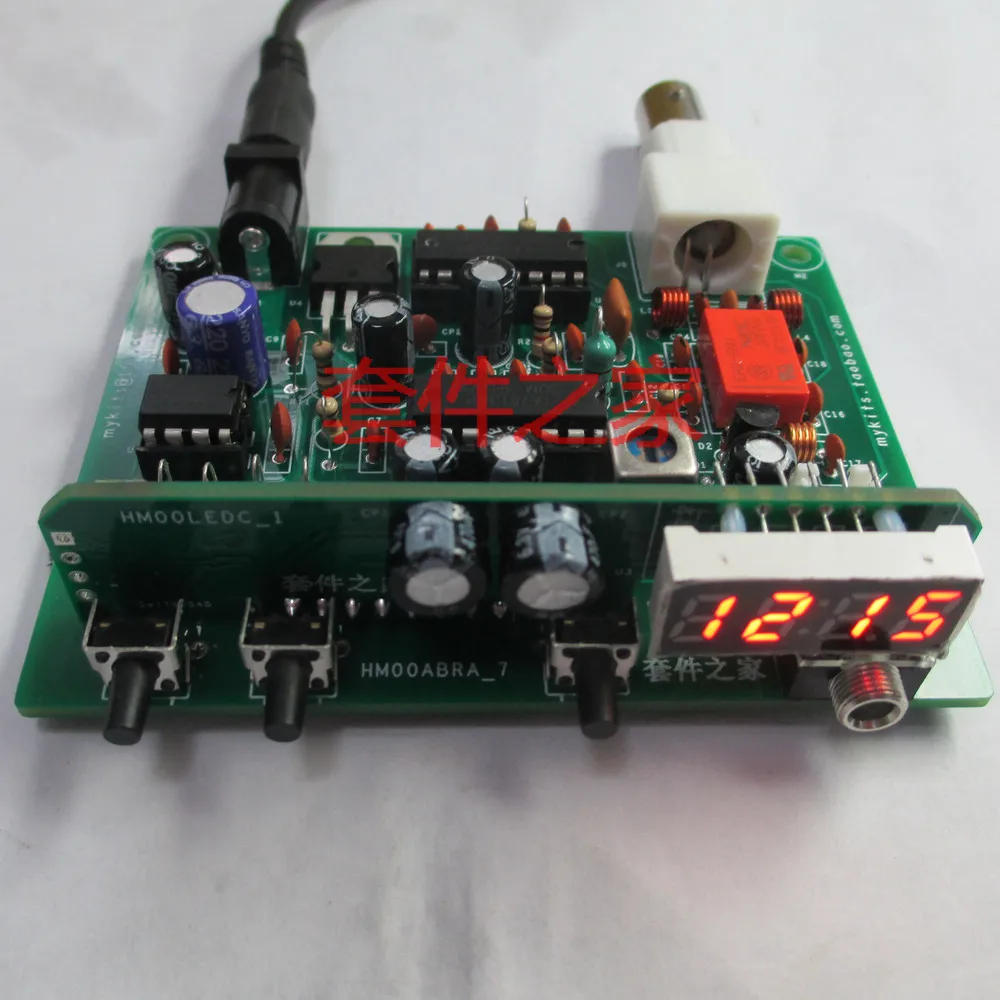

Этот комплект не был припаян, и доставка-все разбросанные электронные компоненты. Фотографии готового товара, отображаемые в этом магазине, даны для справки только при покупке.
