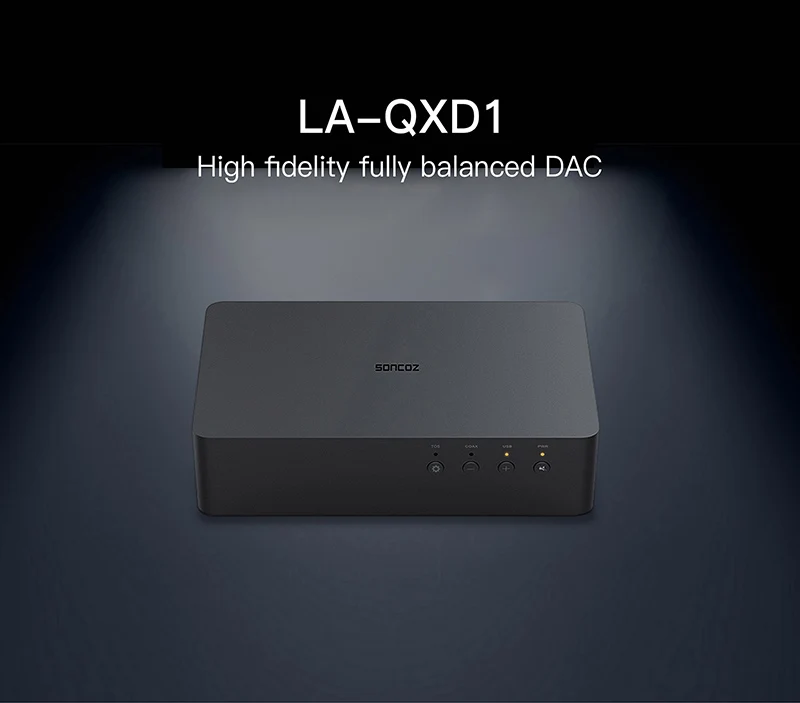

SONCOZ LA-QXD1 DAC балансные XLR выходы ES9038Q2M 32-бит/768 кГц DSD512 XMOS USB/оптический/коаксиальный |

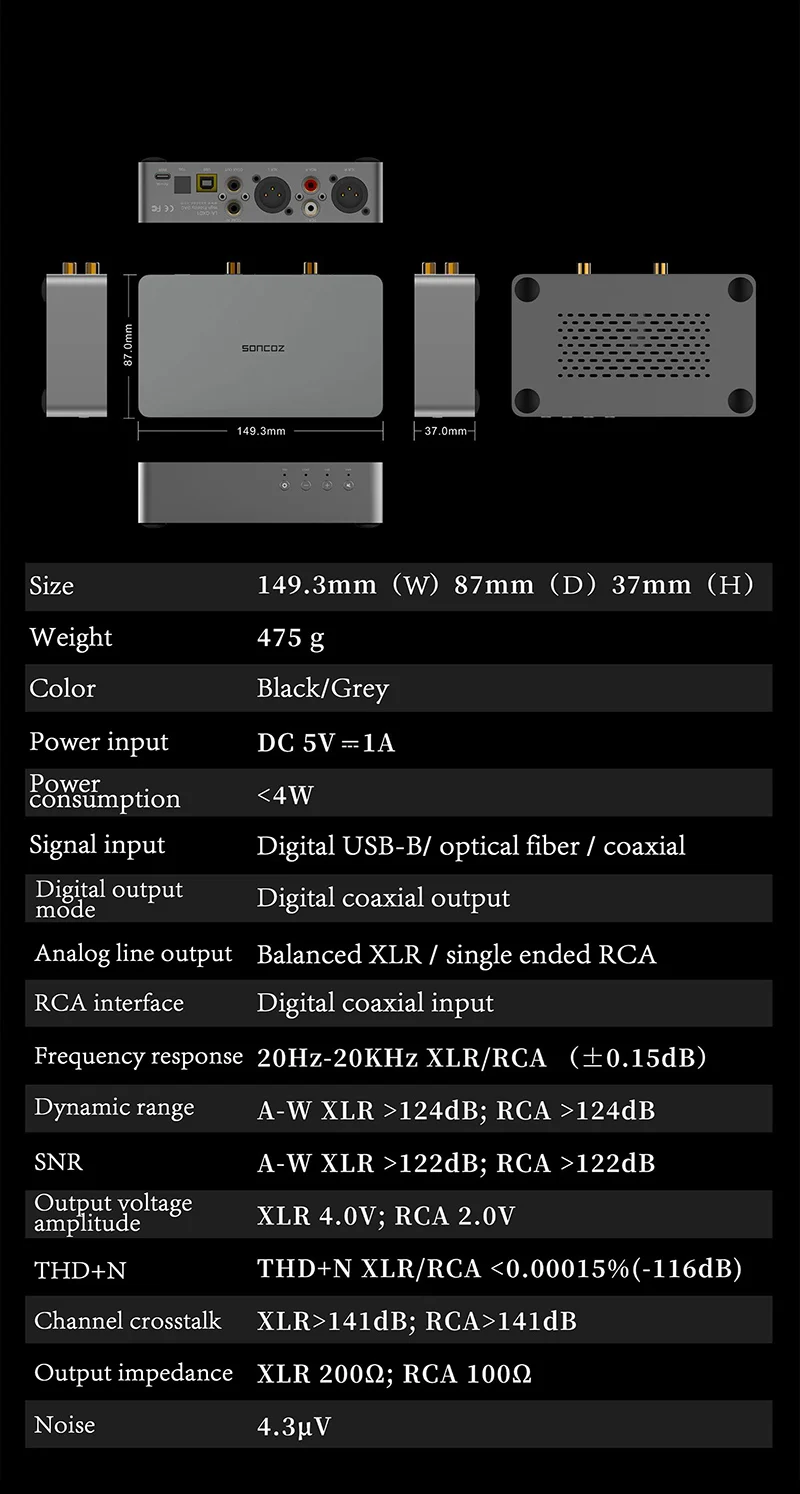

Характеристики

SONCOZ LA-QXD1 DAC сбалансированные XLR выходы ES9038Q2M 32-бит/768 кГц DSD512 XMOS USB/оптический/коаксиальный

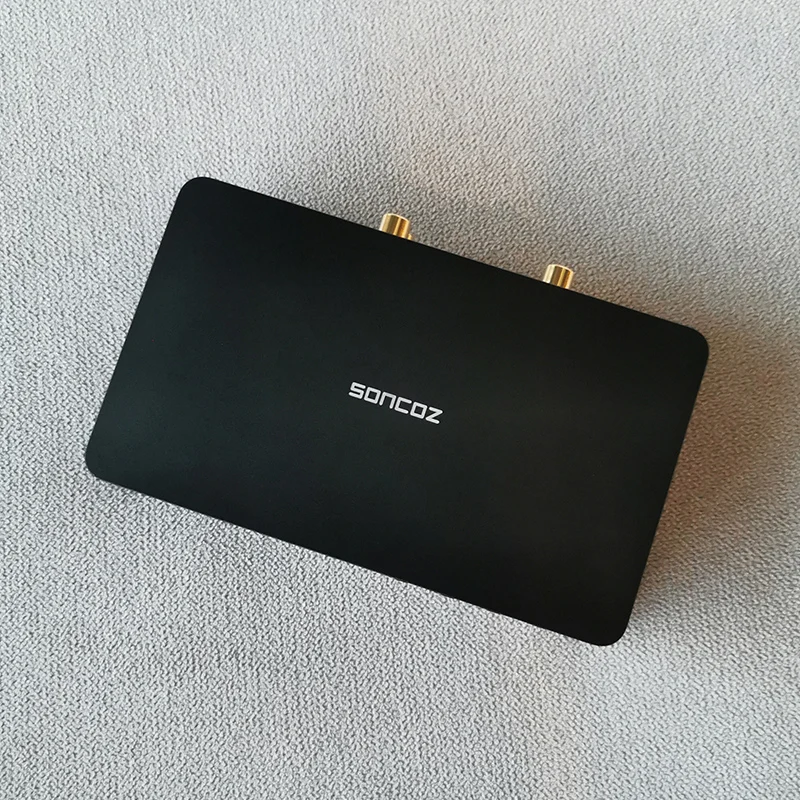

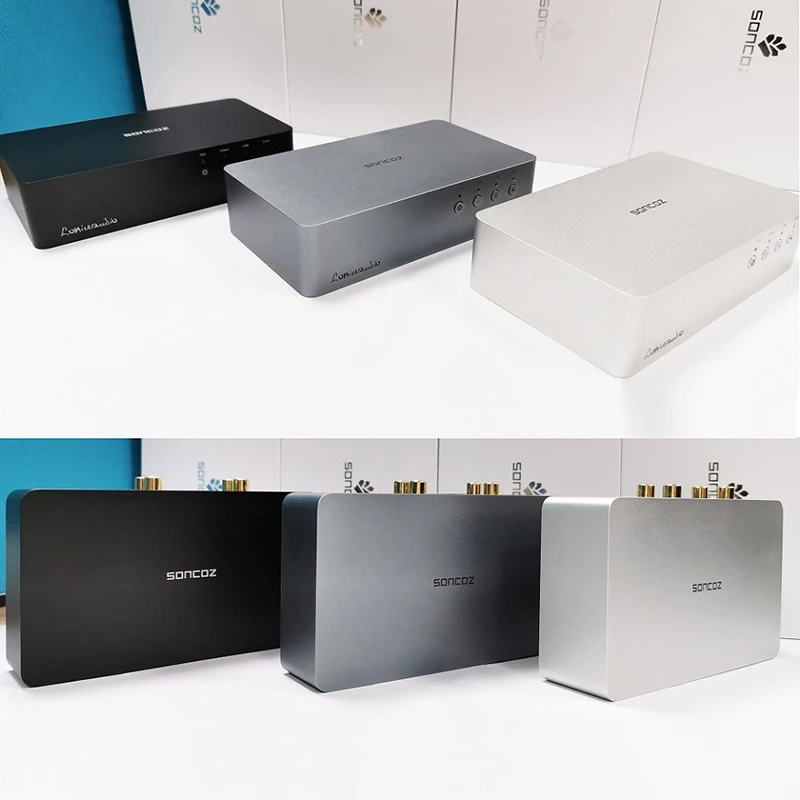

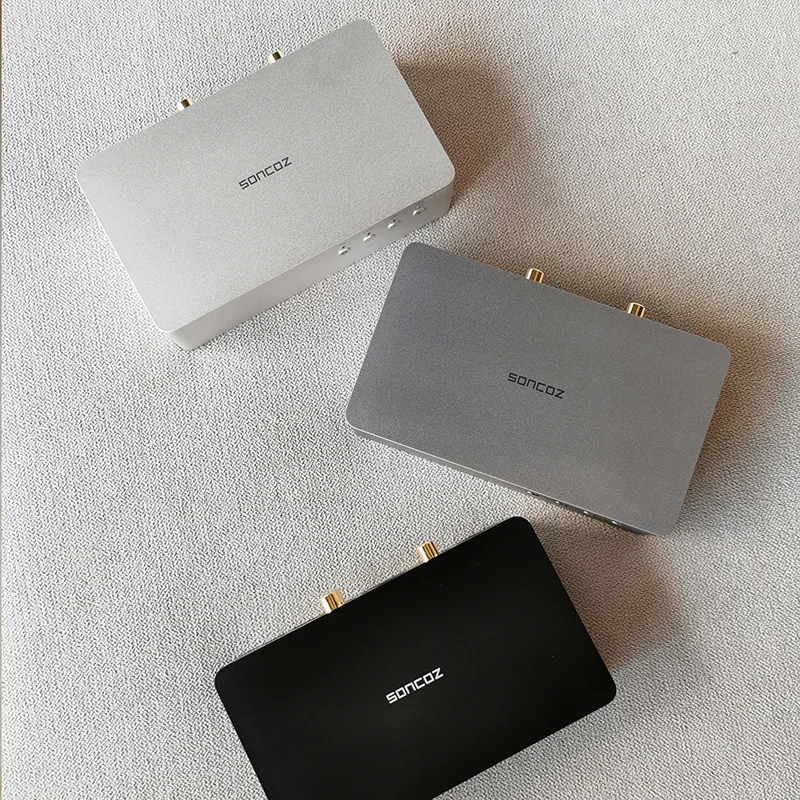

Высокое соотношение цена-качество, несколько цветов

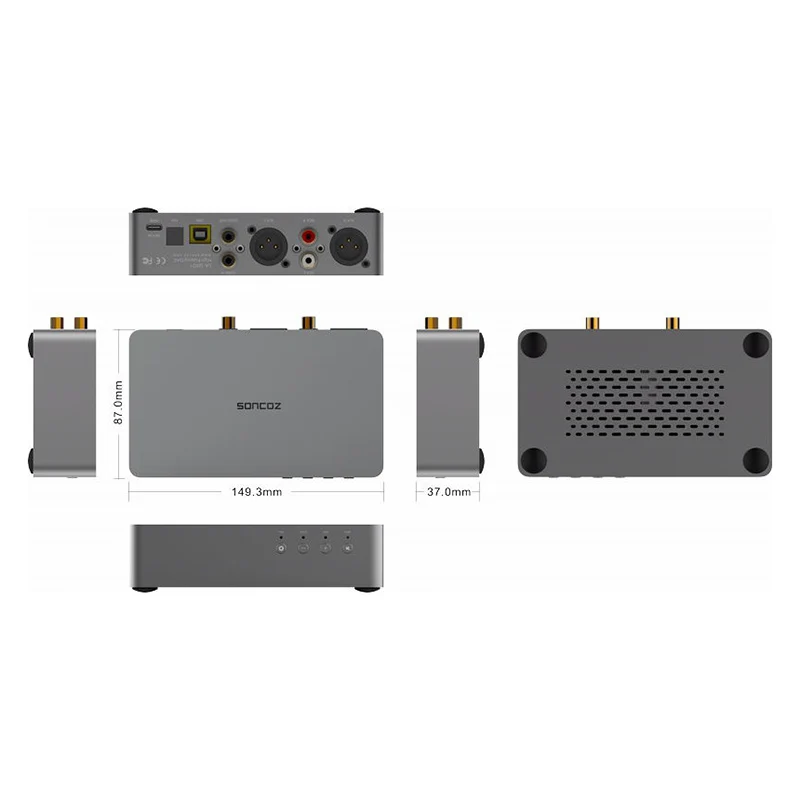

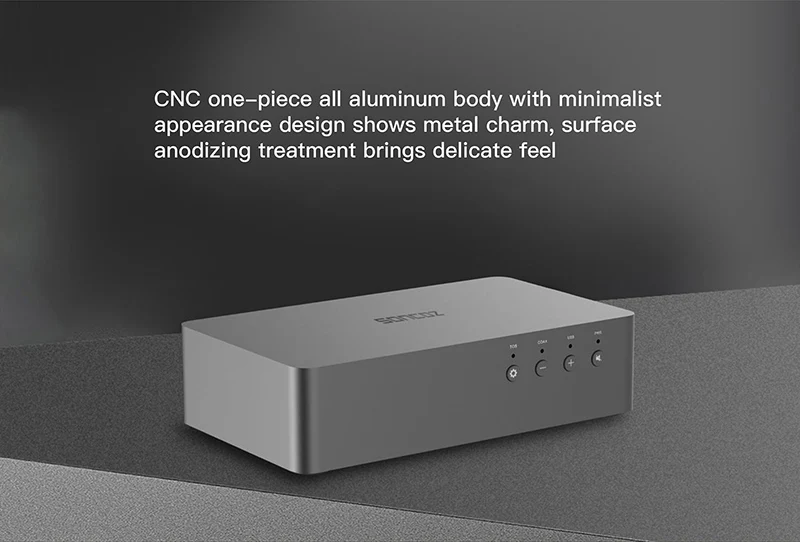

Полностью металлический минималистичный дизайн, ЧПУ обработан из цельного блока алюминия.

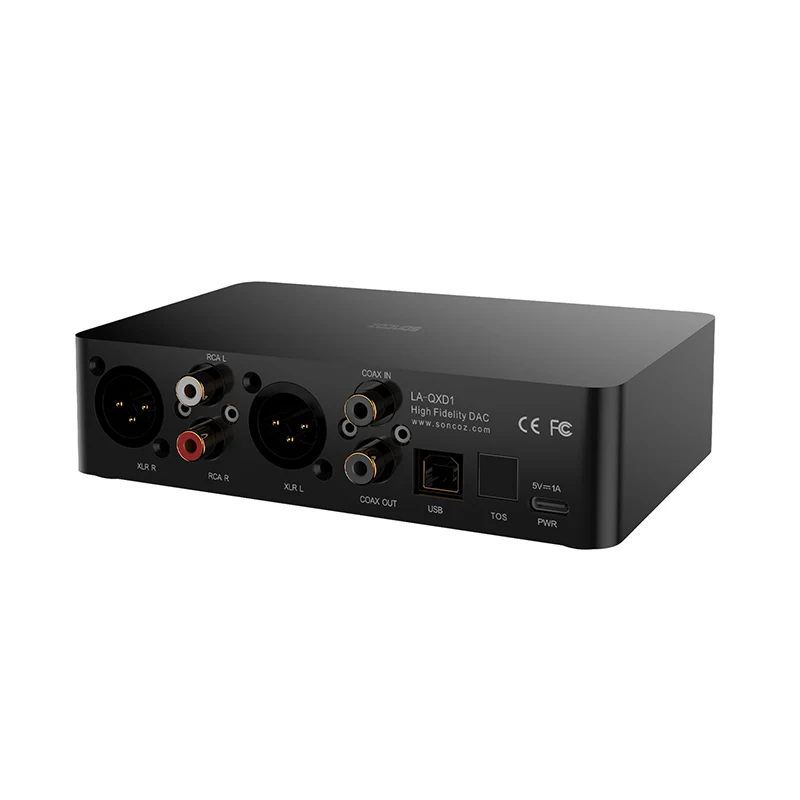

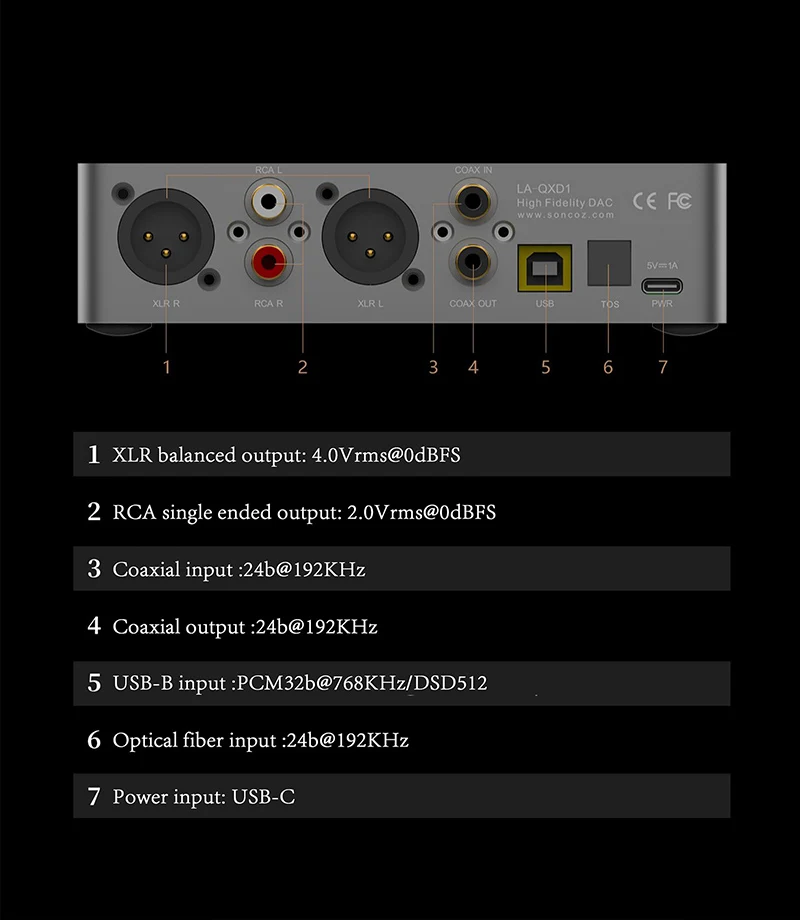

Интерфейсы и функции

Позолоченный сбалансированный аналоговый выход XLR:

Общее гармоническое искажение + шум (THD + N): <-117 дБ @ 1 кГц

Динамический диапазон: >122 дБ

Отношение сигнал-шум (SNR): >122 дБ

Частотная характеристика: 20 ~ 20 кГц (± 0,15 дБ)

Перекрестные помехи канала: >141 дБ

Выходное сопротивление: 200 Ом

Выходное напряжение: 4,0 в/с @ 0 дбф

Позолоченный односторонний аналоговый RCA (красный/черный) Выход:

Общее гармоническое искажение + шум (THD + N): <-116 дБ @ 1 кГц

Динамический диапазон: >121 дБ

Отношение сигнал-шум (SNR) : >120 дБ

Частотная характеристика: 20 ~ 20 кГц (± 0,15 дБ)

Перекрестные помехи канала: >139 дБ

Выходное сопротивление: 100 Ом

Выходное напряжение: 2,0 в/с @ 0 дбф

Уровень шума (модуляция пола шума): 4,3 мкврм

Цифровой вход -- позолоченный USB-B

USB-вход оснащен высокопроизводительным процессором XU208 XMOS чип трансивера.

Осциллятор со сверхнизким дрожанием crystal дает опорные часы на все выходы.

USB поддерживает 32 бит 768 кГц PCM/DSD512 (встроенный)

Совместимость с Windows/iOS/Android/Linux/Volumio

Пользовательские USB-драйверы Thesycon

Цифровой вход-позолоченный RCA для коаксиального входа

Поддерживает цифровой аудиовход до 24 бит/192 кГц

Сверхнизкий дрожащий кварцевый генератор передает основной тактовый сигнал на ЦАП

Пользовательские аудио класса высокоскоростные волоконно-оптические разъемы для Toslink вход

Поддерживает цифровой аудиовход до 192 кГц 24 бит.

Ультранизкий кварцевый генератор дрожания передает сигнал часов master на ЦАП.

Цифровой выход -- позолоченный цифровой коаксиальный выход RCA:

Поддерживает цифровой аудиовход до 24 бит/192 кГц

Поддерживает выход USB на Коаксиальный S/PDIF.

Осциллятор со сверхнизким дрожанием для чистого цифрового вывода сигнала.

Источник питания и энергопотребление

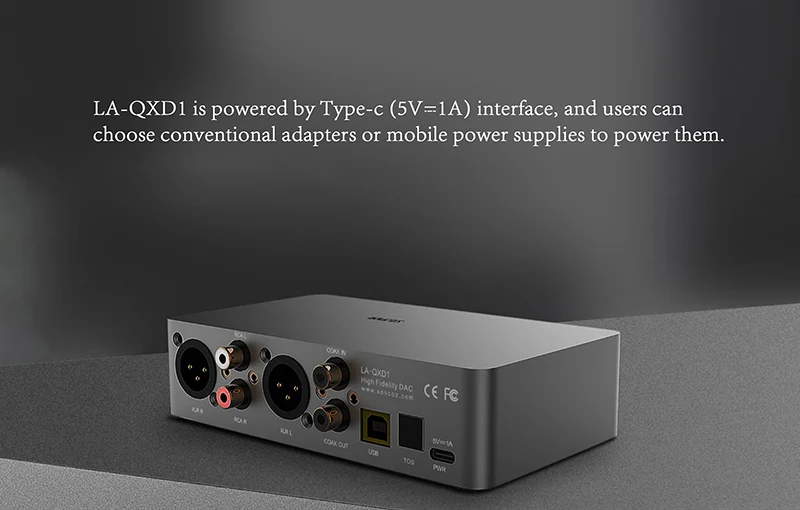

Универсальный порт USB TYPE-C для входа питания:

Входная мощность: постоянный ток 5 в ⎓ 1 (или более ампер).

Используйте rs можно использовать зарядное устройство или адаптер любой марки.

Разные источники питания практически не влияют на работоспособность устройства.

Общая потребляемая мощность менее 4 Вт.

Использование и эксплуатация

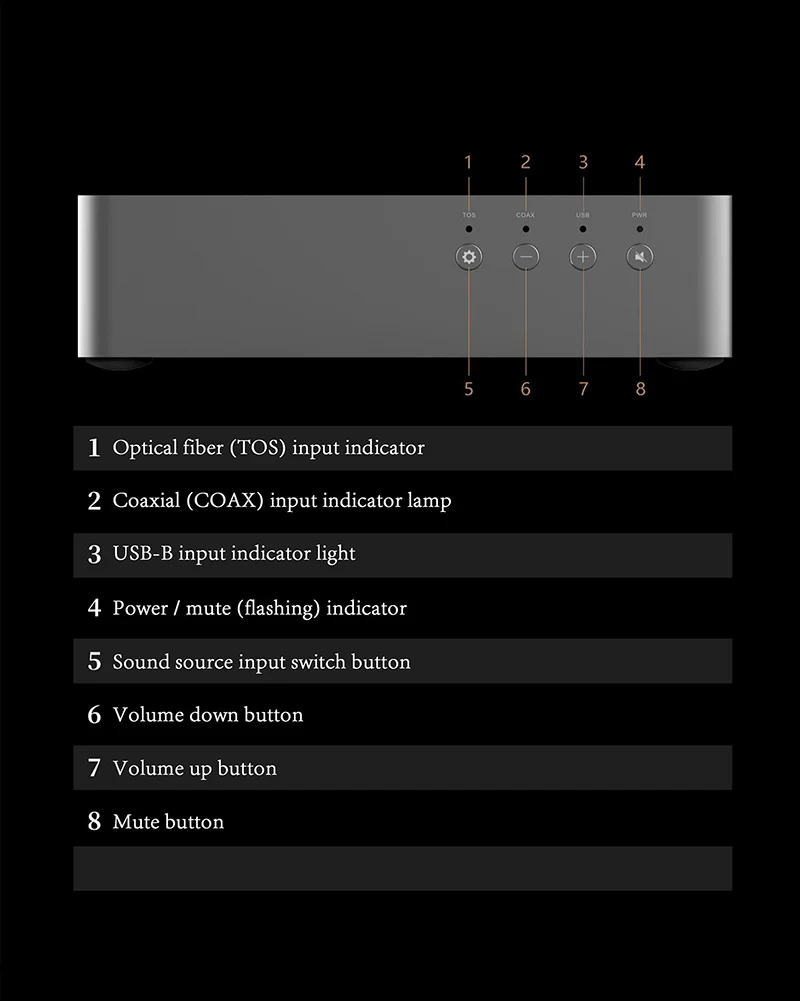

Передняя панель

Передняя панель проста и удобна в использовании. Прямой вперед и легкая эксплуатация различных функций.

Верхний правый угол представляет собой область индикации функций и включает четыре кнопки с подсветкой.

Четыре кнопки с подсветкой показывают и обеспечивают быстрый доступ к следующим функциям: выбор источника звука, Регулировка уровня громкости, выбор режима фильтра и функция отключения звука.

Выбор источника ввода

Доступны 3 типа исходных входов, нажмите кнопку настройки для легкого переключения между ними:

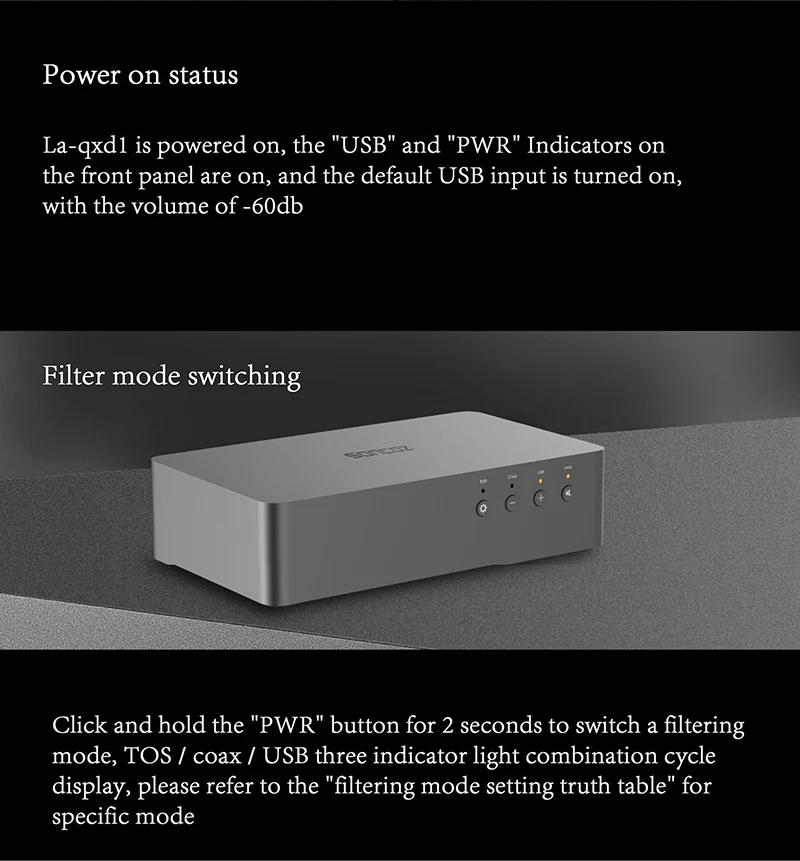

Состояние включения по умолчанию:

Индикаторы PWR и USB включены.

Вход USB-порта, режим фильтра-APOD.

USB на цифровой коаксиальный, громкость (-64 дБ)

Быстро нажмите самую короткую кнопку настройки один раз, чтобы переключиться между тремя источниками входа (USB/COAX/TOS).

Режимы фильтра

Для PCM доступно 7 режимов фильтра:

Нажмите и удерживайте 2 секунды, кнопку отключения звука справа для переключения режима фильтра. Каждое нажатие меняет режим фильтра только один раз, нажмите и удерживайте кнопку отключения звука еще раз в течение 2 секунд для перехода в режим следующего фильтра и т. д.

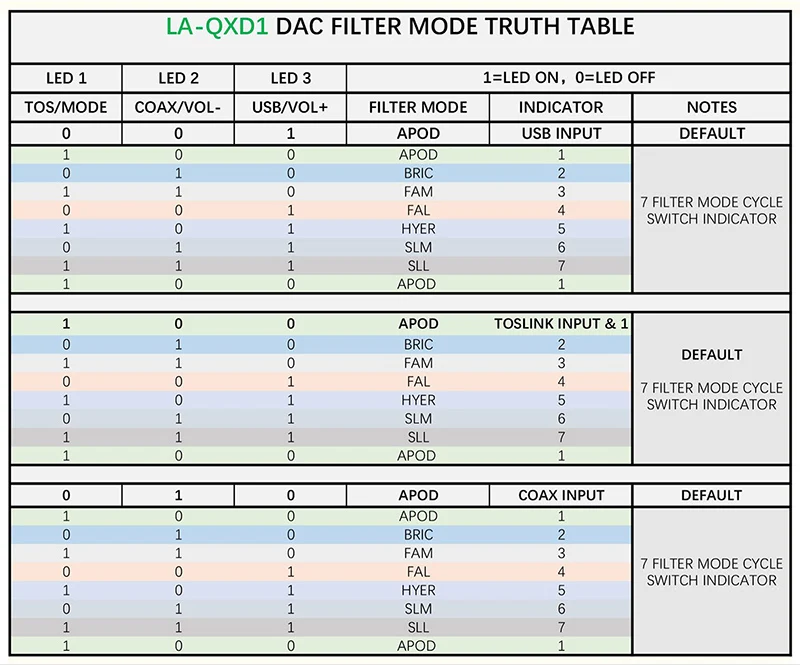

Для текущего режима фильтра см. Таблицу настройки режима LA-QXD1 фильтр ЦАП 》

Режимы фильтра, заказ на велосипедный переключатель (APOD-BRIC-FAM- FAL-HYER-SLM-SLL-APOD)

Apodizing Быстрый откатной фильтр-APOD

Кирпичная стена фильтр-Брик

Фильтр быстрого отката минимальной фазы-FAM

Линейный фазовый Быстрый откатной фильтр-FAL

Гибридный фильтр быстрого отката HYER

Громкость и отключение звука

Громкость можно регулировать одним из двух способов, нажатием и удерживанием Кнопки громкости для быстрого изменения громкости большими шагами, или быстрым нажатием для мелкозернистой регулировки громкости:

Громкость по умолчанию-64 дБ, шаг регулировки громкости-0,5 дБ/шаг, а максимальная громкость-0 дБ.

Нажмите и удерживайте кнопки громкости "+"/"-" для быстрой регулировки громкости. При изменении громкости светильник над соответствующей кнопкой начнет многократно мигать. Когда громкость достигнет минимального или максимального уровня, светильник индикатор перестанет мигать.

Быстро нажмите кнопку отключения звука, чтобы включить функцию отключения звука светильник над кнопкой PWR начнет светиться в дыхательном эффекте, указывая на отключение звука устройства. Чтобы выключить отключение звука, быстро нажмите кнопку отключения звука еще раз.

Разное

LA-QXD1-это многофункциональный ЦАП, помимо упомянутых ранее функций и настроек, есть некоторые меры предосторожности:

Аналоговые сбалансированные XLR и односторонние RCA выходы могут быть подключены одновременно, два интерфейса могут быть одновременно подключены к их соответствующим устройствам усилителя мощности (усилитель/усилитель мощности).

LA-QXD1-это высокопроизводительный ЦАП, который также может использоваться в качестве отличного предварительного усилителя.

Внутренний модулятор, фильтры и регулятор громкости ЦАП нельзя обойти стороной. Данные функции определяются чипом DAC.

LA-QXD1 можно легко использовать в режиме pure DAC, для этого достаточно просто поднять громкость до максимальной.

Регулировка громкости и функции отключения звука действительны только для аналоговых выходов. Они не действительны для цифрового выхода.

Во время воспроизведения DSD аудио сигнал DSD отправляется непосредственно на чип декодирования DSD без какого-либо предварительного преобразования.

Пользовательский USB-драйвер, поддерживает до PCM768KHz/DSD512(Native), драйверы не требуются для функциональности устройства. Если вы используете собственные драйверы USB Audio 2,0 (UAC2) операционной системы, некоторые форматы и высокая частота дискретизации могут быть недоступны для воспроизведения.

Не используйте USB-порты ПК для подачи питания ЦАП. USB-порт ПК имеет средний ток около 500мА, что недостаточно для поддержки нормальных функций LA-QXD1.

Тепловой дизайн

Потребляемая мощность устройства LA-QXD1 очень низкая. Низкое энергопотребление в сочетании с алюминиевым корпусом, обработанным на станке с ЧПУ, обеспечивает высокую эффективность отведения тепла.

Учитывая, что при использовании совместно с другими устройствами общее отведение тепла может не обязательно быть лучшим. На нижней стороне LA-QXD1 были реализованы несколько вентиляционных отверстий для обеспечения превосходного охлаждения и тепловой стабильности. Эта тепловая конструкция гарантирует высочайшие уровни производительности при различных суровых условиях окружающей среды.

Сверхнизкошумная система питания HiFi

Система питания LA-QXD1 использует уникальную многоуровневую конструкцию регулятора напряжения для обеспечения чистого и чистого питания, который гарантирует Производительность всего устройства.

Вход питания использует USB Type-C 5V @ 1A, практично и удобно

Аналоговый блок питания op-amp использует Многоуровневое регулирование напряжения.

Питание для цифровой секции ЦАП обеспечивается сверхнизким уровнем шума LDO.

В аналоговом блоке питания цап используется LDO с ультранизким уровнем шума ES9311Q и многоуровневый регулятор напряжения.

Высокопроизводительные чипы

В LA-QXD1 используются индивидуально подобранные микросхемы, каждая из которых обеспечивает отличную производительность для обеспечения исключительной работы всего устройства.

Минимальное взаимодействие, индикаторы теплого цвета

Интуитивно понятное взаимодействие LA-QXD1 применяется к простым и прямым кнопкам и светодиодам. По умолчанию это устройство plug-and-play без сложных настроек.

Световые индикаторы соответствуют цветовому рисунку световых индикаторов серии изделий бренда SONCOZ. Теплый, неброский, светящийся оранжевый светильник идеально вписывается в атмосферу и расслабляющую атмосферу наслаждения музыкой ночью.

Эффект бесшумного дыхания, наряду с эффектом затухания/выцветания (постепенное возвращение громкости на прежний уровень после нажатия unmute), значительно Повысьте удобство пользователя LA-QXD1.
