Характеристики

Описание

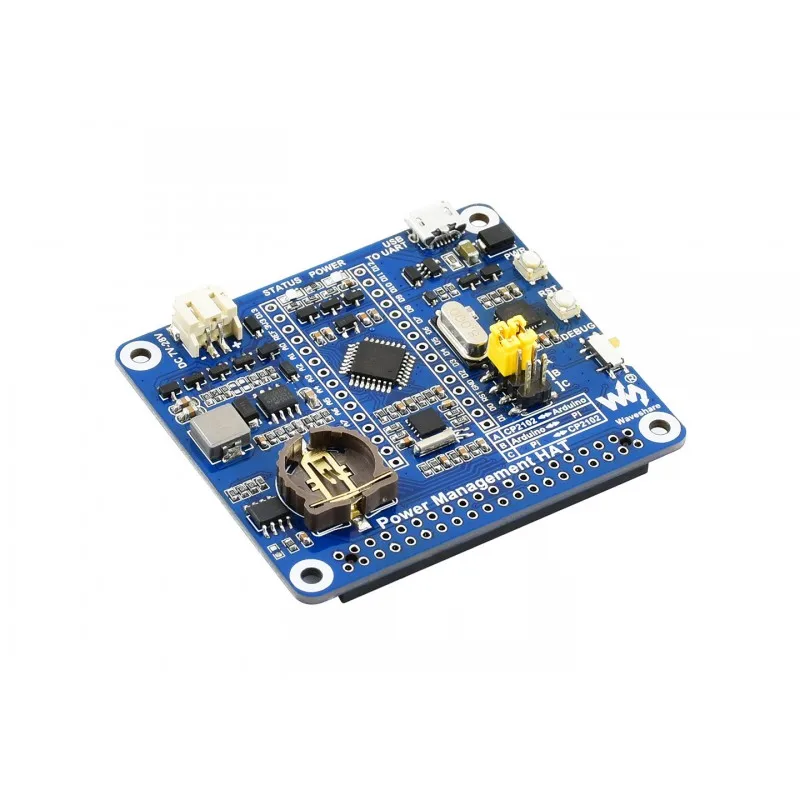

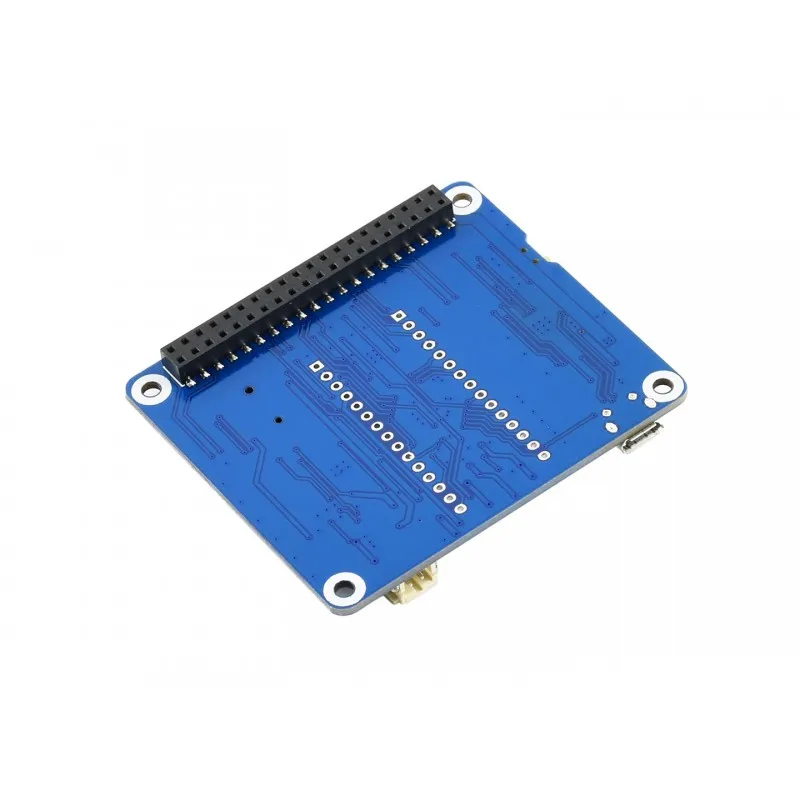

Шляпа управления питанием для Raspberry Pi, со встроенным MCU и RTC

Обзор

Шляпа управления питанием-это умный внешний аккумулятор, предназначенный для Raspberry Pi. Со встроенным MCU Arduino и RTC, шляпа имеет функцию автоматического управления питанием, которая позволяет Pi работать более энергоэффективно и более безопасно.

Если вы ищете несколько удобных утилит для yor долгосрочной работы Raspberry Pi, таких как более длительный срок службы батареи или автоматическое включение-выключение управления, эта шляпа управления питанием будет идеальным выбором.

Благодаря автоматическому запуску в указанный период и автоматическому отключению в другое время шляпа может значительно сэкономить Срок службы батареи. Он будет контролировать рабочее напряжение/текущее состояние Raspberry Pi в режиме реального времени и может быть настроен для отключения Pi в соответствии с рабочим статусом. Более того, он поставляется с удобным переключателем питания для легкого включения или выключения (безопасное отключение Pi с помощью программного обеспечения), чтобы избежать потери данных, вызванной отключением источника питания.

Особенности

• Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат

• Встроенный MCU ATmega328P, Поддержка программирования Arduino

• Встроенный чип PCF8523 RTC, обеспечивает точную информацию о RTC

• Бортовой конвертер CP2102 UART, для коммуникационная плата интерфейса UART или ATmega328P Программирование

• Пользовательская кнопка, используется для запуска Raspberry Pi, безопасного отключения или других индивидуальных функций

• Схемы защиты, такие как: источник питания, защита от обратного хода, защита от тока и т. д. обеспечивает стабильную и безопасную работу

• Схема мониторинга напряжения/тока, контролирует рабочее напряжение и ток Raspberry Pi в режиме реального времени

• Поставляется с ресурсами разработки и руководством

Технические характеристики

• Контроллер: ATmega328P-AU

• Коммуникационный интерфейс: UART + GPIO

• Baudrate: 115200bps по умолчанию (программируемый)

• Интерфейс источника питания: порт USB или разъем PH2.0

• Входное напряжение USB: 5 В

• PH2.0 Входное напряжение питания: 7 ~ 28 В постоянного тока (Регулируемый источник питания или литиевая батарея)

• Встроенные схемы: источник питания, защита от обратного хода, защита от тока, мониторинг напряжения, мониторинг тока

• Размер монтажного отверстия: 3,0 мм

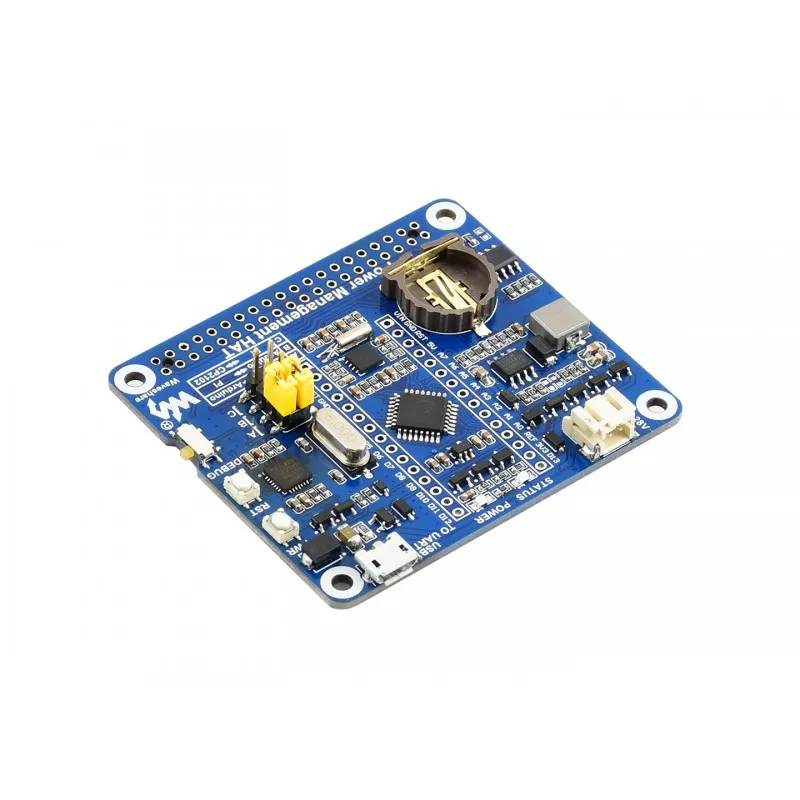

Что на борту

1. ATmega328P-AU MCU

2. MP1584 power manager

3. Чип PCF8523 RTC

4. CP2102 UART конвертер

5. CAT24C32:Чип памяти EEPROM

6. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi

7. Разъем PH2.0:Для 7 ~ 28V Регулируемый источник питания или литиевая батарея

8. USB для UART:Для ввода питания или коммуникационная плата интерфейса UART

9. Переключатель отладки:
   Сторона отладки: блок питания обойдет Arduino и напрямую обеспечивает Raspberry Pi
   Противоположная сторона: блок питания Управляется Arduino

10. Кнопка PWR:Для включения/выключения питания Raspberry Pi или пользовательской функции

11. Кнопка RST

12. Индикатор состояния

13. Индикатор питания

14. CR1220 Кнопка держатель батареи

15. Выбор UART:
    Ответ: доступ к Arduino через USB к UART
    B: Управляйте Raspberry Pi Arduino
    C: доступ к Raspberry Pi через USB к UART

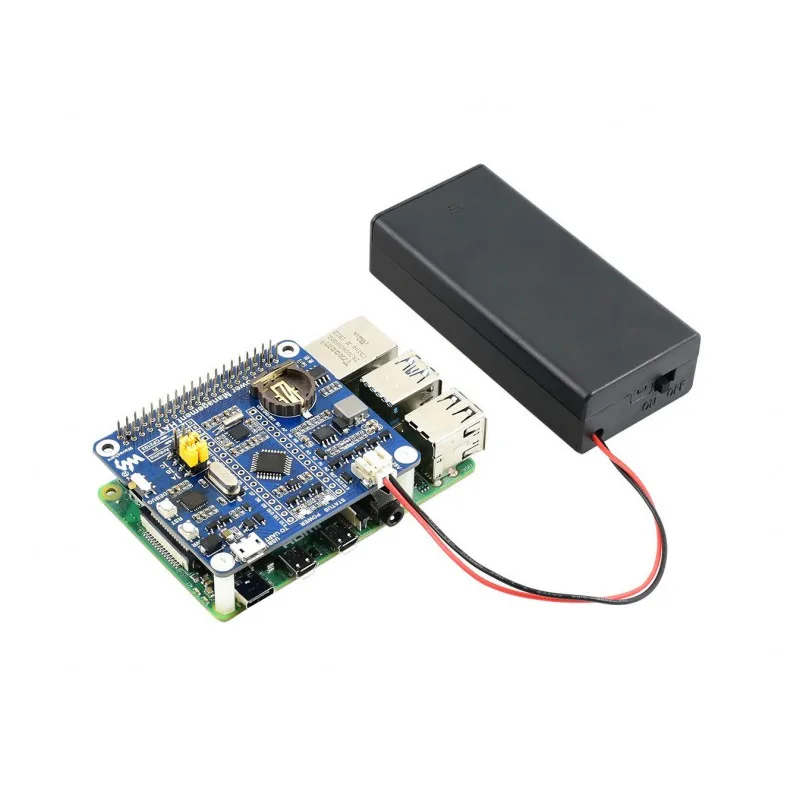

Пример

Размеры

Посылка

Вес:0,104 кг

• Аккумуляторы 18650 в комплект не входят.

• Обратите внимание, что длина батареи должна быть менее 67 мм, некоторые аккумуляторы с защитной пластиной на рынке не поддерживаются

1. Шляпа управления питанием x1

2. Чехол для аккумулятора 18650 x1

3. USB-A к USB micro B кабель x1

4. 2x20PIN женский pinheader x1

5. Набор винтов RPi (2 шт.) x1
