Raspberry Pi двухканальная Изолированная Плата расширения RS232 SC16IS752 + решение SP3232

Характеристики

Raspberry Pi двухканальный изолированный RS232 Плата расширения SC16IS752 + SP3232 решение встроенный мульти-схемы защиты для RPI

Примечание:

Эта шапка не поставляется с серийным кабелем, вы также можете выбрать следующие кабели для удобства использования:

Серийный кабель двойной женский кроссовер: для подключения устройств RS232 с штекерным разъемом, или для самостоятельного тестирования трансиверов 2 каналов HAT RS232

Обзор

Это 2-изолированный канал RS232 расширения шляпа предназначен для Raspberry Pi, принимает SC16IS752 + SP3232 решение, со встроенной защиты цепей, таких как источника питания изоляции, ADI Магнитный изоляции и Телевизоры диода, И т. д.

Легко контролировать 2-х канальный RS232 через интерфейс SPI. Благодаря своей быстрой связи, стабильности, надежности и безопасности, это идеальный выбор для таких областях, как Промышленная Автоматизация.

Особенности

● Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает Raspberry Pi серии плат
● Использует комбинацию двух чипов SC16IS752 + SP3232, преобразует SPI в RS232, скорость передачи данных до 921600bps
● Встроенные телевизоры (преходящее подавление напряжения), эффективно подавляют перенапряжение и переходное шиповое напряжение в цепи, молниеносное и антистатическое
● Встроенные светодиоды для указания состояния питания и трансивера
● Breakout SPI контрольные контакты, для подключения с хост-контрольными платами, такими как Arduino
● Поставляется с ресурсами разработки и руководством (примеры в C и Python)

Технические характеристики

● Чип расширения UART: SC16IS752
● Приемопередатчик RS232: SP3232
● Интерфейс связи: SPI
● Скорость передачи данных: 300 ~ 921600 bps
• Рабочее напряжение: 3,3 V / 5V
● Размеры: 65 мм × 56,5 мм
● Размер монтажного отверстия: 3,0 мм

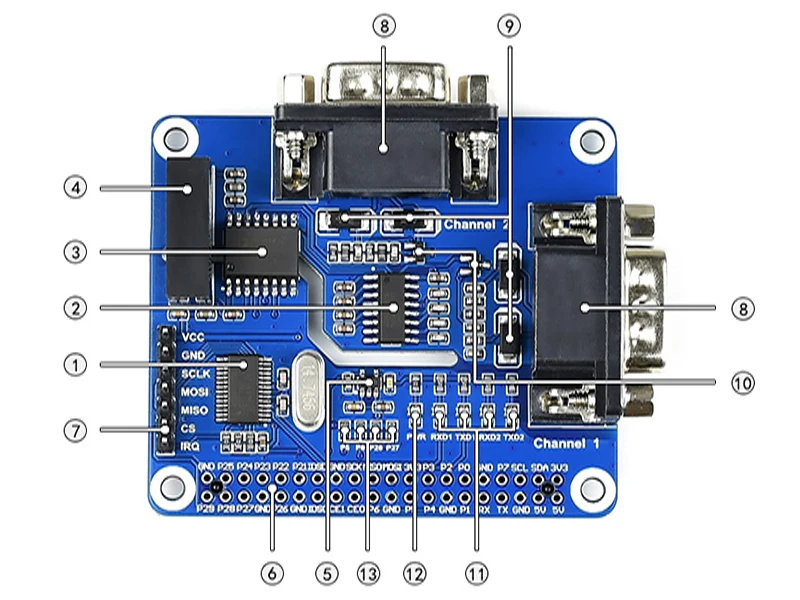

Что на борту

1. Чип расширения SC16IS752 UART
2. SP3232 RS232 приемопередатчик
3. Цифровой изолятор ADUM1412
4. B0505LS модуль изоляции источника питания
5. RT9193-33 чип питания
6. Raspberry Pi разъем GPIO: для подключения Raspberry Pi
7. Блок управления MCU: для подключения хост-контроллеров, таких как Arduino
8. RS232 разъем: 2 канала RS232 интерфейс (RS232 9PIN male)
9. Переходное подавление диодного массива
10. Двусторонний диод с защитой от ЭСР
11. Индикатор состояния последовательного порта
RXD1/TXD1: канал 1 трансивер индикатор
RXD2/TXD2: канал 2 трансивера индикатор
12. Индикатор питания
13. Переключатель для прерывания
Пин-код прерывания IRQ по умолчанию подключен к P5 (BCM P24)
Сменный резистор через 0R

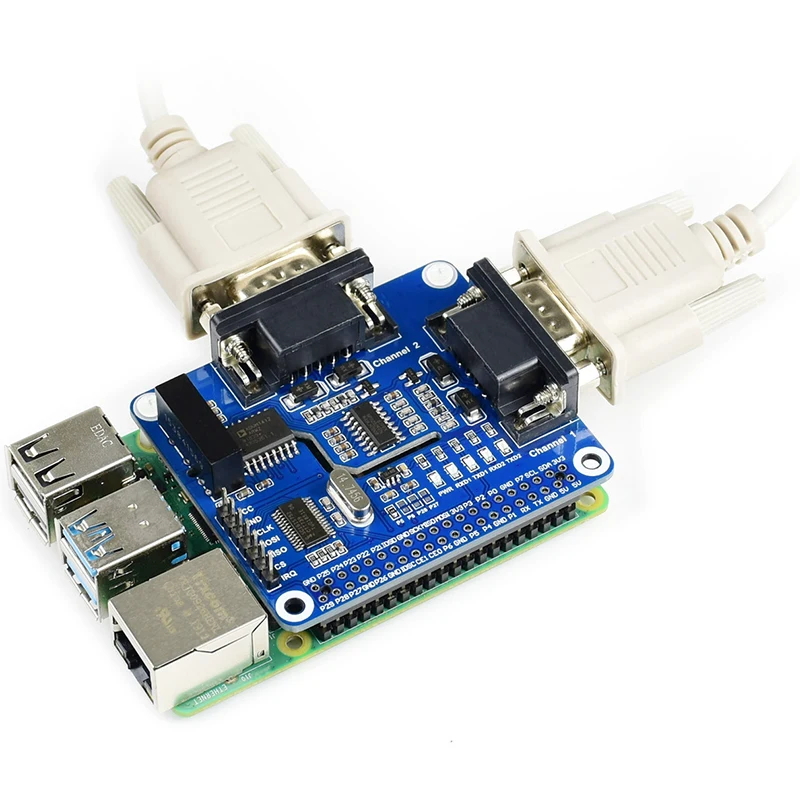

Пример

Примечание: Raspberry Pi и серийные кабели не включены.

Ресурсы для развития

Флуоресцентный

Посылка:

1. 2-канальный RS232 головной убор x1
2. 2x20PIN женский pinheader x1
3. Набор винтов RPi (2 шт.) x1
