Характеристики

Описание

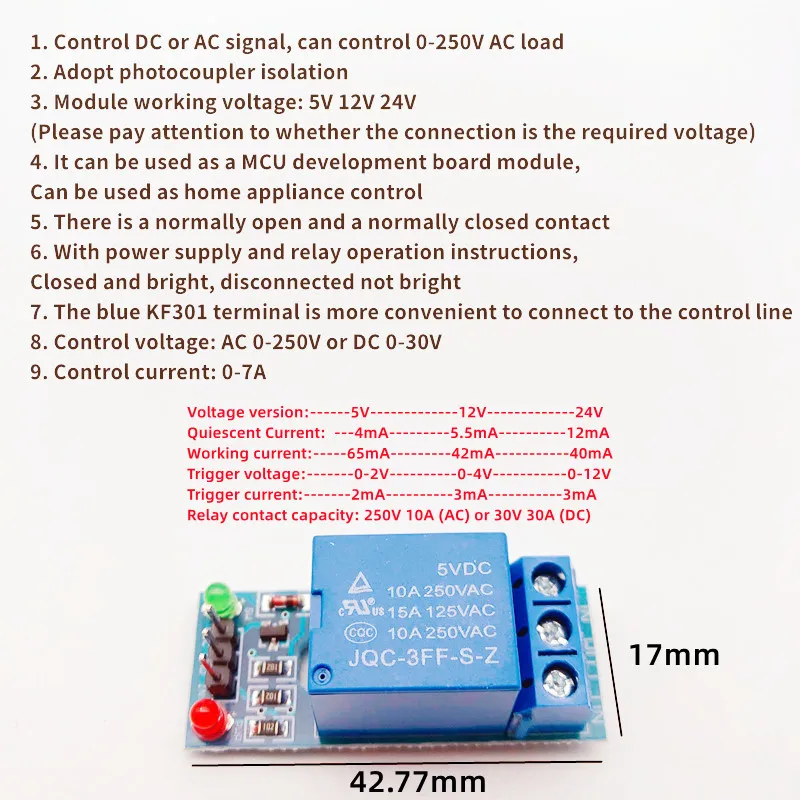

Версия напряжения: ----- 5V-------------12V------------24 В
Ток покоя: 4 мА----------5.5ма----------12 мА
Рабочий ток:---65ма----------42ма----------40 мА
Триггер напряжение:-----0-2 в------------0-4 в----------0-12 В
Ток триггера:-----2 мА------------3 мА----------3 мА
Контактная мощность реле: 250 В 10A (AC) или 30 в 30A (DC)

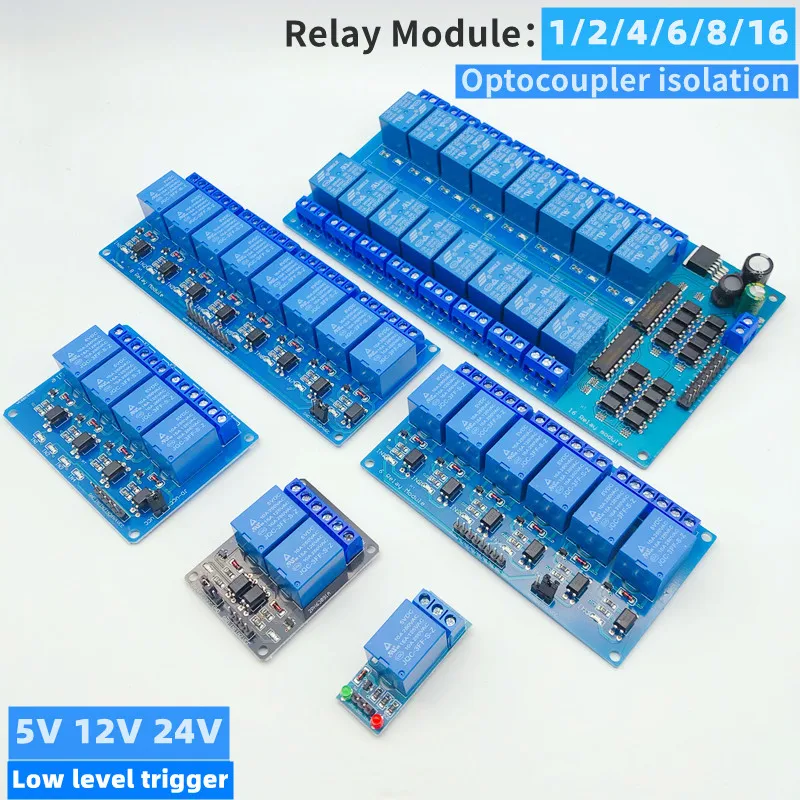

Релейный модуль с оптическим соединителем-5 В 1248 канала. Релейный выход 1248 канальный релейный модуль для Arduino
Описание товара:

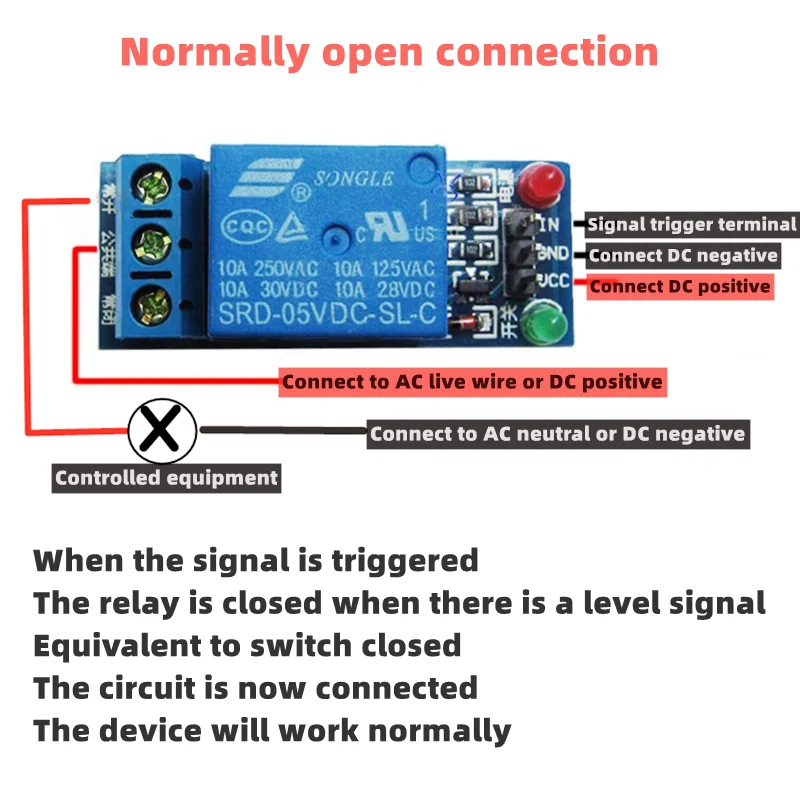

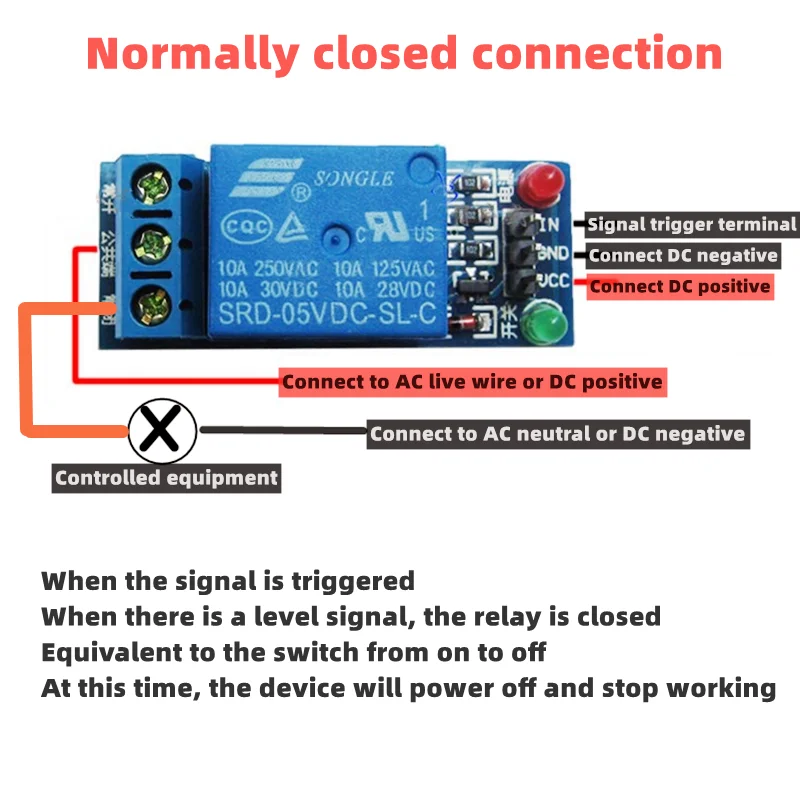

Односторонний релейный модуль
Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Ток триггера: 5 мА
Рабочее напряжение: 5 В
Размер модуля: 50x26x18,5 мм (Д х Ш х В)
Четыре отверстия болт крепления диаметром 3,1 мм
DC +: положительный источник питания (VCC)
CC -: отрицательный источник питания (GND)
Вход: реле низкого уровня управления

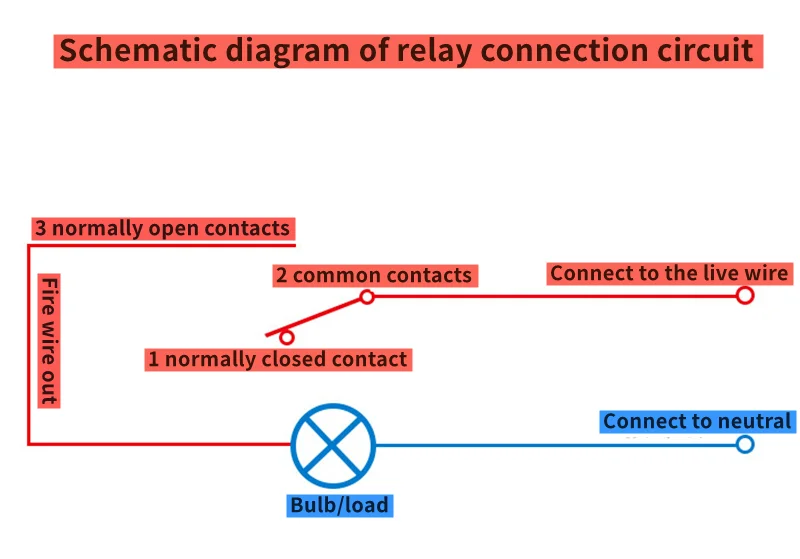

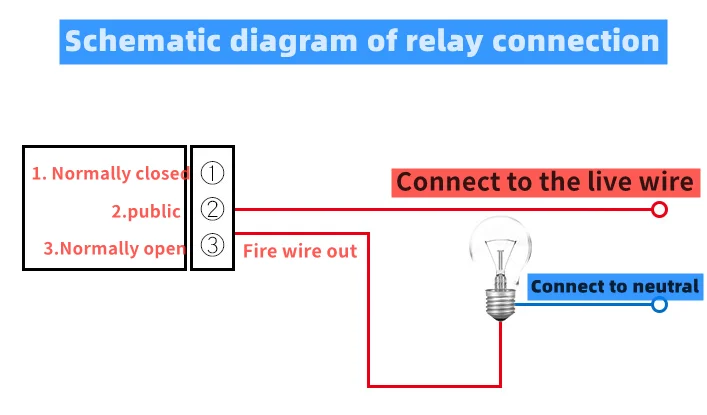

НЕТ: нормально открытый релейный интерфейс
COM: Универсальное интерфейсное реле
NC: нормально закрытый релейный интерфейс

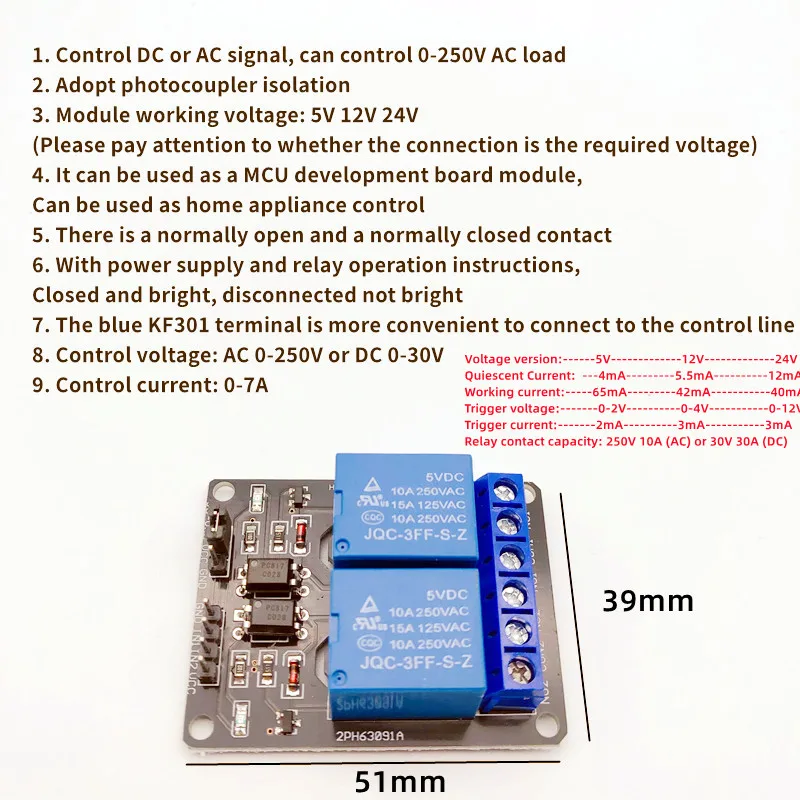

Релейный модуль 2 канала
1 Размер: 50,5 мм (Д) * 38,5 мм (Ш) * 18,5 дюйма (В)
2 вес. 31 г
3. Цвет печатной платы: черный
Четыре панели имеют четыре винтовых отверстия в течение четырех недель. Диаметр отверстия 3,1 мм, который является просты в установке и Фикс
5 SPDT высокое качество серийные музыкальные реле. 1 общий терминал, 1 нормально открытый терминал и 1 нормально закрытый терминал
6 оптопары изоляции, хорошее анти-помех
7. Низкая тяга, высокая высвобождение. Индикатор состояния питания, индикатор состояния выключен
8. VCC, JD системы питания _ источник питания для VCC реле. Вы можете носить свитера
Электрические параметры:
Напряжение источника питания: 5VDC, 12VDC
Ток: более 100 мА
Нагрузка: 250 В переменного тока 10A или 30 В постоянного тока 10A
Проводка:
VCC: система положительной мощности
GND: отрицательный источник питания системы
In1-in2: порт управления реле

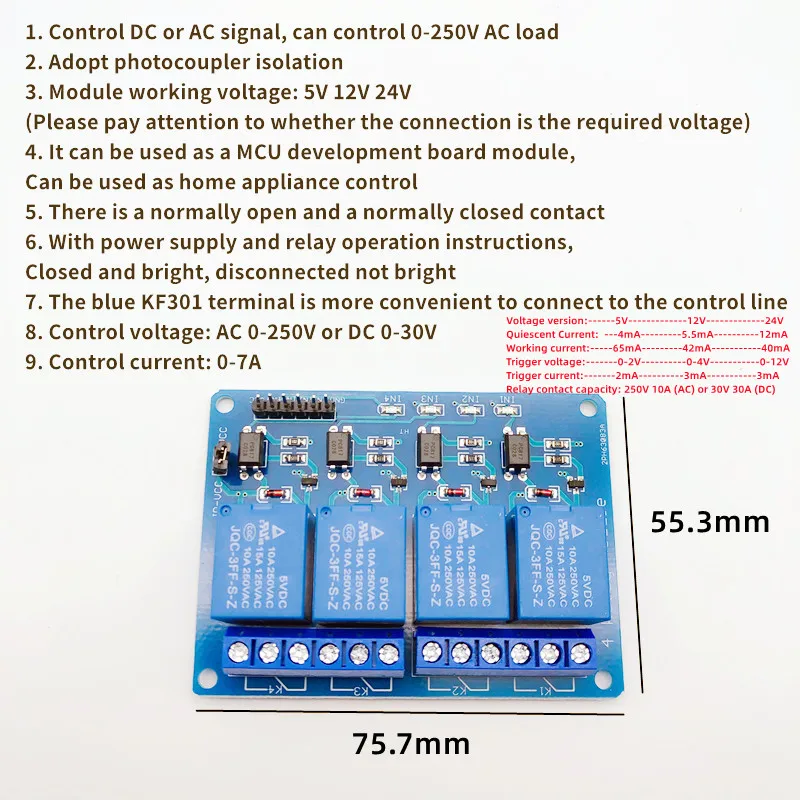

4-канальный модуль релейного выхода, релейный выход свяжитесь 250A 10A. Вход в 1, in2, in3, in4, эффективная низкая сигнальная линия. SCR, GND вход питания, может реле другого источника питания реле входного питания jd-scr.

Назначение:
1. Поддержка всех MCU управления. 2, промышленный сектор; 3, PLC контроль; 4, умный дом контроль

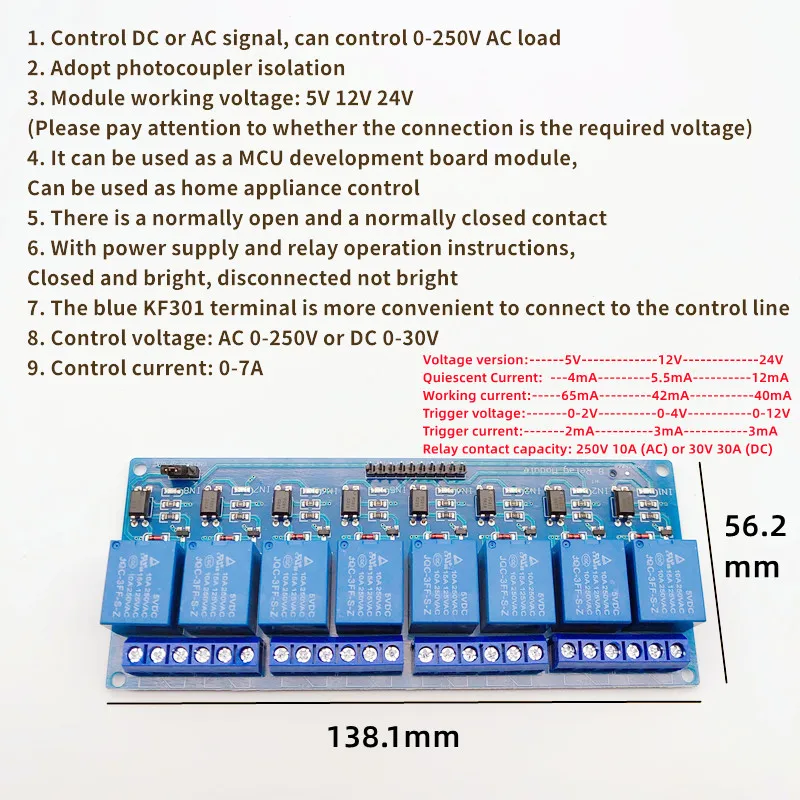

От 8-ми канальный релейный модуль
Характеристика
Используйте реле высокого тока, AC250V 10a, dc30v 10A
Независимый контакт, безопасная и надежная проводка
Стандартный интерфейс, может быть расширен на различные платы разработки
С крепежным винтовым отверстием, легко установить
Подходит для различных платформ, таких как 51 / AVR / arm

Описание модуля:
1. Модуль соответствует международным стандартам безопасности, области управления зарядкой и резервуар для изоляции зоны;
2. Двухсторонняя FR-4 конструкция печатной платы, высококлассный процесс производства чипов;
3. Использование подлинного серийного музыкального реле управления;
4. В соответствии с инструкцией реле, он не будет светильник, когда он разбирается и отключен;
5. Есть Низкий сигнал на входном конце сигнала, который обычно проводится от общего терминала;
6. Реле может управлять различным оборудованием и нагрузкой;
7. 8 и 8 нормально открытых и нормально закрытых контактов;
8. Удобно для kf301 blue terminal для управления линией.
9. Размер модуля: 138 м * 56 мм * 18,5 мм (длина * ширина * высота) Вес: 120 г
10, с 4 крепежных отверстия для болтов, отверстия 3,1 мм интервал: 131 мм * 49,5 мм
11, прошел 100% функциональный тест и тест стабильности
Два интерфейса:
1. VCC: 5 В блок питания положительное соединение
2. GND: 5 в источник питания с отрицательным полюсом
3. in1-in8: триггер, эффективный на низком уровне
Релейный выход: 12 проводной интерфейс, который может быть непосредственно подключен ко всем трекам, гуманизирован
1, No1-No8: релейный интерфейс обычно открыт, а переднее Вакуумное реле короткое замыкание с com
2. Общий релейный интерфейс com1-com8
3. Nc1-nc8: интерфейсное реле нормально закрытого реле короткое замыкание с com вскоре после того, как оно пусто
VCC система питания. JD-VCC реле питания. Короткий JD-VCC и VCC

Описание модуля:
1. Этот модуль соответствует международным стандартам безопасности, и между областью управления и областью нагрузки есть изоляционные отверстия;
2. Принимает двухсторонний FR-4 дизайн печатной платы и высококлассную технологию производства чипов;
3. Используйте подлинное реле управления;
4. С индикатором действия реле, он яркий, когда включен, но не включен, когда выключен;
5. Низкий входной сигнал

Интерфейс модуля:
1. VCC: подключите положительный Полюс источника питания 12 В
2. GND: подключение к отрицательному полюсу источника питания 12 В
3. IN1-IN8: триггер сигнала, низкий уровень эффективности

Релейный выход терминала: есть 12-интерфейс провода, все интерфейсы может быть напрямую подключены к без содержания свинца и что удобно для пользователей, чтобы использовать
1. NO1--NO8: реле, как правило, открытый интерфейс, реле приостановлено до закрытия, и ограничено до COM после закрытия
2. COM1--COM8 реле общего интерфейса
3. NC1--NC8: реле обычно закрыто, реле короткое подключено к COM до его закрытия, и оно приостановлено после его закрытия

Использование реле высокого тока, AC250V 10A DC30V 10A
Независимая проводка контактной части, безопасная и надежная
Стандартный интерфейс, может быть расширен на различных платах разработки
С крепежными винтовыми отверстиями для легкой установки
Подходит для различных платформ, таких как 51/AVR/ARM

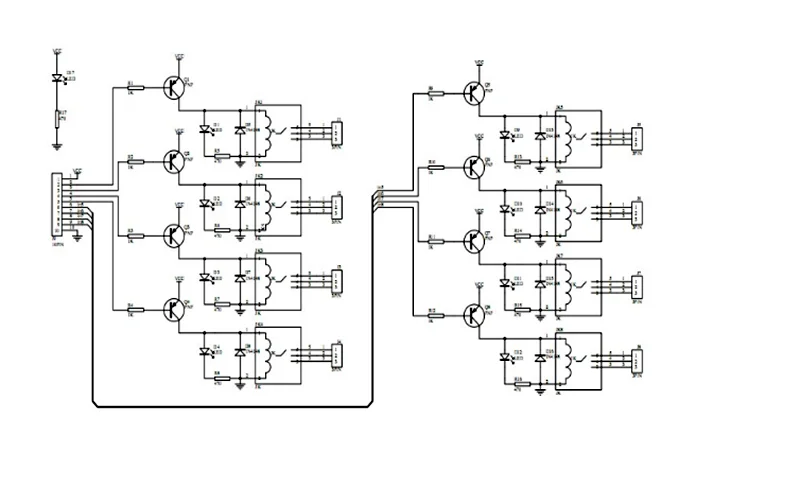

Схема может быть предоставлена (см. Описание ниже) схема PCB не предоставлена

Использование:

1. Поддерживает все управление одним чипом.

2. Промышленное поле;

3. Управление ПЛК;

4. Умное домашнее управление;
