Введение модуля

CH378-это чип управления файлами, который используется для системы MCU, для быстрого чтения и записи файлов с u-диском или sd-картой.

CH378 поддерживает режим устройства USB s и режим хоста USB, и имеет встроенную базовую прошивку протокола связи USB, встроенную прошивку специального протокола связи для обработки устройств массового хранения, встроенная прошивка интерфейса связи sd-карты, встроенная прошивка FAT16, FAT32 и FAT12 управления файловой системой. Поддержка общих устройств хранения данных USB (Включая u-диск/USB жесткий диск/USB флэш-диск/USB кардридер) И sd-карта (включая стандартную емкость sd-карты и HC-SD карты большой емкости, а также Протокол, совместимый с MMC и tf-картой).

CH378 поддерживает три виды интерфейсов связи: 8-битный параллельный порт, SPI интерфейс или асинхронный последовательный порт. Контроллер, такой как микрокомпьютер с одним чипом/DSP/MCU/MPU, может управлять чипом CH378 через любой из вышеуказанных интерфейсов связи, доступ к файлам на u-диске или sd-карте или общение с компьютером.

Характеристики модуля

● Поддерживает полную скорость 12 Мбит/с и высокоскоростную usb-связь 480 Мбит/с.

● Предоставляет интерфейс SPI host до 50 МГц, поддерживает sd-карту, MMC и tf-карту, совместимые с протоколом и т. д.

● Встроенная прошивка для работы с устройствами массового хранения, специальный протокол связи, поддерживает только Протокол транспортировки и SCSI, UFI, RBC или эквивалентный командный набор usb-накопителей (включая usb-накопитель/жесткий диск USB/Флеш-накопитель USB/устройство для чтения карт USB).

● Встроенная прошивка управления файловой системой FAT16, FAT32 и FAT12, поддерживает до 32 Гб U диск и емкость sd-карты.

● Обеспечение функций управления файлами: открытие, создание или удаление файлов, перечисление и Поиск файлов, создание подкаталогов, поддержка длинных названий файлов.

● Функция чтения и записи файлов: Возьмите байт как минимальное устройство или сектор, как устройство для чтения и записи файлов в многоуровневой подкаталоге.

● Предоставление функций управления диском: Инициализация диска, физическая емкость запроса, оставшееся пространство запроса, чтение и запись в физическом секторе.

● Обеспечивает автоматическую демонстрационную функцию чипа, создание демонстрационных файлов, чтение и запись.

● Обеспечивают высокоскоростную 8-битный пассивный параллельный интерфейс, поддерживая параллельный шины данных подключен к SCM.

● Обеспечивает интерфейс SPI устройства со скоростью до 30 МГц, поддерживая последовательную шину SPI, подключенную к SCM.

● Обеспечивает асинхронный последовательный порт до скорости 10 Мбит/с, поддерживает подключение к последовательному порту SCM, поддерживает динамическую регулировку скорости передачи данных.

● Встроенный объем оперативной памяти 20K, может использоваться в качестве буфера чтения и записи файлов, также может использоваться в качестве обычной оперативной памяти, что значительно снижает требования к внешним системным ресурсам.

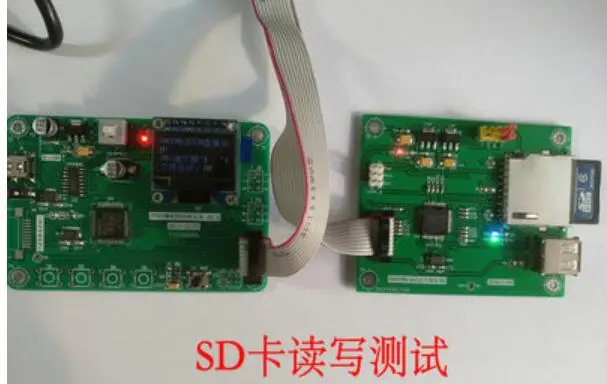

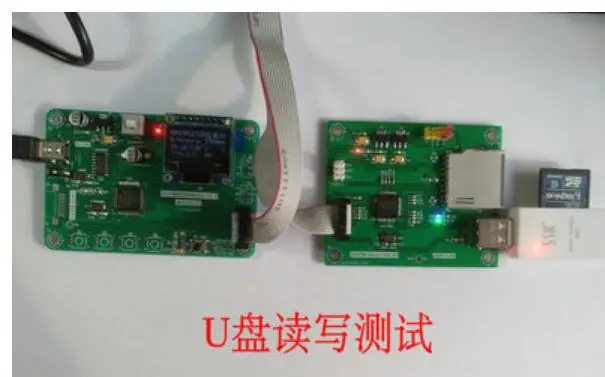

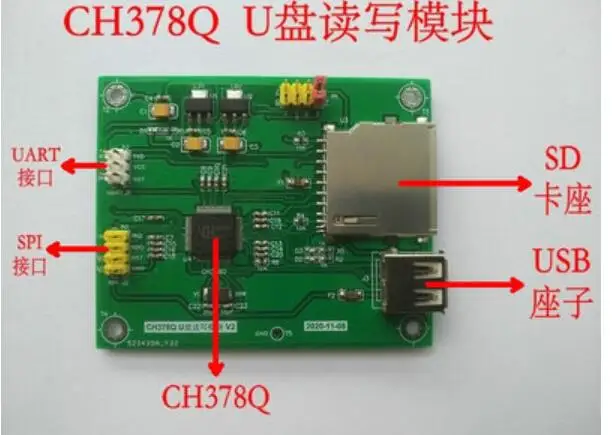

CH378Q используется в этом модуле-это посылка LQFP64 pin.
