RealQvol 4 2 дюйма NFC-Powered e-Paper оценочный набор беспроводное питание и передача данных -

Характеристики

Описание продукта:

4,2 дюймовый пассивный NFC-Powered e-Paper оценочный комплект, без батареи, беспроводное питание и передача данных NFC электронная бумага Eval Kit 4,2"

4,2 "NFC-Powered E-Paper оценочный комплект
Поставляется с электронной бумагой с питанием от NFC, NFC считывателем, картой Micro SD и основными аксессуарами
Готов к использованию

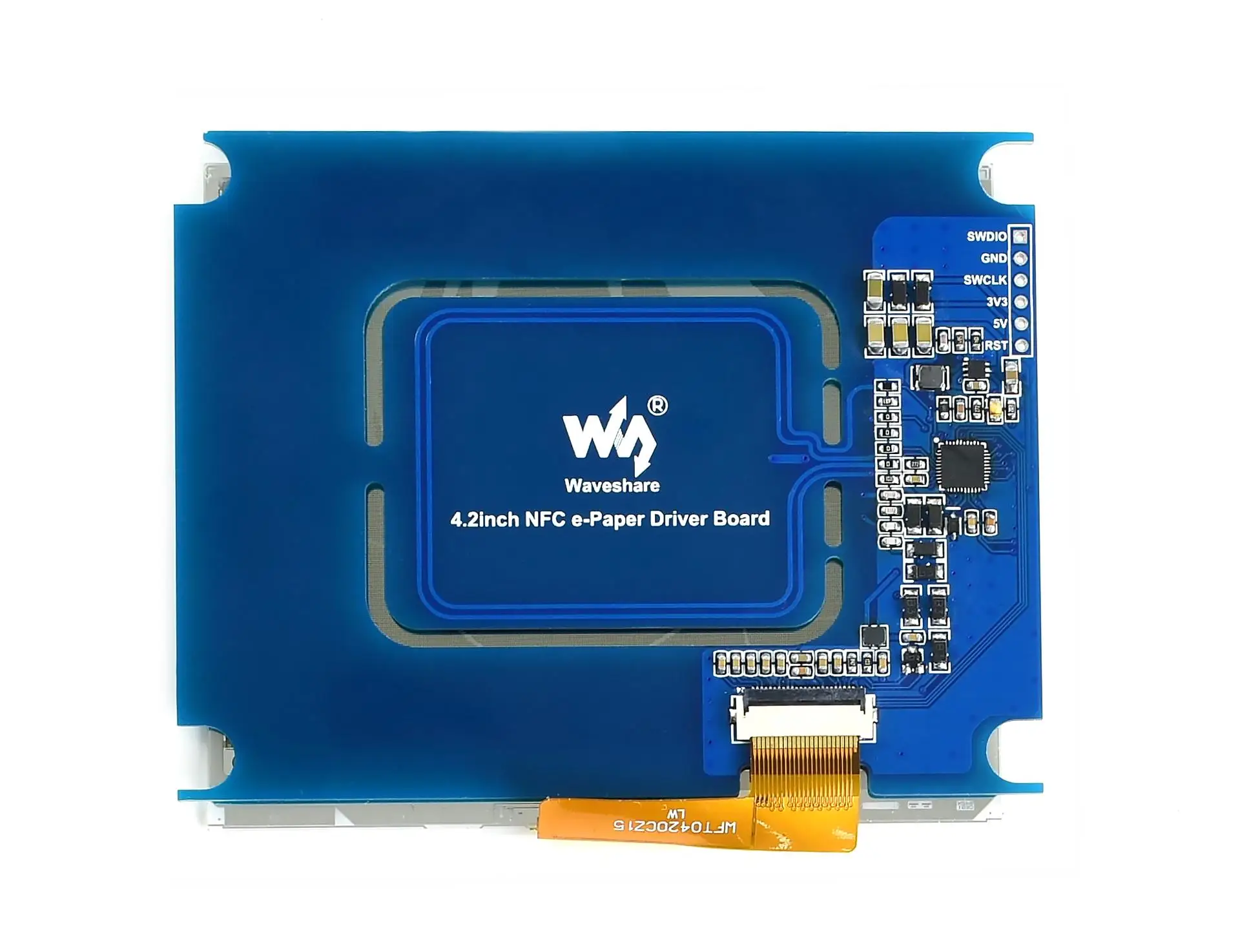

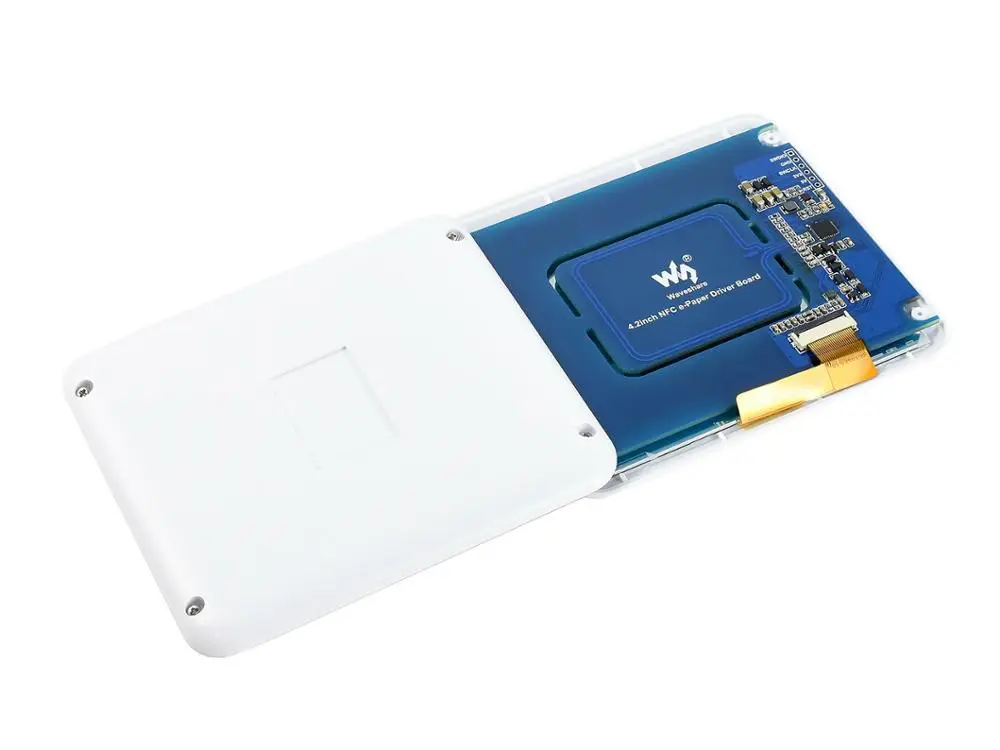

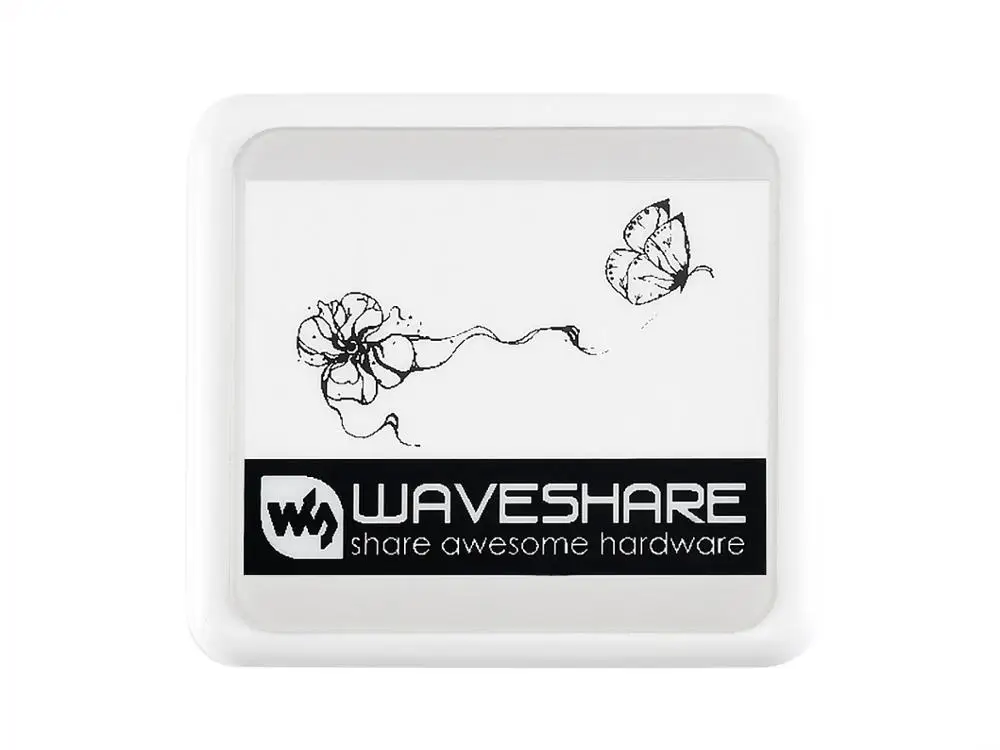

4,2 "электронная бумага с питанием от NFC

Принимает новую пассивную технологию NFC
Батарея не требуется, больше никаких проблем с временем работы батареи

Беспроводной освежающий дисплей с питанием от NFC

Пассивное решение NFC, батарея не требуется, нет грязной проводки, стабильная работа

Как это работает

Чтобы обновить содержимое дисплея,
Используйте смартфон с функцией NFC или NFC считыватель,
Близко к электронной бумаге для беспроводного питания и передачи данных

NFC введение доски

ST25R3911B NFC чип, STM32F103R контроллер,
Oled-дисплей, пользовательские кнопки и обычные используемые интерфейсы

1. STM32F103RBT6

   • Ядро:РУКА® 32-бит Cortex™-M3
   • Рабочая частота:72 МГц
   • Рабочее напряжение:2,0-3,6 В
   • Комплект поставки:LQFP64
   • Память:128 КБ флэш-памяти, 20 КБ SRAM
   • Интерфейсы связи:2 x SPI, 3 x USART, 2 x igc, 1 x CAN, 1 x USB
   • Конвертеры AD & DA:2 x AD (12 бит, 16 каналов)
2. ST25R3911B:NFC чип, он же AS3911B
3. 23LC1024:SRAM, 1 Мбит/с
4. CP2102:Конвертер USB в UART, для отладки
5. SPX3819:3,3 V регулятор напряжения

6. 1,3 "OLED:Синий дисплей, 128 × 64 пикселей, драйвер SH1106
7. 4x кнопки пользователя:
8. 2x пользователя показателей
9. MCU неиспользованный шпильки
10. USB UART порт
11. ; Слот для карт памяти Micro SD
12. SWD программирования интерфейса
13. NFC индукционная катушка
14. UART pin конфигурации
    RXD: подключен к RXD2 по умолчанию, изменяется к RXD1 через резистор 0Ω
    TXD: подключен к TXD2 по умолчанию, изменяется к TXD1 через резистор 0Ω

Освежающий пример

Обновляется на смартфоне, поставляется с приложением Android, так же легко, как и при помощи кредитной карты

Обновленная плата ST25R3911B NFC входит в комплект

Примеры применения

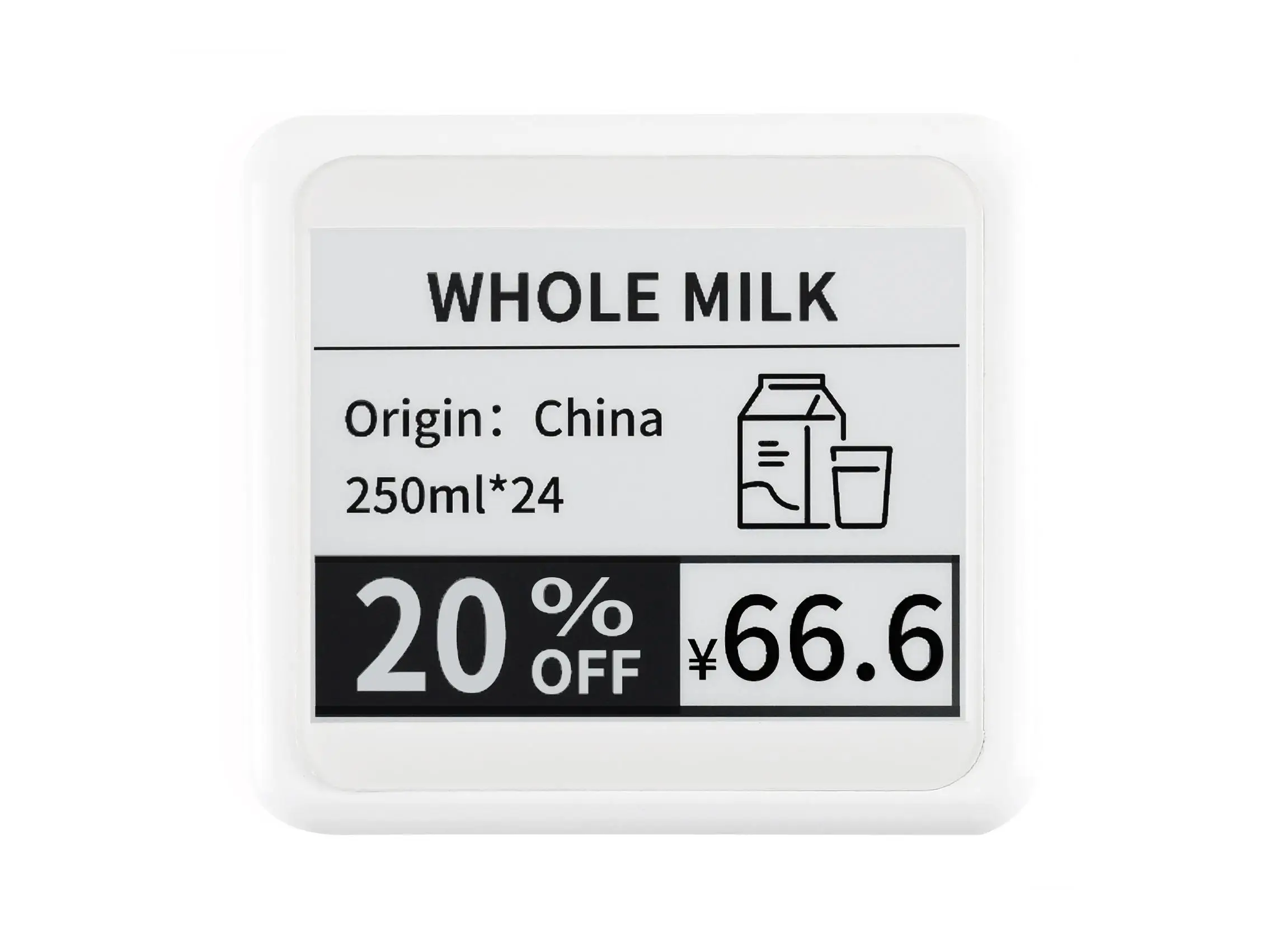

Подходит для ценников, ценников актива/оборудования, этикеток полки, именных ярлыков конференции...

Технические характеристики

Блок питания	Беспроводной	Серая шкала	2
Цвета дисплея	Черный/белый	Обновляемому времени	4s (время передачи данных не включено)
Зерностость	0,212 × 0,212	Размер дисплея	84,8 мм × 63,6 мм
Разрешение	400 × 300	План измерения	105,1 мм × 94,1 мм
Угол обзора	> 170 °

Габаритные размеры Ресурсы и услуги Вики:Www.waveshare.com/wiki/4.2inch_NFC-Powered_e-Paper Содержимое упаковки Вес упаковки: 0,222 кг

1. 4,2 дюймов электронная бумага с NFC x1
2. ST25R3911B NFC доска x1
3. Карта Micro SD 16GB x1
4. Считыватель карт Micro SD x1
5. USB-A-Кабель Micro-B x1

---
