Характеристики
Лилиго®TTGO Т-образной балки V1.1 ESP32 433/868/915/923 МГц Wi-Fi Беспроводной Bluetooth модуль GPS NEO-6M SMA LORA 32 18650 Батарея держатель с SoftRF

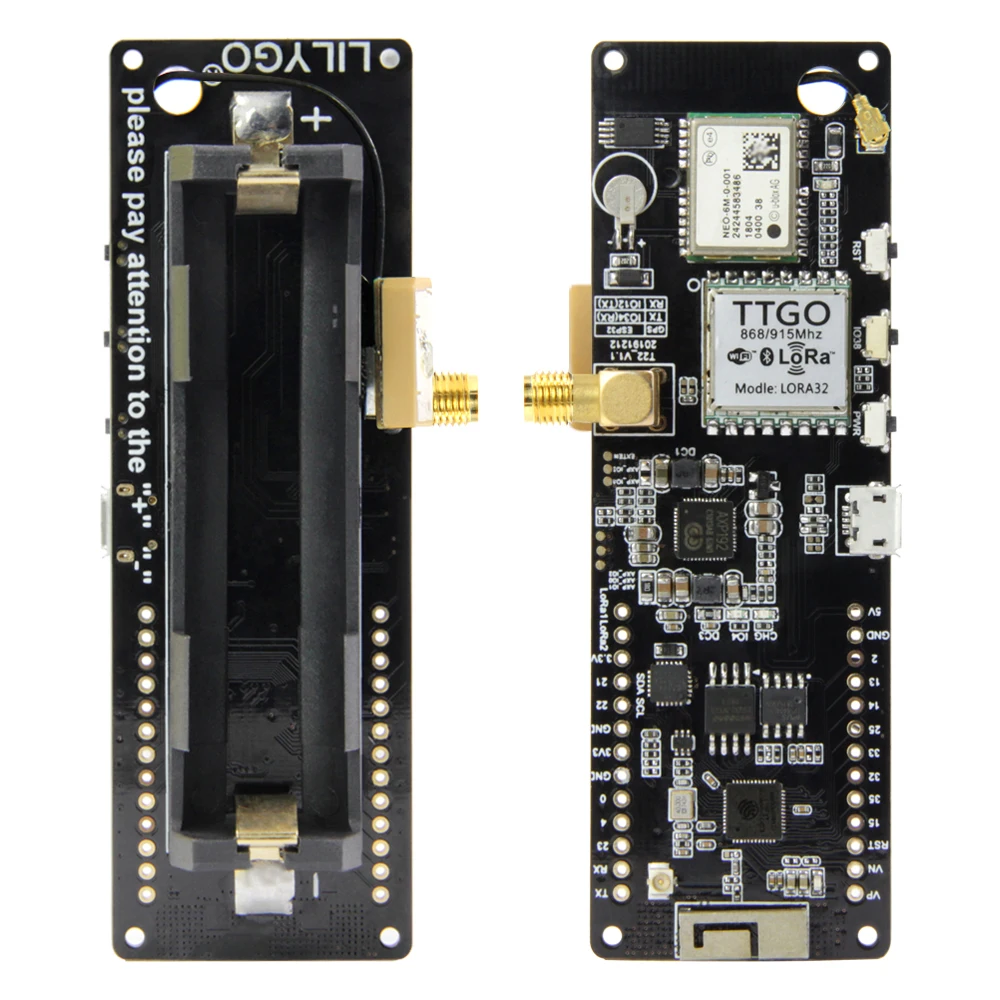

Демонстрация продукта
С OLED(Нажмите на изображение, чтобы перейти по ссылке OLED для покупки.)
Особенности продукта
ESP32Самая последняя версия ESP32: REV1WI-FIBluetooth8 Мб PSRAMВспышка 4 Мб3D антенна ЛораОписание товараРабочее напряжение: 1,8 ~ 3,7 vДопустимый ток: 10 ~ 14 мАТок передачи: 120 мА @ + 20 дБм90mA @ + 17dBm29mA @ + 13dBmРабочая частота: 433/470 МГц (версия 433HMz) /868 м/915 м (версия 868 МГц)Мощность передачи: + 20dBmЧувствительность приема:-139dBm @ LoRa & 62,5 Khz & SF = 12 и 146bps-136dBm @ LoRa & 125Khz & SF = 12 и 293bps-118dBm @ LoRa & 125Khz & SF = 6 & 9380bps-123dBm @ FSK & 5 кГц и 1,2 кбит/сОшибка частоты: +/-15 кГцПространство FIFO: 64 байтСкорость передачи данных: 1,2 K ~ 300Kbps @ FSK0,018 K ~ 37,5 кбит/с @ LoRaРежим модуляции: FSK,GFSK,MSK,GMSK,LoRa TM,OOKФорма интерфейса: SPIТок сна: 0.2uA @ Sleep1.5uA @ IDLEТемпературный баллон operatingeng:-40 ℃- + 85 ℃Цифровая функция RSSIАвтоматическая коррекция частотыАвтоматическое управление коэффициентом усиленияДатчик низкого напряжения и температурыБыстрое Пробуждение и частоту прыжковВысоконастраиваемый обработчик пакетов данных GPSGPS модули NEO-6M, 3V-5V источника питания универсальныйПредназначенный модуль с керамической антенной, сигнал суперСохраните параметры конфигурации данных EEPROM внизС Аккумулятором Резервного копирования данныхЕсть светодиодный индикатор сигналаСкорость передачи данных по умолчанию: 9600 МощностьTP5400Управление батареей 1AСветодиодный индикатор: Есть 4 светодиодный индикатор, показывающий состояние батареи в режиме реального времени.USBCP2104-GMRПрошивка для предварительной вспышки-SoftRF V4.0Содержание обновления продукта
1. Pin GPIO34 pin заменен на GPIO352. Замена зарядного IC (TP5400) с управлением питанием AXP1923.GPS TX, RX pin Замена4. Включение и удаление, замена на кнопку, чтобы открыть5. Уменьшенный Ток сна6. Замена батареи GPS7. Добавить обратный модуль защиты батареиДополнительная информация:
//github.com/lyusupov/SoftRF/wiki/Prime-Edition-MkII
//github.com/LilyGO/SoftRF
Размер на картинке
Схема штифта
Детали продукта
Список доставки
Версия 433 МГц1 X TTGO t-луч ESP321X433 МГцАнтенна2 X Pin
Версия 868 МГц версия 868МГЦ1 X TTGO t-луч ESP321 XАнтенна 868 МГц2 X Pin
Версия 923 МГц1 X TTGO t-луч ESP321 X Антенна 923 МГц2 X Pin
Версия 915 МГц1 X TTGO t-луч ESP32Антенна 915 МГц/923 МГц-1 шт.2 X Pin
Версия керамической антенны GPS1 XКерамическая антенна GPS
