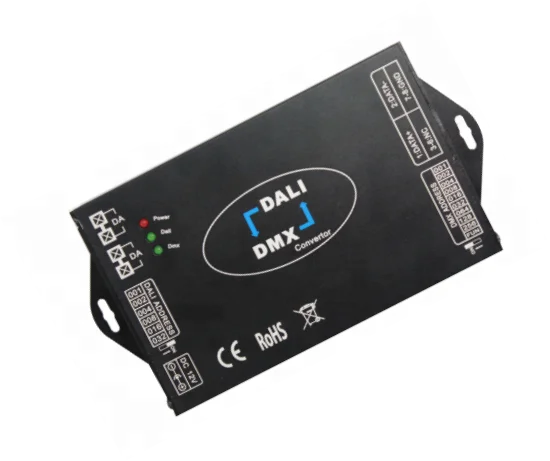

Преобразователь сигналов DL113 DMX в дали и 64 max Адрес DALI стандартный IEC62386 DMX-512 -

Характеристики

Двухсторонний преобразователь сигнала DL113 DMX-515 в DALI, DALI в DMX512

DALI (интерфейс цифрового адресного освещения)-это международный стандарт, популярная шина Протокола управления освещением, которая принимает манчестерские коды цифровой передачи с цельным и группированным затемнением, для решения проблемы затемнения, запрашивайте лампы и фонари, а также другие мощные функции затемнения. По сравнению с аналоговым затемнением 0-10 В, более точное затемнение, адресное, стабильное, управление фокусировкой, простота установки и так далее.

DMX512 сначала от USITT (американская технологическая ассоциация театра) разрабатывает и становится от консоли со стандартным способом управления цифровым интерфейсом. Он имеет простые, надежные, гибкие функции. Продукт может обеспечить преобразование между стандартным сигналом затемнения IEC62386 DALI и широко используемым стандартным сигналом DMX-512, реализовать управление модулем DMX от DALI master, а также реализовать управление устройствами DALI с помощью DMX master, реализовать 2 вида протокола бесшовного перехода.

Особенности

① Поддержка преобразования сигнала DMX512 в DALI / DALI в DMX512; ② поддержка DIP-переключателя при выборе начального адреса DMX; ③ поддержка DIP-переключателя при выборе количества каналов DALI; ④ поддержка Максимум 64 сигналов DALI; ⑤ поддержка группового управления и управления сценой устройства DALI, Функция эффективна в режиме сигнала DALI-DMX.

Технические параметры

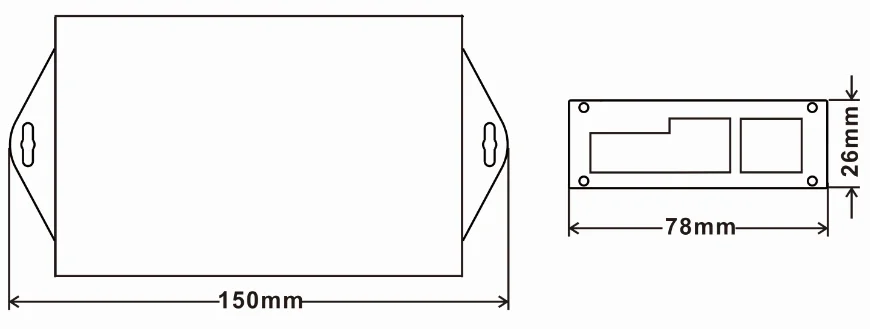

1 Рабочая температура: -20-60 ℃ 2 Напряжение питания: DC12V-48V 3 Входной сигнал: DALI/DMX512 4 выходной сигнал: DMX512/DALI 5 статическая Потребляемая мощность: <1 Вт 6 Режим подключения: 4-контактный зеленый разъем для сигнала DALI, интерфейс RJ45 для сигнала DMX. 7 Внешние размеры: д150 мм * ш78 мм * в26 мм 8 Размеры упаковки: д180*ш108*в55 мм 9 Вес нетто: 209 г 10 Вес брутто: 277 г

Спецификация интерфейса

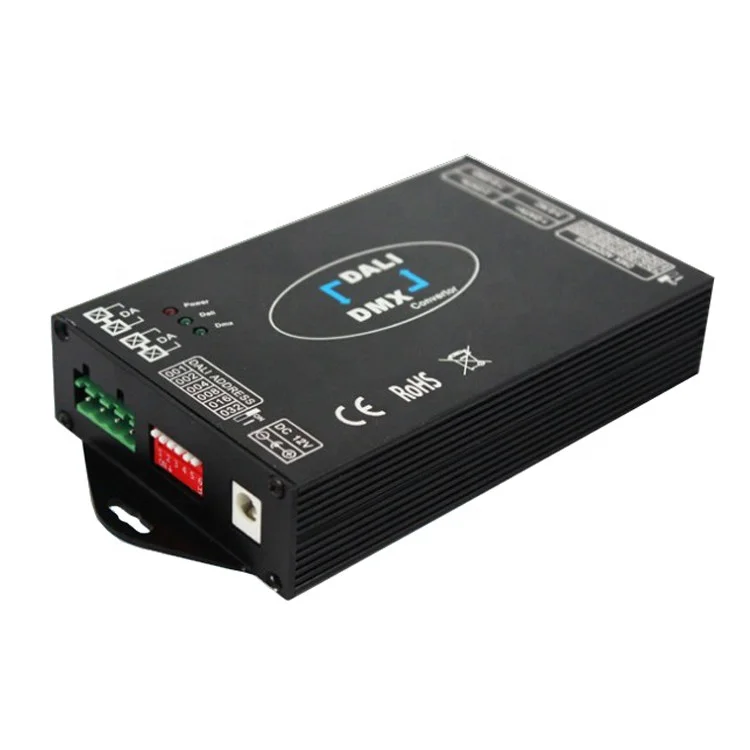

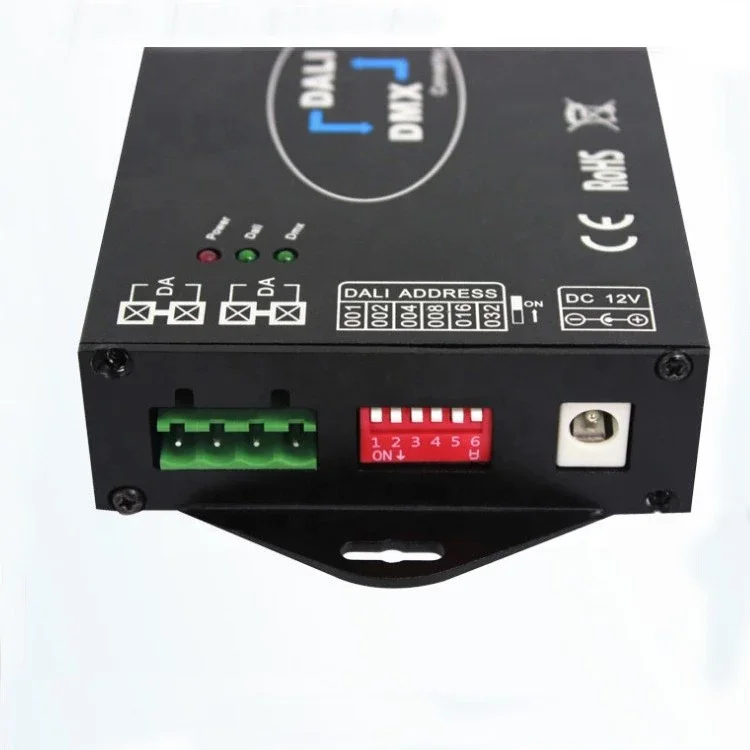

Интерфейс питания: DC12-48V интерфейс DALI: Подключите шину DALI, без положительной и отрицательной разницы

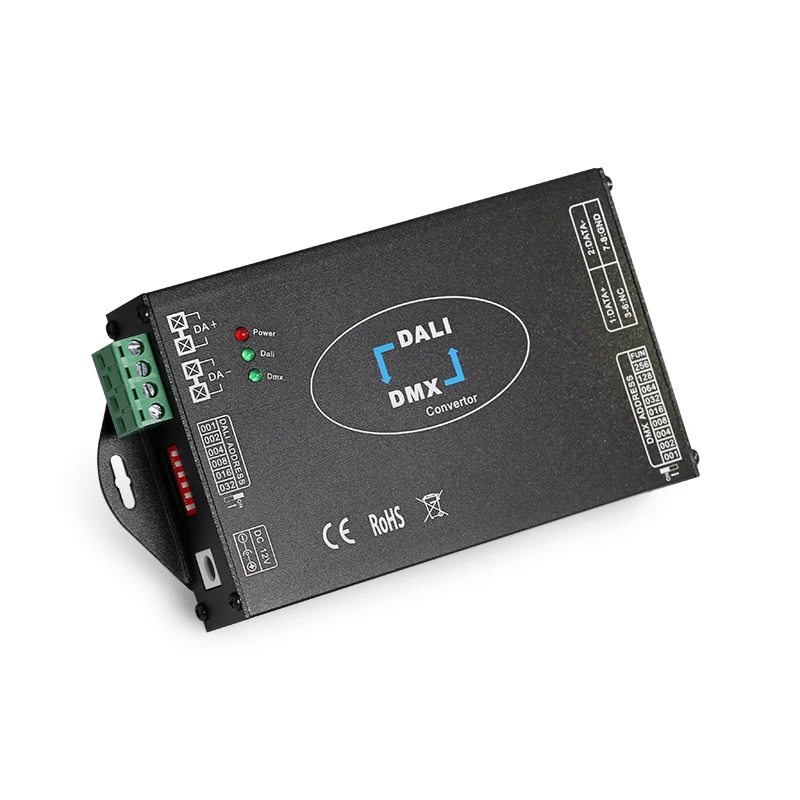

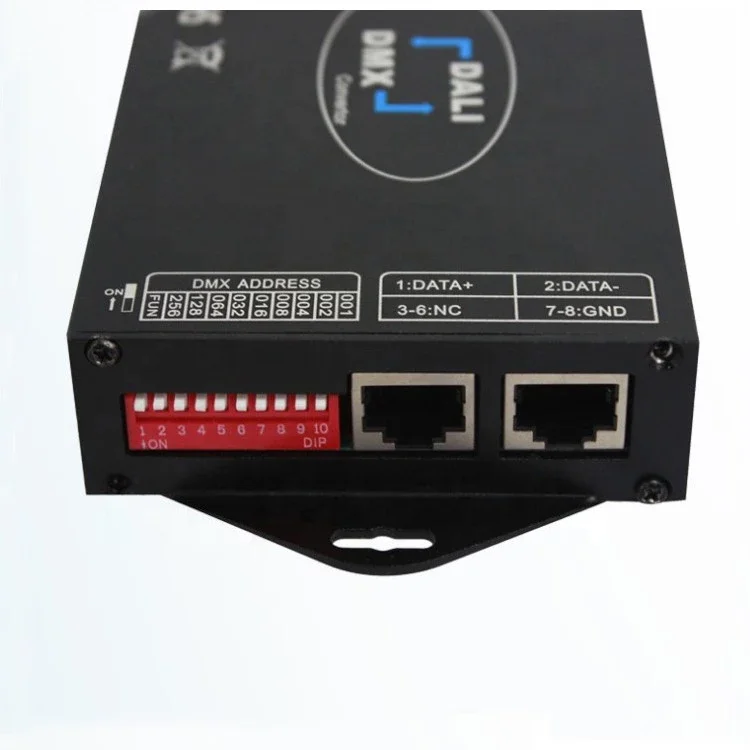

Интерфейс DMX: интерфейс RJ45, дифференцирует положительную и отрицательную разницу.

Спецификация светового Индикатора

Питание: индикатор питания, длисветильник от имени контроллера, правильный доступ к полярности источника питания, работает нормально; Выключено от имени заднего хода, или контроллер не работает должным образом. DALI: индикатор DALI, мерцание от имени преобразуемых данных, долгосветильник освещение без преобразования данных, без доступа сигнала DALI. DMX: Световой индикатор DMX, мерцание от имени преобразуемых данных, дальний свет без преобразования данных.

Спецификация DIP-переключателя

Адрес DALI: 6 переключателей циферблата, используемых для настройки выхода канала DALI. Например, если вы установите все коды выключения, он может реализовать управление адресом A0 DALI. Если вы установите 001 на ON, а остальные Коды набора настроены на OFF, это может обеспечить управление адресами DALI A0 и A1. Для управления 64 каналами оборудования DALI шесть DIP-переключателей установлены в положение ON, A0 - A63 для достижения в общей сложности 64 адресов Управления DALI. (Примечание 1) адрес DMX: 10 переключателей циферблата, 10-Нижний адрес и т. д. Fun: FUN используется для переключения режима преобразования, OFF-DALI на DMX512, ON-DMX512-DALI. 001-256 код набора, используемый для установки начального адреса сигнала DMX. Минимальный начальный адрес DMX-1. Например: когда DIP-переключатель выключен, начальный адрес DMX равняется 1; Когда DIP-переключатель установлен в ON, а другой-выключен, стартовый адрес DMX 1 + 1, то есть 2; Когда все DIP переключаются, когда установлено значение ON, начальный адрес составляет 511 + 1, то есть 512. (Примечание 2) Примечание 1: устройства DALI адрес от A0 до A63, в общей сложности 64 адреса устройства; Примечание 2: адрес канала DMX составляет от 1 до 512, в общей сложности адрес канала 512;

Функциональное описание

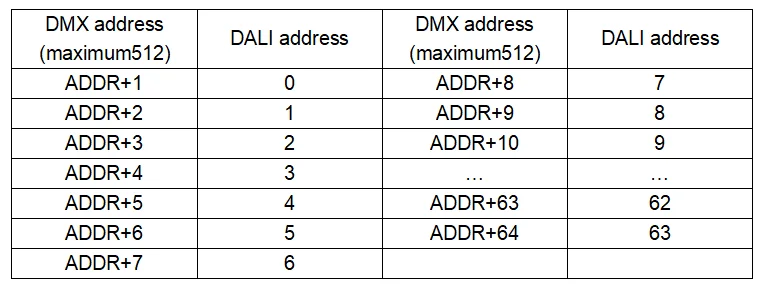

① DALI преобразует кривую затемнения сигнала DMX, преобразуя в линейное затемнение. ② DMX кривая затемнения линейная, преобразование дали кривая затемнения сигнала логарифмический способ. ③ FUN используется для переключения режима преобразования, вкл DMX512-DALI, ВЫКЛ-DALI в DMX512. ④ DIP-переключатель DALI: используется для установки количества каналов DALI, например: Установите на 30, конвертер будет управлять только 31 каналом A0-A30. ⑤ DIP-переключатель DMX: используется для выбора начального адреса сигнала DMX, который управляется сигналом DALI от начального адреса до конечного адреса (начальный адрес + выходной адрес DALI). В то же время количество управляемых каналов ограничено переключателем DALI DIP. Например: DIP-переключатель DMX установлен в ADDR = 10, DIP-переключатель DALI установлен в 30, адрес DALI A0 соответствует адресу DMX-ADDR, А A1 соответствует адресу ADDR + 1. ..... Адрес A30-ADDR + 30 (максимум 512), адрес A30-A63 больше не будет управляться. Таблица отображения адресов DMX и DALI следующая:

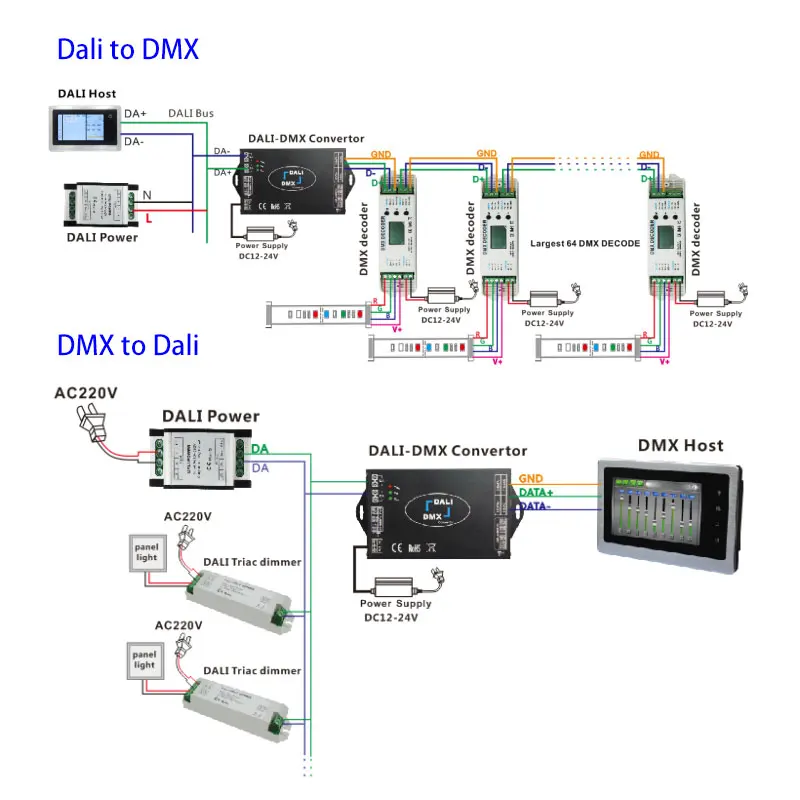

Типичное применение
