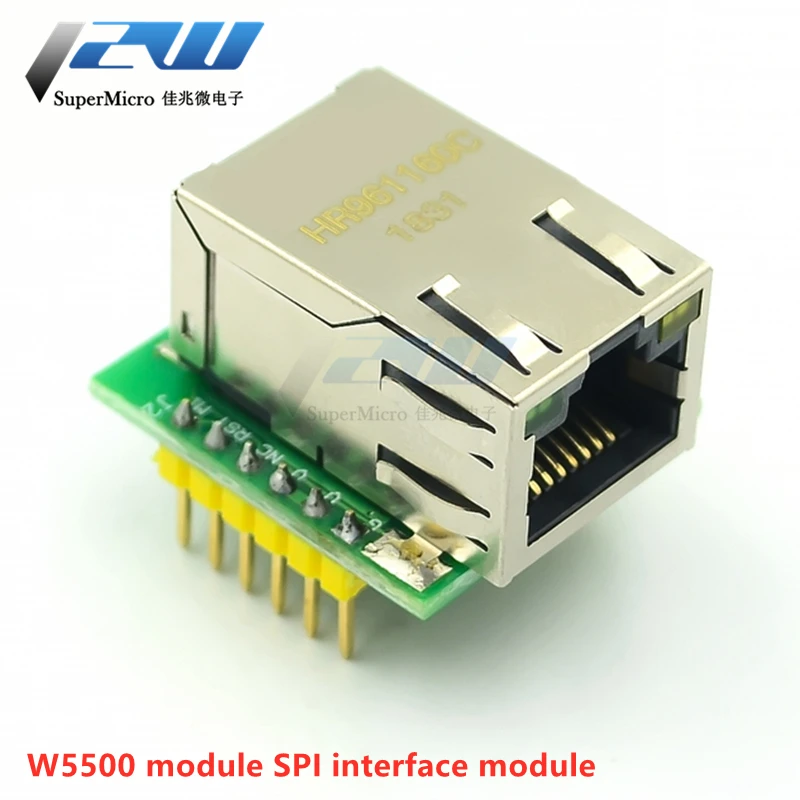

USR-ES1 W5500 MCU Ethernet сетевой модуль для Arduino TCP / IP конвертер 51 STM32 SPI интерфейс 3 В 5 в i o

Характеристики

Описание

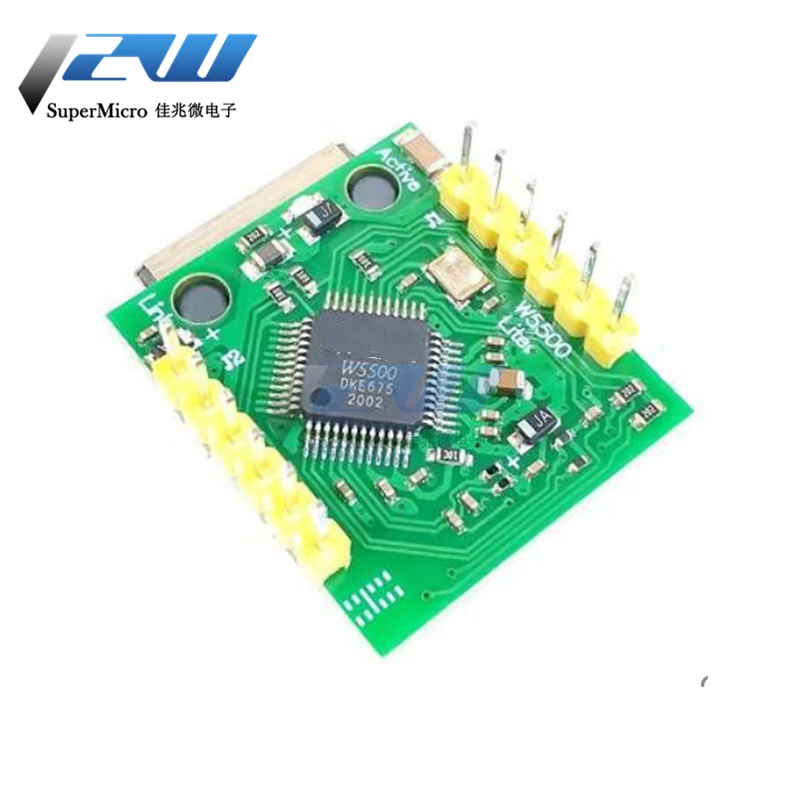

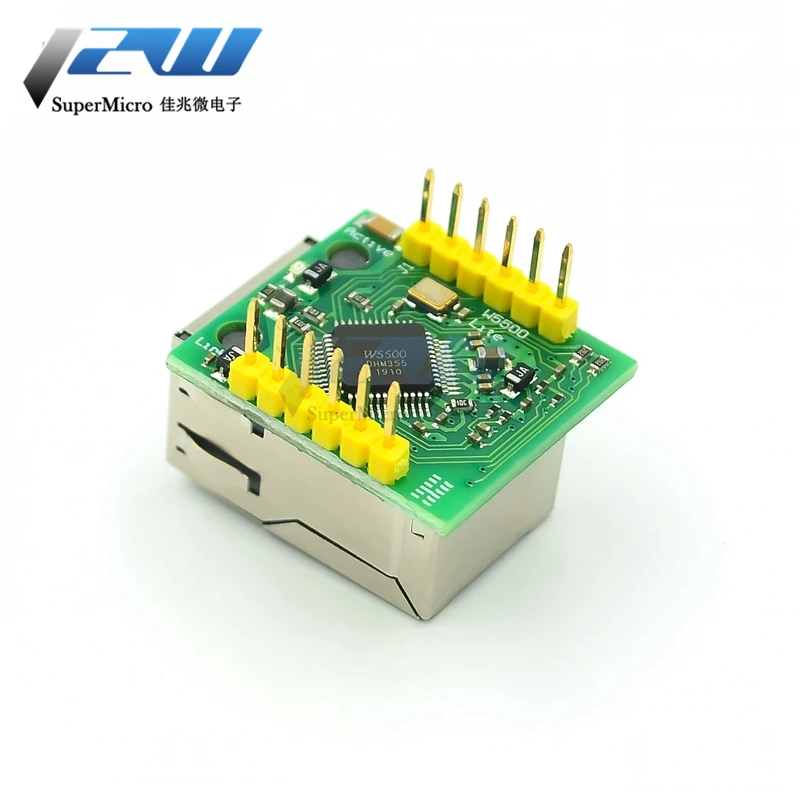

USR-ES1 встроен с чипом W5500 Wiznet и использует аппаратные схемы логических ворот для реализации транспортного слоя и сетевого слоя стека протоколов TCP/IP (например, TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE и другие протоколы), и интегрирует слой передачи данных, физический слой, И 32K байт оперативной памяти на чипе используются в качестве буферов приема и отправки данных. Сделать главный чип управления хост-компьютером нужно только выполнить обработку TCP/IP информации о слоях приложения. Это значительно снижает нагрузку на хост-компьютер для репликации данных, обработки протоколов и прерывания обработки, а также улучшает использование и надежность системы.

Во время работы пользователи могут использовать W5500 как периферийную ОЗУ MCU, что очень просто. Внешний интерфейс W5500 является универсальным высокоскоростным SPI на 80 МГц, который может быть выбран для различных платформ для расширения высокоскоростных Ethernet-решений. Светодиодный режим автоматического согласования показывает, что интерфейс SPI быстрый и стабильный.

Размер и контакты совместимы с официальным модулем Wiznet WIZ820io

Примечание: Этот модуль не является прозрачным модулем передачи SPI-to-Ethernet, он должен использоваться внешним микроконтроллером, и пользователю необходимо понять, как использовать чип W5500. Предоставьте код образца STM32.

Особенности:

Высокоскоростной SPI интерфейс 1,80 МГц 2. Встроенный аппаратный TCPIP протокол стека, пользователям почти не нужно осваивать сложные Сетевые протоколы 3. Поддержка до 8 разъемов 4. Поддержка TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE протокол 5. Интегрированный слой передачи данных и физический слой 6. Поддержка пробуждения после отключения питания 7. Поддержка высокоскоростного последовательного периферийного интерфейса (Режим SPI 0 ~ 3) 8. Внутренний 32K байт передачи и получения буфера 9. Встроенный 10BaseT/100BaseTX Ethernet физический слой (PHY) 10. Поддержка автоматического согласования (10/100 на основе полного дуплекса/полудуплекса) 11. Фрагментация IP не поддерживается 12. 3,3 V рабочее напряжение: 5V Выдерживаемое Напряжение I/O порт сигнала 13. Светодиодный дисплей состояния (полный дуплекс/полудуплекс, сетевое соединение, скорость сети, статус активности) 14. Ультра-маленькая контактная посылка, удобная для встроенных приложений 15. Приведите примеры применения C

Особенности продукта:

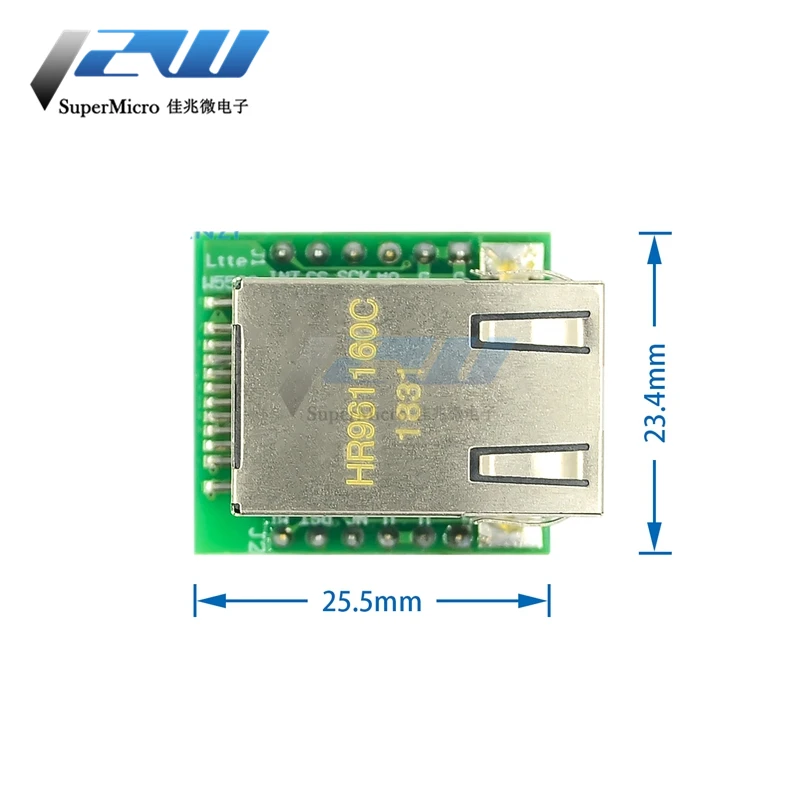

1. Источника питания режим: 3,3 V внешнего источника питания, в настоящее время должно быть больше, чем 200mA 2. Управление форма интерфейса: 3,3 V TTL уровня, SPI интерфейс; 2 * однорядные pin-код 3. Размер печатной платы (мм): 23*25 мм 4. Механические Размеры (длина * ширина * высота): 28,5*23*24 мм
