Микроконтроллер микроконтроллера скорости генератора постоянного тока 5 В/12 В с

Характеристики

Описание

Описание:

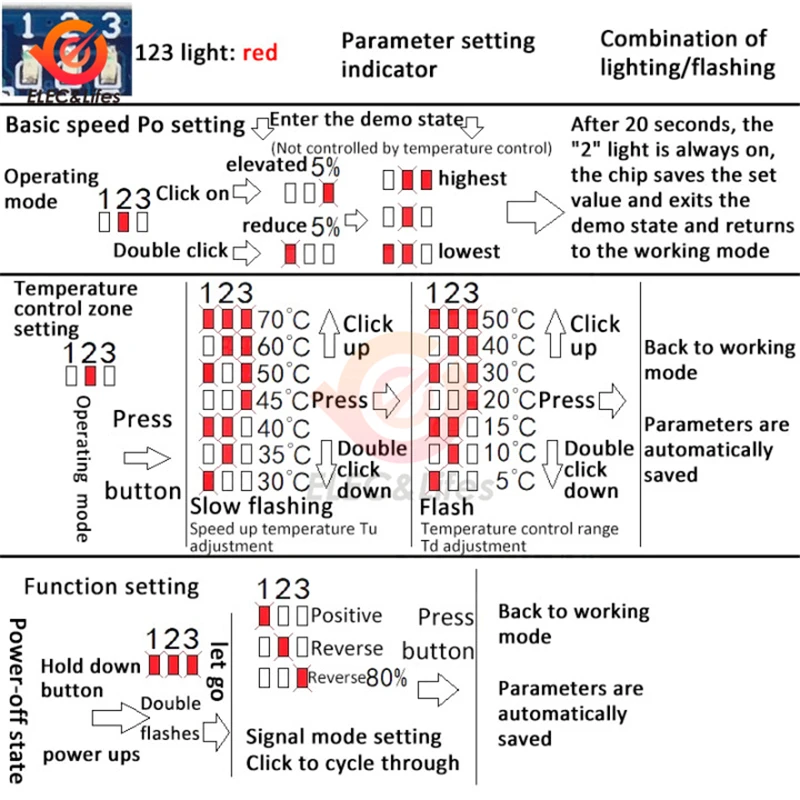

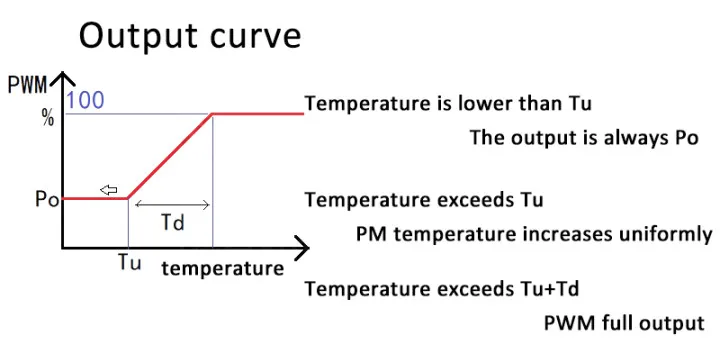

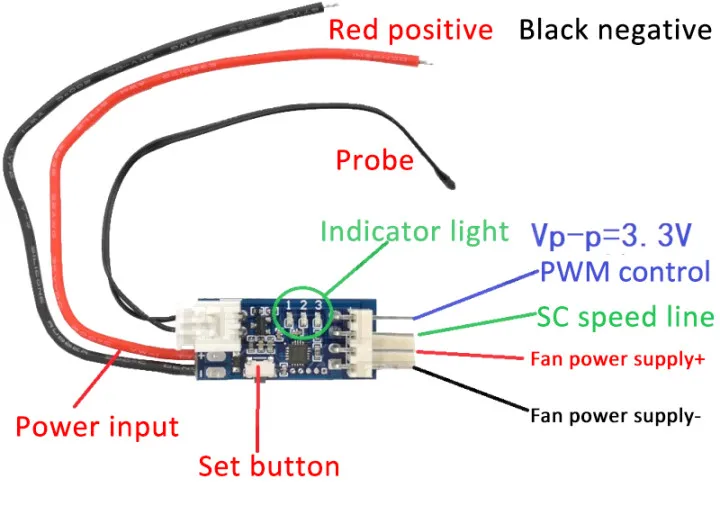

Примечание: 1. Этот контроллер может управлять только 5V или 12V стандартный диагностический вывод 4 провода PWM вентиляторы. Скорость вентилятора контролируется PWM сигналом. На фактическую скорость вентилятора влияет дизайн самого вентилятора. Не может регулировать скорость 2-3 провода обычного вентилятора, не может отключить питание вентилятора, не может полностью выключить вентилятор. 2. Обратите внимание, что напряжение источника питания должно соответствовать напряжению вентилятора. Основные параметры: Рабочее напряжение: DC 5V или 12 вольт постоянного тока (доска Рабочий диапазон DC 4,5-16V) Управление током вентилятора: Подключаемая плата не превышает 3 А (больший ток вентилятора может быть достигнут через внешний шнур питания) Самопотребление цепи: не более 20 мА PWM сигналов режим: 25 кГц Vpp = 3,3 V Модель температурного зонда: 50K B = 3950 Рабочая температура цепи: от-10 ℃ до 60 ℃ Температура зонда: 110 ℃ для кольцевого зонда Размер платы: 29 мм * 13 мм * 9 мм (без интерфейса), интерфейс вентилятора продлевается на 7 мм и может быть с рукавами диаметром 12 термоусадочных труб Заводские настройки по умолчанию: основной выход контроля скорости Po = 20%, ускорение температуры Tu = 30 ℃, интервал контроля температуры Td = 5 ℃ (35 ℃ полной скорости), сигнал вперед. Примечание: 1. Сила тока на плате не должна превышать 3 А 2. Контроллер не принимает участия в измерении скорости 3. Контроллер не контролирует питание вентилятора Инструкции по настройке режима сигнала: Передний режим: используется для обычных вентиляторов, PWM положительных изменений, полное выходное значение 100 Обратный режим: используется для обычного вентилятора обратного синхронизации, PWM обратного изменения, полный выход 0 Режим обратного 80%: для специальных вентиляторов Обратного времени, обратного изменения, полный выход 20
