LINK-MI 8x16 8x8 70 м HDBaseT матрица с 8 hdmi-петли 4K @ 60 Гц YUV4:4:4 18G HDR10 ИК HDMI 2 0 переключатель -

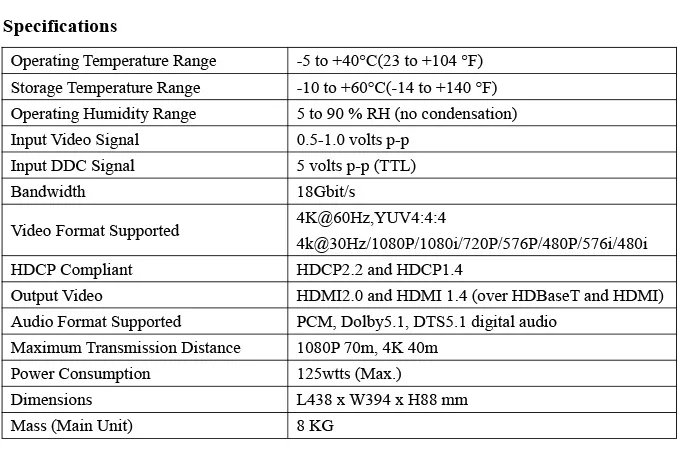

Характеристики

Примечание:
Пожалуйста, оставьте сообщение о источнике питания, который вам нужен на странице заказа.
Есть всего 4 вида источника питания для выбора:Штепсельная Вилка стандарта США/ЕС/Великобритании/Австралии

1. Технология HDBaseT
2. Поддержка версии HDMI 2,0 4K @ 60Hz YUV4:4:4, 18G, HDR10, Dolby Vision ( HDMI LOOP)

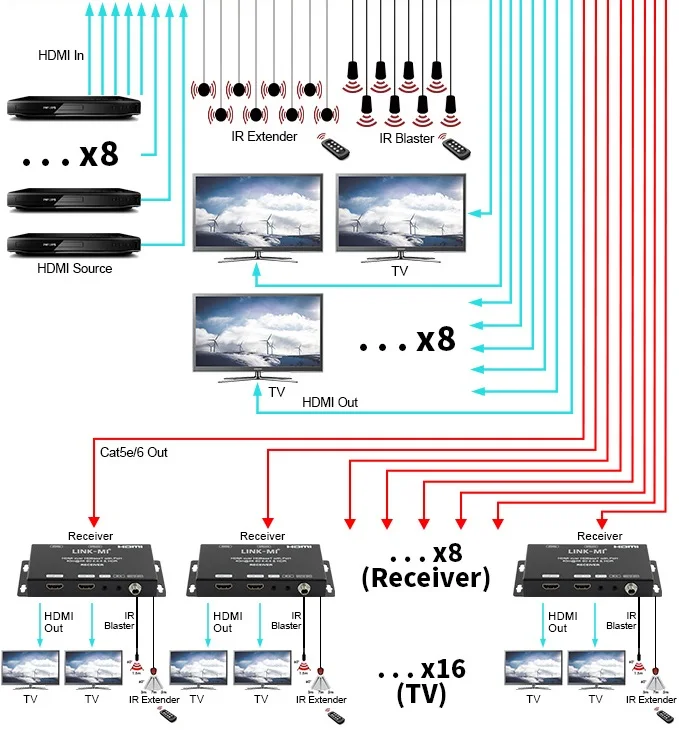

3. Любой из 8 источников HDMI к любому из 8 дисплеев HDMI
4. Каждый из 8 выходов включает один HDBaseT выход и один HDMI выход одновременно
5. Передача до 70 м до 1080p,40 м до 4K @ 60 Гц
6. HDCP 2,2/1,4 совместимый
7. С широкополосным двухнаправленным ИК-управлением (38 ~ 56 кГц)
8. Поддержка 8xanalog аудио входа
9. Поддержка 8xAnalog аудио и 8x SPDIF извлечение аудиосигнала выход
10. Поддержка RS232 прохода через

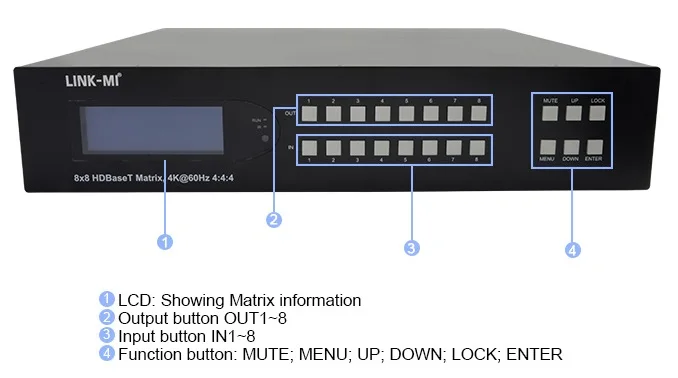

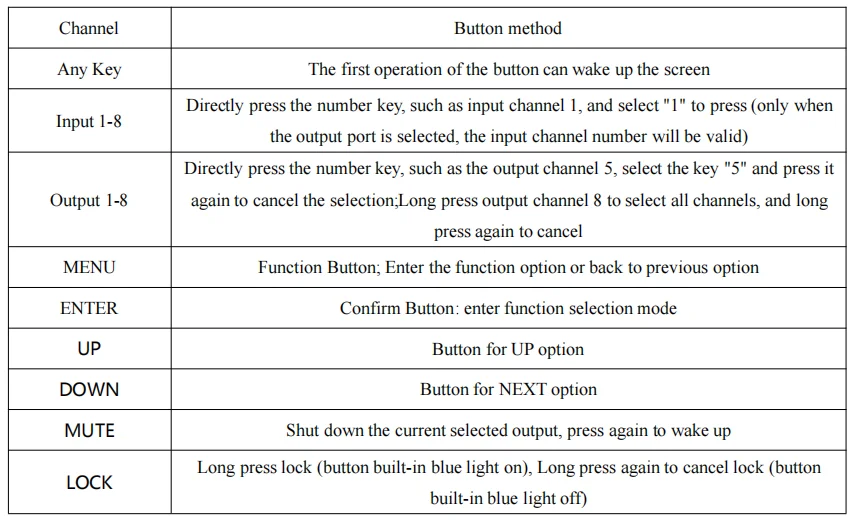

11. Поддержка кнопки панели с ЖК-дисплеем, ИК-маршрутизацией, RS232, TCP/IP, PC инструмент управления
12. Поддержка POC (Приемник питается от матрицы HDBaseT)
13. 2U конструкция стойки с монтажными ушами
14. AC 110V ~ 220V/50HZ/60HZ inp

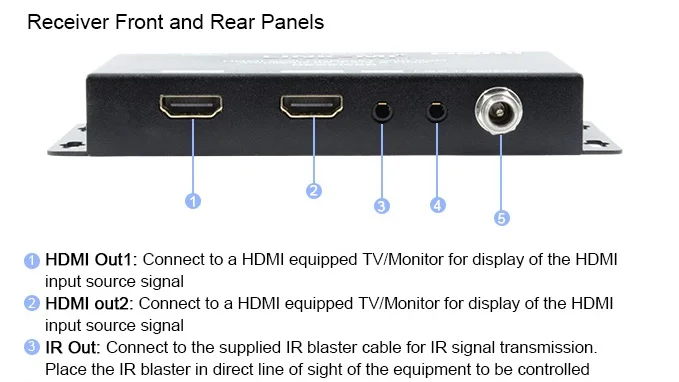

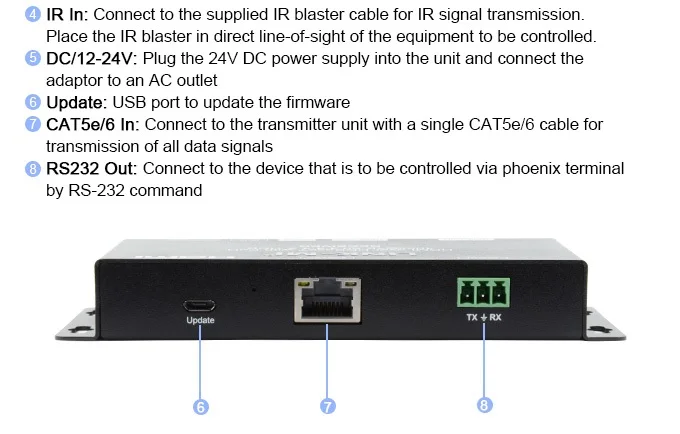

Приемник x8:

1) 1 Главный блок (8x8 HDBaseT HDMI матрица)

2) 8х приемники

3) 1x Кабель питания

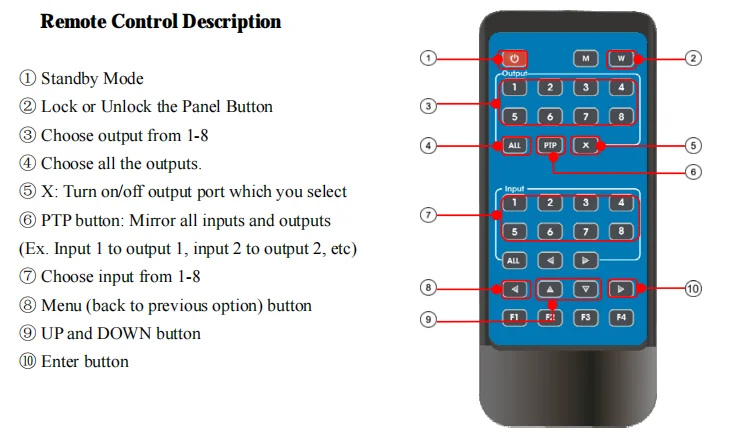

4) 1x пульт дистанционного управления

5) 17x ИК передатчик кабели,

6) 17x широкополосный ИК-приемник кабелей

7) 1x CD для управления программным обеспечением и руководством пользователя

Подробная инструкция по эксплуатации:

Переключатель сигнала включает в себя 8 каналов свободного переключения, которые могут быть настроены как вход/выход
В соответствии с требованиями, формируя матрицу 1x8 ~ 8x1, которая может переключаться на любой вход.

Сигнал на выход 1 канала или на все выходы канала.

Конкретные операции выглядит следующим образом:

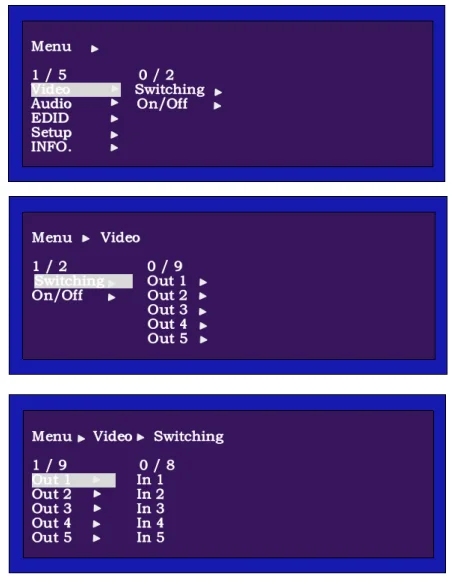

Видеоинтерфейс имеет два меню

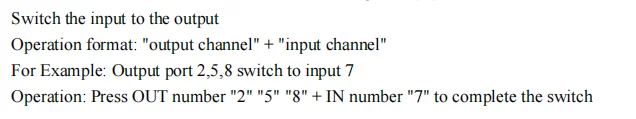

1). Видео переключатель

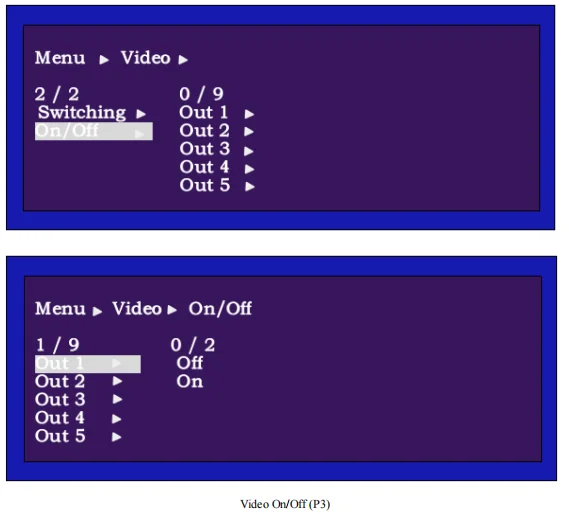

2). Видео вкл/выкл

Включение/выключение любого выходного видео или всех выходов видео

3. Аудио контроль

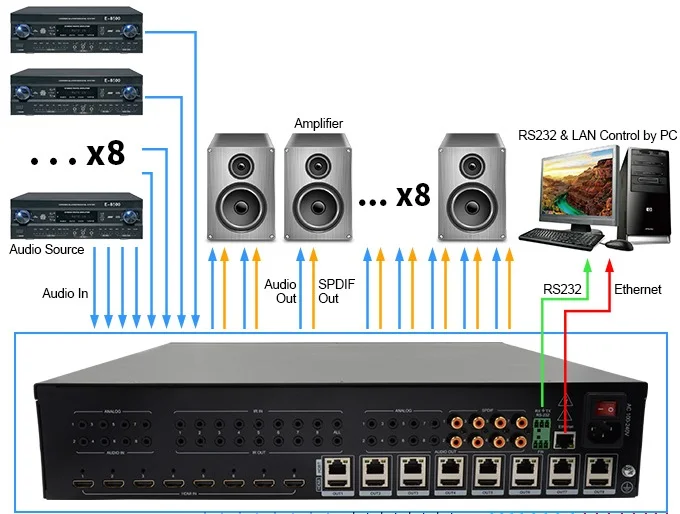

Управление аудио имеет два меню

1). Звуковая вставка

Встроенный аудиоразъем предназначен для настройки входных портов аудио, он имеет: аналоговый; HDMI; Отключение звука.

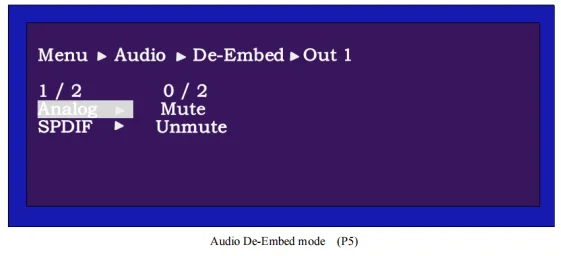

2). Аудио-разъём

В режиме аудио De-Embed имеет Аналоговый и SPDIF в каждом выходном порту и может переключаться
Звук немой и немой

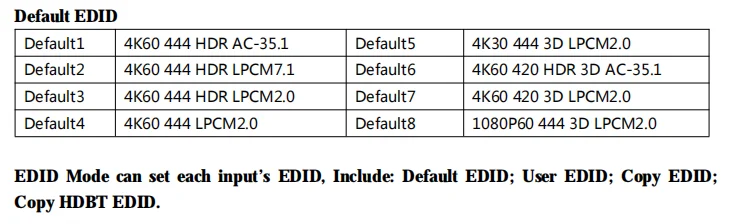

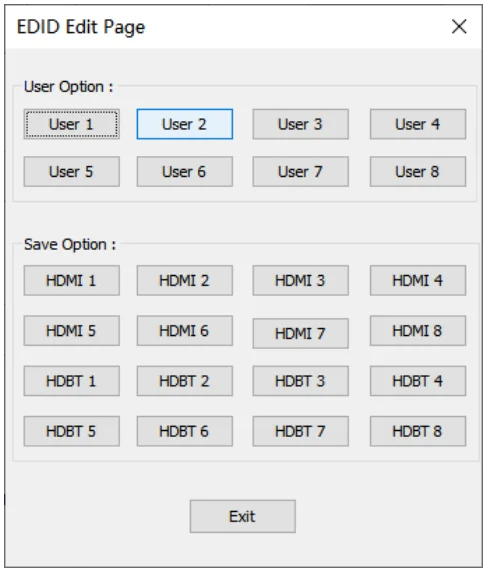

4. Интерфейс EDID Set Mode

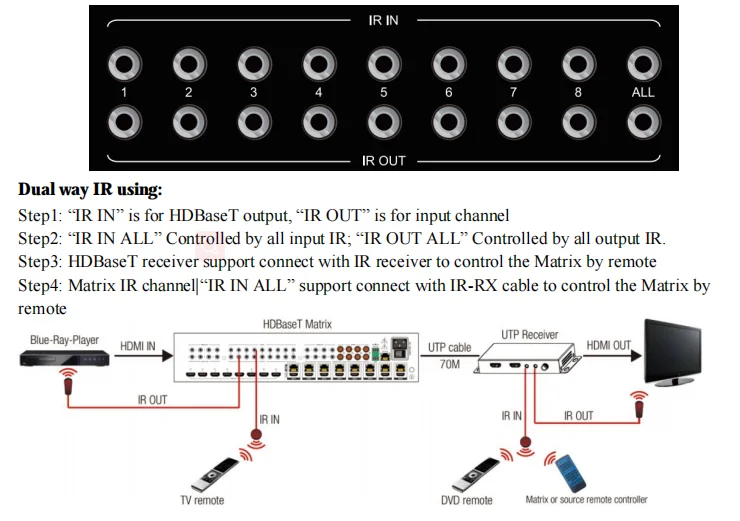

5. ИК-система

Матрица может передавать ик-сигнал через ИК-систему к источнику HDMI или передавать ик-сигнал
От источника HDMI до раковины HDMI

Проверьте более подробную информацию в руководстве:

8. Управление командой

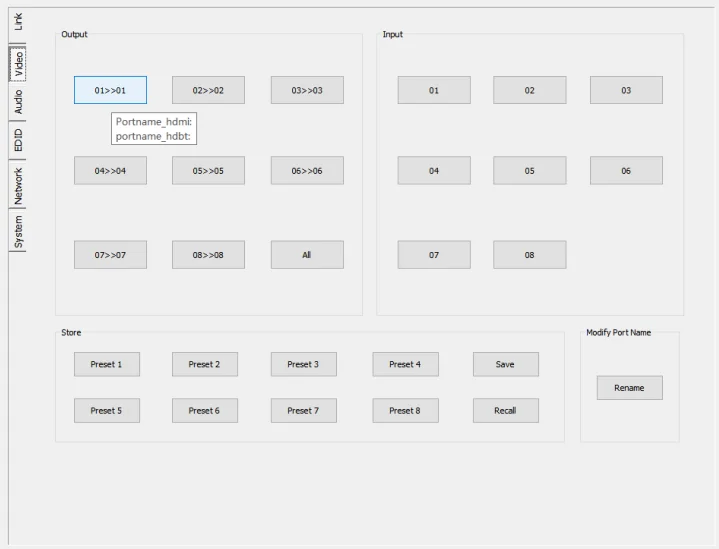

9. Контроль инструмента ПК

10. Веб-контроль

11. RS232 проходят через

...

Описание интерфейса «Видео»:

Описание интерфейса «аудио»:

Описание интерфейса «RS232»:

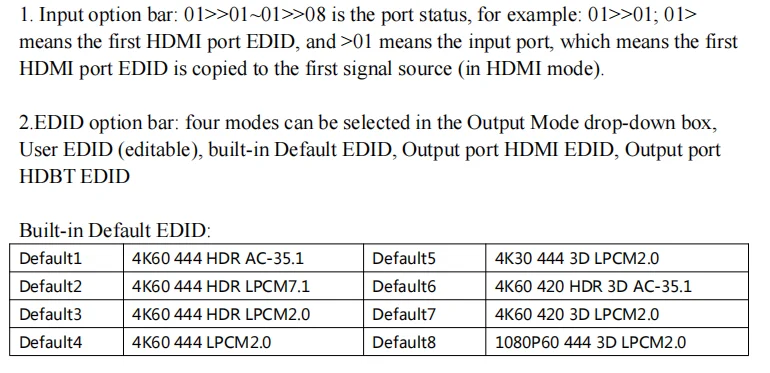

Панель дисплея EDID: отображает информацию о наборе EDID
