2arcmin Электрический полый вращающийся разделитель платформы заменить DD двигатель

Характеристики

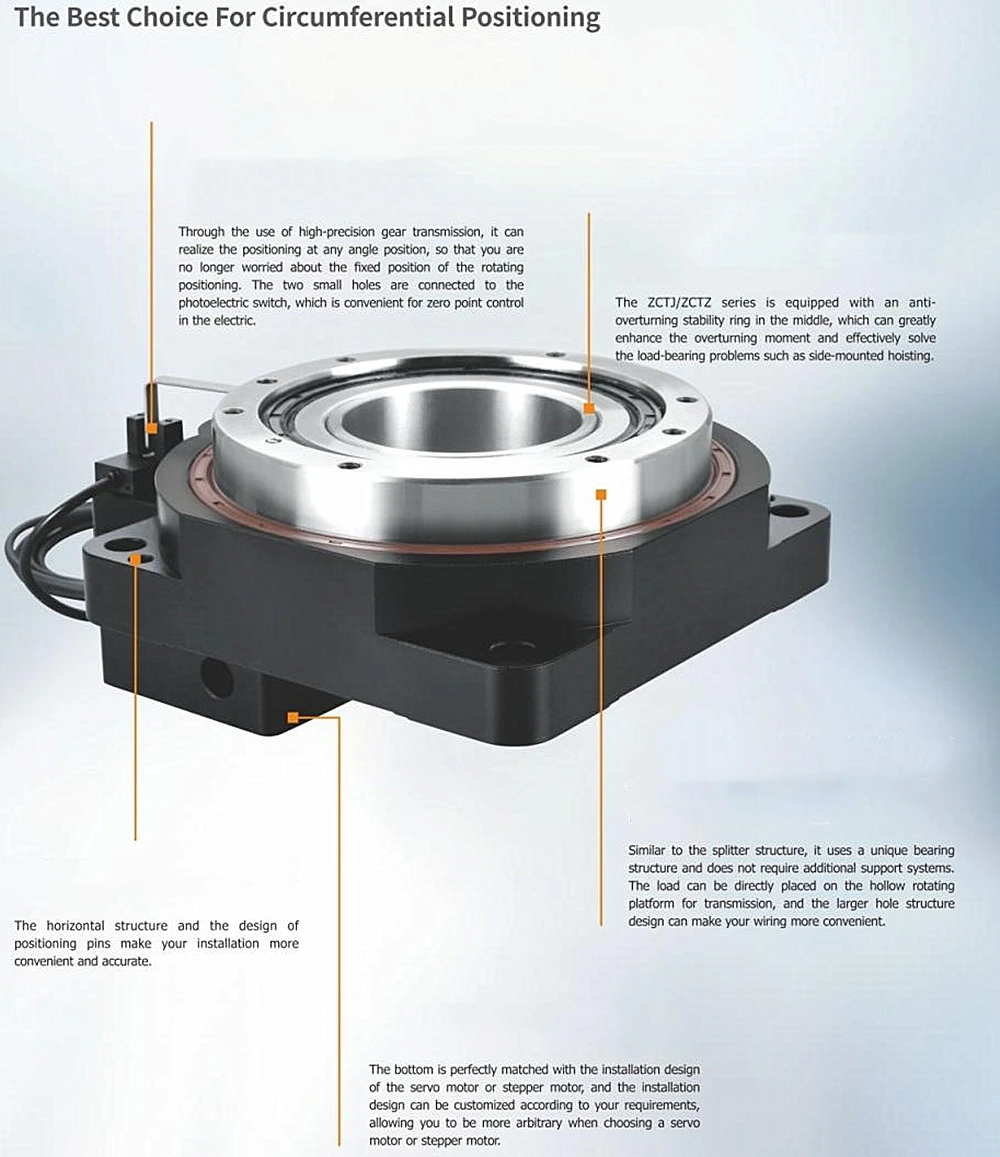

ВПолые вращающаяся платформаЭто революционный продукт. Используется для различных вращающихся спортивных мероприятий.
Может заменить двигатель DD и разделитель кулачка. Он сочетает в себе высокую эффективность работы,
Высокая точность, высокая жесткость и высокая стоимость производительности. Это революционный продукт в Поворотном движении механизма.
Достигается баланс между двумя,
Повторное позиционирование accuracy≦ 15 секунд дуги, мотор легко настраивается, и нагрузка стабильна.
Он может использоваться с серводвигателем переменного тока или шаговым двигателем для любого углового деления,
Которые могут удовлетворить цифровое управление и точность позиционирования, что делитель не может достичь его сравнимо с DD моторов.
Это может значительно снизить затраты и приносить вам непредвиденные результаты.
Характеристики продукта:

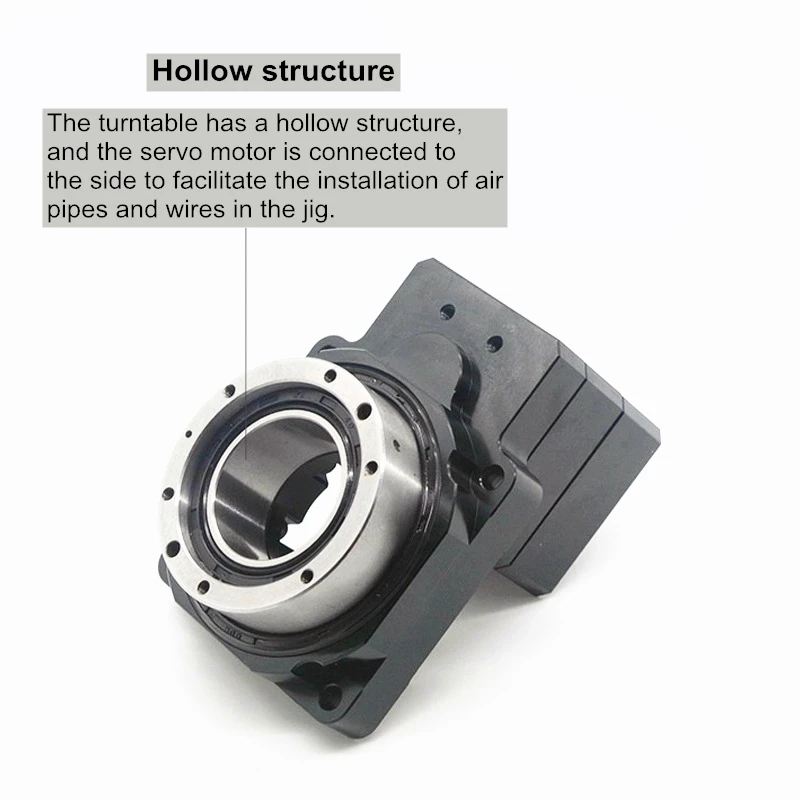

1. Имеет полую структуру
Поворотный стол полой вращающейся платформы является полой структурой, и серводвигатель соединен с стороной,
Что удобно для установки газовой трубы и провода в джиг.

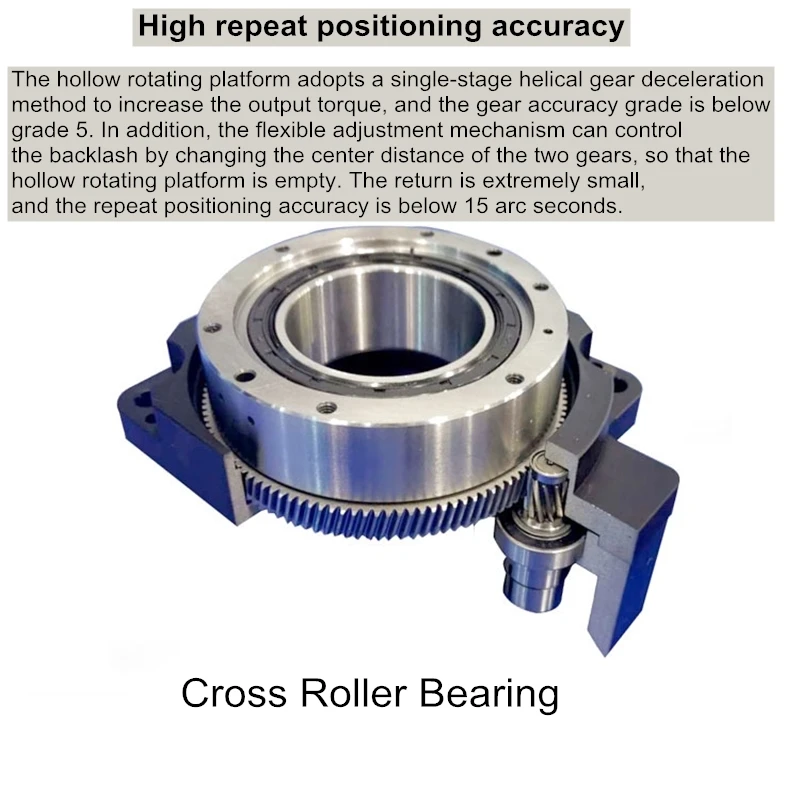

2. Высокая точность повторного позиционирования
Полая вращающаяся платформа принимает одноступенчатый винтовой метод замедления передачи для увеличения выходного крутящего момента.
Уровень точности передачи ниже 5 класса. Кроме того, гибкий механизм регулировки может контролировать люфт
Изменение центрального расстояния двух шестеренок, так что полая вращающаяся платформа пуста.
Возврат очень мал, и точность повторного позиционирования ниже 15 секунд дуги.

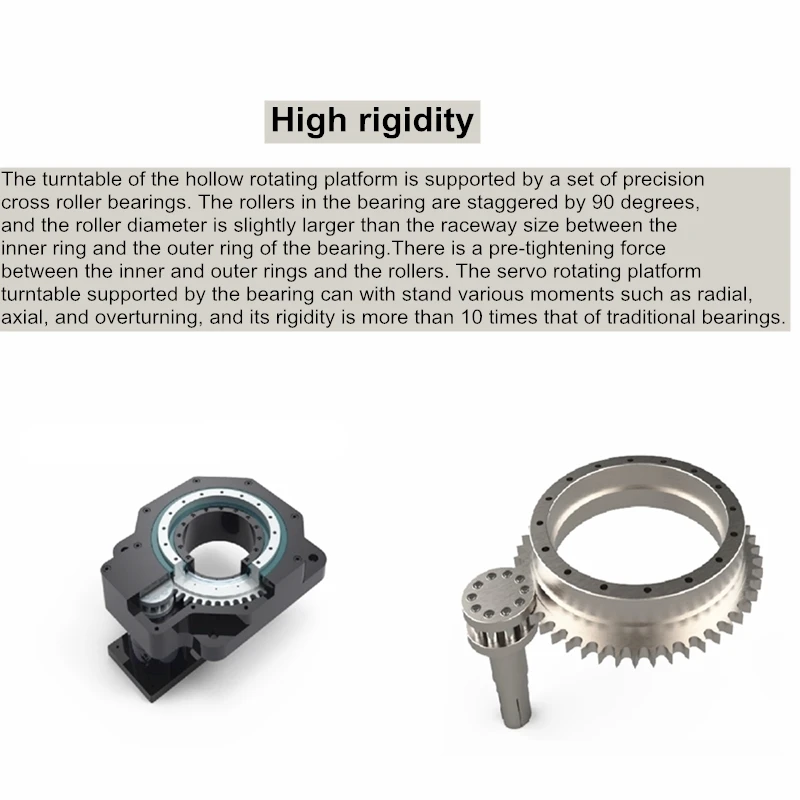

3. Высокая жесткость

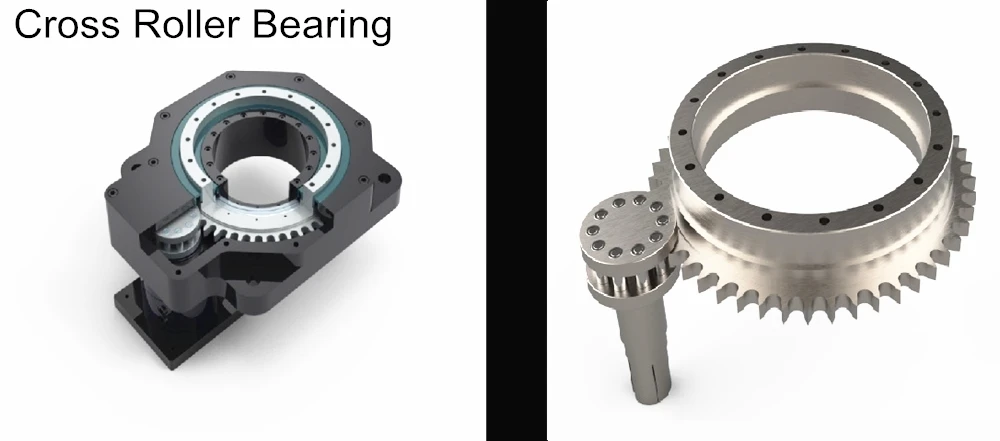

Поворотный стол полой вращающейся платформы поддерживается набором прецизионных поперечных роликовых подшипников.
Ролики в подшипнике находятся в шахматном положении на 90 градусов,
И диаметр ролика немного больше, чем расстояние между внутренним кольцом и внешним кольцом подшипника.
Между внутренним и внешним кольцами и роликами имеется сила предварительного затягивания.
Вращающаяся платформа с сервоприводом, поддерживаемая подшипником, может выдерживать различные моменты, такие как радиальные, осевые,
И опрокидывание, и его жесткость более чем в 10 раз больше, чем у обычных подшипников.
4. Высокая точность вращения
После того, как вращающаяся платформа сервопривода собрана, возьмите поперечный роликовый подшипник платформы в качестве центра вращения,
И снова Измельчить внешний диаметр и торцевая грань поворотного стола (стандартный сорт-это тонкий поворот)
Для обеспечения коаксиальности и параллелизма поворотного стола. Допуск.
5. Произвольная конфигурация двигателя
Полая роторная платформа может гибко изменить размер интерфейса путем настройки фланца и отверстия входного вала,
Который подходит для подключения любого бренда серводвигателя и шагового двигателя.

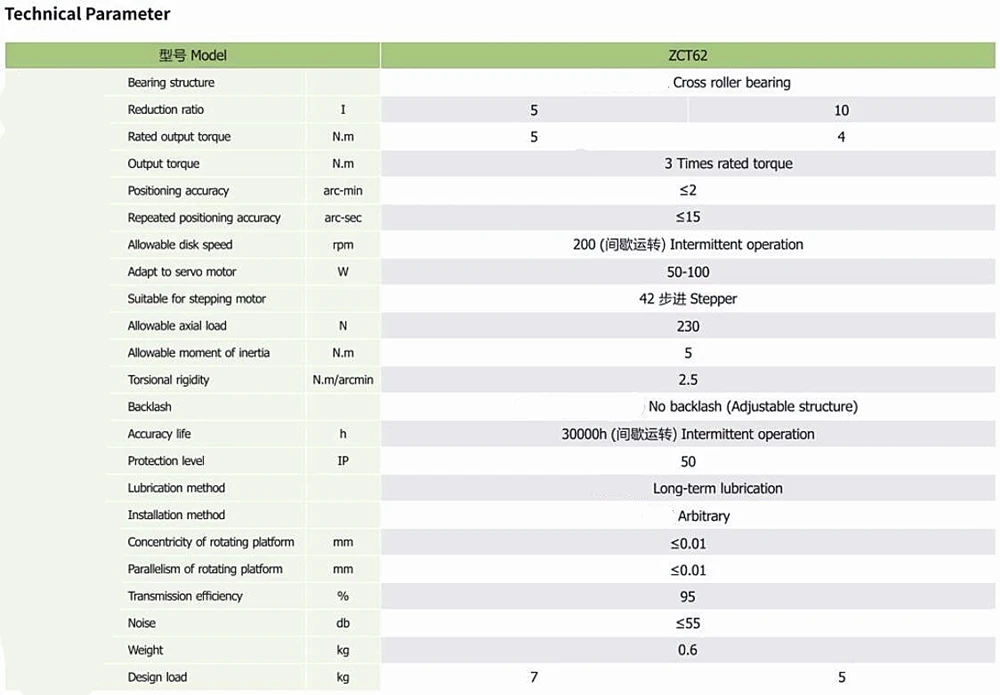

Параметры:

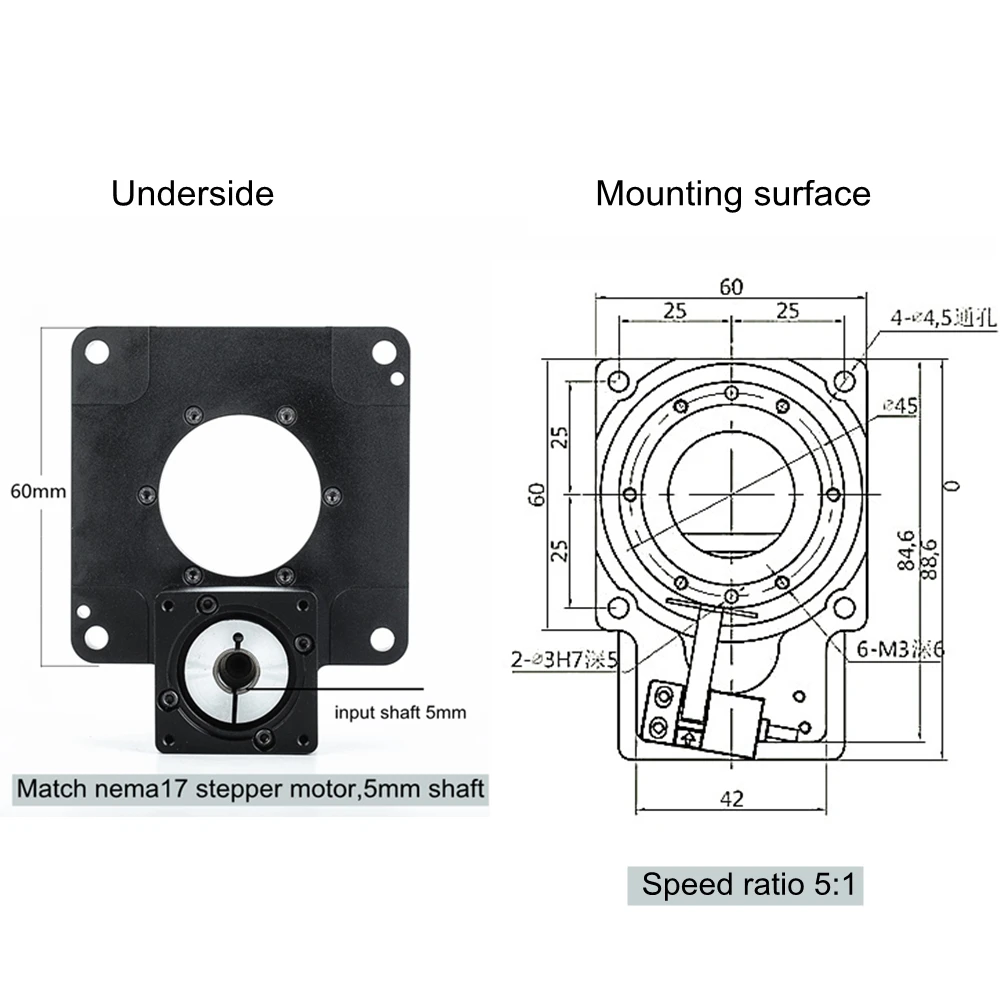

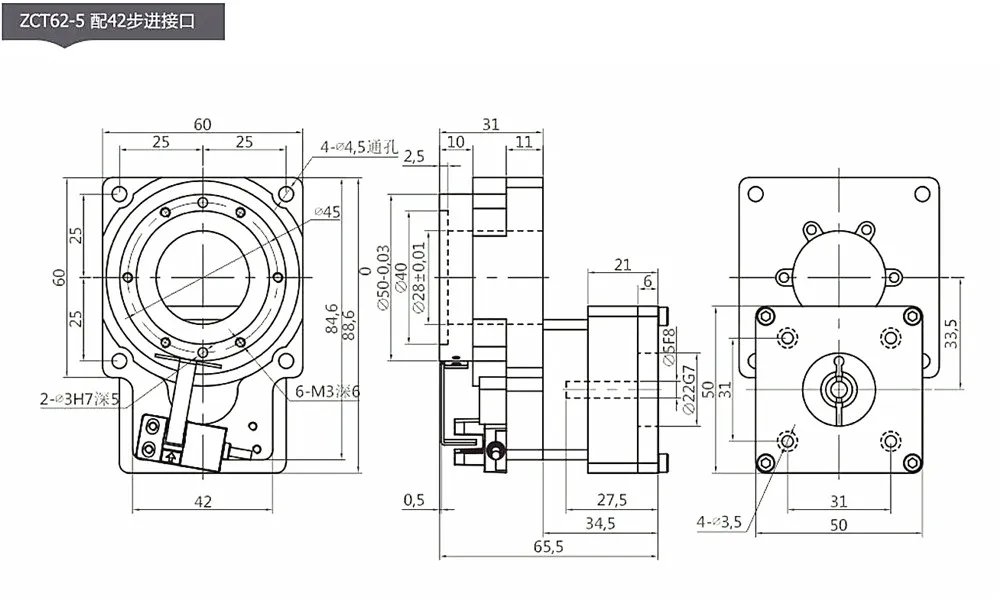

Модель: ZCT060-5-5-30-43.8
Передаточное число: 5:1
Входной вал: 5 мм,
Припуск шва: 30 мм,
Диаметр установочного круга: 43,8 мм. (одностороннее расстояние отверстия)
Матч мотора: Nema17Шаговый двигатель5 мм вала.
Подшипники вращающегося стола: перекрестный роликовый подшипник
Номинальный выходной крутящий момент: 5 нм
Макс. Крутящий момент: 15 Нм
Точность позиционирования: менее 2 аркмин
Повторяемость: менее 15 арксек
Допустимая скорость выходного диска: 200 об/мин
Срок службы: 30000 ч
Уровень защиты: IP50
Упаковочный лист:
1X полые вращающаяся платформа
