Осциллограф DS0138 цифровой осциллограф набор сделай сам щуп неприпаянный флюс

Характеристики

Описание

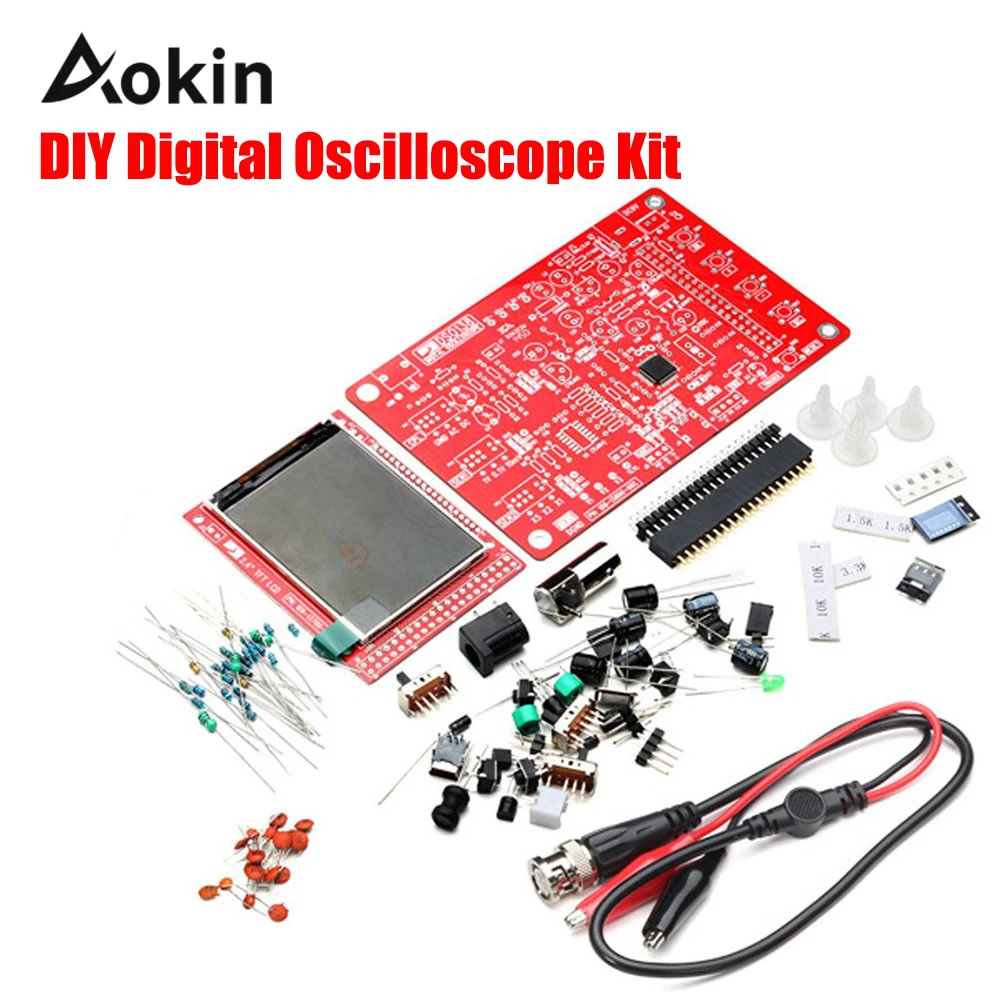

Осциллограф высокого качества DS0138 цифровой осциллограф DIY Kit зонд неприпаянный флюс мастерская STM32 200 кГц без Cace

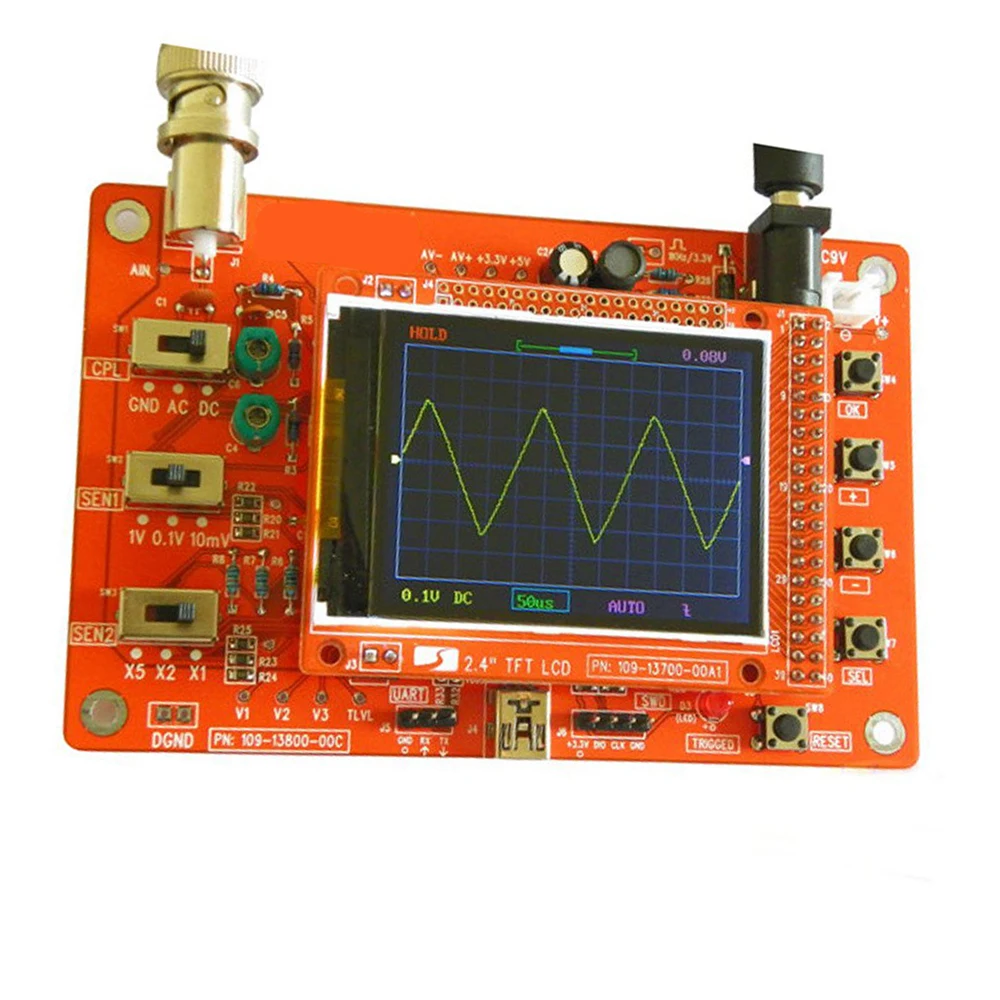

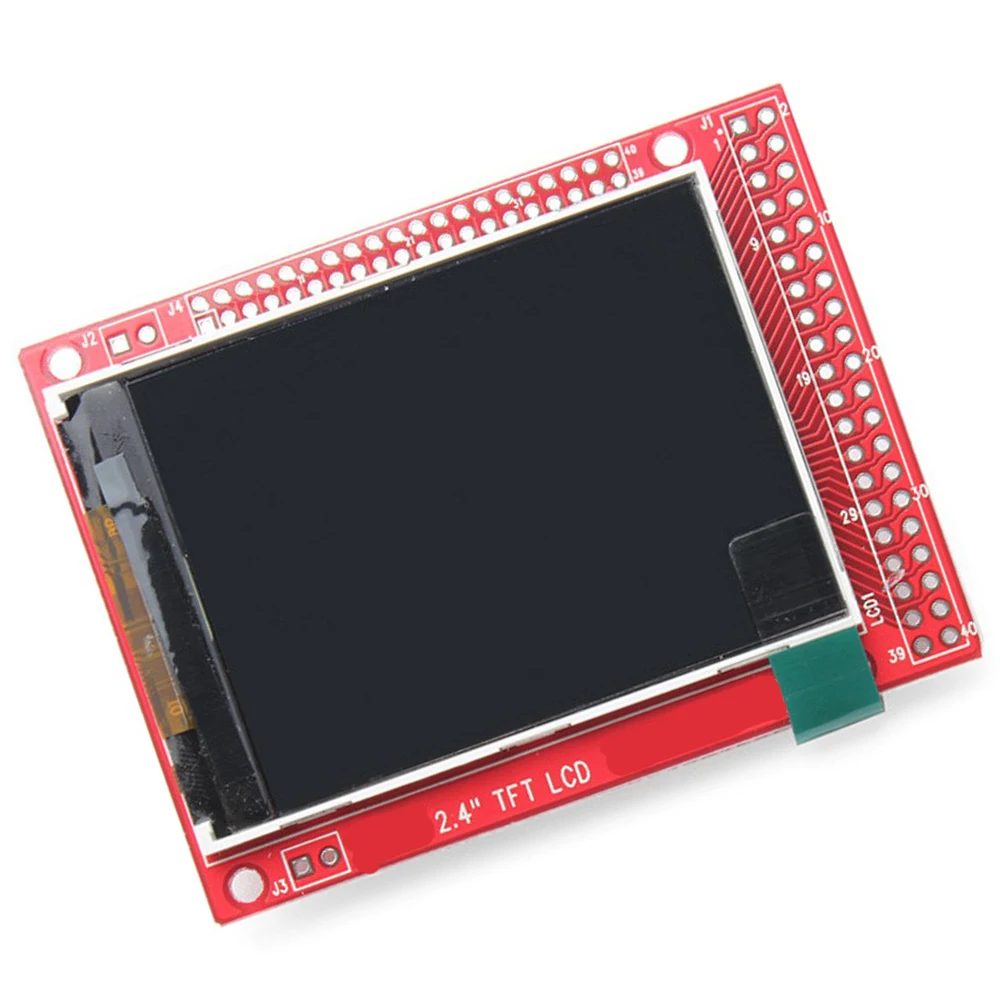

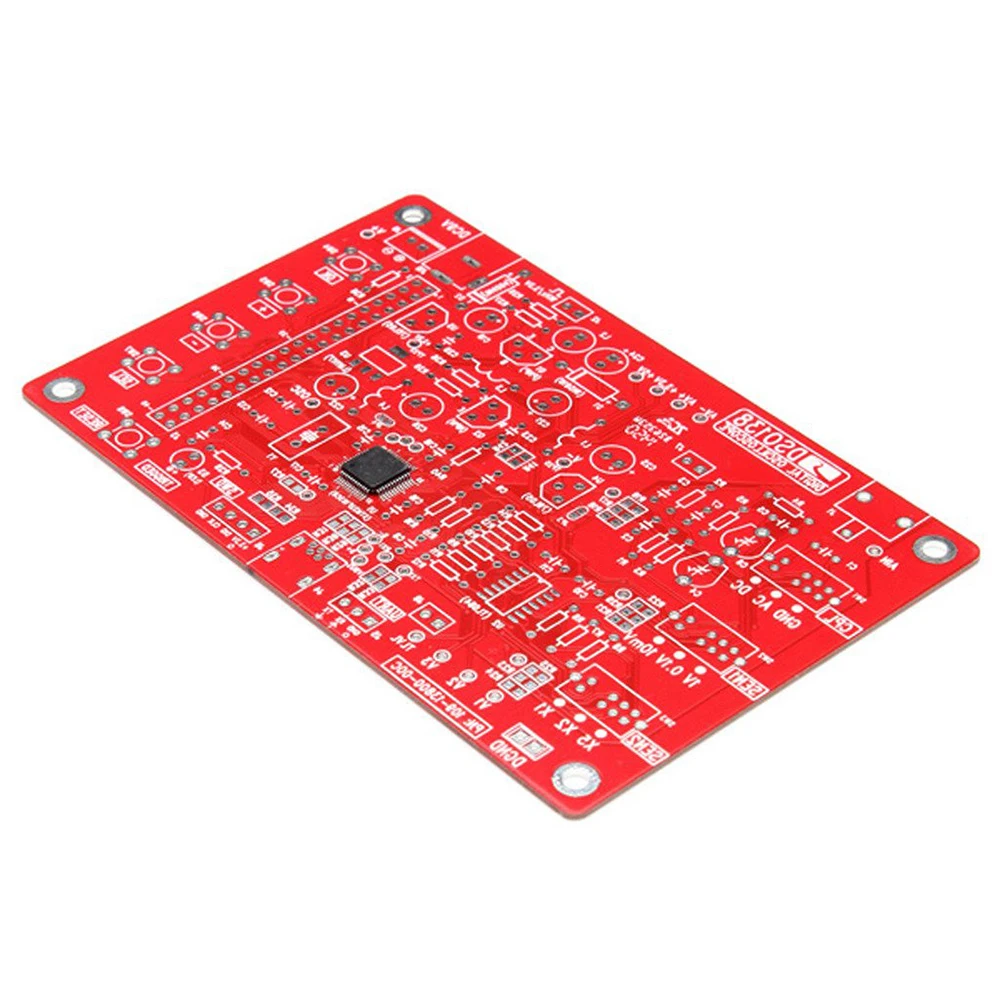

Особенности: комплекты с процессором ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовый цветной TFT-дисплей могут использоваться в качестве тестовой макетной платы ARM. Доступный источник, способные люди могут быть вторичными разработками на основе набора, например, его можно заменить на милливольтметр, регистраторы данных, И так далее (мы не предоставляем Никакой технической поддержки по этому поводу). Схема проста и комплект недорого Описание: Размер печатной платы: 117x76 мм Размер экрана: 52x40 мм Напряжение питания: 9 В постоянного тока характеристики индикаторов: максимальная частота дискретизации в реальном времени: 1Msps точность: 12 бит глубина буфера дискретизации: 1024 байт аналоговая полоса пропускания: 0 - 200 кГц вертикальная чувствительность: 10 мВ/дел-5 В/дел (1-2-5 прогрессивный способ) регулируемое вертикальное смещение, а с инструкцией Входное сопротивление: 1 м? Максимальное входное напряжение: 50Vpp (зонд 1: 1), 400Vpp (зонд 10: 1) режимы связи: DC / AC / GND горизонтальный временной диапазон: 10?s / Div - 50s / Div (1-2-5 прогрессивный способ) с автоматическим, регулярным и однократным режимом, Легко захватывает моментную форму волны, доступную с поднимающимся или падающим краем триггера, регулируемое положение уровня триггера, а с инструкциями наблюдаемая предыдущая Форма волны триггера (отрицательная задержка) может заморозить в любое время отображение формы волны (функция удержания) поставляется на 1 Гц/3,3 В, источник тестового сигнала квадратной волны Примечание: это набор для самостоятельной сборки, Необходима основная электронная активность и способность, из-за разных уровней способности и технических возможностей, мы не можем гарантировать, что каждый сможет успешно сделать своими руками, но мы стремимся сделать все возможное для послепродажного обслуживания. Посылка включено: 1 x набор цифрового осциллографа «сделай сам»
